E11311 kábel 10m s priamym konektorom M12, 8-pin, samica, 8x0,25mm

Podrobný popis

E11311 PUR kábel 10m s priamym konektorom M12, 8-pin, samica, 8×0,25 mm²

Pripájací PUR kábel ifm s priamym konektorom M12, 8-pin, samica, 8×0,25 mm², dĺžka 10 m, pre pripojenie snímačov a zariadení

Všeobecná charakteristika
– Pripojovací kábel s priamym konektorom M12 (A-kódovanie)
– Dĺžka: 10 m, PUR plášť, čierna farba
– Priemer kábla: Ø 6,2 mm

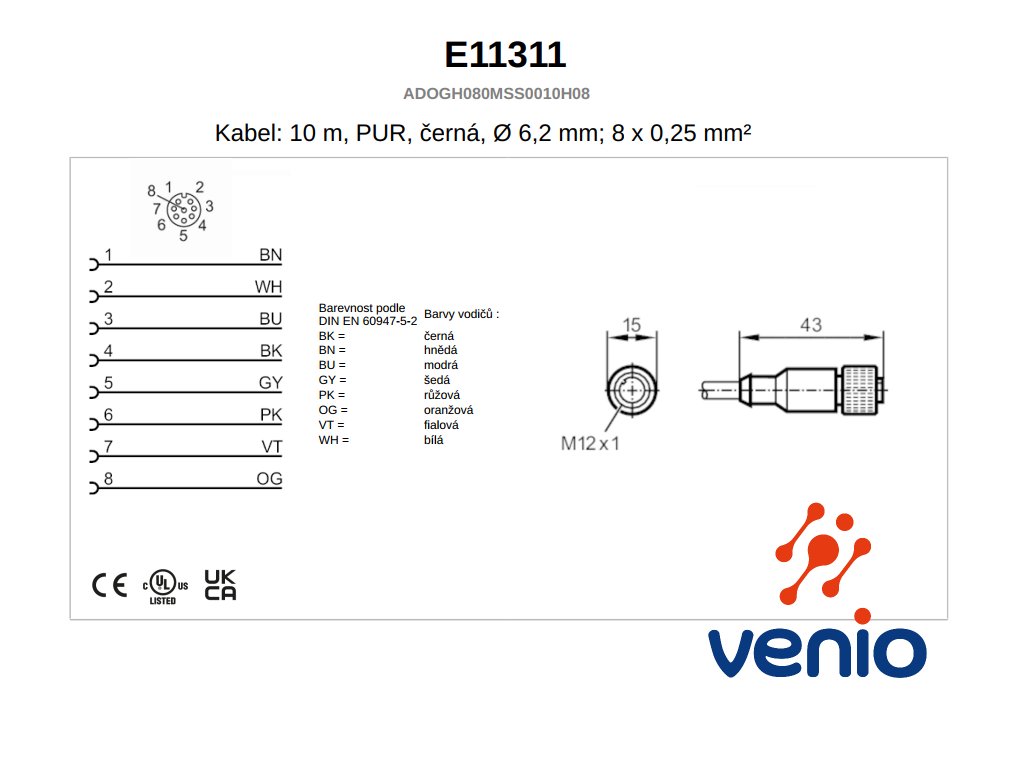

– Vodiče: 8×0,25 mm², farby: čierna, hnedá, modrá, šedá, ružová, oranžová, fialová, biela
– Pre 8-pinové zásuvky nie je farba vodičov štandardizovaná. Pri zapájaní venujte pozornosť zapojeniu snímača a zásuviek (pozri technický list).

Špeciálne vlastnosti
– Bez halogénov
– Pozlátené kontakty konektora
– Odolný voči olejom a chladiacim kvapalinám
– Vhodný pre priemyselné prostredia s vyššími nárokmi na odolnosť
– Spoľahlivé elektrické pripojenie vďaka robustnému vyhotoveniu

Elektrické údaje
– Prevádzkové napätie: < 30 V AC / < 36 V DC
– Trieda krytia: IP68

Prevádzkové podmienky
– Pracovná teplota okolia: –25…+80 °C

Mechanické údaje
– Hmotnosť: 618,1 g
– Materiál tela a plášťa: PUR
– Materiál matice: mosadz, niklovaná
– Uťahovací moment: 0,7–0,9 Nm

Výhody použitia
– Vysoký stupeň krytia pre náročné priemyselné prostredie
– Stabilné a spoľahlivé pripojenie vďaka robustnému vyhotoveniu
– Flexibilný kábel vhodný pre viacpinové aplikácie

Obvyklé použitie káblov s konektorom M12, 8-pin (A-kódovanie):

Všeobecná charakteristika
– Konektor M12 s 8 pinmi sa používa v prípadoch, keď je potrebné preniesť viac signálov alebo kombinovať signály a napájanie v jednom kábli.
– Štandardné A-kódovanie zabezpečuje kompatibilitu s väčšinou priemyselných zariadení.

Typické aplikácie
– Priemyselné snímače s viacerými výstupmi (kombinácia digitálnych a analógových signálov)
– IO-Link zariadenia, master moduly a rozbočovače
– Modulárne I/O jednotky pre Profibus, Profinet, EtherCAT alebo iné fieldbus siete
– Priemyselné kamery s kombináciou napájania a riadiacich signálov
– Pohonové jednotky a meniče, ktoré vyžadujú viac riadiacich vstupov/výstupov na jednom konektore

Výhody použitia
– Jeden konektor pre viac funkcií = jednoduchšia kabeláž
– Spoľahlivé pripojenie s vysokým stupňom krytia (IP67/IP68)
– Kompaktné riešenie vhodné do priestorovo obmedzených aplikácií
