Meracie transformátory
Meracie transformátory striedavého prúdu

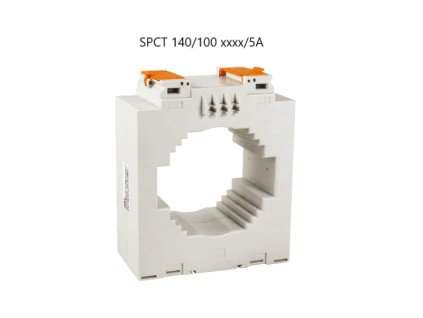

Merací transformátor prúdu s prevodom 600/5A, SPCT-100/60 - trieda presnosti Class 1- prevodový pomer 600/5A- výstupný výkon 7,5 VA- otvor pre zbernicu 60x12mm / 31x50mm /...
Merací transformátor prúdu s prevodom 800/5A, SPCT-100/60 - trieda presnosti Class 0,5- prevodový pomer 800/5A- výstupný výkon 10 VA- otvor pre zbernicu 60x12mm / 31x50mm /...
Meracie transformátory striedavého prúdu
sú zariadenia, ktoré sa používajú na meranie striedavého prúdu. Fungujú tak, že menia vysoký prúd, ktorý sa má merať, na nižší prúd, ktorý je možné vyhodnotiť bezpečnejšie a presnejšie. Hodnote vyššieho meraného a nižšieho výstupného prúdu sa hovorí pomer. Obvykle sa uvádza v ampéroch. Napríklad označenie 50/5A znamená, že vyšší meraný prúd v tomto transformátore môže mať hodnotu maximálne 50A a výstupný nižší prúd určený napríklad pre zobrazovací displej, prevodník pre PLC alebo iné inteligentné zariadenia, dosiahne maximálnu hodnotu 5A.
Meracie transformátory prúdu sa používajú v rôznych aplikáciách, pričom obvyklé najmä nasledovné použitie:
- na meranie spotreby energie v domácnostiach a priemyselnej výrobe
- na meranie spotreby prúdu v motoroch, výrobných linkách, a iných strojoch v priemysle
- na meranie prúdu v elektrických podlahových a iných vykurovacích systémoch
- na meranie prúdu v odporových peciach pre priemyselnú výrobu
- v ochranných relé na detekciu nadprúdových a podprúdových porúch v elektrických systémoch

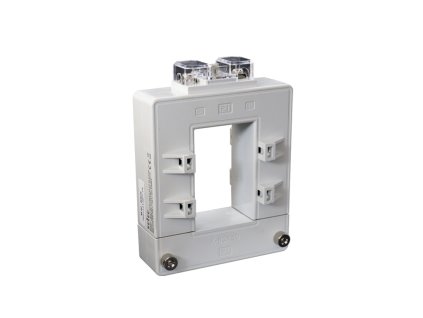

Obvyklá konštrukcia transformátora prúdu umožňuje prevlečenie výkonového vodiča cez otvor uceleného transformátora. V prípade meracích tranformátorov prúdu s deleným jadrom, umožňuje dodatočnú inštaláciu transformátora okolo už zapojeného výkonového vodiča alebo tyčovej prípojnice. Výstup je obvykle na dvoch menších svorkách ľahko dostupných pre pripojenie menších meracích vodičov.
Pri výbere meracieho transformátora prúdu je dôležité zvážiť nasledujúce faktory:
Menovitý prúd: Menovitý prúd transformátora prúdu je maximálny prúd, ktorý môže merať.
Trieda presnosti: Trieda presnosti transformátora prúdu je mierou jeho presnosti.
Frekvenčný rozsah: Frekvenčný rozsah transformátora prúdu je rozsah frekvencií, ktoré môže merať.
Typ montáže: Typ montáže transformátora prúdu je spôsob, akým je namontovaný do rozvádzača, obvyklá je montáž na DIN lištu, alebo skrutkami na montážnu dosku rozvádzača.
Trieda presnosti meracích transformátorov prúdu je dôležitým faktorom, ktorý je potrebné zvážiť pri ich výbere. Trieda presnosti transformátora prúdu je mierou jeho presnosti a je vyjadrená ako percento z menovitého prúdu. Existuje niekoľko rôznych tried presnosti meracích transformátorov prúdu, najčastejšie:
0,1: Transformátory prúdu vysokej triedy presnosti 0,1 sú najpresnejšie a používajú sa v aplikáciách, kde je potrebná veľmi vysoká presnosť, ako napríklad pri fakturačnom meraní energie.
0,2: Transformátory prúdu triedy presnosti 0,2 sa používajú v aplikáciách, kde je potrebná vysoké presnosť, ako napríklad v priemyselných riadiacich systémoch.
0,5: Transformátory prúdu triedy presnosti 0,5 sa používajú v aplikáciách, kde je potrebná dobrá presnosť, ktorá je postačujúca na vyhodnotenie daného stavu spotreby a výkonu, ako napríklad v ochranných relé, pri zobrazovaní informačnej hodnoty na displejoch pre obsluhu zariadení a podobne. Táto trieda je zároveň najčastejšie používanou triedou presnosti.
Okrem triedy presnosti je dôležité zvážiť aj nasledujúce faktory, ktoré ovplyvňujú presnosť meracích transformátorov prúdu:
Teplota: Presnosť meracích transformátorov prúdu sa môže meniť s teplotou.
Záťaž: Presnosť meracích transformátorov prúdu sa môže meniť v závislosti od záťaže, ktorá je na ne pripojená.
Harmonické: Harmonické v prúde, ktorý sa má merať, môžu ovplyvniť presnosť meracieho transformátora prúdu.
Pri výbere meracieho transformátora prúdu je dôležité zvážiť všetky tieto faktory, aby ste sa uistili, že vyberiete transformátor v požadovanej kvalite.
Ak si nie ste istí ako vybrať, požiadajte o ponuku na našich stránkach v záložke kontakty.
Meracie transformátory prúdu sú dôležitou súčasťou mnohých elektrických systémov. Poskytujú bezpečný a presný spôsob merania striedavého prúdu.
