Časové relé s oneskoreným zapnutím ERV-60D (do 60 min.)

Kód: ERV60D
17,50 € / ks 21 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
17.12.2024

Časové relé s oneskoreným zapnutím ERV-60D
s rozsahom do 60 minút

- oneskorené zapnutie (príťah) NO kontaktu o nastavený čas po zapnutí napájania (bez riadiaceho signálu)
- funkcia ON delay, svorky 2-3, (viď detailný popis a fotogalériu)
- časový rozsah od cca 30 sekúnd až do 60 minút
- 1x prepínací kontakt 5A/250VAC
- 2x LED indikátor (napájanie, cievka relé)
- napájanie 230V AC/DC / 4VA svorky A1-A2
- alebo napájanie 24VAC/VDC / svorky A2-A3
- montáž na DIN lištu
- krytie IP20
- rozmery 95 x 23 x 65 mm

Relé je možné použiť aj ako relé OFF delay - relé s oneskoreným vypnutím (oneskoreným odpadom), ale je potrebné brať do úvahy, že výstupné relé je prepínacie a svorky  2 – 1 sú zopnuté aj bez prítomnosti napájania. Pri využití ako OFF delay, po pripojení napájania sa začne počítať nastavený čas, po jeho uplynutí sa zopne výstupné relé  a rozpojí svorky 1-2

Detailné informácie

Podrobný popis

Časové relé s oneskoreným zapnutím ERV-60D
s rozsahom do 60 minút

- oneskorené zapnutie (príťah) NO kontaktu o nastavený čas po zapnutí napájania (bez riadiaceho signálu)
- funkcia ON delay, svorky 2-3, (viď detailný popis a fotogalériu)
- časový rozsah od cca 30 sekúnd až do 60 minút
- 1x prepínací kontakt 5A/250VAC
- 2x LED indikátor (napájanie, cievka relé)
- napájanie 230V AC/DC / 4VA svorky A1-A2
- alebo napájanie 24VAC/VDC / svorky A2-A3
- montáž na DIN lištu
- krytie IP20
- rozmery 95 x 23 x 65 mm

Relé je možné použiť aj ako relé OFF delay - relé s oneskoreným vypnutím (oneskoreným odpadom), ale je potrebné brať do úvahy, že výstupné relé je prepínacie a svorky  2 – 1 sú zopnuté aj bez prítomnosti napájania. Pri využití ako OFF delay, po pripojení napájania sa začne počítať nastavený čas, po jeho uplynutí sa zopne výstupné relé  a rozpojí svorky 1-2

Napájanie indikuje červená LED ON
Zopnuté relé (svorky 2-3) indikuje zelená LED OUT

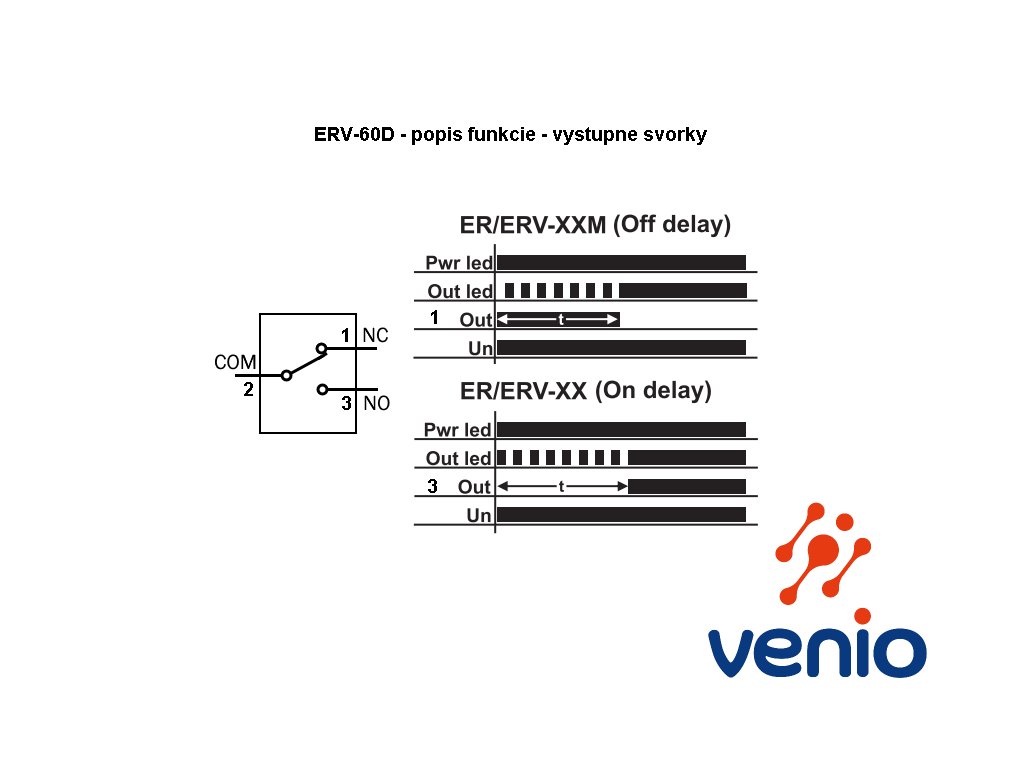

Časové relé s oneskorením zapnutia
- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu) (ON Delay)

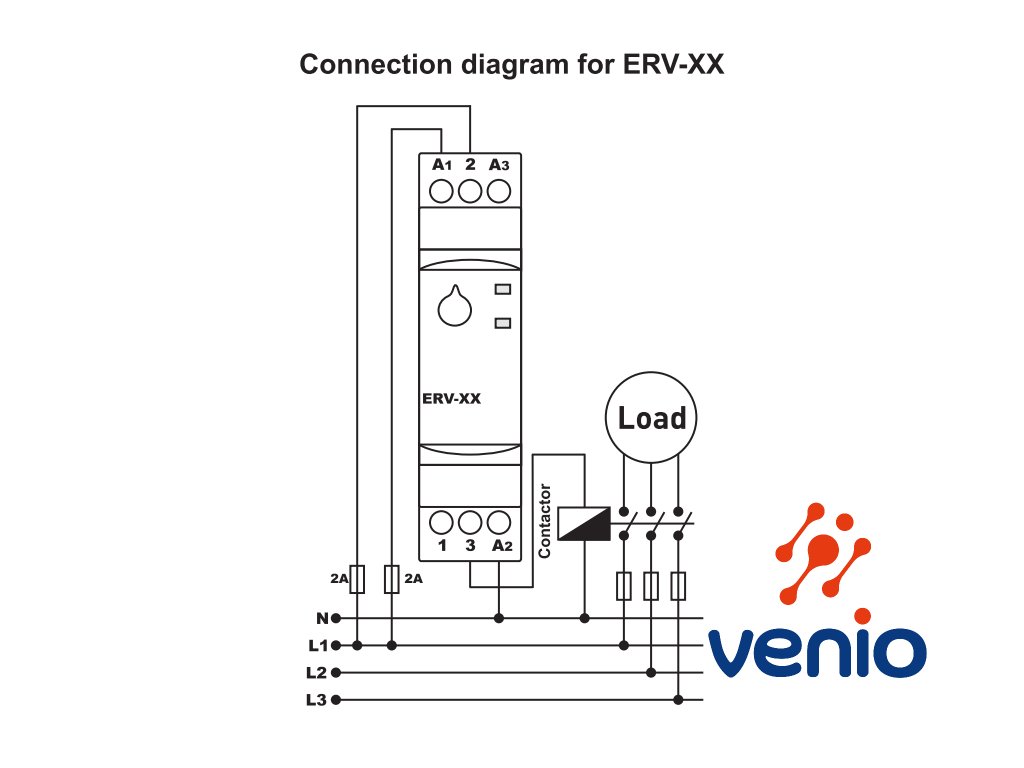

- po pripojení napájania sa začne počítať nastavený čas a po jeho uplynutí zopne výstupné relé, svorky 2-3, (schéma viď fotogalériu)
- výstupné relé je prepínacie,
- NC kontakt (svorka 1) sa správa ako OFF Delay, t.j. je zapnutý okamžite (aj bez napájania) a rozopne po uplynutí nastaveného času

Použitie:
Oneskoruje zapnutie záťaže (osvetlenie, rozbehy motorov, stýkače a pod.). Počítanie času sa spustí po zapnutí relé, viď fotogaléria.

Dodatočné parametre

Kategória: Časové relé
Záruka: 2 roky
Hmotnosť: 0.1 kg
Napájanie: 24 VDC, 230 VAC, 24 VAC
Indikačná LED: 2x (1x napájanie, 1x výstup)
Montáž / rozmer: na DIN lištu, 95x23x65 mm
Nastaviteľný čas: 30 sekúnd až 60 minút
Výstupné relé: 1x relé 5A 250 VAC, SPDT
