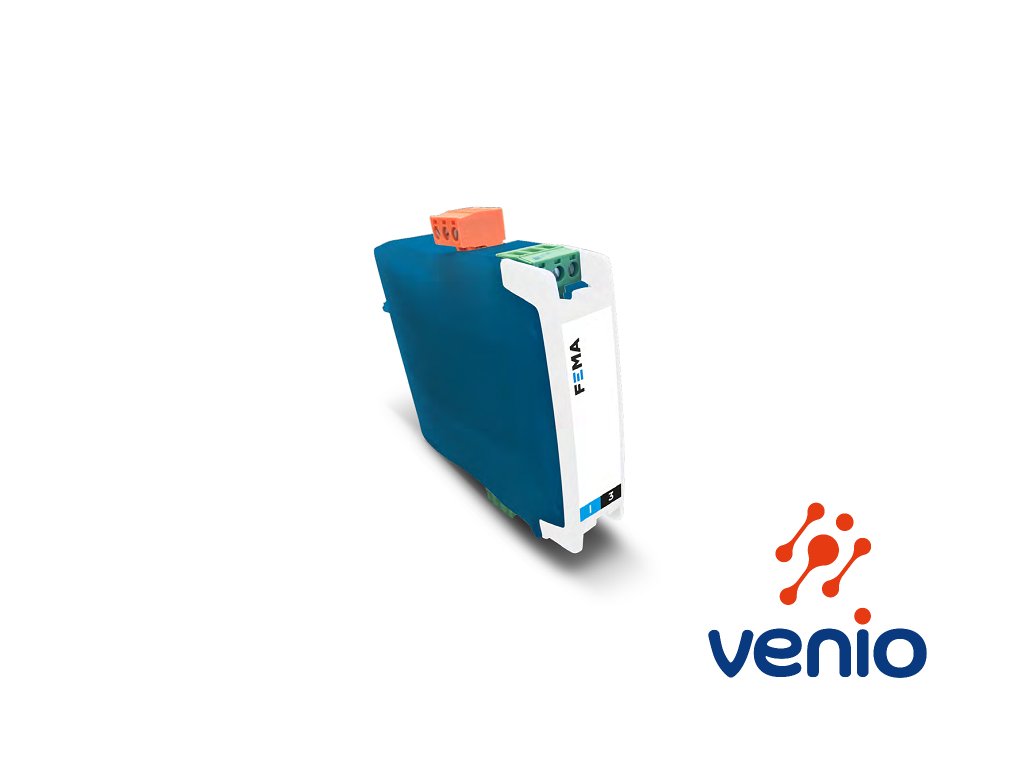

I3P univerzálny prevodník signálov

Kód: 2.31320
Novinka
Neohodnotené
€114 €136,80 vrátane DPH
Skladom (1 ks)
Môžeme doručiť do:
4.10.2022

I3P univerzálny prevodník signálov

  • je vybavený skrytým displejom pre nastavenie
  • univerzálny vstup napájania 18 až 265 VAC/VDC // <1,5 W
  • 3-cestná galvanická izolácia 2,3kVeff: vstup//výstup//napájanie
  • 2-miestny LED displej a tlačidlá pod krytom pre nastavenie
  • rozmer v x š x h / 108 x 22,5 x 106 mm
  • montáž na DIN lištu, krytie IP30
  • konfigurovateľný jednoducho pomocou voľby z menu

Detailné informácie

Podrobný popis

I3P univerzálny prevodník signálov - základné parametre, funkcie a výhody:

  • je vybavený skrytým displejom pre nastavenie
  • univerzálny vstup napájania  18 až 265 VAC/VDC // <1,5 W
  • 3-cestná galvanická izolácia 2,3kVeff: vstup/výstup/napájanie
  • 2-miestny LED displej pod krytom pre nastavenie
  • rozmer v x š x h / 108 x 22,5 x 106 mm
  • montáž na DIN lištu
  • konfigurovateľný jednoducho pomocou voľby z menu cez skrytý displej a tlačidlá
Konfigurovateľný vstup prevodníka na meranie umožňuje nasledovné:
  • vstup sa konfiguruje pomocou menu ktoré obsahuje 2x75 prednastavených konfigurácií
  • individuálne škálovanie prednastavenej konfigurácie nie je možné (to umožňuje I4P)
  • procesný signál: prúdová slučka 4-20 mA alebo 0-10 Vdc (aktívny alebo pasívny)
  • budiace napätie +15 Vdc @25 mA pre napájanie snímača (ak je potrebné)
  • termočlánky: J, K, N, E, T, R, S,
  • odporové snímače RTD:  Pt100 (2-vodič a 3-vodič), Pt500, Pt1000 (2-vodič)
  • Ni100, Ni1000
  • NTC (44006)
  • odporové snímače v rozsahu 0-2,5 kOhm do 0-100  kOhm
  • potenciometre v rozsahu od 0-500 Ohm to 0-20 KOhm
Konfigurovateľný výstup 4-20mA / 0-10 VDC je vhodný:
  • pre automatické zrkadlenie vstupu 4-20mA alebo 0-10V = výstup pracuje ako izolovaný prevodník
  • pre prevod vstupu podľa zvoleného rozsahu z nastavení

Užívateľská konfigurácia:

K dispozícii sú preddefinované konfiguračné kódy pre rýchle a jednoduché nastavenie. Jednoducho vyberiete z pamäte predefinovaný kód pre vašu aplikáciu,
pripojíte podľa schémy a zariadenie je pripravené na prevádzku. Konfiguráciu vykoná obsluha pri prvom nastavení cez tlačidlá a displej pod krytom bez potreby iných nástrojov či PC.

Dodatočné parametre

Kategória: Prevodníky U/I signálov
Záruka: 2 roky
Hmotnosť: 0.15 kg
Napájanie: univerzálne 18 ... 265 VAC/VDC
Vstupy/Výstupy: 1AI / 1AO (4-20mA,0-10V)
Displej: skrytý
Počet číslic: 2
Farba číslic (LED): červená
Vstupný signál: 4-20 mA, 0-10V, TC: J, K, N, E, T, R, S, RTD: Pt100, Pt500, Pt1000, NTC, Ni100, Ni1000, odporový snímač od 0-2,5 kOhm do 0-100 kOhm, potenciometer 500 Ohm do 20 kOhm
Výstupný signál: 4-20mA, 0-10V
Sériová zbernica: NIE
Montáž / rozmer: na DIN lištu, 108x22,5x108mm
