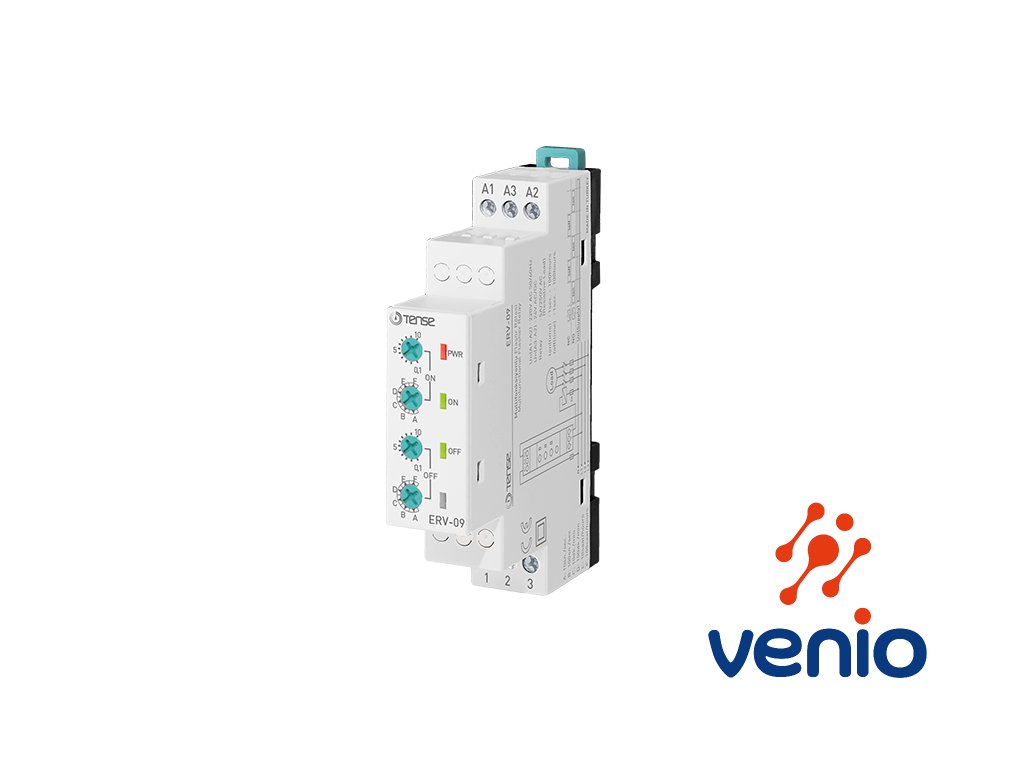

Časové relé blikač / cyklovač ERV-09 na DIN lištu, do 100 hod.
druh činnosti: „flasher“ asymetrický blikač / cyklovač = striedanie individuálnych časov ON a OFF

Relé je určené pre prepínanie dvoch nezávisle nastavených časov ON a OFF  v rozsahu 0,1 sekunda až 100 hodín pre každý čas (ON Time) a (OFF Time). Pri prvom zapnutí začne relé počítať nastavený pracovný čas "ON". Po skončení času ON sa výstupné relé vypne a začne počítať nastavený čas "OFF". Relé má 6 časových rozsahov: A=10s, B= 100s, C=10min., D=100min., E=10hod., F=100hod, ktoré je možné jemne doladiť pre čas ON aj čas OFF.

Časové relé ERV-09 je vhodné napr. pre automatizované časovanie mazacieho systému, ktorý potrebuje striedať dva rozdielne časy počas chodu stroja.
Počítanie času sa spustí po pripojení napájanie relé, pričom začne počítať prvý kratší čas ON, (kedy sa mazanie vykonáva, beží podávač maziva, resp. čerpadlo mazania a pod.) a následne dlhší čas OFF, (kedy sa mazanie nevykonáva, čaká). Môže sa tak dookola striedať napr. 10 sekúnd mazania a 1 minúta čakania.

Technická špecifikácia:
Druh činnosti:            „flasher“ asymetrický blikač / cyklovač = prepínanie individuálnych časov ON a OFF
Napájacie napätie:     230V AC 50/60Hz (svorky A1-A2) / alebo 24V AC/DC (svorky A3-A2)
Prevádzkový výkon:   <4VA
Pracovný (ON) čas:    0,1 sek. - 100 hod.
Čas čakania (OFF):   0,1 sek. - 100 hod
Výstupné relé:            1x SPDT prepínacie, 5A/250VAC (odporové zaťaženie)
LED indikácia 3x:        PWR, ON, OFF

Popis nastavenia a činnosti:

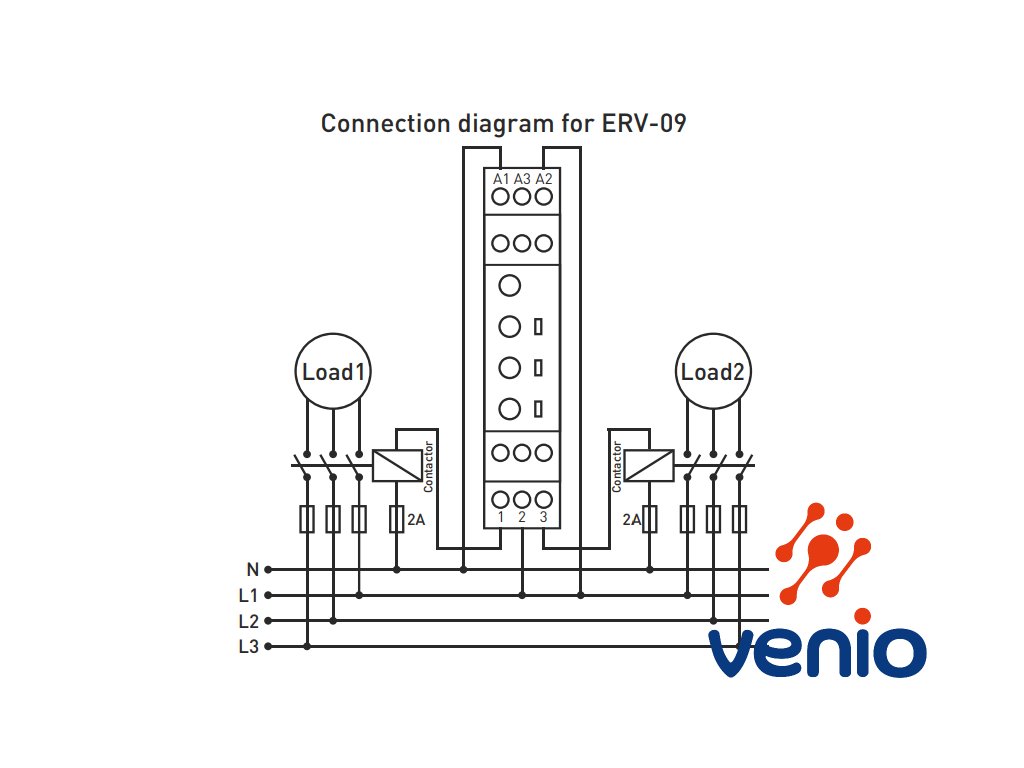

Pripojte zariadenie podľa schémy zapojenia.

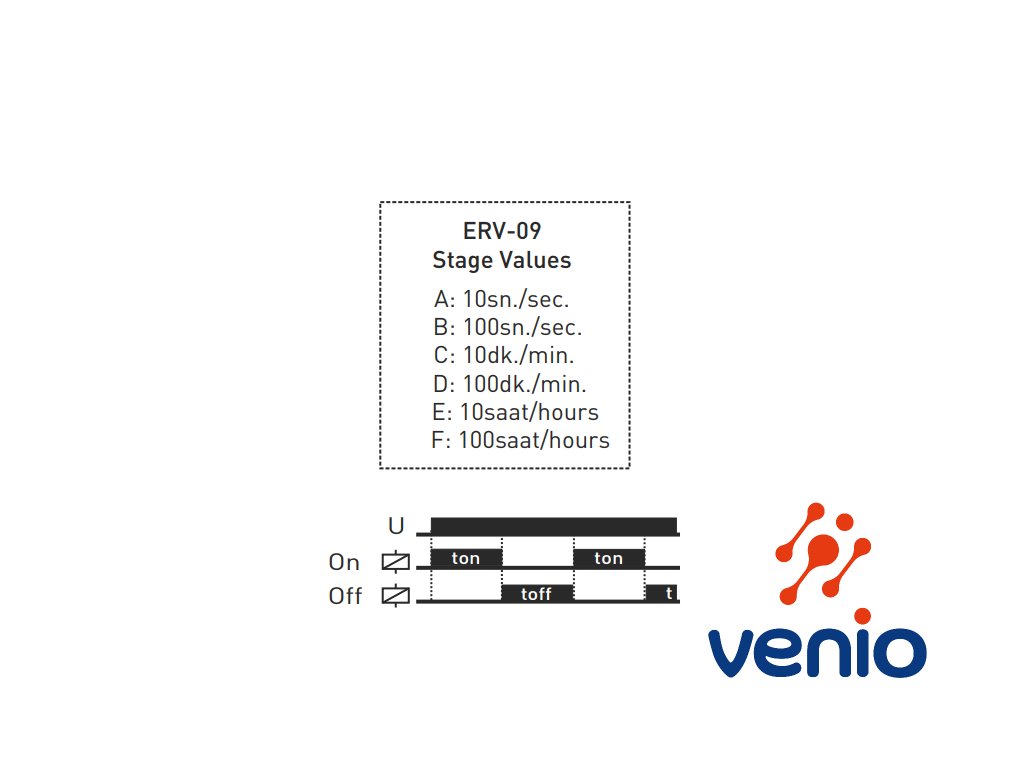

- Nastavte otočný potenciometer pre rozsah hodnoty „ON“ od 0,1 (1%) do 10 (10=100%) a potenciometer pre maximálnu hodnotu času „ON“: A=10s, B= 100s, C=10min., D=100min., E=10hod., F=100hod.
- Nastavte otočný potenciometer pre rozsah hodnoty „OFF“ od 0,1 (1%) do 10 (10=100%) a potenciometer pre maximálnu hodnotu času „OFF“: A=10s, B= 100s, C=10min., D=100min., E=10hod., F=100hod.

Keď je zariadenie pod napätím, začne odpočítavať pracovný čas (ON) a výstupné relé sa zopne na čas "ON" (NO svorky 2 a 3 sú zapnuté, NC svorky 1 a 2 sú vypnuté). Po uplynutí času „ON“ začne odpočítavať čas vypnutia (čakania) „OFF“ a výstupné relé sa vypne. (NO svorky 2 a 3 sú rozopnuté a NC svorky 1 a 2 sú zapnuté). Po uplynutí času „OFF“ zariadenie začne znova počítať pracovný čas „ON“. počas prítomnosti napájania relé pokračuje v striedaní časov ON-OFF.
