Snímače teploty
PVT10 – kombinovaný snímač vlhkosti a teploty s internou sondou rozsah merania vlhkosti: 0… 95% RH rozsah merania teploty: -20…+70 °C napájacie napätie 24 VDC / príkon 1,5...
PVT100-RP-T2 – kombinovaný snímač vlhkosti a teploty s externou sondou s káblom nastaviteľný výstup pre každú veličinu: (1x teplota, 1x vlhkosť) 4-20 mA alebo 0-10V RS485 s...
Snímač teploty Pt100 pre montáž na stenu AUTFext/Pt100/3L na meranie teploty pre vonkajšie alebo vnútorné priestory. Základné parametre: Typ senzora...
Snímač teploty Pt1000 pre montáž na stenu AUTFext/Pt1000 na meranie teploty pre vonkajšie alebo vnútorné priestory. Základné parametre: Typ senzora Pt1000...
Snímač teploty Pt100A, Ø6x100mm, s konektorom M12, 4pin Priemer / dĺžka ochranného puzdra: Ø6mm / 100 mm - materiál nerezPripojovací závit púzdra G1/2"Konektor pre rýchle...
Snímač teploty Pt1000 B Ø6x30mm do 105°C s PVC káblom 2m Priemer / dĺžka ochranného puzdra: Ø6mm / 30 mm - materiál nerezKábel sivý, PVC dĺžky 1,2 mTyp pripojenia 2-vodič,...
Snímač teploty Pt100A Ø6x60mm do 180°C silikónový kábel 5m Priemer / dĺžka ochranného puzdra: Ø6mm / 60 mm - materiál nerezSilikónový kábel dĺžky 5 m, vodotesný IP68Typ...
Snímače teploty
Snímače teploty sú zariadenia, ktoré prevádzajú teplotu na premenlivý odpor alebo elektrický signál. Tento signál sa potom môže použiť na meranie, zobrazenie alebo riadenie teploty. Existuje mnoho rôznych typov snímačov teploty, z ktorých každý má svoje vlastné jedinečné vlastnosti a použitie. Medzi najbežnejšie typy snímačov teploty patria:

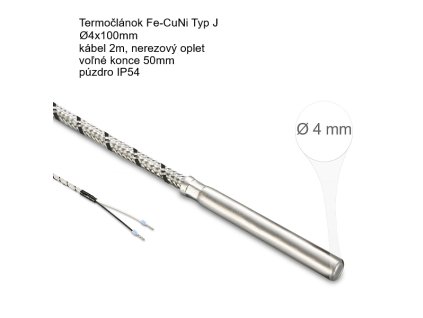

Termočlánky (TC): Termočlánky sú najbežnejším typom snímača teploty. Skladajú sa z dvoch rôznych kovových drôtov/plôšok, ktoré sú zvarené dohromady. Keď sa teplota takéhoto spoja zmení, generuje medzi dvomi vodičmi napätie nízkej úrovne obvykle v miliVoltoch. Toto napätie sa potom používa na prepočet nameranej teploty podľa príslušného grafu teplotnej závislosti teplota/napätie. Obvyklé označenie termočlánkových snímačov je podľa typu/použitých materiálov a teploty, napr.: Termočlánok Fe-CuNi Typ "J".
Odporové teplotné snímače (RTD): RTD sú často používané typy snímača teploty, ktorý pracuje na princípe zmeny odporu špecifického materiálu snímača pri zmene teploty. Najbežnejším typom RTD je snímač platinového odporu (Pt100). Výhodou odporových teplotných snímačov je takmer lineárna závislosť medzi zmenou teploty a nameraným odporom, čo umožňuje veľmi presné meranie teploty. Obvyklé označenie týchto snímačov je podľa hodnoty odporu snímača pri teplote 0°C. Napr.: platinový snímač Pt100 má pri 0°C odpor 100 Ohm.
Termistory: Termistory sú typ snímača teploty, ktorý pracuje na princípe zmeny odporu polovodičového materiálu s teplotou (stúpanie odporu s rastúcou teplotou = PTC alebo klesanie odporu s rastúcou teplotou = NTC). Termistory sú citlivejšie ako RTD, ale nie sú tak stabilné a ich krivka závislosti je mierne prehnutá. Preto je pre výpočet teploty nutné poznať aj hodnotu Beta. Obvykle sa snímače typu NTC označujú hodnotou odporu pri 25°C a Beta hodnotou pri teplotách 25 a 80°C. Príklad: NTC 10kOhm, Beta 25/80°C = 3965±1%
Infračervené snímače teploty: Infračervené snímače teploty merajú teplotu objektu meraním infračerveného žiarenia, ktoré objekt vyžaruje. Infračervené snímače teploty merajú bezkontaktne a preto sa dajú použiť aj na meranie teploty objektov, ktoré sú v pohybe, sú na ťažko dostupných miestach alebo je ich teplota príliš vysoká na meranie kontaktným spôsobom.
Pri výbere snímača teploty je dôležité zvážiť nasledovné faktory:
Rozsah merania: Merací rozsah snímača teploty by mal pokrývať rozsah teplôt, ktoré sa majú merať.
Presnosť: Presnosť snímača teploty by mala byť dostatočná pre danú aplikáciu.
Doba odozvy: Doba odozvy snímača teploty by mala byť dostatočne rýchla pre danú aplikáciu.
Požadovaný výstup: Niektorá snímače sú priamo osadené v prevodníku a umožňujú tak okamžitý výstup v obvyklom priemyselnom signále napr. 0/4-20mA, alebo 0-10V.
Pre poradenstvo pri výbere správneho snímače nás kontaktujte tu.
