Bočníky (shunt rezistory)
Bočník 30A 60mV, shunt rezistor SNT60-030 - bočník pre meranie jednosmerného prúdu do 30A / 60mV- na izolačnej podložke- vhodné pre ampérmetre na jednosmerný prúd...
Bočník 40A 60mV, shunt rezistor SNT60-040 - bočník pre meranie jednosmerného prúdu do 40A / 60mV- na izolačnej podložke- vhodné pre ampérmetre na jednosmerný prúd...
Bočník 50A 60mV, shunt rezistor SNT60-050 - bočník pre meranie jednosmerného prúdu do 50A / 60mV- na izolačnej podložke- vhodné pre ampérmetre na jednosmerný prúd typu:...
Bočník 60A 60mV, shunt rezistor SNT60-060 - bočník pre meranie jednosmerného prúdu do 60A / 60mV- na izolačnej podložke- vhodné pre ampérmetre na jednosmerný prúd typu:...
Bočník 100A 60mV, shunt rezistor SNT60-100 - bočník pre meranie jednosmerného prúdu do 100A / 60mV- vhodné pre ampérmetre na jednosmerný prúd typu: DJ-A36DC, DJ-A48DC,...
Bočník 150A 60mV, shunt rezistor SNT60-150 - bočník pre meranie jednosmerného prúdu do 150A / 60mV- vhodné pre ampérmetre na jednosmerný prúd typu: DJ-A36DC, DJ-A48DC,...

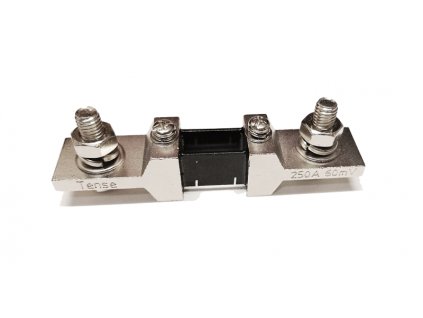

Bočník 250A 60mV, shunt rezistor SNT60-250 - bočník pre meranie jednosmerného prúdu do 250A / 60mV- vhodné pre ampérmetre na jednosmerný prúd typu: DJ-A36DC, DJ-A48DC,...

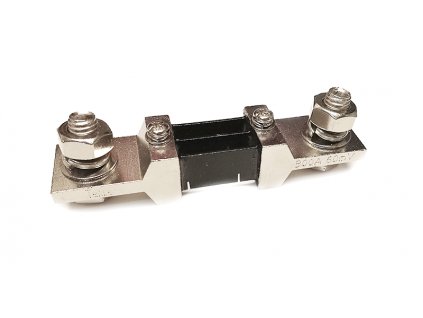

Bočník 300A 60mV, shunt rezistor SNT60-300 - bočník pre meranie jednosmerného prúdu do 300A / 60mV- vhodné pre ampérmetre na jednosmerný prúd typu: DJ-A36DC, DJ-A48DC,...
Čo je bočník?
Bočník je presný rezistor (shunt) obvykle nízkej hodnoty, určený pre nepriame meranie jednosmerného prúdu pre ampérmetre pre jednosmerný prúd
Pretože ampérmetre jednosmerného prúdu obvykle neumožňujú meranie veľkých prúdov priamym zaradením sériového merania do obvodu prúdu,
využíva sa nepriame meranie jednosmerného prúdu pomocou merania zmeny napätia na odpore nazývanom bočník (shunt) s nízkou a presnou hodnotou.
Na takomto meracom odpore v dôsledku veľkého prechádzajúceho prúdu vzniká úbytok napätia "U" v mV (miliVolt), úmerný veľkosti prechádzajúceho prúdu.
Úbytok napätia "U" na bočníku sa následne meria základným meracím prístrojom - milivoltmetrom mV, a zmeraná hodnota sa digitálne prepočítava na jednotky prúdu = Ampére, podľa nastaveného rozsahu.
Takto sa meranie veľkého prúdu vykonáva pomocou merania napätia na bočníku. Medzi svorkami bočníka sa meria napätie v mV, preto meracie prístroje TENSE DJ-AxxDC majú základný merací rozsah 60mV, s možným prekročením do max. 70 mV. Bočník sa umiestňuje podľa schémy zapojenia ampérmetra (v návode).
