MBR bargraf zobrazovač signálov 4-20mA, 0-10V, červený, 30 LED

Kód: MBR-U-0-0 MBR-U-A1-0 MBR-U-A1-A2 MBR-U-M1-0 MBR-U-M1-A2 Zvoľte variant
Novinka
Neohodnotené
€138 €158 €178 €184 €198 od €138 €165,60 vrátane DPH €189,60 vrátane DPH €213,60 vrátane DPH €220,80 vrátane DPH €237,60 vrátane DPH od €165,60 vrátane DPH
Skladom (1 ks) Skladom (1 ks) Do 5 dní Skladom (1 ks) Skladom (1 ks) Zvoľte variant
Variant
Môžeme doručiť do:
29.6.2022 29.6.2022 - 29.6.2022 29.6.2022 Zvoľte variant

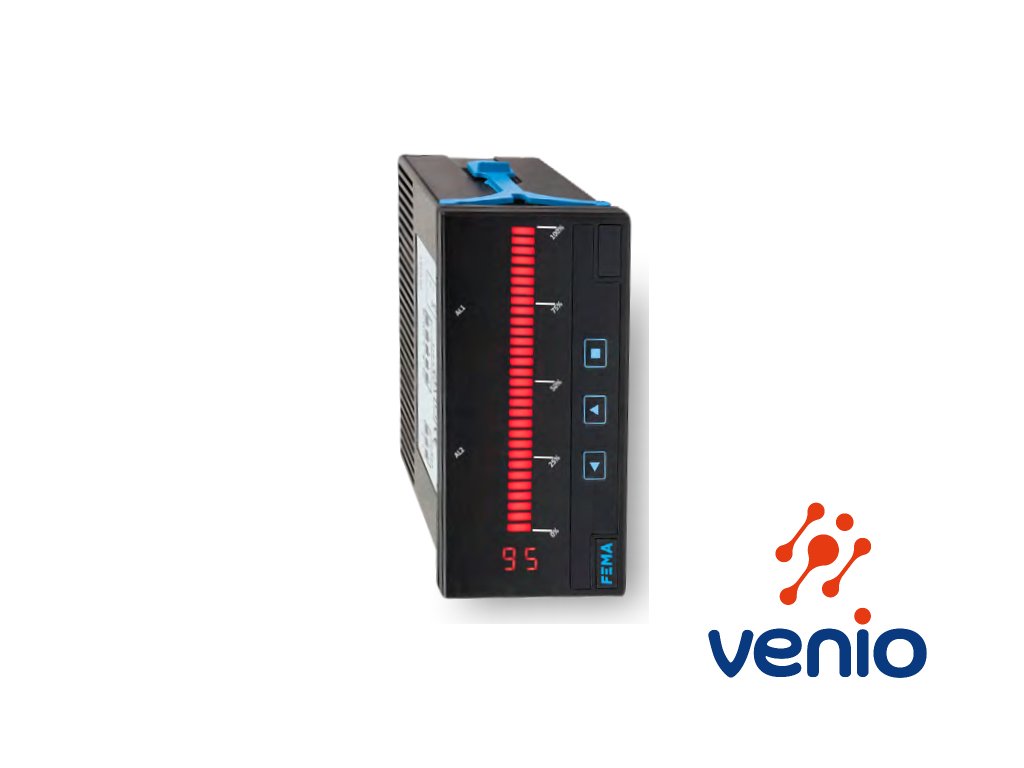

MBR-U bargraf zobrazovač signálov 4-20 mA / 0-10V


MBR je univerzálny zobrazovač stĺpcového grafu (bargraf dsiplej) pre procesné signály
4-20 mA alebo 0-10 V, ale aj pre aj bipolárne rozsahy ±20 mA, ±10 Vdc a potenciometrové signály.

Zobrazovanie stĺpcového grafu je škálovateľné v štandardnom rozsahu 0 až 100 %
alebo v premenlivom rozsahu ±100 % so stredovou nulou. Rozsah je znázornený pomocou 30-tich LED.
Okrem bargrafu obsahuje aj displej s dvomi číslicami pre zobrazenie úrovne nameraného procesného
signálu v percentách  alebo môže zobrazovať prepočítanú percentuálnu hodnotu.

Dostupné verzie:

  • MBR-U-0-0 (univerzálne napájanie, bez výstupu, štandard)
  • MBR-U-A1-0 (univerzálne napájanie, 1x výstupné relé)
  • MBR-U-A1-A2 (univerzálne napájanie, 2x výstupné relé)
  • MBR-U-M1-0 (univerzálne napájanie, 1x výstup 4-20mA)
  • MBR-U-M1-A2 (univerzálne napájanie, 1x výstup 4-20mA, 1x výstupné relé)



Detailné informácie

Podrobný popis

MBR bargraf zobrazovač signálov 4-20 mA / 0-10V

Univerzálny zobrazovač stĺpcového grafu (bargraf displej) MBR pre procesné signály
4-20 mA alebo 0-10 V, ale aj pre aj bipolárne rozsahy ±20 mA, ±10 Vdc a potenciometrové signály.
Zobrazovanie stĺpcového grafu je škálovateľné v štandardnom rozsahu 0 až 100 %
alebo v premenlivom rozsahu ±100 % so stredovou nulou. Rozsah je znázornený pomocou 30-tich LED.
Okrem bargrafu obsahuje aj displej s dvomi číslicami pre zobrazenie úrovne nameraného procesného signálu
alebo môže zobrazovať prepočítanú percentuálnu hodnotu.

Základné parametre a funkcie MBR bargraf LED zobrazovača signálov

  • univerzálny vstup napájania 18 až 265 VAC/VDC
  • 30 LED segmentov (červený) (1 LED = 3,33% úrovne signálu)
  • 2 LED číslice pre zobrazenie percent % alebo hodnoty signálu (0-10V / 4-20mA)
  • rozmer štandard 1/8 DIN 96x48 mm (montáž do otvoru 92x44 mm)
  • škálovanie zobrazenej hodnoty od 0 - 100% alebo -100 ... 0 ... +100

Univerzálny nastaviteľný vstup na meranie a zobrazovanie:

vstup sa konfiguruje pomocou menu, na výber sú signály:

  • 4-20 mA = 0/100 %
  • 0-10 VDC = 0/100 %
  • ± 20 mA = -100/100 %
  • ± 10 VDC = -100/100 %
  • Potenciometer 0/100 % = 0/100 %

Voliteľný výstup 4-20mA (voliteľná výbava):

  • pre automatické zrkadlenie vstupu - výstup pracuje ako izolovaný prevodník do 4-20mA
  • pre škálovateľné zrkadlenie vstupu - individuálne nastavená dolná a horná hranica
  • výstup je možné kalibrovať v prevádzke

Relé (2x) pre signalizáciu (voliteľná výbava):

  • 2x relé - voliteľné príslušenstvo (viď kód typu)
  • každému relé prislúcha jedna individuálna nastaviteľná hodnota alarmu (setpoint 1,2)
  • alarm môže byť aktivovaný pri prekročení hodnoty smerom hore (max=viac ako setpoint), alebo smerom dole (min=menej ako setpoint)
  • každému alarmu prislúcha nastaviteľná hysterézia pre zabránenie prekmitávania výstupu okolo setpoint hodnoty alarmu
  • kombinovaným zapojením relé môže byť dosiahnutý žiadaný rozsah zopnutia resp. vypnutia signálu vnútri/mimo

Ďalšie vlastnosti:

  • Štandardná veľkosť 96 x 48 mm (1/8 DIN).
  • Funkcia „rýchly prístup“ k nastaveným hodnotám alarmu,
  • externý kontakt môže byť priradený k funkcii otestovania všetkých LED
    alebo k funkcii "measure" ktorá zobrazí aktuálnu hodnotu v mA alebo v VDC
  • „Eco“ režim pre zníženú spotrebu s nastavením času pre vypnutie displeja (číselného)
  • 5 úrovní jasu
  • univerzálny napájací zdroj 18 až 265 Vac/dc
  • do konfigurácie je možné doobjednať za príplatok 2 relé SPST a 1 analógový výstup 4/20 mA izolovaný.
 Základné parametre:
Rozsahy vstupného signálu:  procesný unipolárny 4/20 mA, 0/10 Vdc
procesný bipolárny ±4/20 mA, ±0/10 Vdc
typ signálu: aktívny alebo pasívny
budiace napätie: +15 Vdc, max. 30 mA, ochrana proti skratu
maxim. hodnota potenciometrov  500 Ohm až 10 KOhm (Vexc. +5 Vdc, bez ochrany proti skratu)
maximálny nadsignál  ±50 mA, ±30 Vdc
Presnosť pri 25 ºC  0,5 %
Tepelný drift  150 ppm/º
Kroková odozva  250 ms. (0 % až 99 % signál)
Konfiguračný systém 3 tlačidlá, prístupné na prednej strane prístroja
bargraf zobrazenie 30 LED, červená farba
číselné zobrazenie 2 číslice, sedem segmentov, červená farba
konfigurácia  pomocou „ponuky konfigurácie“
Napájanie: rozsah napätia 20 až 240 Vdc, 60 až 240 Vac, ±10%, izolovaný
Frekvencia: 45 až 65 Hz
spotreba  <6,0 W
napájacie vodiče  1 mm2 až 2,5 mm2 (AWG17 až AWG14)
Izolácia napájanie - vstup 1500 Veff (60 sekúnd)
napájanie - výstup 1500 Veff (60 sekúnd)
napájanie - výstup (pozri izolácie výstupného modulu)
Krytie  IP vpredu IP65
ochrana proti nárazu  IK08
prevádzková teplota  od 0 do +50 ºC
skladovacia teplota  od -20 do +70 ºC
čas „na zahriatie“  15 minút
relatívna vlhkosť  0 až 95 % bez kondenzácie
nadmorská výška do 2000 metrov
Mechanické údaje:
rozmer predného panelu 96 x 48 mm (1/8 DIN)
výrez do panelu  92 x 44 mm
pripojenia konektorov: zásuvné skrutkové svorky (rozteč 5,08 mm)
materiál krytu  ABS (telo), polykarbonát (predná časť)
hmotnosť  <150 gramov
balenie  120 x 114 x 51 mm, kartón

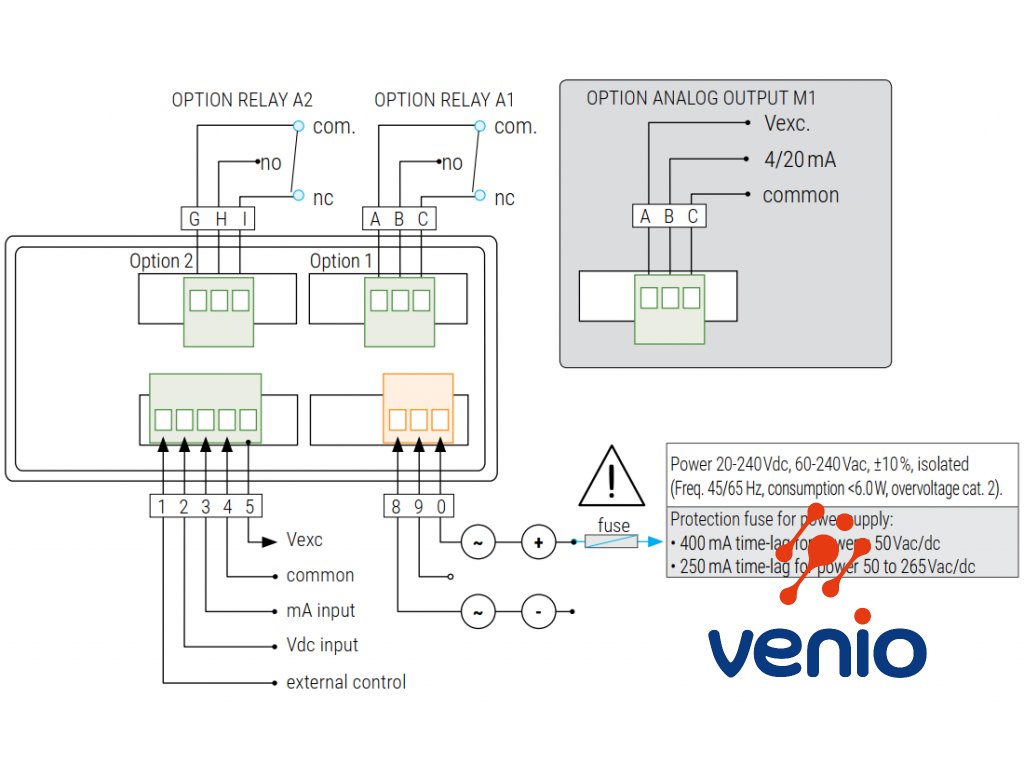

Výstupné moduly  A1 a A2 = relé, 3 svorky (nc, no, com),
izolácia 3500 Veff,
záťaž relé max. 250 Vac nepretržitý, max. 8 Ampér/relé (odporová záťaž)
Výstupný modul analógový M1
typ analógového výstupu  4/20 mA (aktívny a pasívny)
izolácia 1000 Vdc

Dodatočné parametre

Kategória: Zobrazovače do panelu
Záruka: 2 roky
Napájanie: 20...240 VDC, 60... 240 VAC, ±10%
Vstupy/Výstupy: 1AI, 1DO-NPN 200mA
Vstupný signál: 4-20 mA, 0-20mA, 0-10V, 2-10V, 0-5mA
Montáž: do otvoru priemeru 22,5mm
Farba segmentov (LED): červená/zelená
Počet segmentov: 10
