MK110-24.8D.4R digitálny vstupno-výstupný modul RS485
Kód: 53959Súvisiaci tovar
Podrobný popis

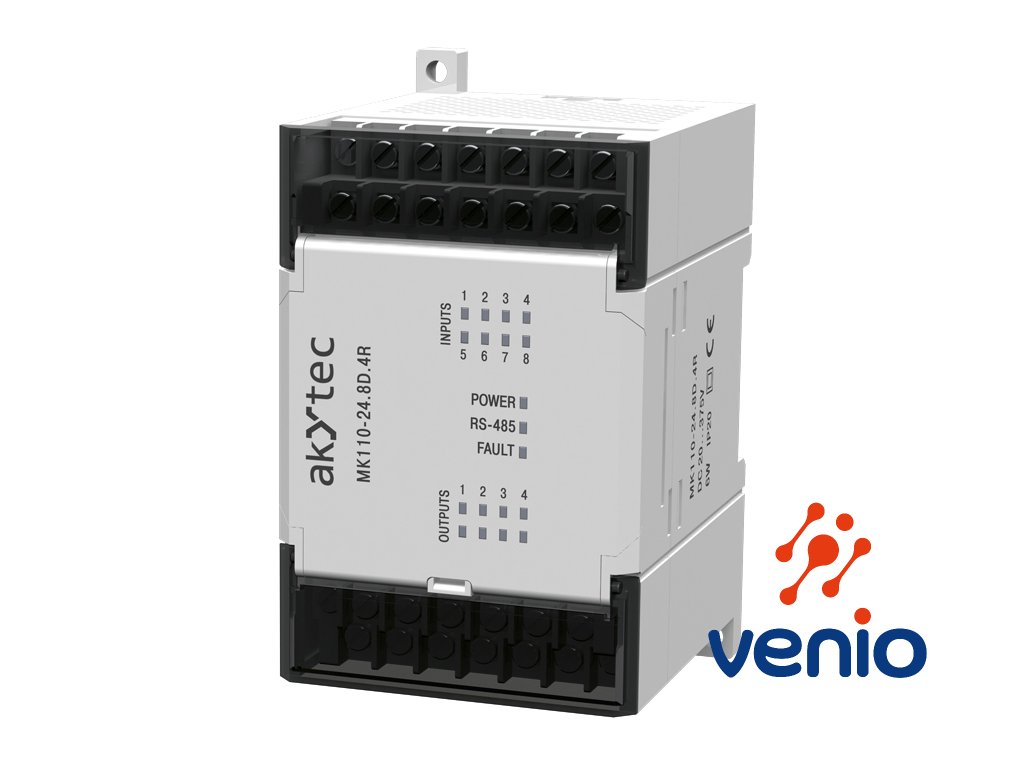

MK110-24.8D.4R digitálny vstupno-výstupný modul RS485
24VDC, 8DI, 4DO-relé, RS485
Napájanie 24VDC 6W

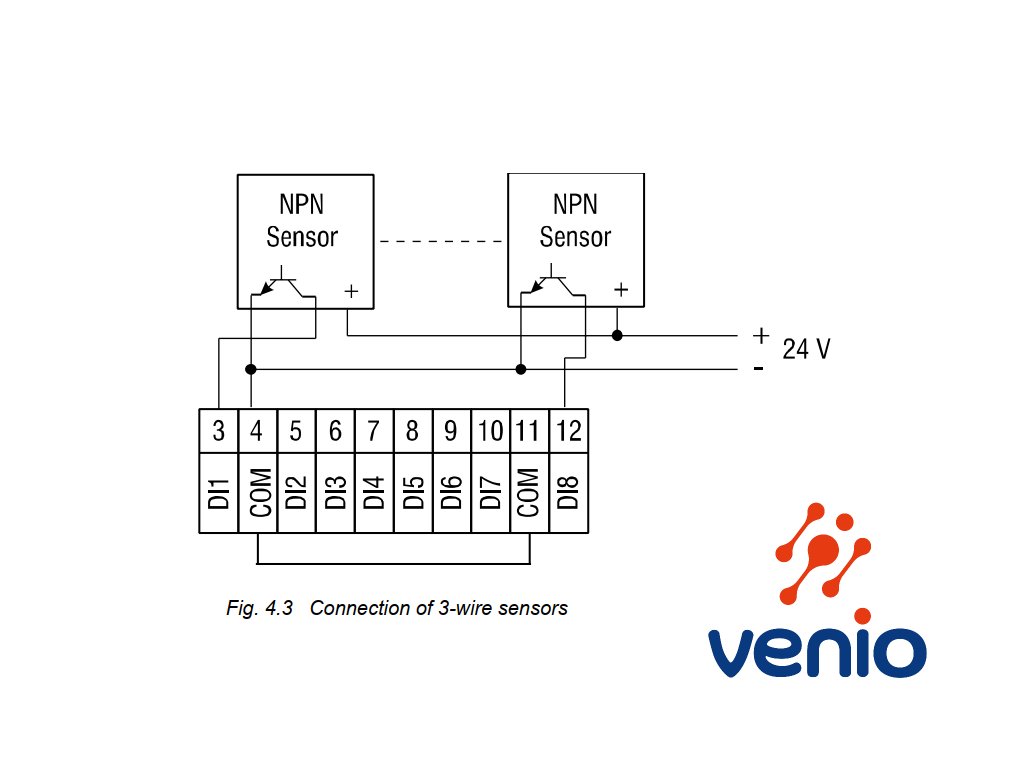

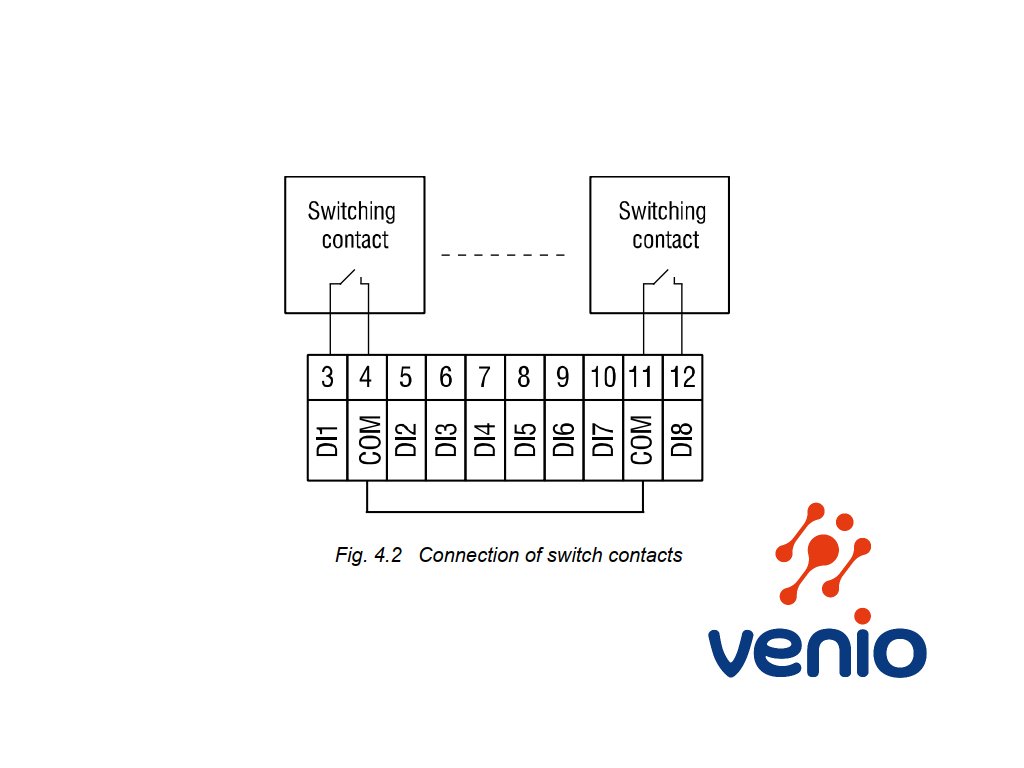

Vstupy 8DI: 8x spínaný kontakt alebo NPN senzor

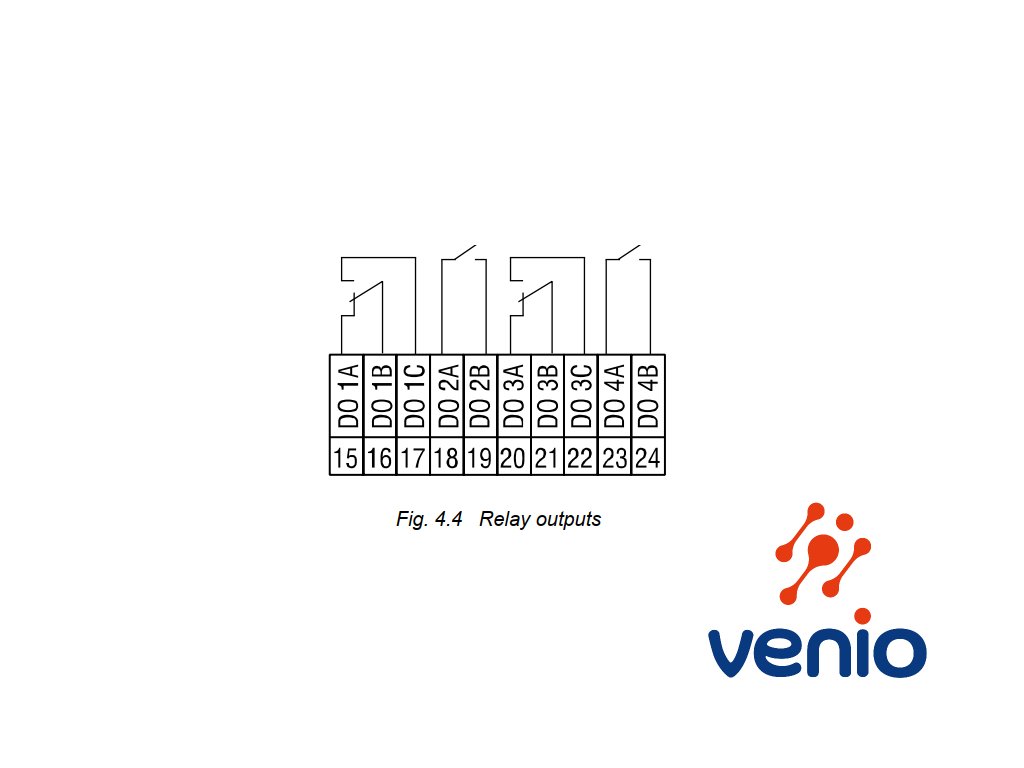

Výstupy 4DO: 4x relé 4A/250VAC pri cos fi>0,4; alebo 4A / 24VDC (2xSPST, 2xSPDT)
Modul je možné využiť aj ako 4x časové relé typu s oneskoreným zapnutím, s oneskoreným vypnutím alebo impulzné relé s napájaním 24VDC.
Integrovaná vlastná logika:
direct, NOT, AND, OR, impulz, PWM, trigger, logika je nastaviteľná cez konfiguračný softvér, alebo môže byť zapnutá diaľkovo cez Modbus RTU.
Popis logických funkcií:
0=RS485: Výstup je riadený hostiteľským zariadením

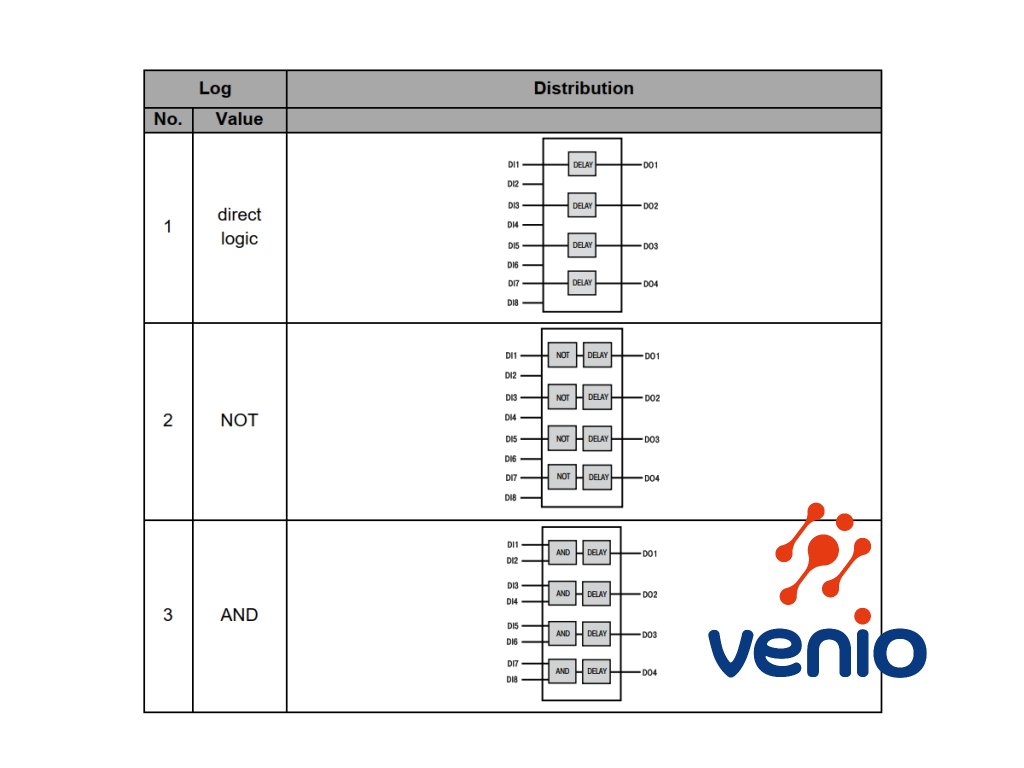

1=direct: Priame prepojenie medzi vstupom 1,3,5,7 a výstupom 1,2,3,4
2=NOT: Invertované spojenie medzi vstupom 1,3,5,7 a výstupom 1,2,3,4
3=AND: Dva vstupy za sebou sú spojené s výstupom pomocou logického "AND" (DI1+DI2 zapne DO1, DI3+DI4 zapne DO2...)
4=OR: Dva vstupy sú spojené s výstupom pomocou logického "ALEBO" (DI1 alebo DI2 zapne DO1...)
5=one impuls: Impulz nábežnej hrany na vstupe zapne na výstupe impulz s dĺžkou špecifikovanou v parameteri "Tim"
( v rozsahu do max.65535 sekúnd (1092 minút / 18 hod.) (platí medzi vstupom 1,3,5,7 a výstupom 1,2,3,4)
6=PWM: Po aktivovanom vstupe sú na prislúchajúcom výstupe nepretržite generované impulzy s periódou opakovania THPD a dĺžkou Tim

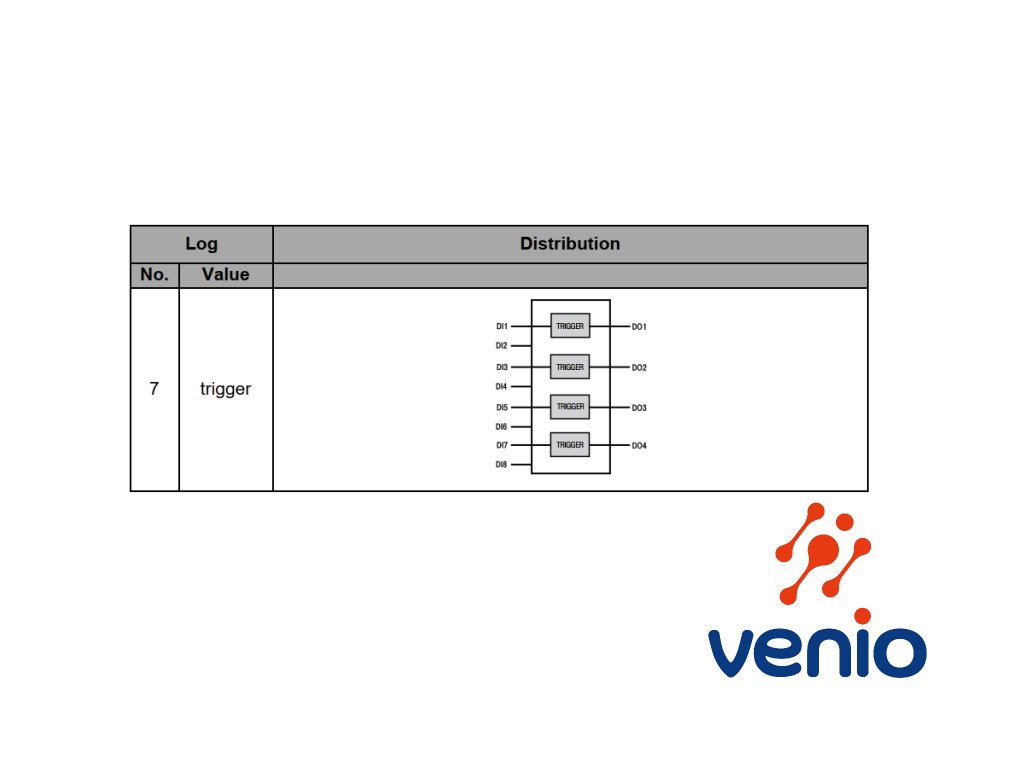

7=trigger: spúšť, spustenie je riadené nasledovne: Ak DIa=1 a DIb=0, potom DO=1 Ak DIb=1, potom DO=0, pre vyjasnenie pozri graf v priloženom návode.
Mx110-24.XXX sú rozširujúce vstupno-výstupné moduly, ktoré môžu byť inštalované ako samostatné alebo rozširujúce moduly k systémom s rozhraním RS485 (Modbus RTU/ASCII) napr. pre programovateľné relé PR200, PR100, PR102 alebo programovateľné HMI s RS485 typ SMI200.
I/O moduly série Mx110 ponúkajú nákladovo efektívne a pritom flexibilné riešenie zberu a distribúcie signálov v distribuovaných automatizačných systémoch.
Robustné moduly pre inštaláciu v blízkosti zdrojov a distribúcie signálov sú vhodné pre rozšírenie už existujúcich systémov, ako aj pre vytváranie nových alebo rozšírených výkonných systémov.
Vzhľadom k osvedčenej technológii zbernice RS485 / Modbus RTU a inteligentným funkciám, ako je napríklad čítač impulzov alebo diagnostika stavu snímača, môžu byť moduly MX110 použité v rôznych oblastiach, ako napríklad technické zariadenie budov, spracovateľský priemysel, energetika a podobne.

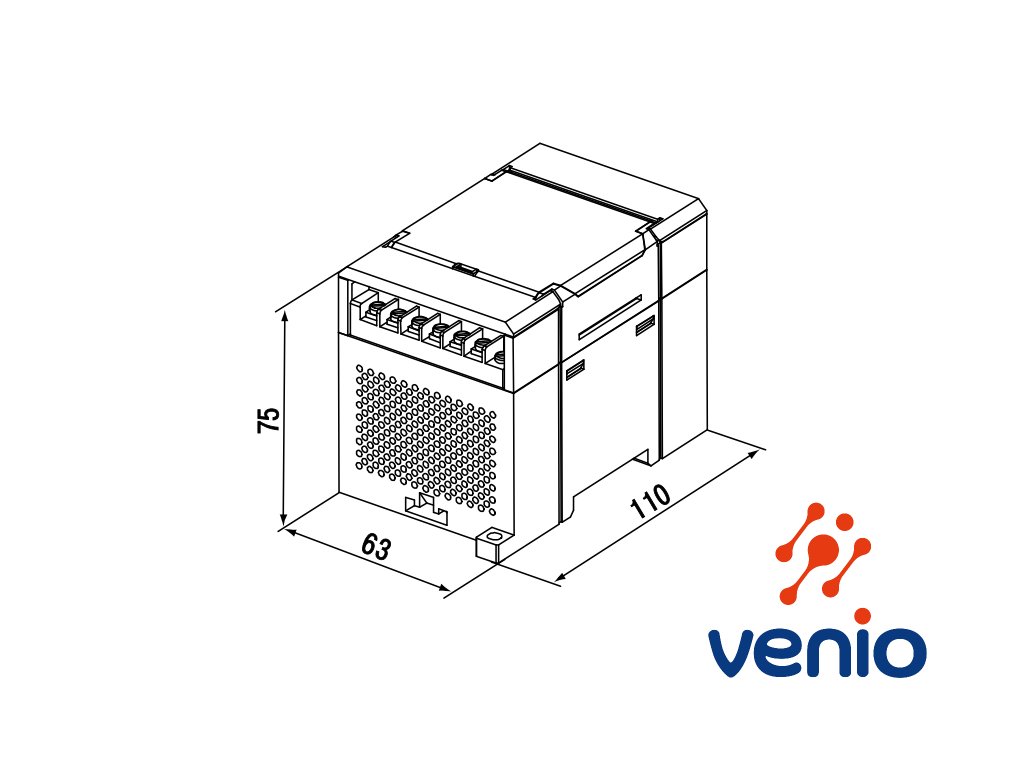

Väzbový člen zbernice nie je vyžadovaný, rovnako ako v iných decentralizovaných I/O systémoch. Vďaka tomu môžu byť dodržané nízke náklady aj na systémy s malým počtom vstupno / výstupných bodov. Sú vhodné pre inštaláciu na DIN lištu v rozvádzači, alebo aj na stenu. Rozmery 63x75x110 mm.
Dodatočné parametre
| Kategória: | RS485 - Modbus RTU |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.25 kg |
| Napájanie: | 24 VDC |
| Vstupy/Výstupy: | 8DI, 4DO |
| Vstupný signál: | 8x kontakt alebo NPN snímač |
| Výstupný signál: | 4x relé 4 A / 250 VAC pri cos fi>0,4; 4 A / 24 VDC (2xSPST, 2xSPDT) |
| Displej: | NIE |
| Sériová zbernica: | RS485 (Modbus RTU) |
| Indikačná LED: | 8xDI, 4xDO, 1x napájanie, 1x RS485, 1x chyba |
-
Mx110 vstupno výstupné modely datasheet (591.2 kB)
-
manual EN - MK110-24-8D-4R - vstupno vystupny digitalny modul 8DI 4DO rele (1.2 MB)
-
Konfigurator Mx110 (1.2 MB)
