SD6020 snímač prietoku stlačeného vzduchu
Kód: SD6020Súvisiaci tovar
Podrobný popis

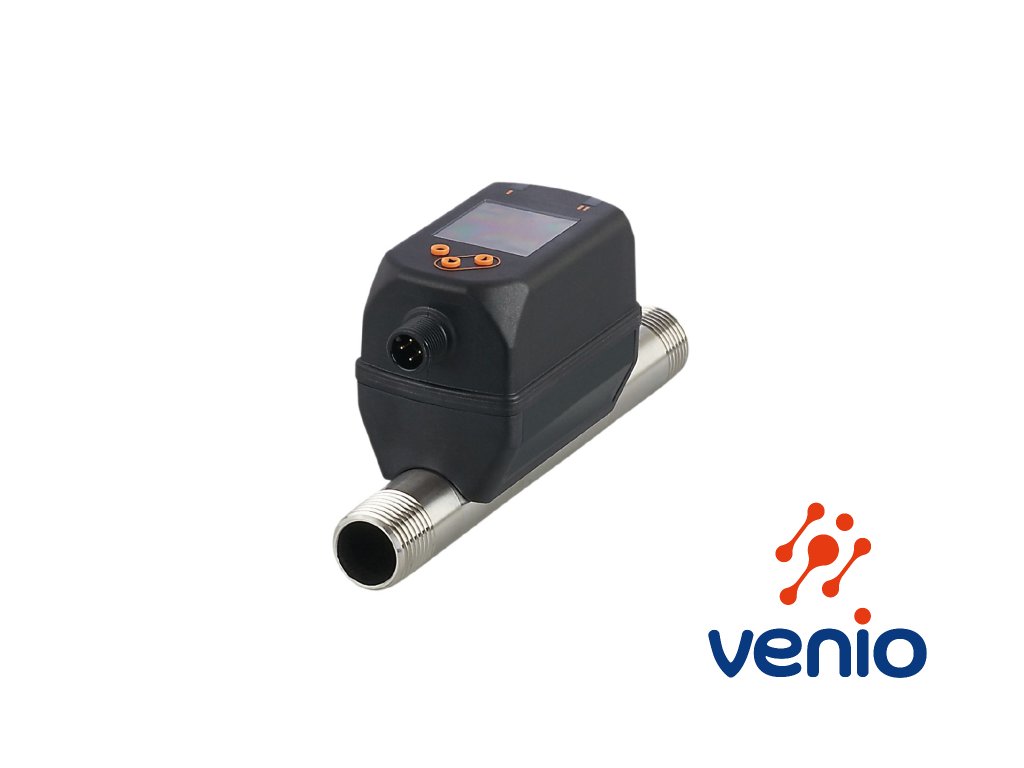

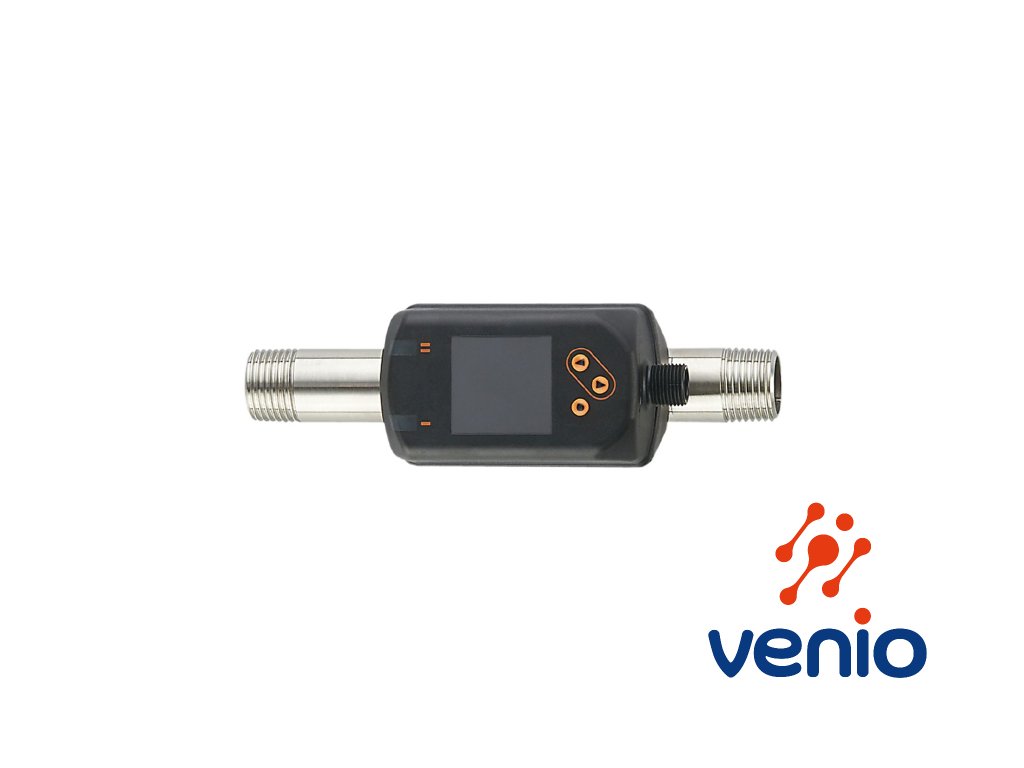

SD6020 prietokomer stlačeného vzduchu
SD6020 je monitoring prietoku a spotreby stlačeného vzduchu pre priemyselné použitie. Meria prietok aj teplotu, počíta spotrebované množstvo a posiela signály do riadenia cez analógové a digitálne výstupy aj IO-Link.
Hlavné funkcie:
- Meranie prietoku a teploty stlačeného vzduchu
- Zobrazenie aktuálnych hodnôt na integrovanom displeji
- Kontrola prietoku cez nastaviteľné spínacie body (SP/rP)
- Čítač spotreby (totalizér) s možnosťou resetu
- Konfigurovateľné výstupy, spínacie, analógové alebo impulzné
- Komunikácia cez IO-Link
Vlastnosti:
- Napájanie: 18 až 30 V DC (SELV/PELV)
- Výstupy: 2x digitálny výstup, 1x analógový výstup 4–20 mA - nastaviteľný, viď popis nižie
- Komunikácia: IO-Link 1.1 (COM2)
- Krytie: IP65, IP67

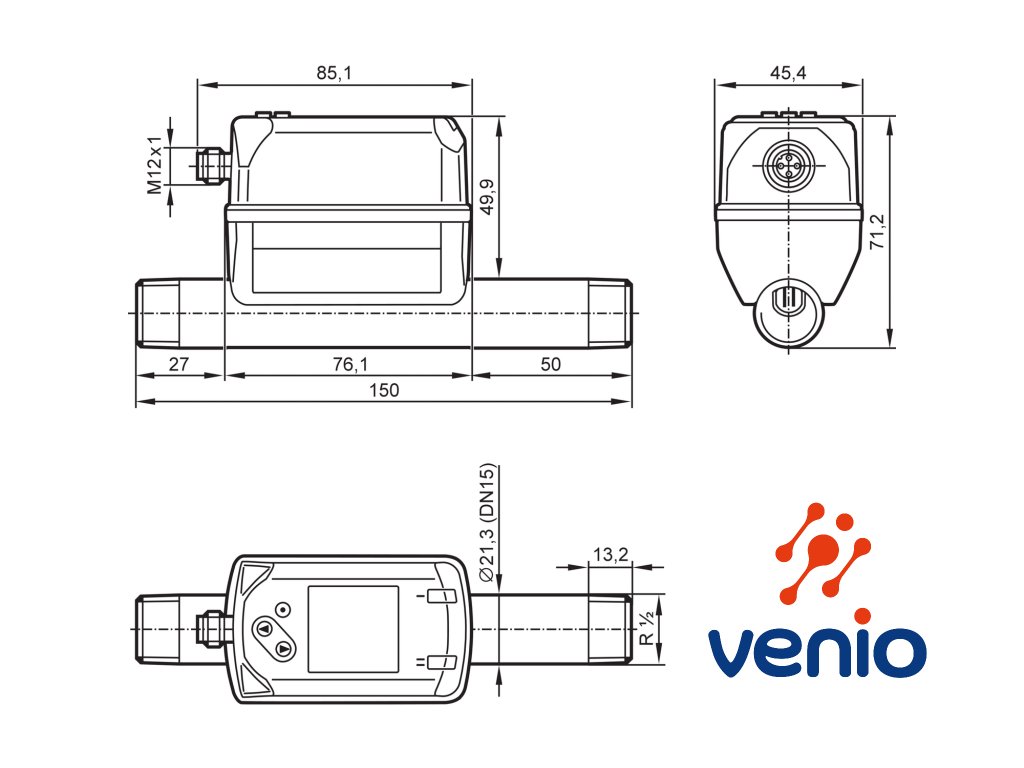

- Rozmery: 150 x 45,4 x 71,2 mm,
- Procesné pripojenie vonkajší závit R1/2"
- Elektrické pripojenie M12, samec, 4pin
SD6020 je prietokomer stlačeného vzduchu pre priemyselné použitie. Meria prietok aj teplotu, počíta spotrebované množstvo a posiela signály do riadenia cez výstupy a IO-Link.
Meracie rozsahy a zobrazenie
- Prietok: 4 až 1250 l/min
- Prietok: 0,25 až 75 m³/h
- Rýchlosť prúdenia: 0,3 až 99,8 m/s
- Zobrazovanie prietoku: do 1500 l/min
- Zobrazovanie prietoku: do 90 m³/h
- Zobrazovanie rýchlosti: do 119,8 m/s
- Spotrebované množstvo (totalizér): 0 až 100000000 m³
- Teplota média: -10 až 60 °C
- Zobrazovanie teploty: -24 až 74 °C
Signálové výstupy a komunikácia
- Digitálne výstupy: 2x, PNP alebo NPN
- Zaťaženie digitálneho výstupu: max. 150 mA na výstup
- Úbytok napätia na digitálnom výstupe: max. 2,5 V
- Analógový výstup: 4 až 20 mA - priraditeľný k prietoku alebo teplote
- Záťaž analógového výstupu: max. 500 Ω
- IO-Link: verzia 1.1 (IO-Link: COM2, 38,4 kBaud)
- Minimálny procesný cyklus: 5,9 ms
- Podporované režimy: IO-Link, SIO
Napájanie, krytie, pripojenie, mechanika
- Napájanie: 18 až 30 V DC (SELV/PELV)
- Odber: < 80 mA
- Krytie: IP65/IP67
- Procesné pripojenie: R 1/2, vonkajší závit
- Menovitá svetlosť: DN15
- Prevádzkové médium: tlakový vzduch
- Odolnosť proti tlaku: 16 bar
- Deštrukčný tlak: min. 64 bar
- Rozmery: 150 x 45,4 x 71,2 mm
- Hmotnosť: 546,5 g
- Displej: 1,44", 128 x 128 px
- Indikácia: 2x LED, žltá
- Elektrické pripojenie: konektor M12 samec, kódovanie A
Prevádzkové podmienky
- Okolitá teplota: 0 až 60 °C
- Skladovanie: -20 až 85 °C
- Relatívna vlhkosť: max. 90 %
Dodatočné parametre
| Kategória: | Snímače prietoku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.6 kg |
| Napájanie: | 24 VDC (10...48), 24 VDC (18…30) |
| Vstupy/Výstupy: | 1DO, 1AO |
| Výstupný signál: | 4-20mA |
| Montáž / rozmer: | na potrubie, R1/2", 150x45,4x71,2mm |
| Výstupné relé: | nastaviteľný tranzistor DO: PNP/NPN |
| Merané médium: | Stlačený vzduch |
| Pripojenie snímača: | M12, samec, 4-pin |
