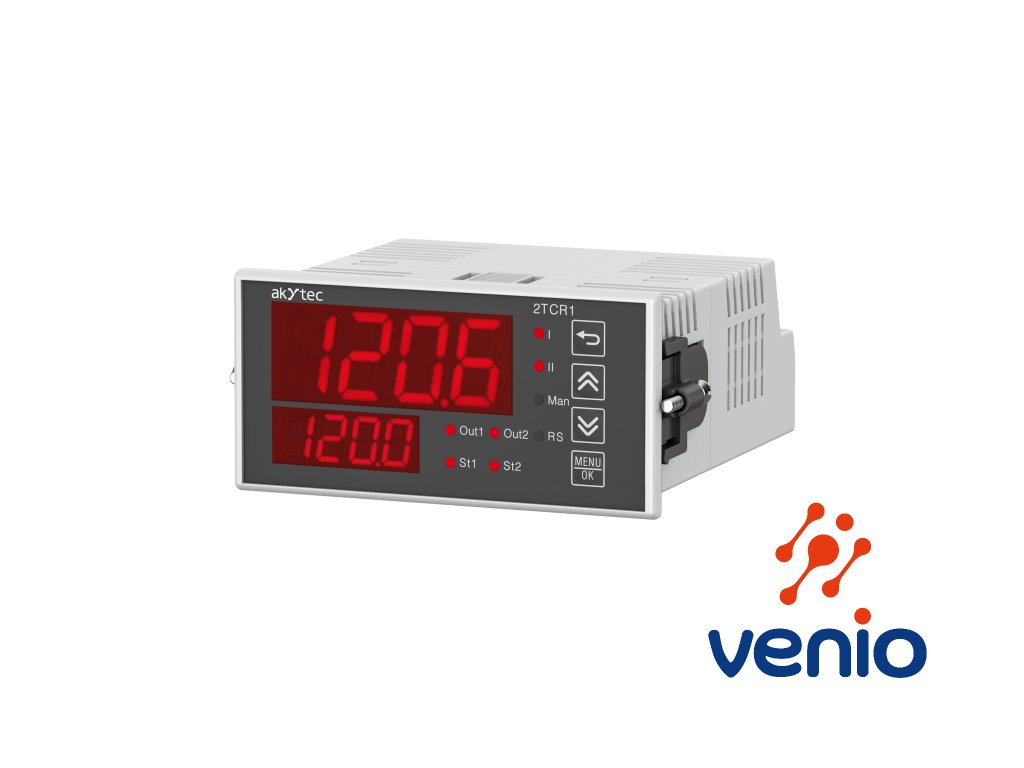

2TCR1-P2.RR.RS univerzálny on/off regulátor do panelu, 2-kanálový, 96x48mm
Kód: 151437Súvisiaci tovar
Podrobný popis

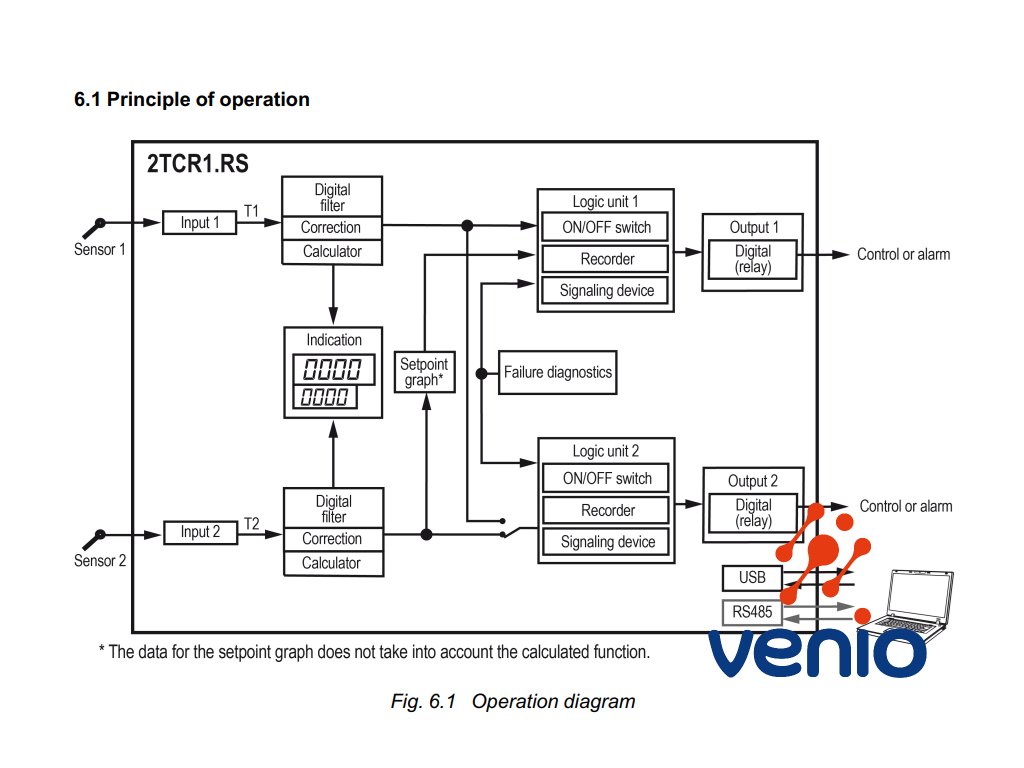

2TCR1 je univerzálny regulátor novej generácie pre montáž do panelu (2-kanálový on/off kontrolér). Je určený pre reguláciu procesov s jedným alebo dvomi vstupnými signálmi. Výstup je 2x SPDT relé 8A. Použitie regulátora je tiež možné s využitím iba jedného vstupu a výstupu.

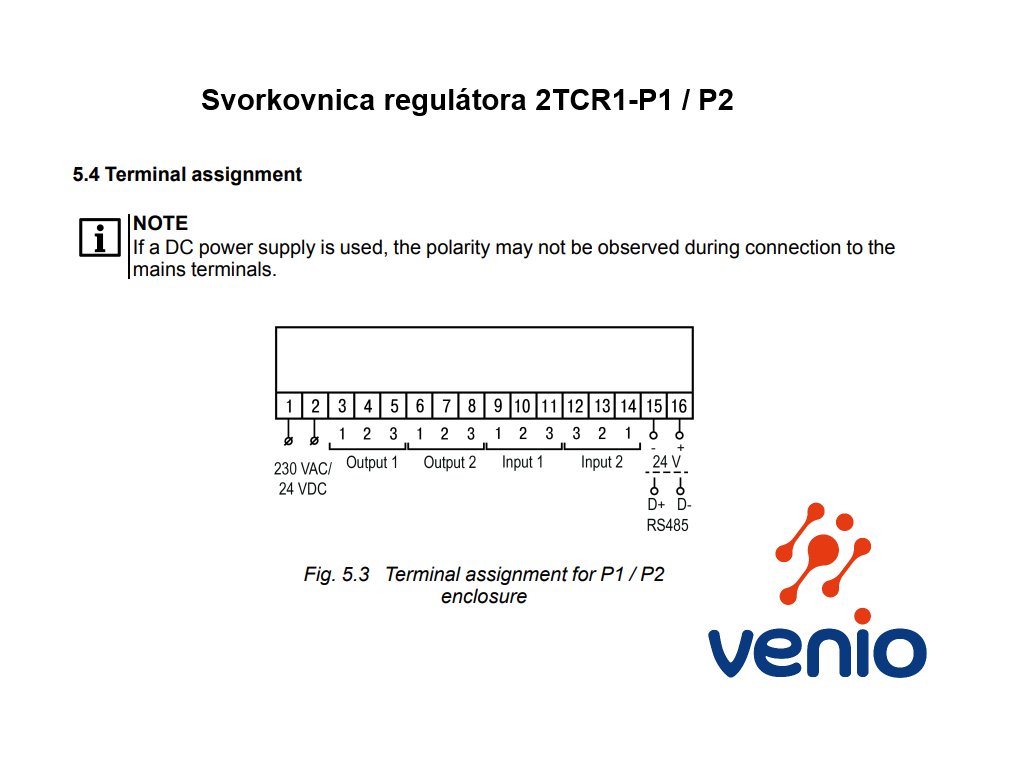

2x reléový výstup SPDT 8 A 230 VAC / 3A 30VDC
Napájanie: univerzálne 230VAC / 11VA // 24VDC / 9W
Komunikácia RS485 - protokol Modbus RTU
Vstupné signály: RTD snímače Pt1000, Pt500, Pt100, Pt50, termočlánky TC: L, E, B, J, N, K, S, R, A, T, A1, A2, A3
Vstupné signály: 0-5 mA, 0-20 mA, 4-20 mA, -50...+50 mV, 0-1 V, 0-5V, 0-10V
Pyrometre: RK-15, RK-20, RS-20, RS-25
Rozmery pre montáž do panelu 96 x 48 x 100 mm.
Univerzálne analógové vstupy regulátora poskytujú pri používaní regulátora mimoriadnu flexibilitu najmä pri vytváraní nezávislých malých miestnych automatických riadiacich a regulačných systémov. Oblasť nasadenia je v rôznych technologických procesoch, v oblastiach ľahkého a ťažkého priemyslu, vodného hospodárstva, poľnohospodárstva, tepelného a iného technologického spracovania materiálov a podobne.
2TCR1-Px slúži ako:
- regulátor teploty (použiteľný aj pre aplikácie s jedným snímačom teploty)
- regulátor tlaku (napr. spolu so snímačom tlaku PD111)
- regulátor hladiny (spolu so snímačom PT20eco)
- regulátor prietoku
- regulátor vlhkosti (napr. spolu so snímačom PVT10/PVT100)
- regulátor iných veličín
Vstupy sú univerzálne a môžu byť konfigurované zákazníkom pri inštalácii. Pripojiť je možné nasledovné zdroje signálov:
Vstupné signály: RTD snímače Pt1000, Pt500, Pt100, Pt50, termočlánky TC: L, E, B, J, N, K, S, R, A, T, A1, A2, A3
Vstupné signály: 0-5 mA, 0-20 mA, 4-20 mA, -50...+50 mV, 0-1 V, 0-5V, 0-10V
Pyrometre: RK-15, RK-20, RS-20, RS-25
Výstupy sú pevne definované 2x prepínacie SPDT relé.
P1 – pre montáž do panelu s rozmermi 96x96x53 mm

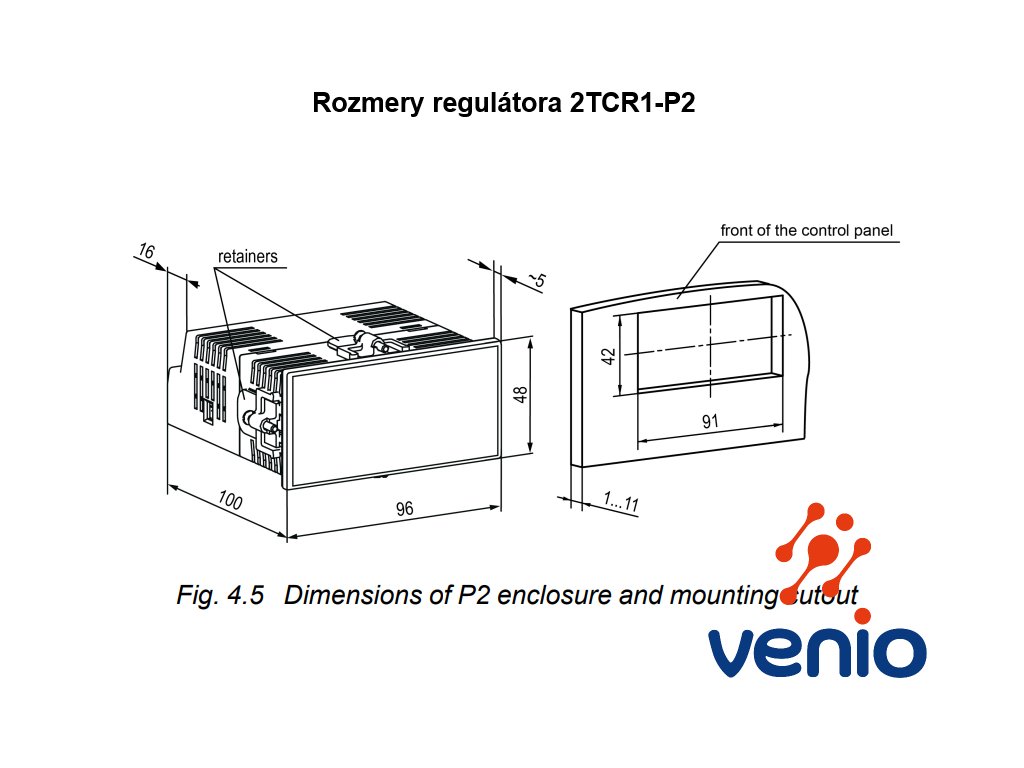

P2 – pre montáž do panelu s rozmermi 96x48x100 mm
P5 – pre montáž do panelu s rozmermi 48x48x103 mm
Výhody a funkcie 2TCR1-Px:
Presné meranie (±0,25 %) s voliteľným filtrom a korekciou
Konfigurovateľný displej (2x 4-digit LED), prepínateľné obrazovky
Komunikácia cez USB-C alebo RS485 (Modbus RTU/ASCII)
Konfigurácia cez softvér akYtec Tool Pro pomocou prevodníka USB/RS485 typ IC4-M
Diagnostika porúch: zistenie chyby senzora, slučky, „zaseknutie“ signálu
Automatické obnovenie činnosti po výpadku senzora
Vhodné pre priemyselné prostredie (IP54 predný panel, -40...+55 °C)
Regulátor 2TCR1 je ideálnou voľbou pre aplikácie, kde je potrebné spoľahlivé a flexibilné riadenie s jednoduchou konfiguráciou, vysokou presnosťou a výborným pomerom cena/výkon.
Dodatočné parametre
| Kategória: | Univerzálne regulátory |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.25 kg |
| Napájanie: | 24 VDC, 230 VAC, 110 VAC, 48 VDC |
| Vstupy/Výstupy: | 2AI / 2DO |
| Vstupný signál: | RTD, TC, 0-1V, -50...+50mV, 0-5mA, 0-20mA, 4-20mA |
| Displej: | 2x 4 znaky |
| Farba číslic (LED): | meraná hodnota = červená, setpoint = červená |
| Výška číslic: | meraná hodnota 4x20mm, setpoint 4x12mm |
| Typ snímača pre vstup: | RTD: Pt50, Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000, Prúd: 0-5mA, 0-20mA, 4-20mA, TC: B, J, K, L, N, R, S, T, E, A-1, A-2, A-3, Napätie: -1 ... +1 V, -50 ... +50 mV, 0-5V, 0-10V |
| Sériová zbernica: | RS485 (Modbus RTU) |
| Indikačná LED: | 8x červená |
| Montáž / rozmer: | do panelu, 96x48mm, hĺbka 100 mm |
