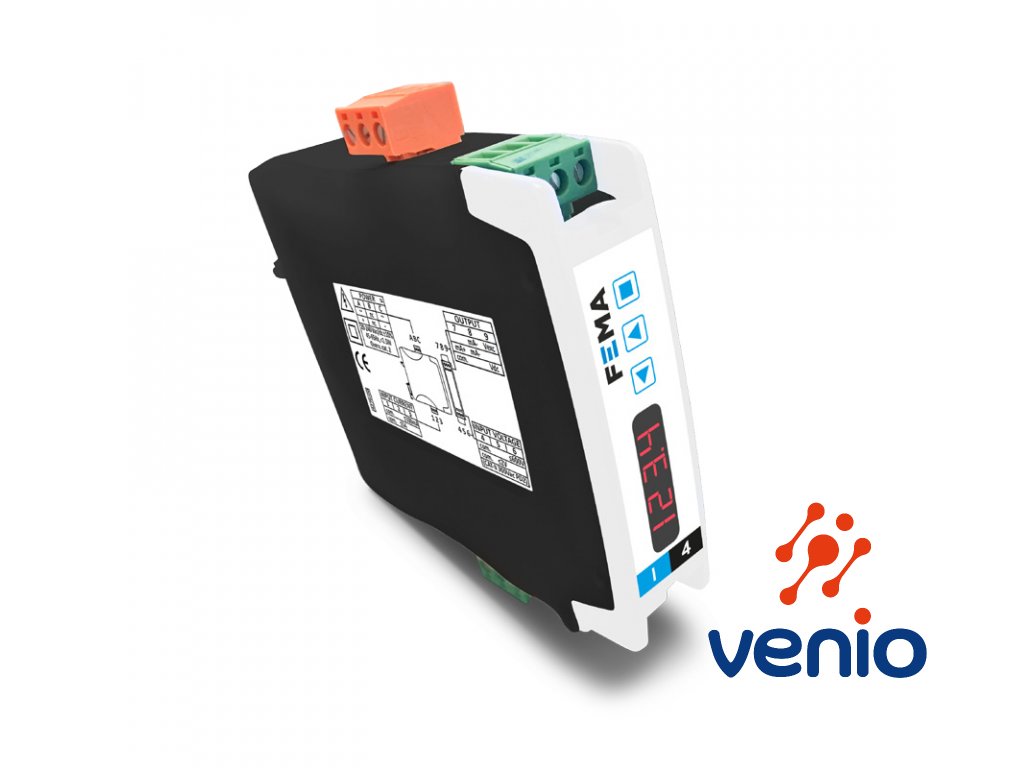

I4P univerzálny prevodník signálov s displejom

Kód: 2.41320
Novinka Tip
Neohodnotené
€158 €189,60 vrátane DPH
Skladom (1 ks)
Môžeme doručiť do:
29.6.2022

I4P univerzálny prevodník signálov s displejom

Základné parametre, funkcie a výhody prevodníka signálov I4P s displejom:

  • I4P univerzálny prevodník signálov s displejom
  • univerzálny vstup napájania 18 až 265 VAC/VDC // <3 W
  • 3-cestná galvanická izolácia 3kVeff: vstup/výstup/napájanie
  • 4-miestny LED displej (červený)
  • rozmer v x š x h / 108 x 22,5 x 106 mm
  • montáž na DIN lištu
  • konfigurovateľný jednoducho pomocou voľby z menu
  • 120 predkonfigurovaných možností
  • možnosť individuálnej konfigurácie



Detailné informácie

Podrobný popis

I4P univerzálny prevodník signálov s displejom

Základné parametre, funkcie a výhody I4P:

  • univerzálne napájanie 18 až 265 VAC/VDC // <3 W
  • 3-cestná galvanická izolácia vstup/výstup/napájanie // 3 kVeff
  • 4-miestny LED displej (červený)
  • rozmer v x š x h / 108 x 22,5 x 106 mm
  • montáž na DIN lištu
  • konfigurovateľný jednoducho pomocou voľby z menu z predpripravených nastavení
Konfigurovateľný vstup prevodníka na meranie umožňuje nasledovné:
  • vstup sa konfiguruje pomocou menu ktoré obsahuje 120 prednastavených konfigurácií
    individuálne konfigurácie sú tiež možné
    vstupný procesný signál:
  • prúdová slučka 4-20 mA alebo 0-10 Vdc (aktívny alebo pasívny)
  • termočlánky: J, K, N, E, T, R, S, C and B (according to ITS-90)

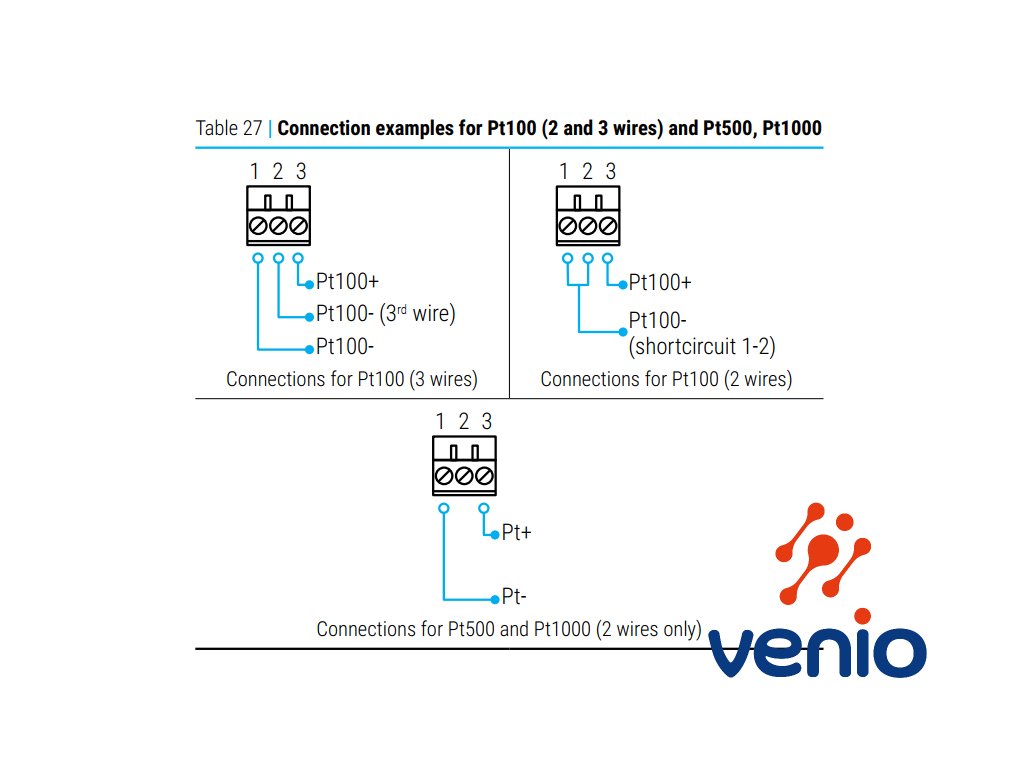

  • odporové snímače RTD:  Pt100 (2-vodič a 3-vodič), Pt500, Pt1000 (2-vodič)
  • NTC snímače teploty typu 44004, 44005, 44006, 44007, 44008, 44030, 44031, 44032, 44033, 44034
  • NTC  R25 and β
  • odporové snímače v rozsahu 0-1 kOhm do 0-1 MOhm
  • potenciometre v rozsahu od 250 Ohm to 15 KOhm
  • budiace napätie +15 Vdc @25 mA pre napájanie snímača (ak je potrebné)
Konfigurovateľný výstup 4-20mA / 0-10 VDC je vhodný:
  • pre automatické zrkadlenie vstupu – výstup pracuje ako izolovaný prevodník
  • pre škálovateľné zrkadlenie vstupu – individuálne nastavená dolná a horná hranica
  • výstup je možné kalibrovať v prevádzke

Užívateľská konfigurácia:

K dispozícii sú preddefinované konfiguračné kódy pre rýchle a jednoduché nastavenie. Jednoducho vyberiete z pamäte predefinovaný kód pre vašu aplikáciu,

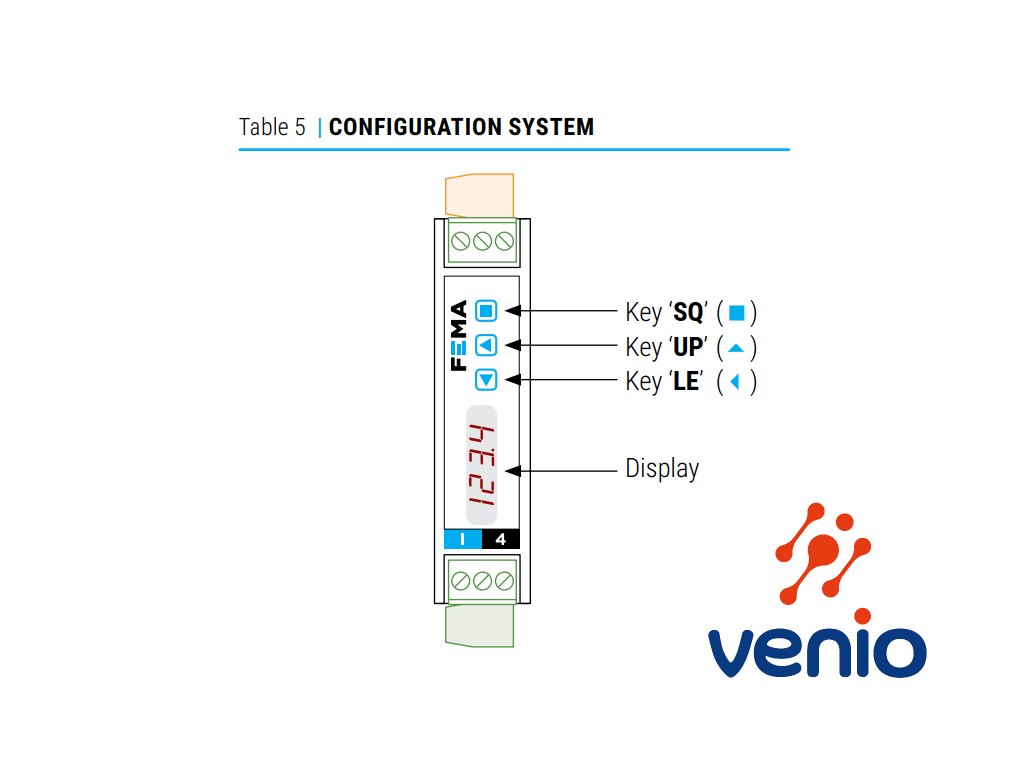

pripojíte podľa schémy a zariadenie je pripravené na prevádzku. Pre individuálne užívateľské nastavenie je ponuka rozšírenej konfigurácie na prispôsobenie vstupného aj výstupného rozsahu signálu na špecifické požadované hodnoty. Konfiguráciu vykoná obsluha jednoducho cez prednú tlačidlovú klávesnicu bez potreby iných nástrojov či PC.

Predný informačný displej je prispôsobený pre konfiguráciu, ako aj systémové informácie. Môže teda zobrazovať nasledovné údaje:

  • hodnotu vstupného signálu
  • hodnotu výstupného signálu
  • konfiguračný kód
  • percentuálnu hodnotu signálu
  • procesnú hodnota
Ďalšie vlastnosti a funkcie:
  • Zabudovaná funkcia „FORCE“ umožňuje manuálne generovanie signálu s minimálnou a maximálnou hodnotou na nasatvenie alebo overenie diaľkového prístrojového vybavenia už počas inštalácie. Znamená to, že užívateľ môže generovať výstupný signál z I4P napríklad pre riadiace PLC aj bez pripojeného snímača.
  • I4P má tiež k dispozícii „SOS“ režim na pomoc pri kritickej údržbe a opravách. Počas aktiváie SOS režimu, prevodník drží stabilnú úroveň výstupného signálu,
    aby tak bolo umožňené vymeniť alebo opraviť zdrojový snímač a to bez ovplyvnenia PLC alebo procesu na výstupnej strane prevodníka I4P.
  • Konfigurovateľný filter odmietnutia frekvencie „Power filter“ umožňuje nastaviť filtrovanie vstupného signálu očisteného o zvolenú frekvenciu 50 alebo 60 Hz.
  • Funkcia „Password“(Heslo) na blokovanie prístupu neoprávnených osôb do „ponuky konfigurácie“.

I4P je priemyslený prevodník s galvanickým oddelením, ktorý je navrhnutý pre priemyselné použitie s možnosťou integrácie do širokého rozsahu inštallácií a aplikácií. Hlavnými znakmi sú priaznivá cena, jednoduchá inštalácia, rýchla konfigurácia a vynikajúca kvalita.



Dodatočné parametre

Kategória: Prevodníky U/I signálov
Záruka: 2 roky
Hmotnosť: 0.2 kg
Napájanie: univerzálne 18 ... 265 VAC/VDC
Vstupy/Výstupy: 1AI / 1AO (4-20mA,0-10V)
Sériová zbernica: NIE
Farba číslic (LED): červená
Počet číslic: 4
Vstupný signál: 4-20 mA, 0-10V, TC: K, J, E, N, R, S, B, T, C, RTD: Pt100, Pt500, Pt1000, PTC, NTC, odporový snímač od 0-1 kOhm do 0-1MOhm, potenciometer 250 Ohm - 15 kOhm
Montáž / rozmer: na DIN lištu, 108x22,5x108mm
Výstupný signál: 4-20mA, 0-10V
