GG-24-Cloud, sieťová brána pre akYtec Cloud, prevodník RS485/GSM(GPRS)

Podrobný popis

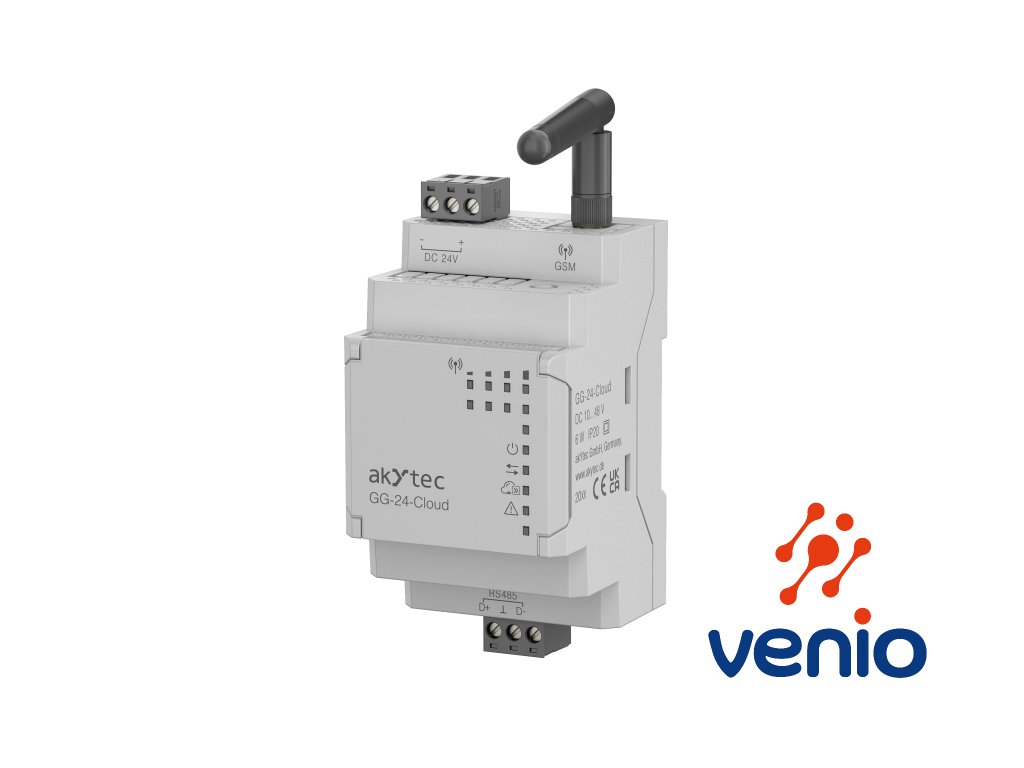

GG-24-Cloud – sieťová brána RS485 – GSM/2G pre akYtec Cloud

Sieťová brána GG-24-Cloud je určená na pripojenie zariadení komunikujúcich po linke RS485 protokolom Modbus RTU/ASCII k službe akYtec Cloud. Pripojenie je spojené na akYtec Cloud prostredníctvom staršej GSM mobilnej technológie GPRS (2G). Pred kúpou zariadenia si overte, či váš operátor ešte podporuje 2G sieť. Zariadenie prenáša údaje zo sériovej siete RS485 do cloudu a umožňuje vzdialený prístup, sledovanie a správu procesov bez nutnosti pevného internetového pripojenia. Pozn.: Pripojiť možno iba zariadenia uvedené v knižnici akYtec.

Konfigurácia:
Všetky sieťové a prevádzkové nastavenia (APN, názov, IP adresy, pripojené zariadenia) sa definujú cez akYtec Cloud po tom, ako gateway nadviaže spojenie cez GPRS (2G).
– APN nastavenia cez SMS na číslo SIM v zariadení (formát „A=<APN>;U=<user>;P=<pass>;“).
– Pridanie gateway a Modbus zariadení, RS485 parametre a sampling sa nastavujú v akYtec Cloud po pripojení cez GPRS/2G.
– Obnovenie výrobných nastavení: tlačidlo Service ≥ 12 s, potom vypnúť/zapnúť napájanie.

Vlastnosti:
Prenos dát z RS485 zariadení (Modbus RTU/ASCII, akYtec*) do akYtec Cloud cez GSM/2G
Podpora SIM kariet (Micro SIM, 1 ks, 1.8 V / 3 V)
Automatické pripojenie k sieti GPRS podľa APN nastavení (možnosť zmeny cez SMS)
Externá anténa s SMA konektorom, (dĺžka kábla max. do 3 m, kábel nie je súčasťou dodávky)
Indikácia signálu, pripojenia a chýb pomocou LED diód
Možnosť resetu a obnovenia výrobných nastavení
Galvanické oddelenie komunikačných liniek

Technické údaje:
Napájanie: 24 V DC (10…48 V DC)
Príkon: max. 6 W
Rozhranie RS485: Modbus RTU, Modbus ASCII, akYtec*, baudrate 1200…115200 bps, max. 1000 m
Cloud rozhranie: GSM / 2G (GPRS) – pásma GSM-850, E-GSM-900, DCS-1800, PCS-1900
Výkon vysielača: Class 4 (850/900 MHz), Class 1 (1800/1900 MHz)
Formát SIM: Micro SIM (1 ks)
Montáž na DIN lištu, krytie: IP20

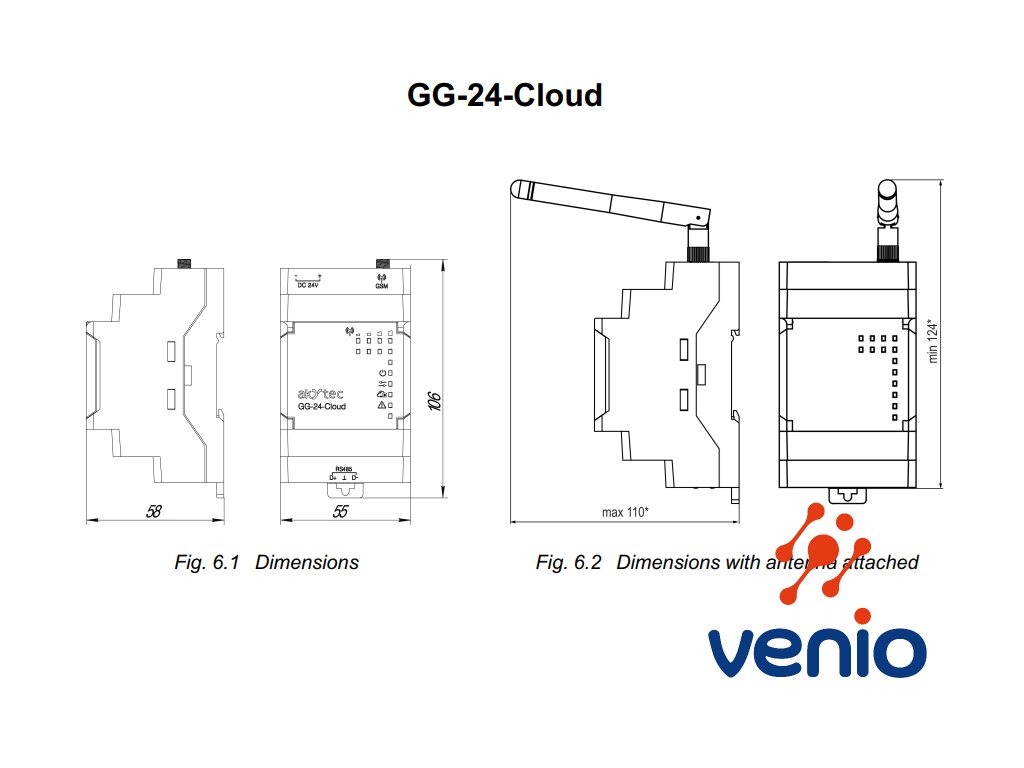

Rozmery (bez antény): 55x106x58 mm
Hmotnosť: cca 0,15 kg
Prevádzková teplota: −40 … +55 °C

Porovnanie GE-24-Cloud a GG-24-Cloud:
Model GE-24-Cloud je sieťová brána určená pre pripojenie Modbus RTU alebo Modbus ASCII zariadení do služby akYtec Cloud prostredníctvom pevnej Ethernet siete (LAN). Je ideálna pre aplikácie, kde je dostupná stabilná sieťová infraštruktúra – napríklad v rozvádzačoch, technologických centrách alebo priemyselných objektoch s internetovým pripojením. Zariadenie sa konfiguruje cez Micro-USB port pomocou softvéru akYtec Tool Pro, následne sa pridáva do účtu v akYtec Cloud.

Naopak, model GG-24-Cloud je určený pre miesta, kde pevné sieťové pripojenie nie je dostupné. Využíva mobilnú sieť GSM/GPRS (2G) a prenáša dáta do akYtec Cloud prostredníctvom SIM karty. APN nastavenia sa vykonávajú odoslaním SMS na číslo SIM karty, ostatná konfigurácia (RS485 parametre, pripojené zariadenia, sampling) sa nastavuje priamo v rozhraní akYtec Cloud po pripojení zariadenia.

Obe verzie podporujú rovnaké komunikačné protokoly Modbus RTU, Modbus ASCII a akYtec* a majú rovnaké technické parametre (napájanie 24 V DC, galvanické oddelenie, montáž na DIN lištu, IP20, pracovná teplota −40…+55 °C).

Hlavný rozdiel:

• GE-24-Cloud = pripojenie cez Ethernet (LAN), konfigurácia cez USB.

• GG-24-Cloud = pripojenie cez GPRS/2G, konfigurácia cez SMS a akYtec Cloud.

Model GE-24-Cloud sa používa v objektoch s pevným internetovým pripojením, kým GG-24-Cloud je vhodný pre vzdialené alebo mobilné aplikácie – napríklad čerpacie stanice, vodárenské systémy, studne, poľnohospodárske technológie alebo rozvádzače v teréne.

*Pripojiť možno len zariadenia uvedené v knižnici akYtec.
