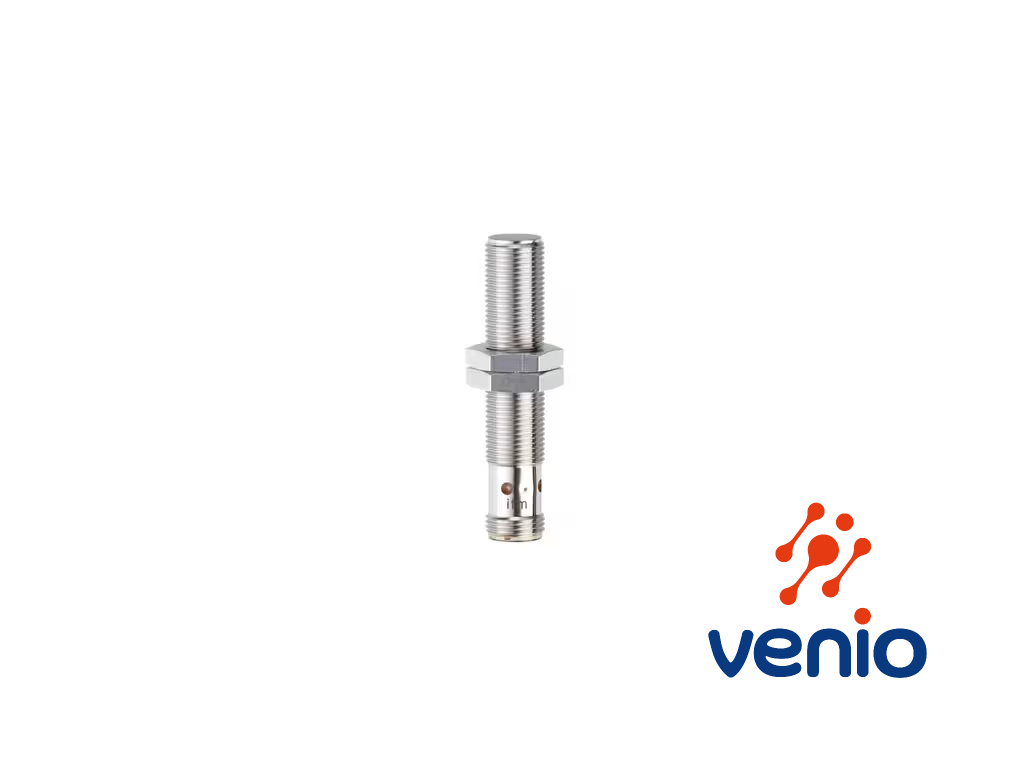

IFC258 celokovový indukčný snímač M12, 3 mm, PNP NO, zapustená montáž

Podrobný popis

IFC258 celokovový indukčný snímač M12, 3 mm, PNP NO, zapustená montáž

IFC258 je celokovový indukčný snímač v závitovom puzdre M12 určený na bezkontaktnú detekciu kovových objektov. Je vhodný pre priemyselnú automatizáciu, obrábacie stroje a prostredie s výskytom chladiacich kvapalín alebo mazív a olejov. Celokovové púzdro a čelná snímacia strana umožňuje inštalovať snímač aj pre aplikácie kde pôsobí tlak do 100 bar.

Hlavné funkcie indukčného snímača IFC258:

• Bezkontaktná detekcia kovových objektov
• Spínacia vzdialenosť 3 mm
• Pracovná vzdialenosť 0 až 2,4 mm
• PNP spínací výstup, funkcia NO
• Žltá LED signalizácia stavu výstupu
• Ochrana proti skratu, preťaženiu a prepólovaniu
• Použitie v obrábacích strojoch, chladiacich kvapalinách a mazivách

Hlavné vlastnosti IFC258:

• Napájanie: 10 až 30 V DC
• Výstup: PNP, NO, maximálne 100 mA
• Puzdro: celokovové, nehrdzavejúca oceľ 316L
• Rozmer: M12 x 1, dĺžka 60 mm
• Pripojenie: konektor M12, kódovanie A, 3 pozlátené kontakty
• Krytie: IP67, IP68, Coolant

Snímač IFC258 má celokovové závitové puzdro a aktívnu plochu z nehrdzavejúcej ocele 1.4404 / 316L. Aktívna plocha je tlakovo odolná do 100 bar. Konštrukcia je určená pre priemyselné aplikácie, priemyselnú automatizáciu a použitie v obrábacích strojoch, kde môže byť snímač vystavený chladiacim kvapalinám alebo mazivám.

Meracie a spínacie parametre:
Spínacia vzdialenosť: 3 mm
Pracovná vzdialenosť: 0 až 2,4 mm
Spínacia frekvencia: 100 Hz
Hysterézia: 1 až 20 % zo Sr

Korekčné faktory podľa materiálu:
Oceľ: 1
Nehrdzavejúca oceľ: 0,6
Mosadz: 0,7
Hliník: 0,6
Meď: 0,3

Elektrické údaje:
Elektrické vyhotovenie: PNP
Výstupná funkcia: spínač NO
Prevádzkové napätie: 10 až 30 V DC
Prúdový odber: menej ako 20 mA
Trvalá prúdová zaťažiteľnosť výstupu: 100 mA
Maximálny úbytok napätia na výstupe: 2,5 V
Trieda ochrany: III
Ochrana proti prepólovaniu: áno
Ochrana proti skratu: áno
Typ ochrany proti skratu: taktovaná
Ochrana proti preťaženiu: áno

Elektrické pripojenie:
Konektor: M12 samec
Kódovanie: A
Počet kontaktov: 3
Vyhotovenie kontaktov: pozlátené
Pin 1: L+
Pin 3: L-
Pin 4: digitálny výstup OUT, NO

Mechanické údaje:
Vyhotovenie puzdra: závitové, celokovové
Závit: M12 x 1
Dĺžka snímača: 60 mm
Spôsob montáže: zapustená montáž
Materiál puzdra: nehrdzavejúca oceľ 1.4404 / 316L
Materiál aktívnej plochy: nehrdzavejúca oceľ 1.4404 / 316L
Materiál LED okienka: PEI
Materiál upevňovacích matíc: nehrdzavejúca oceľ 1.4404 / 316L
Uťahovací moment: 15 Nm
Hmotnosť: 28,3 g
Dodávané príslušenstvo: 2 upevňovacie matice
Obsah balenia: 1 ks

Prevádzkové podmienky:
Teplota okolia: -25 až 70 °C
Krytie: IP67, IP68, Coolant
Tlaková odolnosť aktívnej plochy: 100 bar, 10 MPa
Odolnosť proti mechanickému nárazu: 1 J

Signalizácia:
Spínací stav: žltá LED
Vyhotovenie signalizácie: 4 LED pozície po obvode, rozmiestnené po 90°

Typické použitie:

* Detekcia kovových objektov v priemyselnej automatizácii
* Použitie v obrábacích strojoch
* Aplikácie s výskytom chladiacich kvapalín
* Aplikácie s výskytom mazív
* Prevádzky vyžadujúce celokovové puzdro a tlakovú odolnosť aktívnej plochy do 100 bar
