PR205-24.5.2 Programovateľné relé 24VDC, 8DI, 4AI, 8DO, 3AOu, Ethernet, 2RS485, USB
Kód: 156317Súvisiaci tovar
Podrobný popis

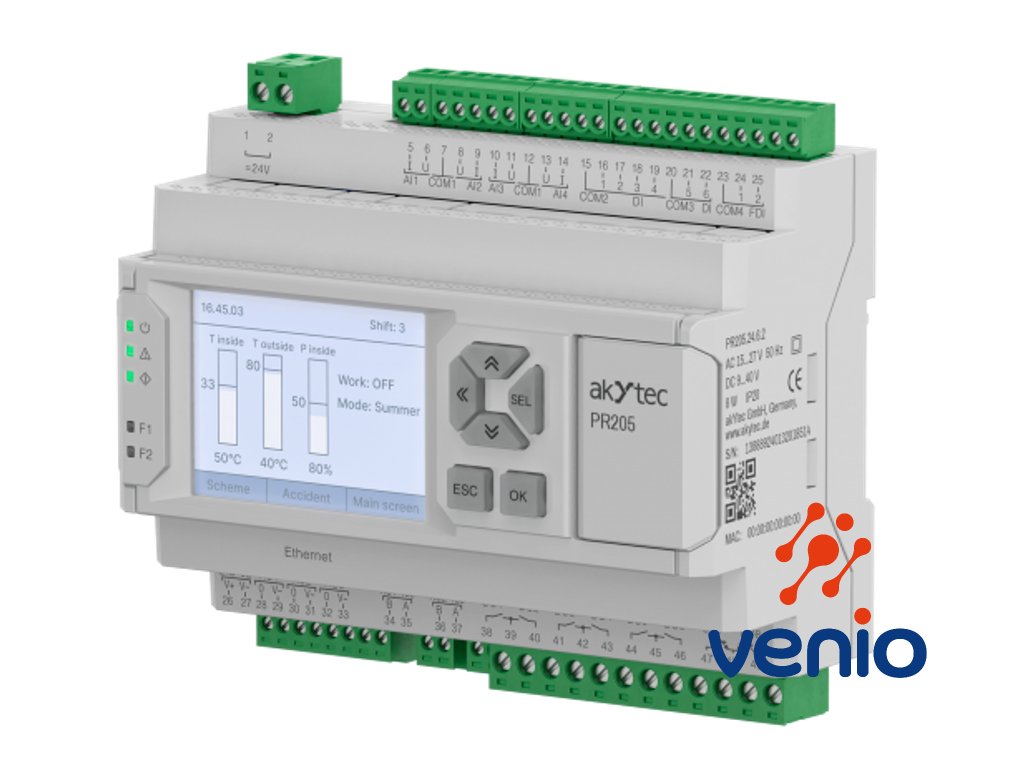

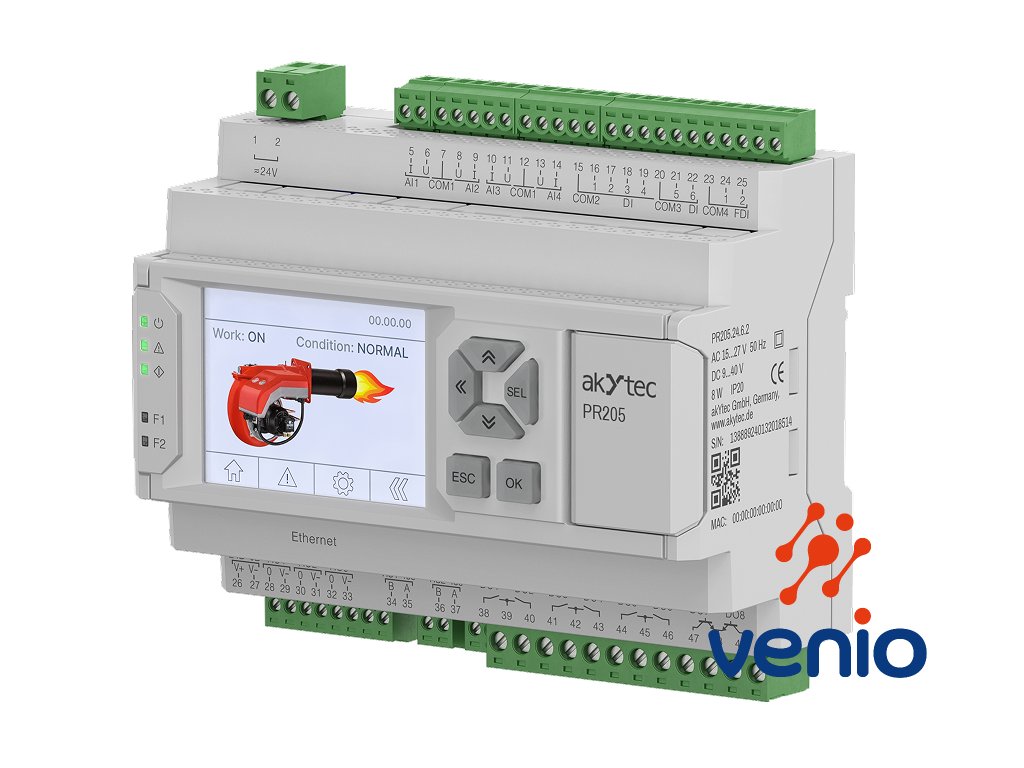

Programovateľné relé PR205-24.5.2 s grafickým displejom
24VDC, 8DI (6DI+2FDI), 8DO (6x relé + 2x NPN), 4AI (univerzálne aj ako DI), 3xAO univerzálne, 2x indikačná LED
Ethernet Modbus TCP (akytec Cloud), 2xRS485 (Modbus RTU/ASCII), USB
Grafický displej IPS LCD 2,4", 320x240 pixel, 65535 farieb

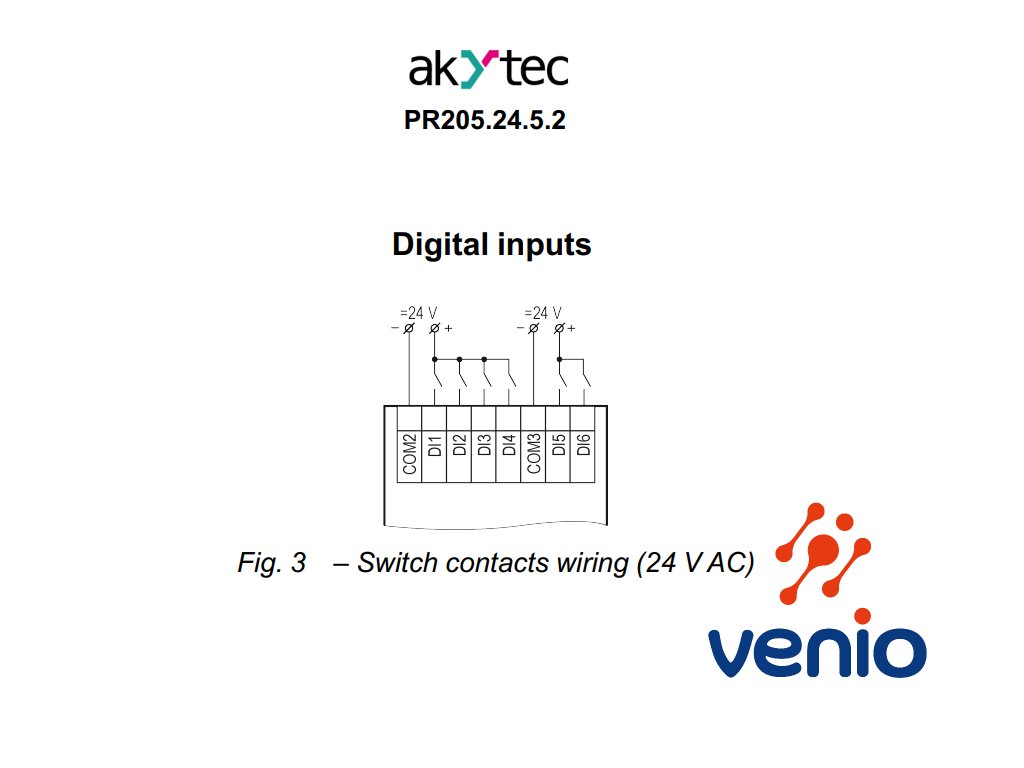

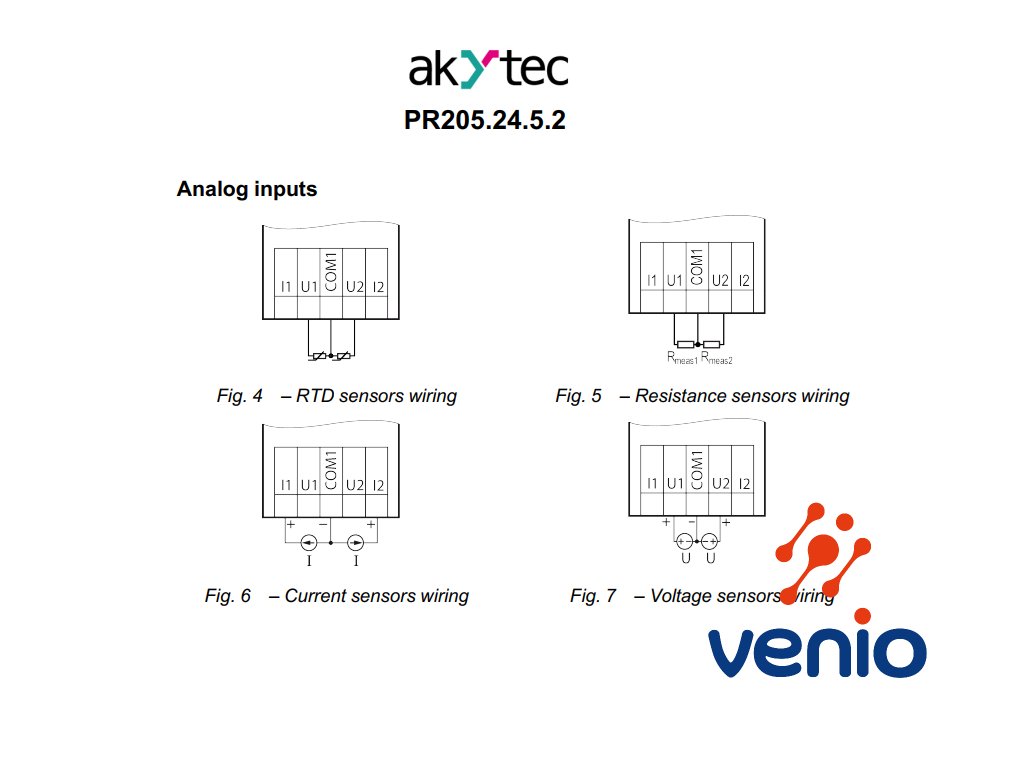

- analógové vstupy: 4x (univerzálny: 0-10 V, 4-20 mA, 0...4 kohm, digitálny signál DI)
- digitálne výstupy: 8x (6x relé, 5A@230VAC/3A@30VDC + 2x NPN Transistor, 200mA, 60V)
- analógové výstupy: 3x univerzálne (4-20mA / 0-10V)
- indikačné programovateľné LED 2x
- grafický displej IPS LCD 2,4", 320x240 pixel, 65535 farieb

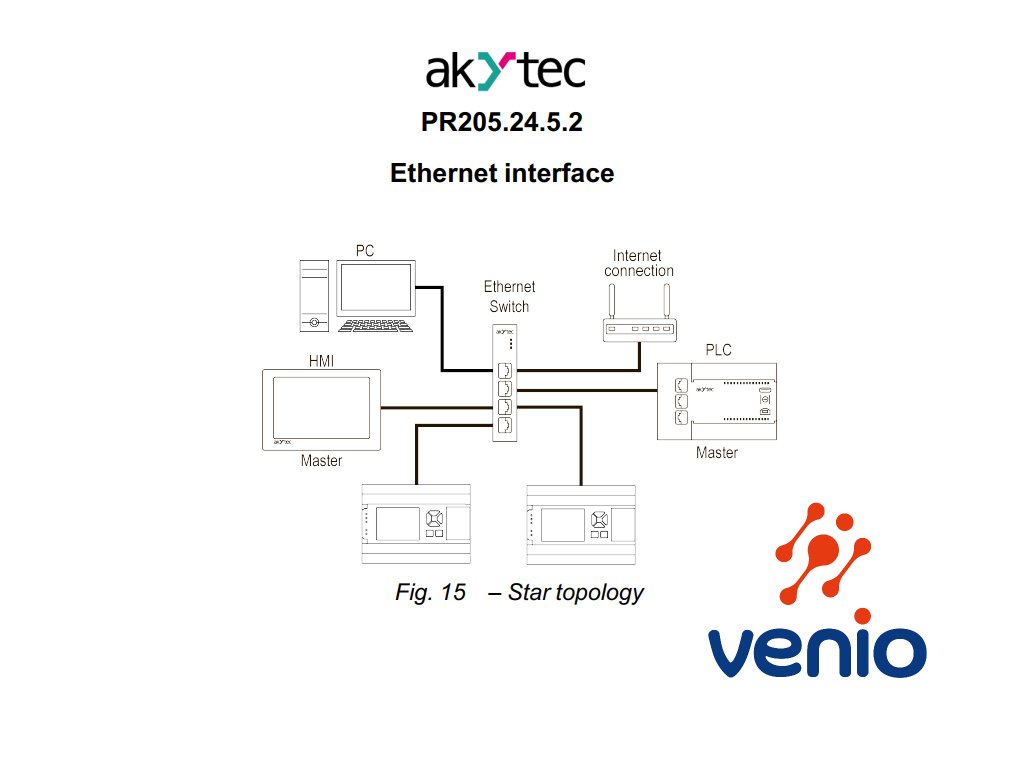

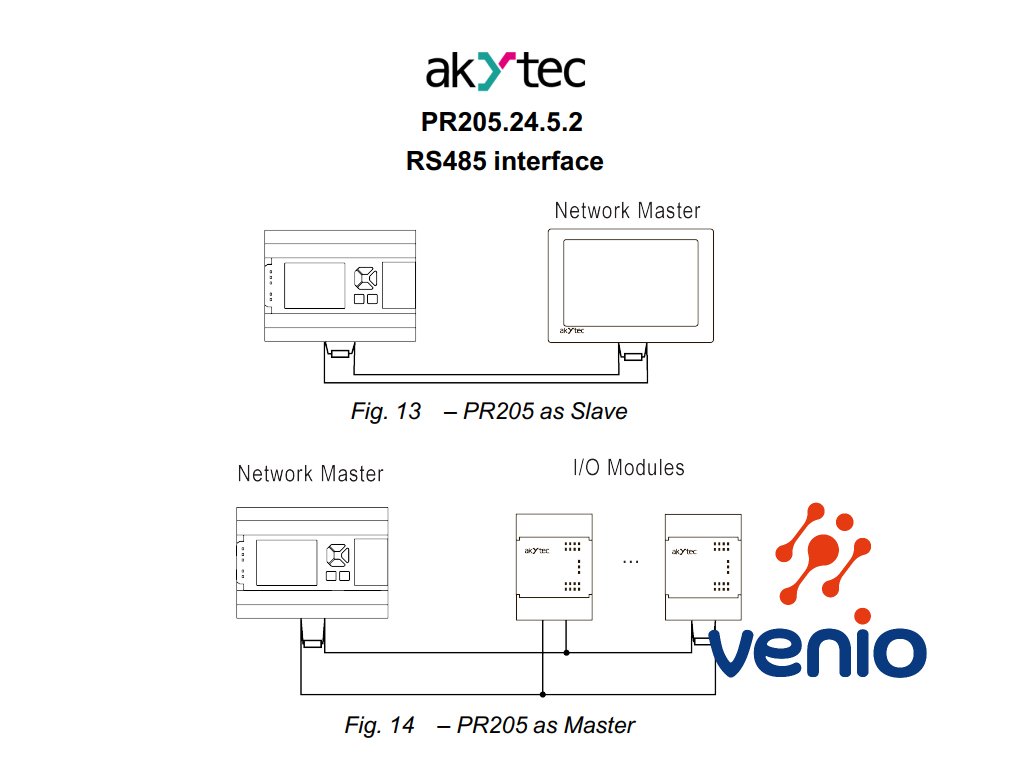

- sieťové rozhranie 1x Ethernet Modbus TCP, 2xRS485 Protokol: Modbus RTU / ASCII, možnosť pripojenia do Akytec Cloud
- napájanie 24V DC, 8W
- RTC (hodiny reálneho času)

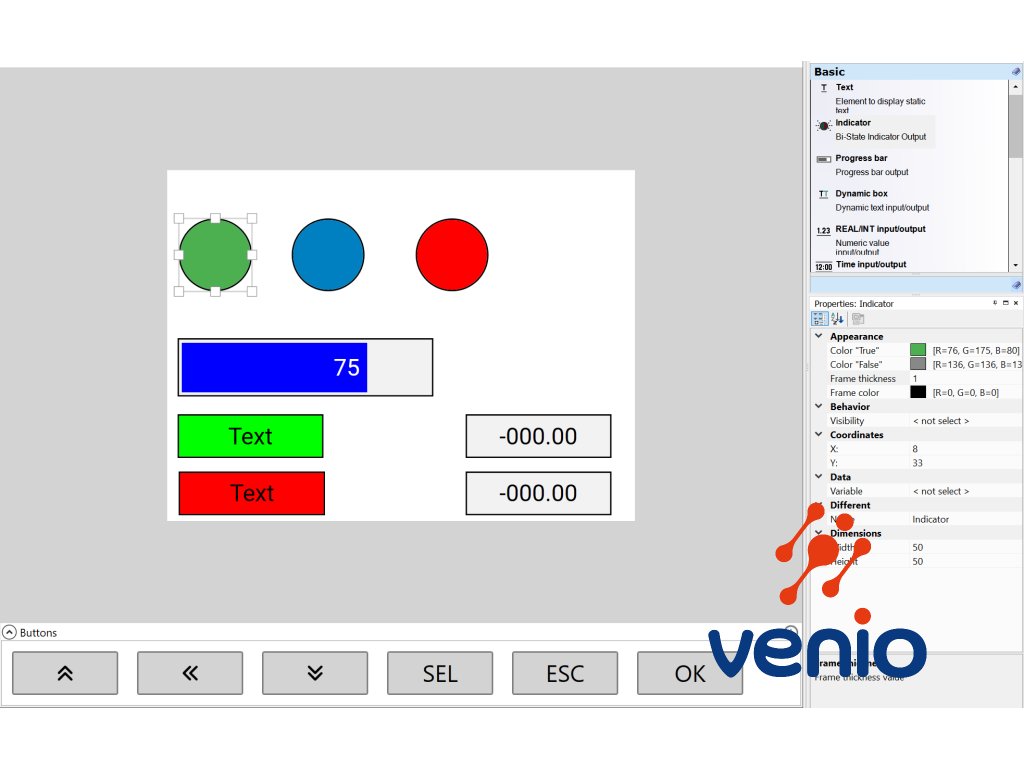

- programovacie prostredie akYtec ALP 2.10 (zdarma na stiahnutie, viď link nižšie)
- USB pripojenie pre programovanie a debugging
- 6x tlačidlo na ovládanie pre obsluhu
- teplota prostredia: -40...+55°C
- krytie: IP20
- montáž na DIN lištu

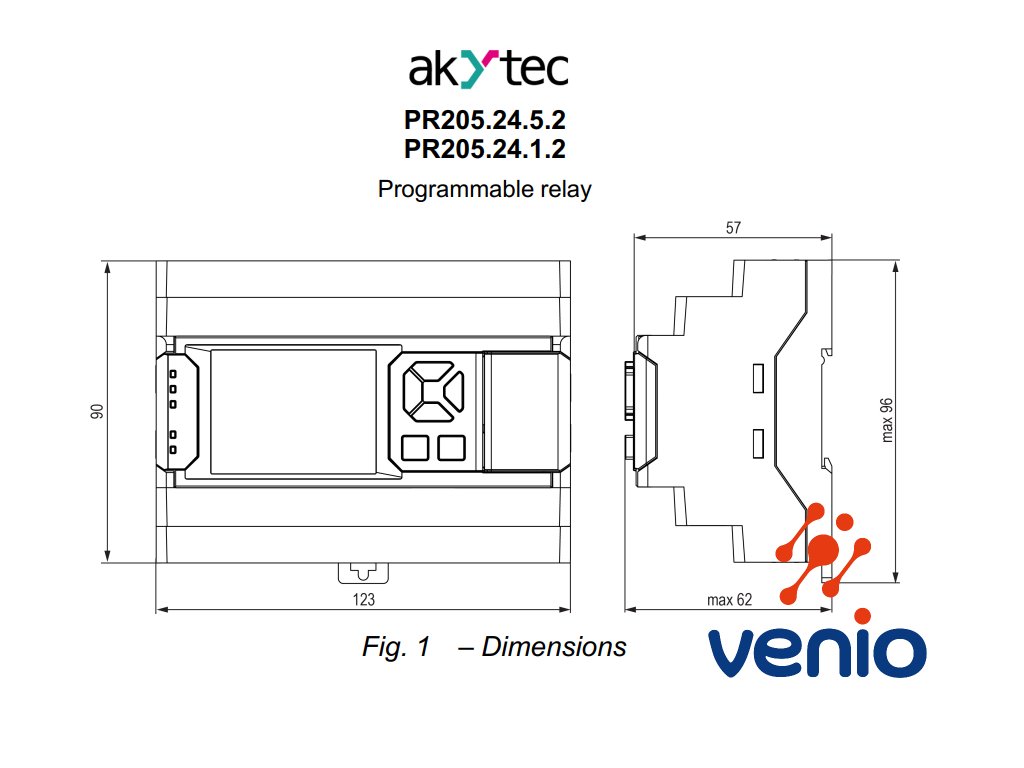

- rozmery 123 x 96 x 62 mm
Prémiové funkcie, ktoré PR205 prinášajú viac úžitku za menej peňazí
- Podpora širokej škály snímačov – priame pripojenie Pt500/Pt1000, Cu/Ni RTD, NTC/PTC, s meracím rozsahom –200…+850 °C.

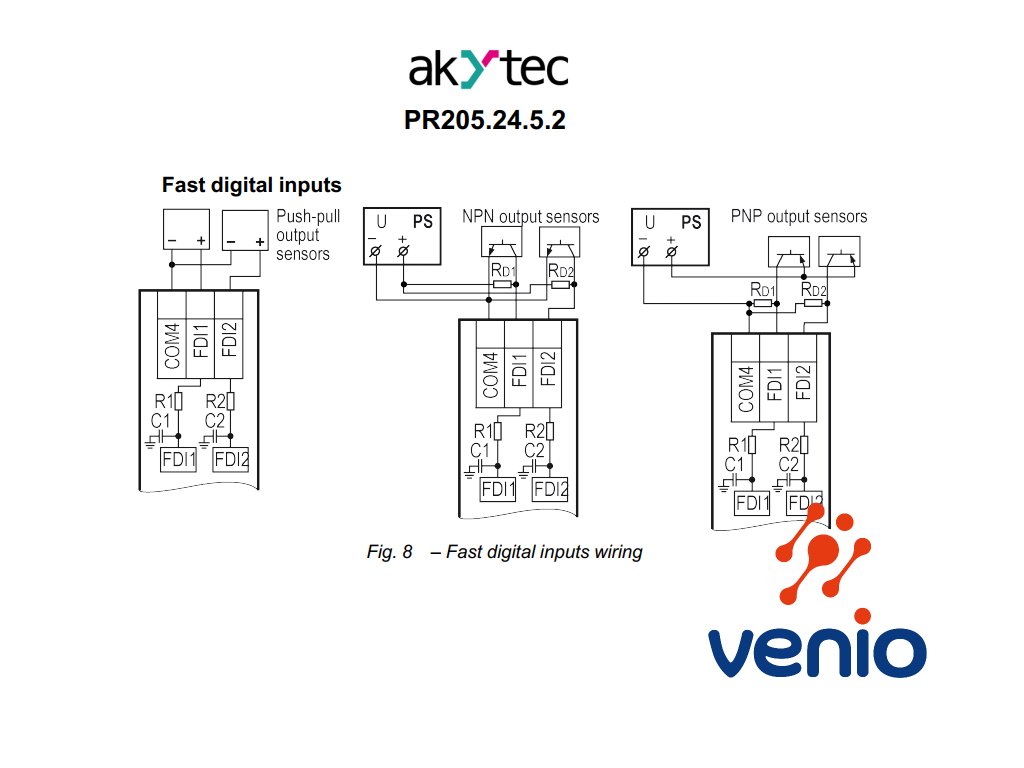

- Rýchle spracovanie signálov – 1 ms cyklus programu, rýchle DI až do 100 kHz.
- Bezpečnostné režimy (Safe State) – možnosť definovať stav výstupov pri strate komunikácie.
- Pokročilé dátové logovanie – až 50 log súborov, interval od 10 s, šifrovanie pomocou DES algoritmu.
- Plynulé škálovanie signálov – zadanie spodnej/hornej hranice a zobrazenie priamo v jednotkách meranej veličiny (napr. °C, kPa).
- Programovateľné LED a tlačidlá – pre rýchle ovládanie, signalizáciu a diagnostiku.
- Rozšírená HMI funkcionalita – grafické objekty, progress bary, dynamické texty, editovateľné polia, automatické formátovanie čísel.
- Integrácia do akYtec Cloud - možnosť využívať bezplatne s produktami akYtec – diaľkové riadenie a monitoring, import konfigurácie cez JSON.
- Odolnosť voči EMC podľa IEC 61000-6-2/6-4 – vhodný aj do priemyselného prostredia.
- Rýchla výmena zariadenia – odnímateľné svorkovnice, jednoduchá údržba, výmena batérie RTC bez straty nastavení.
Príklady použitia v praxi
- HVAC systémy - klimatizácia, chladenie a vykurovanie – ovládanie ventilátorov, klapiek, čerpadiel, vykurovacích okruhov.
- Priemyselné aplikácie – automatizované riadenie menších výrobných liniek, dopravníkov, dávkovania, jednoúčelových strojov.
- Energetický manažment – zber údajov zo snímačov spotreby, riadenie a spínanie záťaže, wattrouting.
- Automatizácia budov – osvetlenie, tienenie, klimatizácia, rampy a prístupové systémy, odsávanie, tlak vzduchu alebo vody a pod...
Dodatočné parametre
| Kategória: | Programovateľné relé a riadenie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
| Napájanie: | 24 VDC |
| Vstupy/Výstupy: | 8DI, 4AI, 8DO (6x relé + 2x NPN), 3AO |
| Vstupný signál: | 0-10V, NTC, PTC, 4-20mA, RTD, 0-600 kOhm |
| Displej: | 2,4" 320x240 pixel |
| Sériová zbernica: | 2x RS485 (Modbus RTU/ASCII), Modbus TCP / Ethernet |
| Indikačná LED: | 2x (zelená, červená) |
-
Anglický manuál pre programovateľné relé PR205 - všetky verzie (14.8 MB)
-
Skrateny návod EN PR205-24.5.2 (2.5 MB)
Predstavenie a popis PR200
