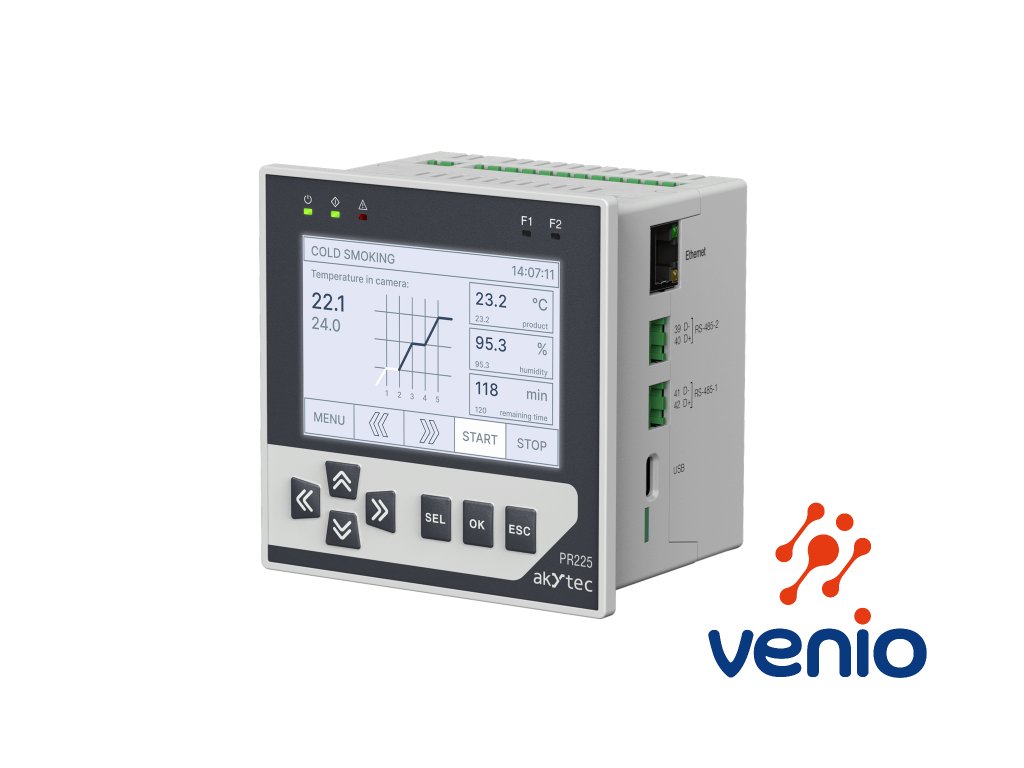

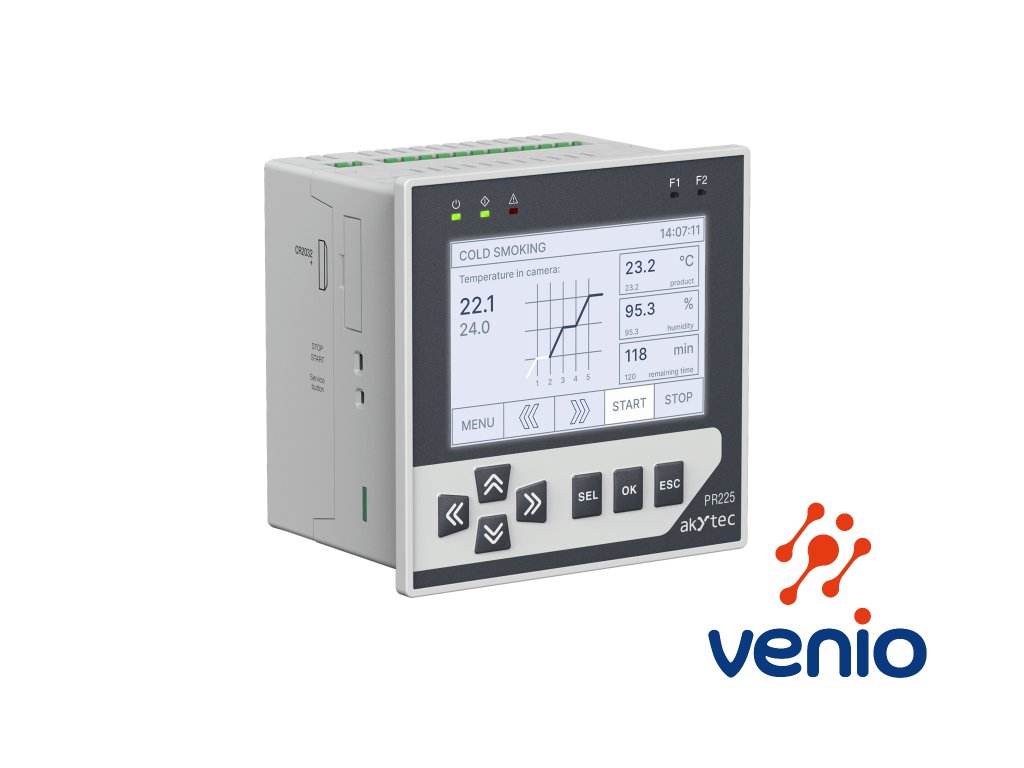

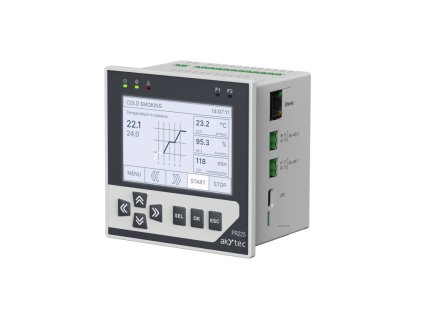

PR225.24.2.2 Programovateľné relé a HMI 3,5", 24VDC, 8DI, 4AI, 8DO, 2AOu, Ethernet, 2RS485, USB-C

Programovateľné relé a HMI typ PR225.24.2.2 je mini PLC určené na riadenie technologických procesov v priemysle, poľnohospodárstve, budovách, vykurovaní a chladení (HVAC systémoch). Umožňuje tvorbu vlastných algoritmov v prostredí akYtec ALP (FBD) a konfiguráciu pomocou akYtec ToolPro. Vďaka 3,5" grafickému IPS LCD displeju a jednoduchej montáži na ovládací panel alebo na dvere rozvádzača, môže slúžiť ako lokálne HMI bez potreby samostatného panelu. Ethernetové a RS-485 pripojenia umožňujú komunikáciu v sieti Modbus TCP/RTU/ASCII, rozšírenie I/O cez moduly Mx110 a Mx210 alebo pripojenie do akYtec Cloud pre vzdialený dohľad.

Základné vlastnosti:
• 3,5″ farebný IPS displej, rozlíšenie 480×320 px

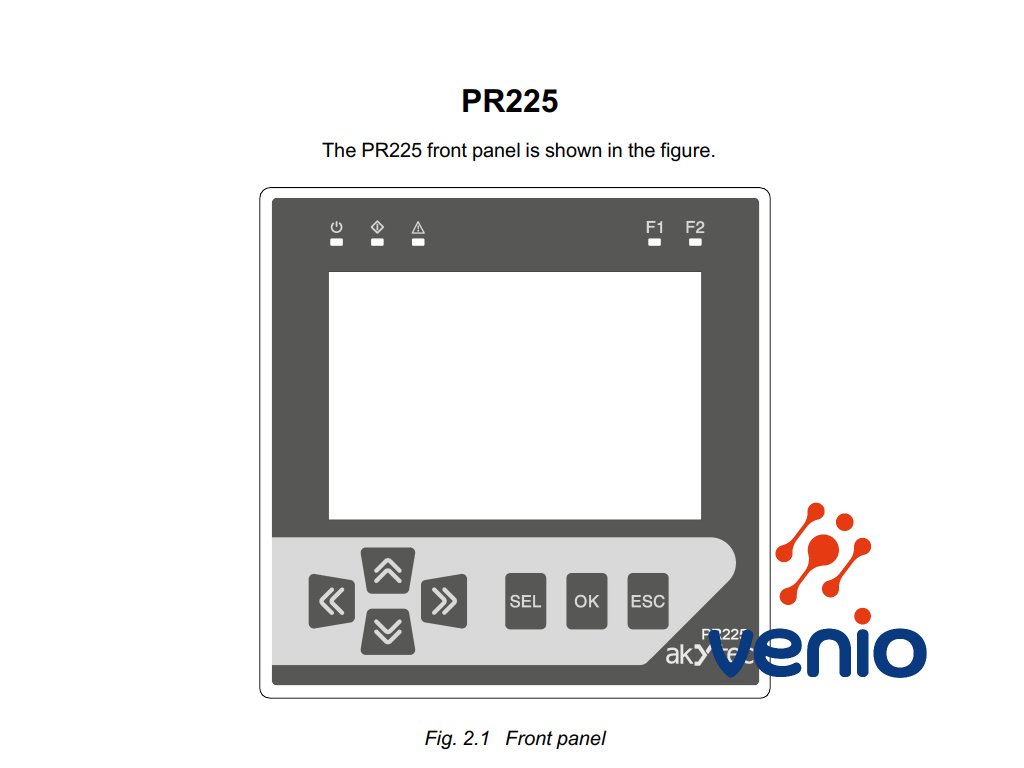

• 7 programovateľných tlačidiel na čelnom paneli
• 5 LED (3 servisné, 2 používateľské)
• Rýchla výmena vďaka odnímateľným svorkám

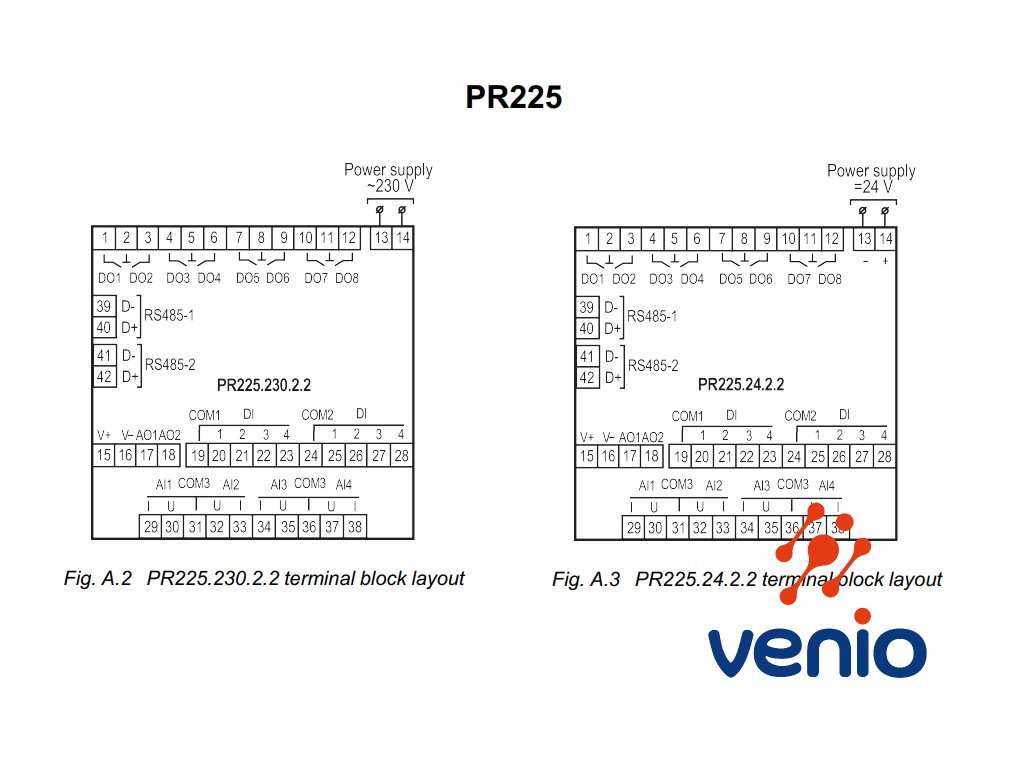

Vstupy a výstupy:

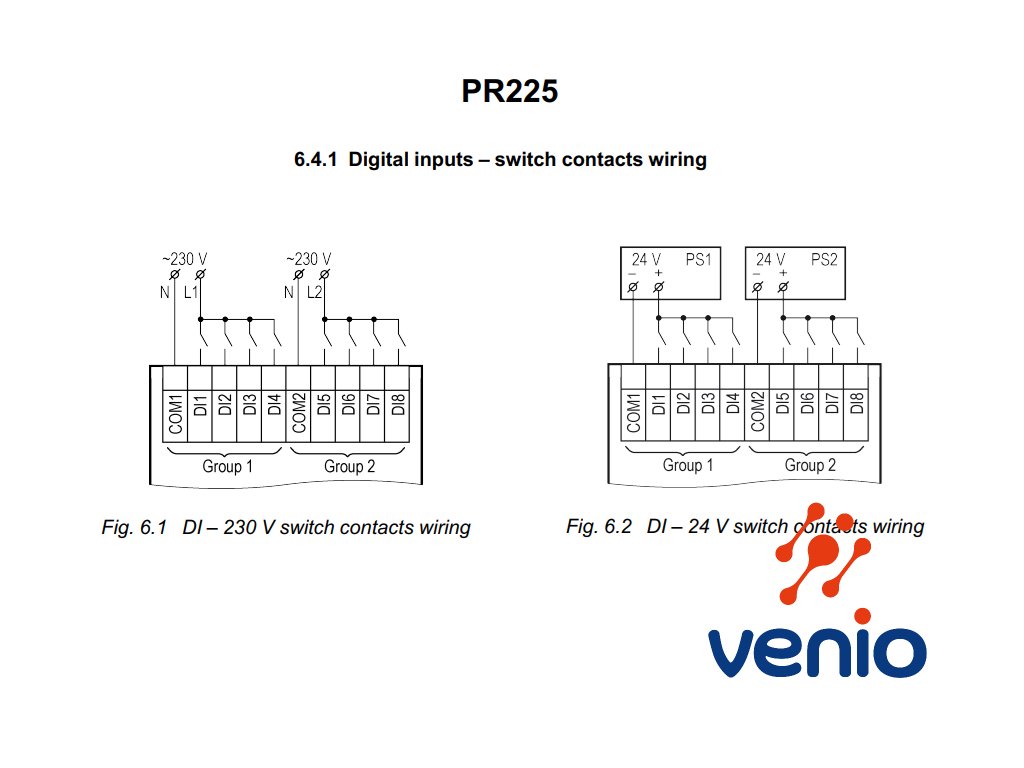

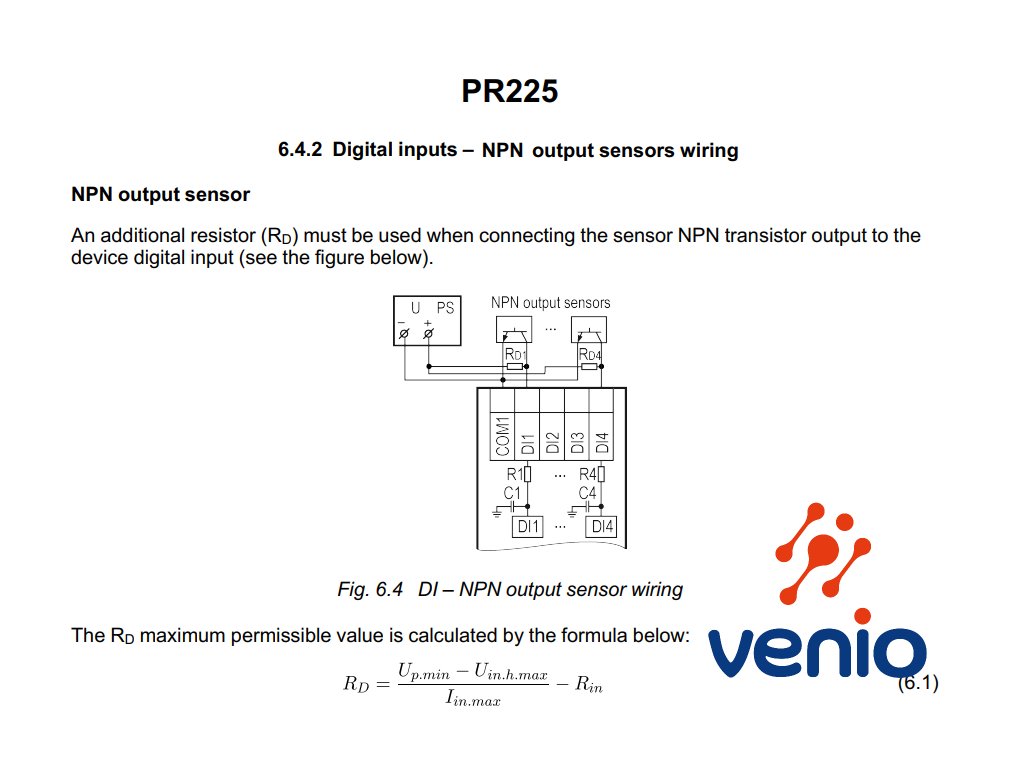

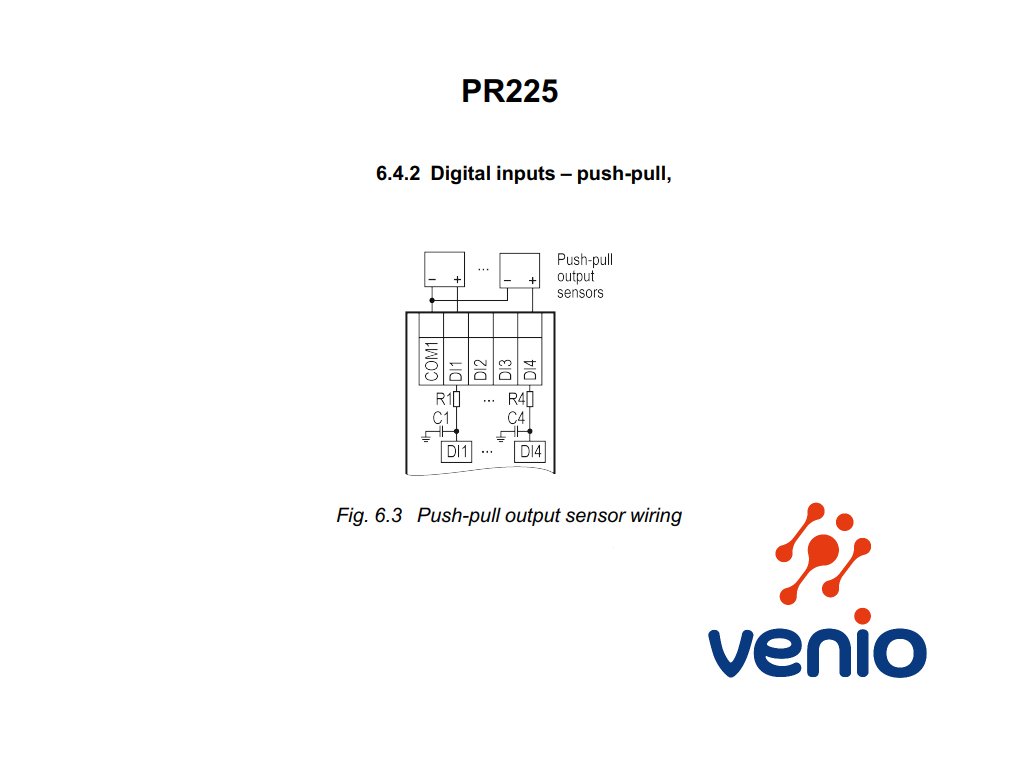

• 8 digitálnych vstupov (24 VDC alebo 230 VAC podľa verzie)

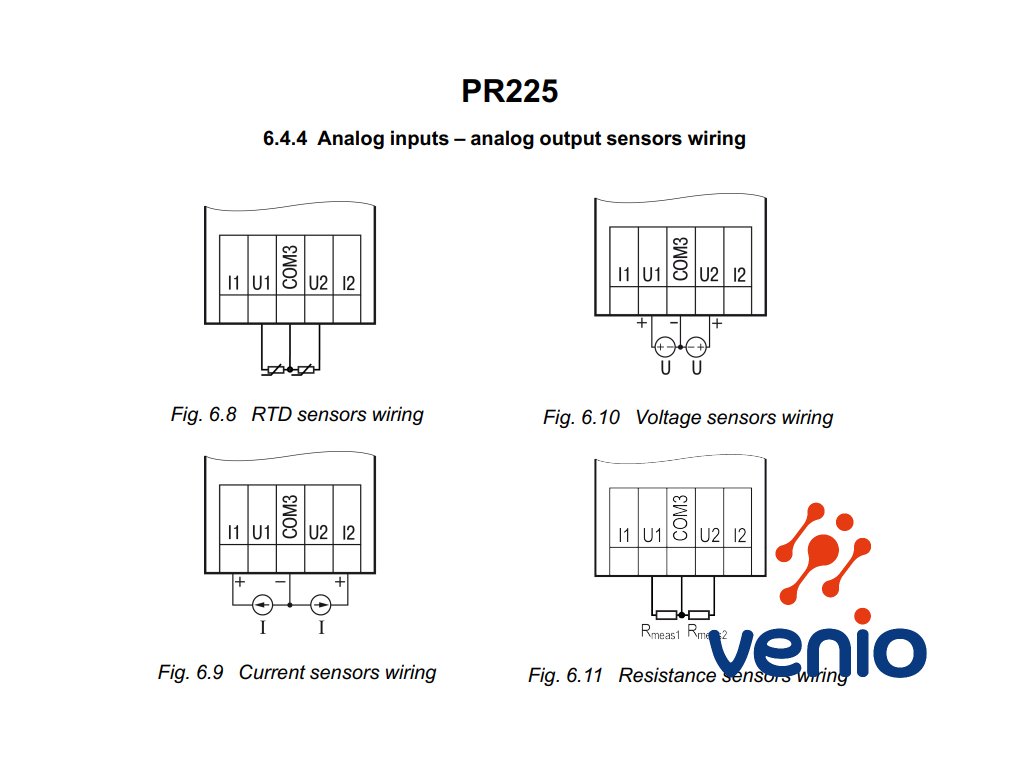

• 4 analógové vstupy (možné prepnúť aj na digitálne) pre signály:
– 0…10 V, 4…20 mA, RTD (Pt500, Pt1000, Cu500, Cu1000, Ni1000),
– NTC/PTC termistory do 50kOhm (B57861S séria, KTY82-xxx)
• 8 digitálnych výstupov (relé NO, 250 VAC/5 A, 30 VDC/3 A)

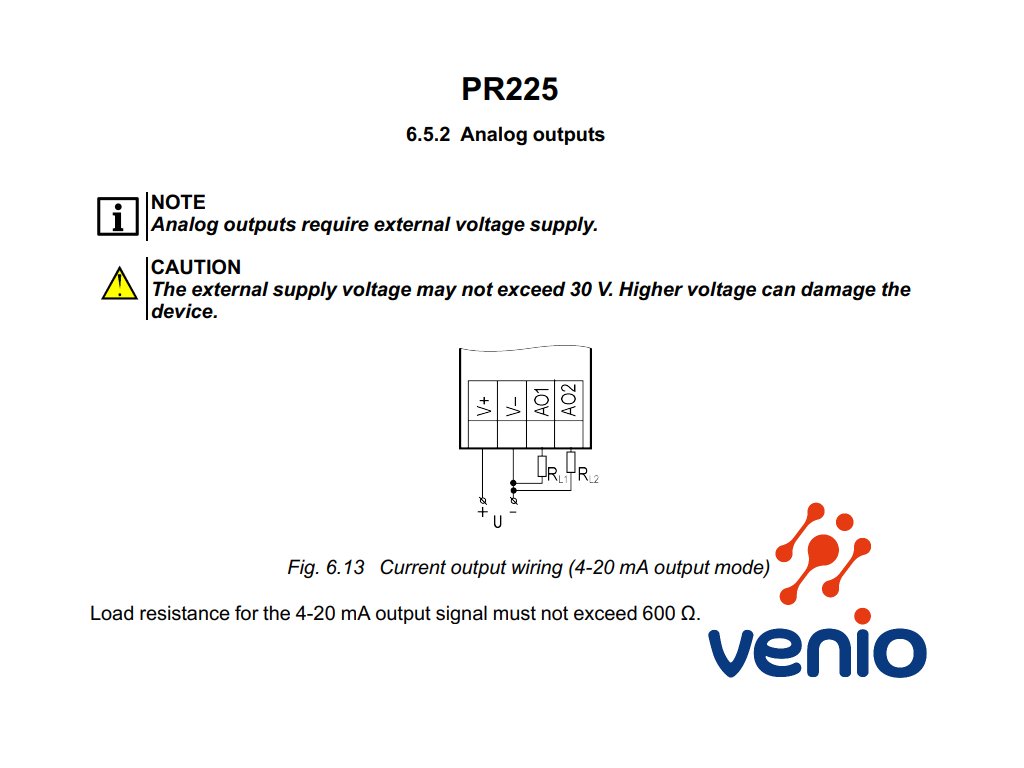

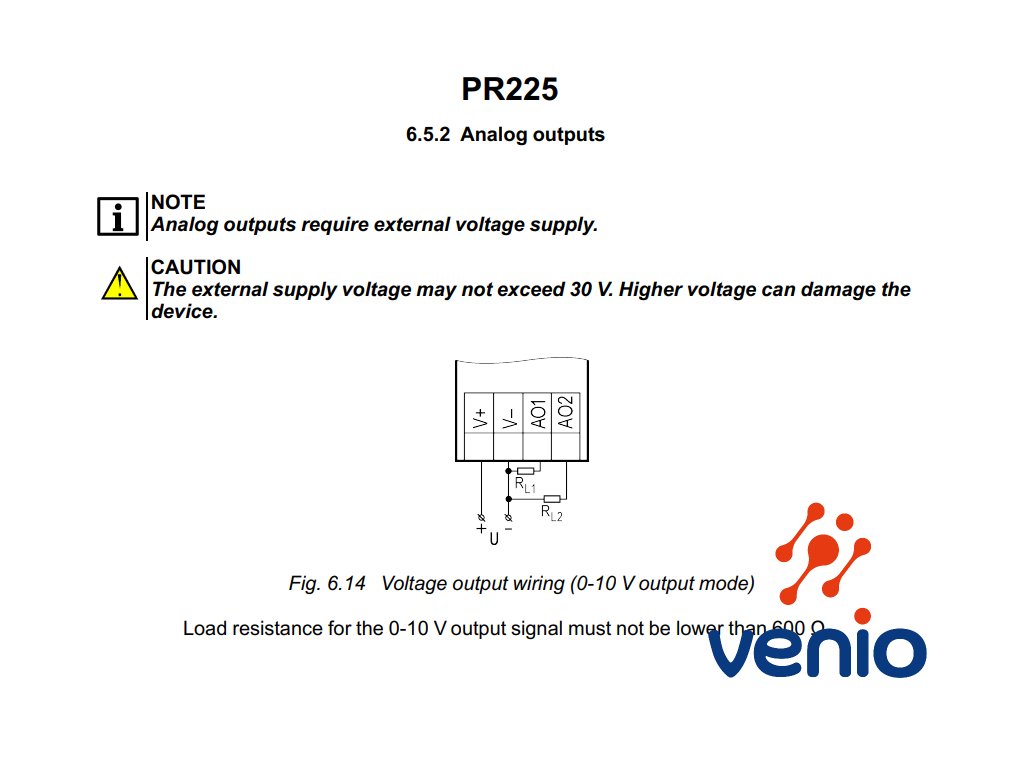

• 2 analógové výstupy (0…10 V / 4…20 mA)

Komunikácia:

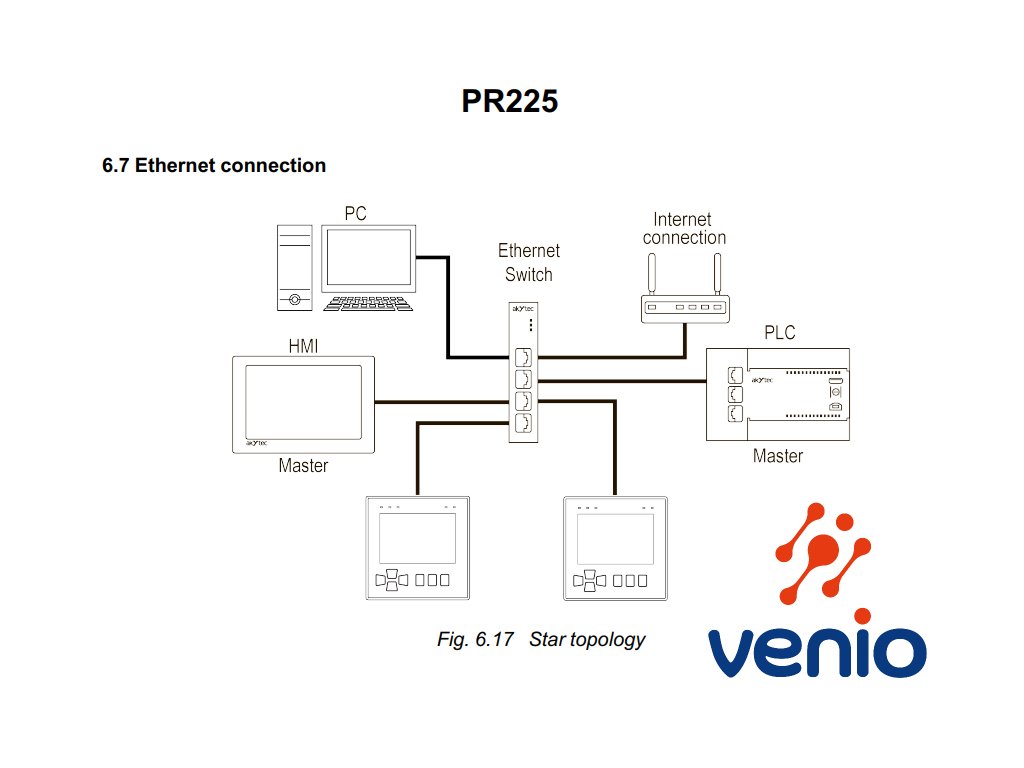

• Ethernet 10/100 Mbit/s – Modbus TCP (Master/Slave)

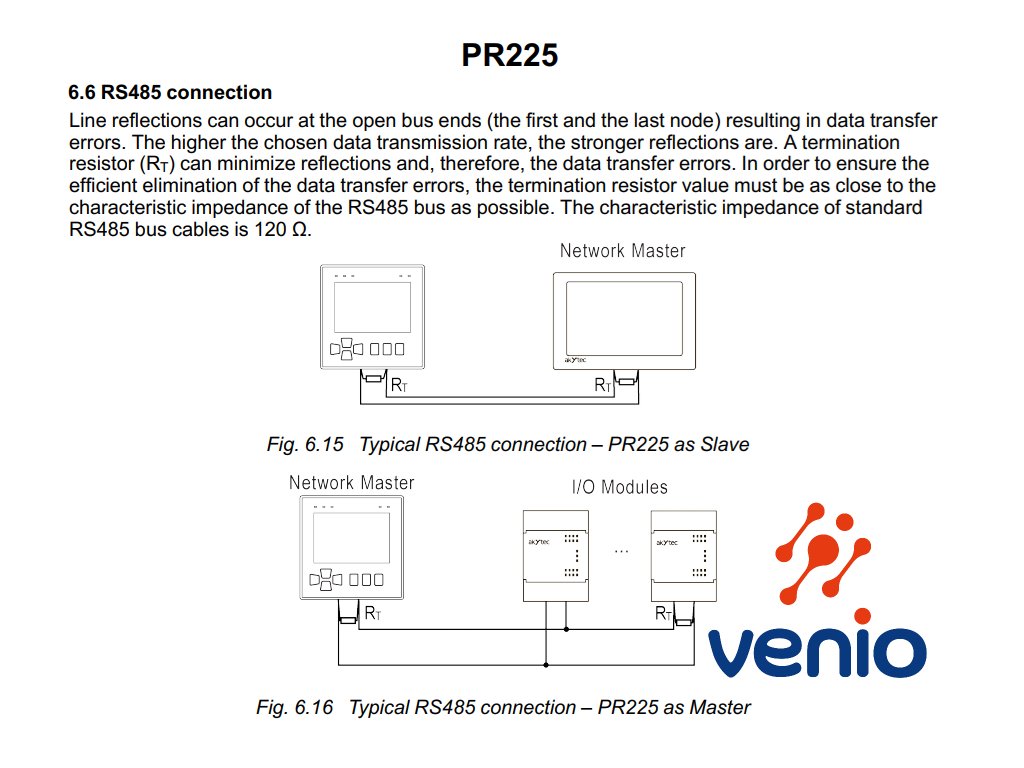

• RS-485 ×2 – Modbus RTU/ASCII (Master/Slave)
• USB-C – programovanie a konfigurácia

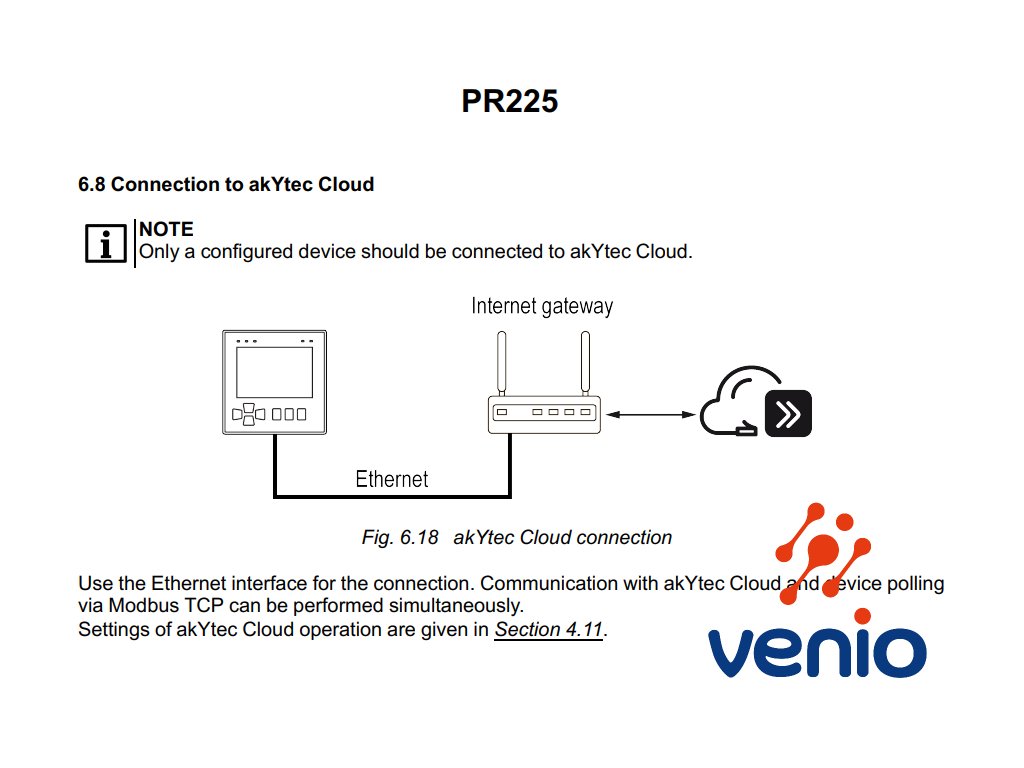

• Priama integrácia do akYtec Cloud
• Možnosť rozšírenia I/O cez moduly RS485 Mx110, alebo Ethernet Mx210

Pamäť a funkcie:
• Reálny čas (RTC) s batériou CR2032 (životnosť ~5 rokov)
• Archív a záznam dát do internej flash pamäte
• 1024 B retain memory
• Logovanie až 50 súborov, min. interval 30 s
• Automatické obnovenie po výpadku napájania

Technické údaje:

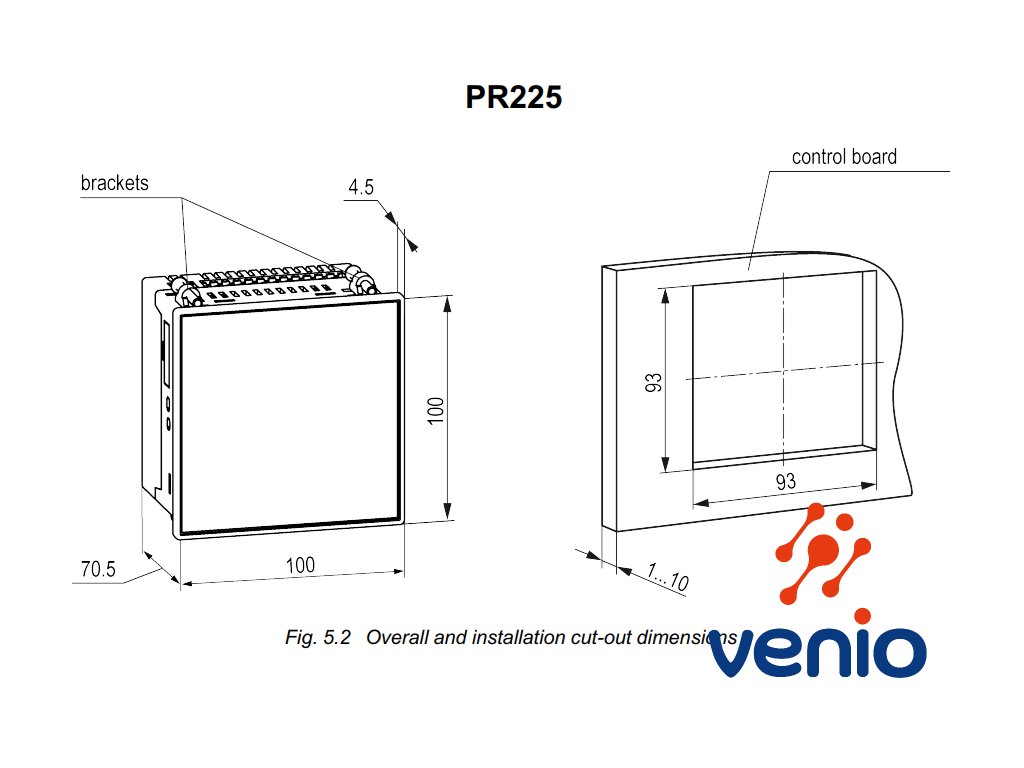

• Rozmery: 100 × 100 × 71 mm
• Montáž: panelová (výrez ≈ 92 × 92 mm)
• Krytie: IP20
• Prevádzková teplota: −40…+55 °C
• Životnosť: ≥ 10 rokov
• Galvanické oddelenie: až 2300 V podľa obvodov
• Spotreba: max. 15 W

Prémiové funkcie, ktoré PR225 prinášajú viac úžitku za menej peňazí

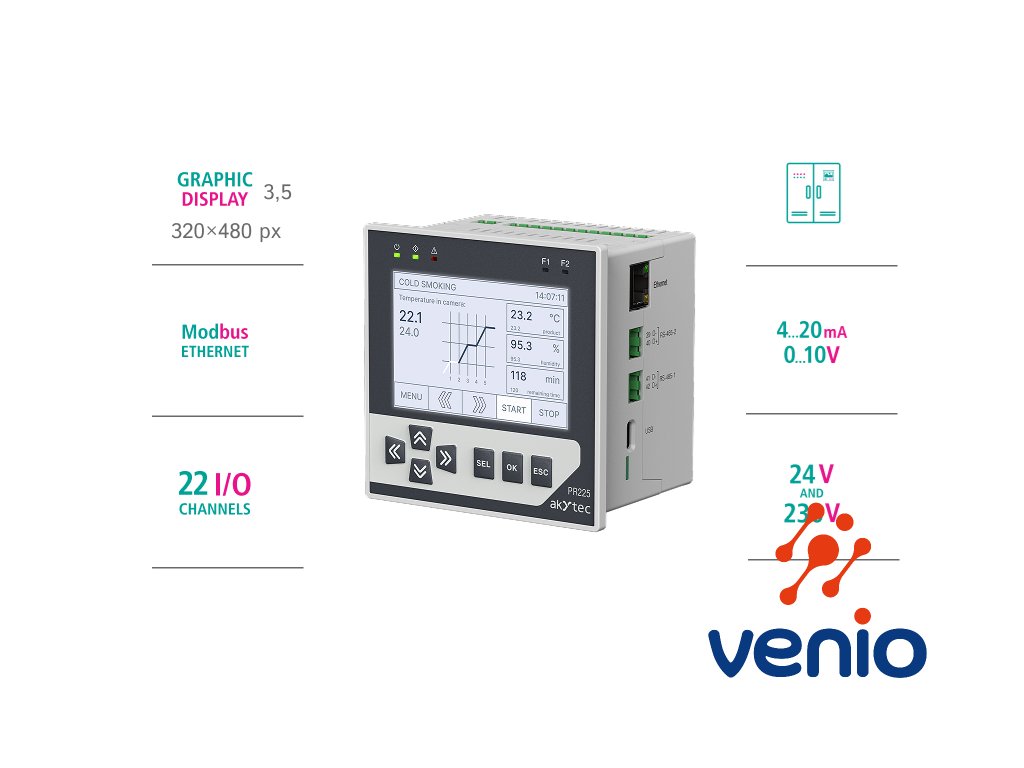

PR225 predstavuje novú generáciu programovateľných relé a HMI od akYtec – kompaktné zariadenie v panelovom prevedení s 3,5" farebným grafickým IPS displejom a Ethernetom. Spája funkcie logického riadenia, vizualizácie a komunikácie v jednom prístroji.
Vďaka displeju s intuitívnym rozhraním a jednoduchým programovaním vizualizácie (drag&drop) ponúka prehľadné zobrazenie procesov. Jednoduché nastavenie vlastností I/O a možnosť vytvárania vlastných HMI obrazoviek priamo v softvéri akYtec ALP bez potreby iných grafických editorov.

Zariadenie je určené pre aplikácie vo vetraní, vykurovaní, klimatizácii, vo vodnom hospodárstve, potravinárskom a všeobecnom priemysle. Umožňuje montáž priamo do ovládacích panelov a dvier rozvádzača. Vďaka vstavaným rozhraniam Ethernet a RS-485 je možné PR225 začleniť do distribuovaných systémov, rozšíriť jeho vstupy a výstupy prostredníctvom modulov Mx210 a Mx110 alebo pripojiť zariadenie do akYtec Cloud pre vzdialený dohľad a správu zariadení.

- Podpora širokej škály snímačov – priame pripojenie Pt500/Pt1000, Cu/Ni RTD, NTC/PTC, s meracím rozsahom –200…+850 °C.
- Rýchle spracovanie signálov – 1 ms cyklus programu
- Bezpečnostné režimy (Safe State) – možnosť definovať stav výstupov pri strate komunikácie.
- Pokročilé dátové logovanie – až 50 log súborov, interval od 30 s, šifrovanie pomocou DES algoritmu.
- Plynulé škálovanie signálov – zadanie spodnej/hornej hranice a zobrazenie priamo v jednotkách meranej veličiny (napr. °C, kPa).
- Programovateľné LED a tlačidlá – pre rýchle ovládanie, signalizáciu a diagnostiku.
- Rozšírená HMI funkcionalita – grafické objekty, progress bary, dynamické texty, editovateľné polia, automatické formátovanie čísel.
- Integrácia do akYtec Cloud - možnosť využívať bezplatne s produktami akYtec – diaľkové riadenie a monitoring, import konfigurácie cez JSON.
- Odolnosť voči EMC podľa IEC 61000-6-2/6-4 – vhodný aj do priemyselného prostredia.
- Rýchla výmena zariadenia – odnímateľné svorkovnice, jednoduchá údržba, výmena batérie RTC bez straty nastavení.

Príklady použitia v praxi

- HVAC systémy - klimatizácia, chladenie a vykurovanie – ovládanie ventilátorov, klapiek, čerpadiel, vykurovacích okruhov.
- Priemyselné aplikácie – automatizované riadenie menších výrobných liniek, dopravníkov, dávkovania, jednoúčelových strojov.
- Energetický manažment – zber údajov zo snímačov spotreby, riadenie a spínanie záťaže, wattrouting.
- Automatizácia budov – osvetlenie, tienenie, klimatizácia, rampy a prístupové systémy, odsávanie, tlak vzduchu alebo vody a pod...
