PRM-230.3 analógový rozširujúci modul 4AI, 2AO
Kód: 90726Súvisiaci tovar
Podrobný popis

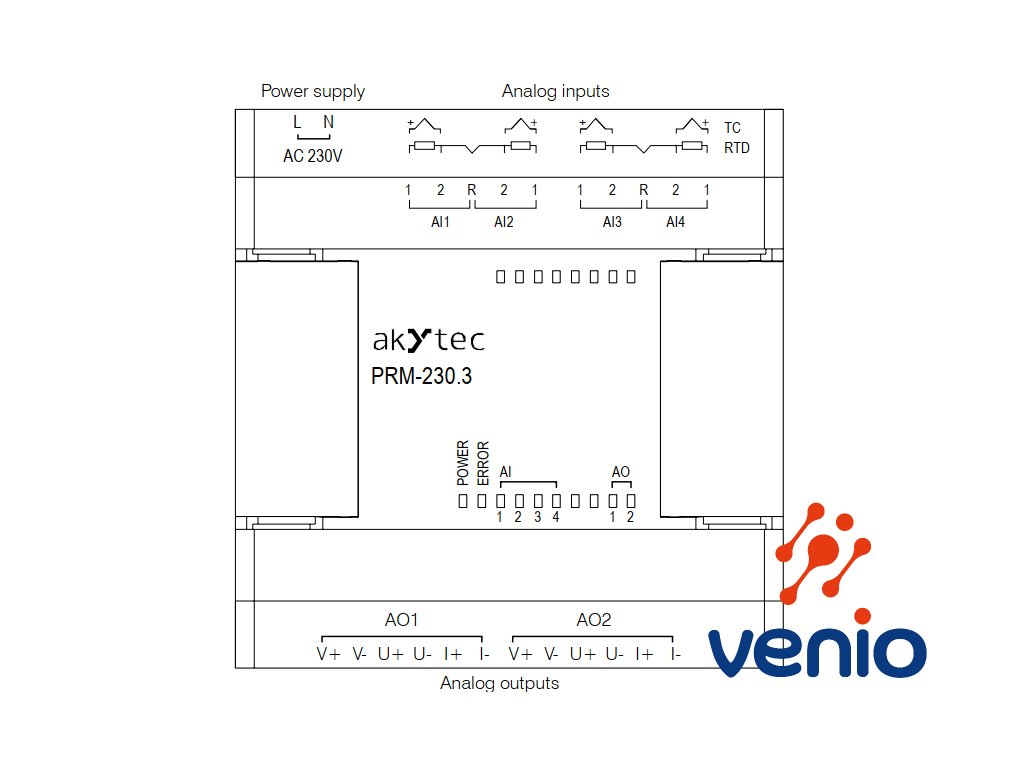

PRM-230.3 Rozširujúci modul analógových vstupov a výstupov
230VAC napájanie
8x LED = 4x AI, 2x AO, 1x napájanie 230VAC, 1x chyba)
4AI - 4x prepínateľný analógový vstup (RTD, TC, 0-4 kohm, (0)4-20 mA, 0-1V)
2AO - 2x nastaviteľný analógový výstup typu (4-20 mA, 0-10 V, 0-5 V, 0-20(24) mA)
Vstupno-výstupné rozširujúce moduly moduly série PRM ponúkajú najjednoduchšie implementovateľné riešenie na rozšírenie počtu vstupov a výstupov programovateľného relé PR200 od akYtec. Rozširujúci vstupno/výstupný modul PRM po pripojení k PR200 umožňuje programovateľnému relé PR200 zaobchádzanie so vstupmi a výstupmi PRM ako so svojimi vlastnými.
Nie sú potrebné žiadne nastavenia komunikácie v porovnaní s podobnými systémami pomocou sieťových protokolov a zachováva sa aj rovnaký vysokorýchlostný výkon ako v základnej jednotke (PR200).
S jednou PRM jednotkou môžete do svojho PR200 pridať buď 8 digitálnych vstupov a 8 reléových výstupov alebo 4 analógové vstupy a 2 analógové výstupy. Ak pripojíte ešte jednu PRM, toto číslo sa zdvojnásobí. Vstupy a výstupy sú konfigurovateľné, čo znamená, že môžete nastaviť každý z nich pre rôzne signály a senzory výberom od 4 do 20 mA, 0 až 10 V, rôznych termočlánkov a RTD, spínacích kontaktov, PNP a ďalších.
Inštalácia modulu PRM je mimoriadne rýchla a ľahká. Stačí iba zacvaknúť na DIN lištu a pripojiť k hlavnému zariadeniu PR200 cez internú zbernicu (flexibilný káblik zbernice je súčasťou dodávky). Interná zbernica poskytuje rýchlejšiu komunikáciu ako bežná kombinácia RS485 a Modbus.

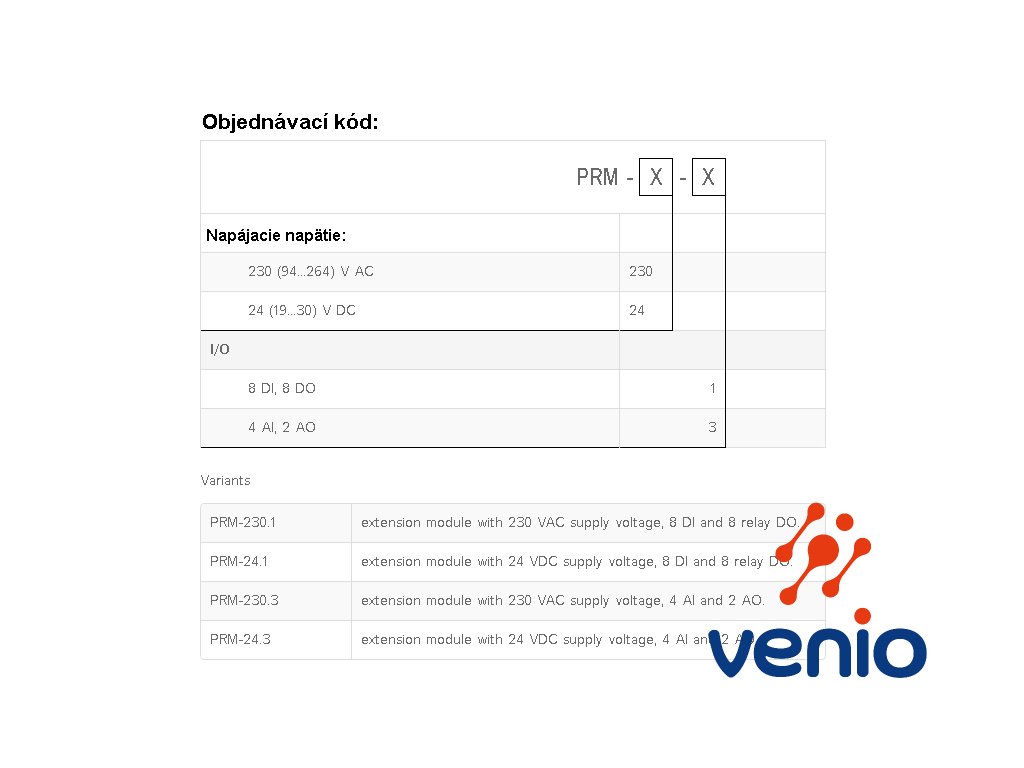

Rozširujúci modul PRM sa dodáva vo verzii pre napájacie napätie a napätie signálov 24 VDC alebo pre 230 VAC.
Dodatočné parametre
| Kategória: | Rozširujúce moduly |
|---|---|
| Hmotnosť: | 0.25 kg |
| Napájanie: | 230 VAC (94...264) |
| Vstupy/Výstupy: | 4AI: RTD, TC, 0-4 kohm, (0)4-20 mA, 0-1V) / 2AO: 4-20 mA, 0-10 V, 0-5 V, 0-20(24) mA |
| Displej: | NIE |
| Sériová zbernica: | NIE |
| Indikačná LED: | 8x (4x AI, 2x AO, 1x napájanie, 1x chyba) |
Predstavenie programovateľné relé PR200
Pripojenie PRM k PR200
