Zobrazovač hodnoty zo signálu: nová pomôcka VENIO na overenie zobrazenia meracích rozsahov
Pri nastavovaní priemyselného zobrazovača môže vzniknúť jednoduchá otázka: akú hodnotu má prístroj ukazovať pri konkrétnom prúde alebo napätí? Pre zjednodušenie prípravy vám prinášame Simulátor zobrazovania hodnoty zo signálu.
Ak má napríklad hladinový snímač rozsah merania 0-40 m a výstup 4-20 mA a potrebujete overiť zobrazenie hladiny 2 m, najprv musíte zistiť, aký prúd tejto hodnote zodpovedá. Práve na takéto situácie sme pripravili novú online pomôcku VENIO -klini: Zobrazovač hodnoty zo signálu.
Pomôcka umožňuje vyskúšať vzťah medzi vstupným signálom a zobrazovanou hodnotou podľa zadanej dolnej a hornej hranice meracieho rozsahu. Využijete ju pri príprave nastavenia prevodníka alebo zobrazovača, spracovaní analógového vstupu v PLC aj pri kontrole merania počas uvádzania zariadenia do prevádzky. Výpočet prebieha priamo v internetovom prehliadači a nevyžaduje inštaláciu ďalšieho programu.

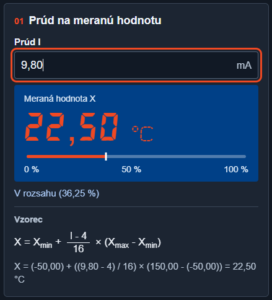

Stačí zvoliť typ signálu, zadať merací rozsah a jednotku. Následne môžete meniť vstupný prúd alebo napätie a okamžite sledovať, aká meraná hodnota mu zodpovedá. Súčasne je dostupný aj opačný výpočet: zadáte požadovanú meranú hodnotu a pomôcka vypočíta príslušný signál. Pri spomenutom hladinovom snímači tak zistíte, že hladine 2,00 m zodpovedá prúd 4,80 mA. Rovnaký výsledok si môžete potvrdiť aj opačným smerom.
V simulátore sú podporované analógové signály:
- prúdové signály 4-20 mA a 0-20 mA,
- napäťové signály 0-1 V, 0-10 V a 2-10 V
- prúdové transformátory s prevodom x/5 A alebo x/1 A.
Jedna pomôcka tak pokrýva sedem možností používaných pri meraní a spracovaní priemyselných signálov nielen pre regulátory v priemysle. Pri snímačoch si zadaním ľubovoľného textu zvolíte jednotku podľa meranej veličiny, napríklad bar, kPa, m, °C alebo %. Rovnaký postup môžete použiť pri tlaku, hladine, teplote aj pri percentuálnom zobrazení.
Praktickým prínosom je možnosť preveriť správne priradenie dolného a horného bodu. Pri rozsahu 4-20 mA predstavujú 4 mA dolnú hranicu merania. Pri rozsahu 0-20 mA sa však začína od 0 mA. Podobný rozdiel je medzi napäťovými rozsahmi 0-10 V a 2-10 V. Ak zobrazujete 0-100 %, v režime 2-10 V zodpovedajú 2 V hodnote 0 % a 6 V hodnote 50 %. Pri režime 0-10 V by rovnaké napätie 2 V zodpovedalo 20 %. Prepnutím typu signálu si tento rozdiel jednoducho overíte ešte pred zadávaním parametrov do prístroja.
Opačný výpočet pomôže pri príprave skúšky so zdrojom signálu alebo kalibrátorom. Nemusíte si ručne odvodzovať, aký prúd nastaviť na kontrolu konkrétnej hodnoty. Ak má tlakový snímač rozsah 0-10 bar a výstup 4-20 mA, tlaku 6 bar zodpovedá 13,60 mA. Takto si môžete pripraviť skúšobné body pre začiatok rozsahu, jeho stred, hornú hranicu aj ľubovoľné medzihodnoty.
Pomôcku využijete aj pri hľadaní nesúladu medzi signálom a údajom na displeji. Nameraný prúd alebo napätie prepočítate podľa nastaveného rozsahu a výsledok porovnáte so zobrazením prístroja. Získate tým podklad na kontrolu zvoleného typu vstupu, hraníc merania alebo prepočtu v riadiacom systéme. Odpadá opakované zostavovanie vzorca v kalkulačke či tabuľke a môžete sa sústrediť na samotné nastavenie.
Režim aj pre prúdové transformátory:
Pri prúdových transformátoroch sa po výbere režimu automaticky nastaví jednotka A. Horná hranica predstavuje menovitý primárny prúd, dolná hranica je 0 A. Pre transformátor 300/5 A teda zadáte hornú hranicu 300 A a sekundárnemu prúdu 2,50 A bude zodpovedať primárny prúd 150,00 A. Pri transformátore 300/1 A zodpovedá rovnakému primárnemu prúdu sekundárny prúd 0,50 A. Prevodový pomer si tak môžete preveriť v oboch smeroch.
Pri každom výsledku sa zobrazuje vzorec aj konkrétne dosadené hodnoty. Vidíte preto, ako bol výsledok vypočítaný. Hodnoty mimo zvoleného rozsahu sú označené upozornením a vypočítané lineárnym predĺžením charakteristiky. Zadávať môžete desatinnú čiarku aj bodku; výsledky sa zobrazujú s minimálne dvoma a najviac šiestimi desatinnými miestami.
Zobrazovač hodnoty zo signálu prinášame našim zákazníkom ako praktickú pomôcku pri výbere, nastavovaní a kontrole merania. Umožní vám pripraviť si potrebné hodnoty ešte pred pripojením zariadenia, preveriť zvolený rozsah a rýchlejšie porovnať očakávané zobrazenie so skutočným údajom na prístroji.
link: Vyskúšajte si vlastný merací rozsah a overte, čo má váš zobrazovač ukazovať.
