PR103-24.6.2 Programovateľné relé, mini PLC, 24VDC, Ethernet, 10DI, 10DO, 6AI, 2AO, 2xRS485
Kód: 138889Súvisiaci tovar
Podrobný popis
PR103-24.6.2 Programovateľné relé, mini PLC, 24VDC, Ethernet, 10DI, 10DO, 6AI, 2AO, 2x RS485
Programovateľné relé PR103-24.6.2 je univerzálne mini PLC s 28-timi vstupmi a výstupmi pre priemyselné aplikácie, automatizáciu a domové inštalácie. Je vybavené pripojením Ethernet a RS485, logickými, časovými, čítacími a výstupnými funkciami ako aj hodinami reálneho času. Relé je bez displeja, má 36x indikačnú LED, RTC. Pomocou programovacieho relé PR103-24.3.2 dokážete vyriešiť množstvo zložitých úloh a funkcií pre ovládanie priemyselných a automatizačných procesov ako aj strojov, prístrojov a zariadení.
- pripojenie Ethernet / Modbus TCP
- pripojenie 2x RS485 / Modbus RTU / ASCII, Master / Slave
- napájanie 24 VDC (9 ... 30 VDC), príkon 8W

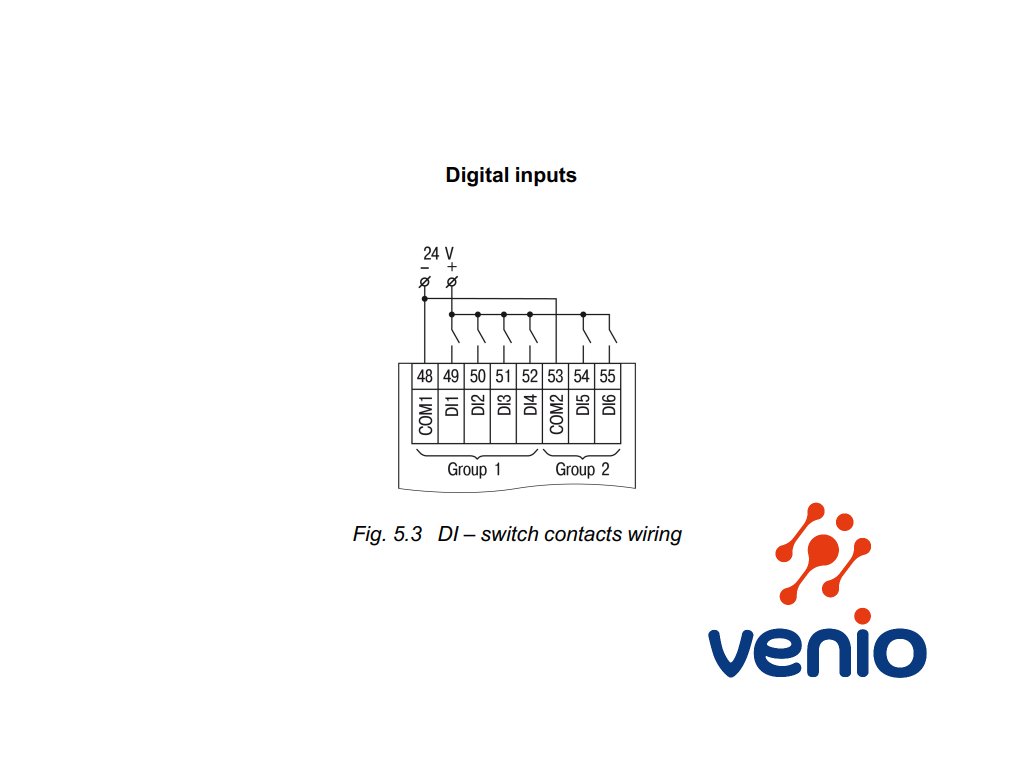

- 10 digitálnych vstupov, z toho 4 rýchle digitálne vstupy až do 100 kHz.

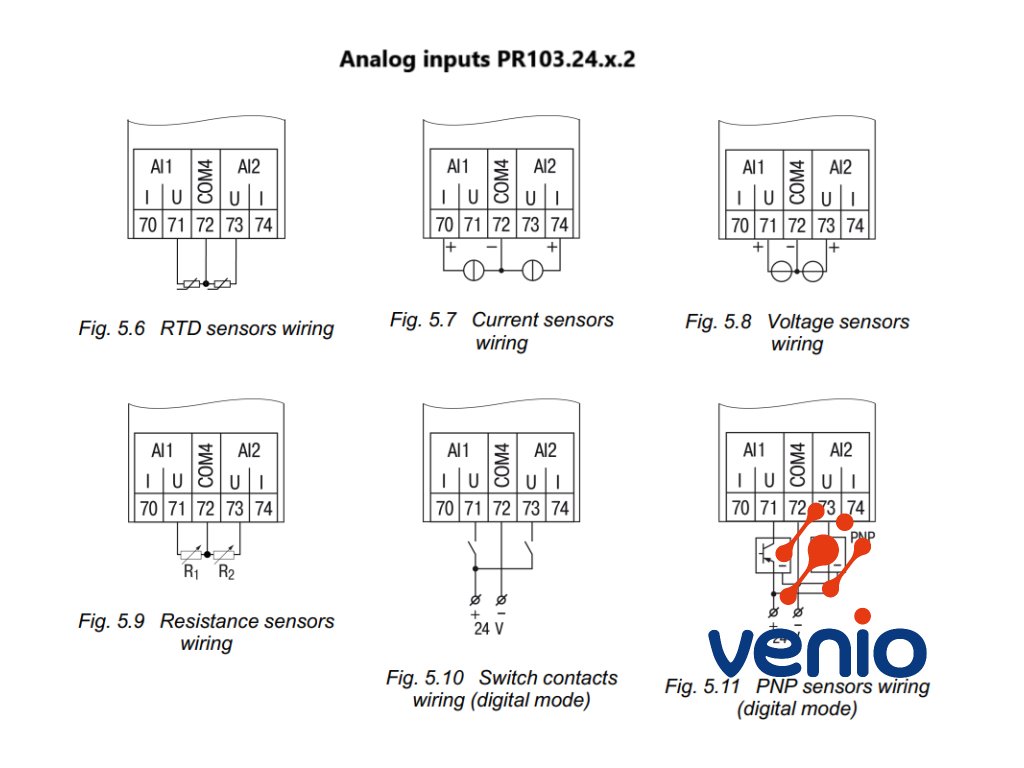

- 6 analógových vstupov pre: Pt500, Pt1000, NTC/PTC, 4-20 mA, 0-10 V, diskrétny (DI) režim
- Teplotné odporové snímače RTD (Pt500, Pt1000, Ni500, Ni1000 atď.)
- Teplotné senzory NTC / PTC
- Analógové signály 4-20 mA / 0-10 V
- Digitálne signály On/Off

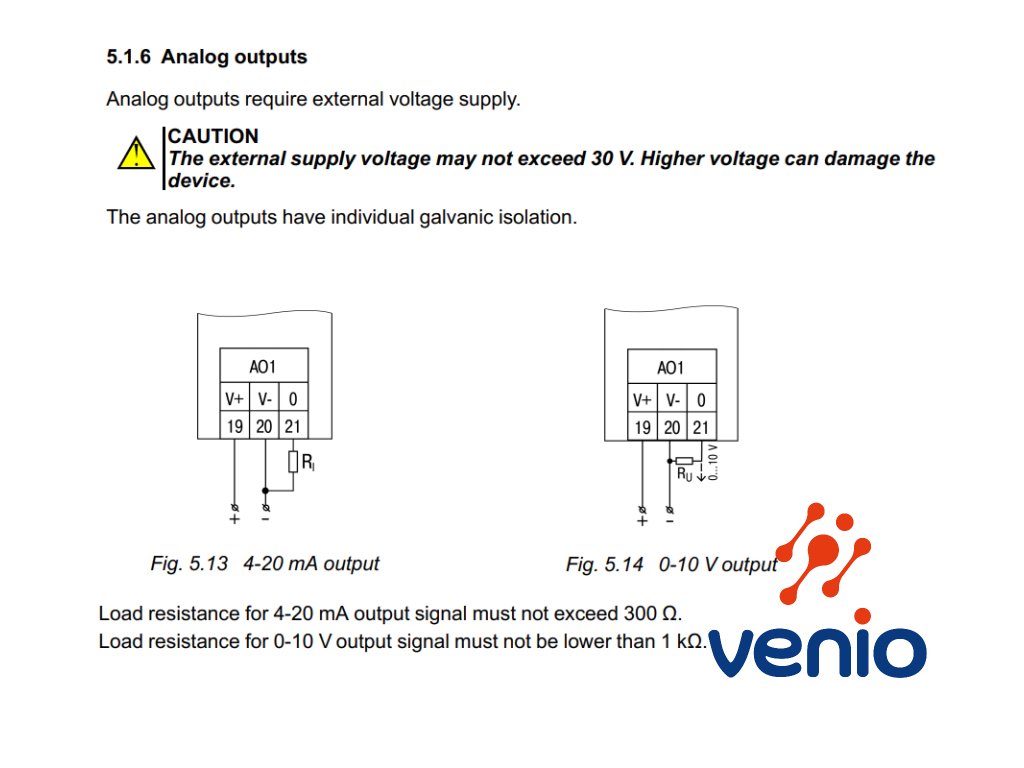

- 2 analógové výstupy - univerzálne 4-20 mA / 0-10 V

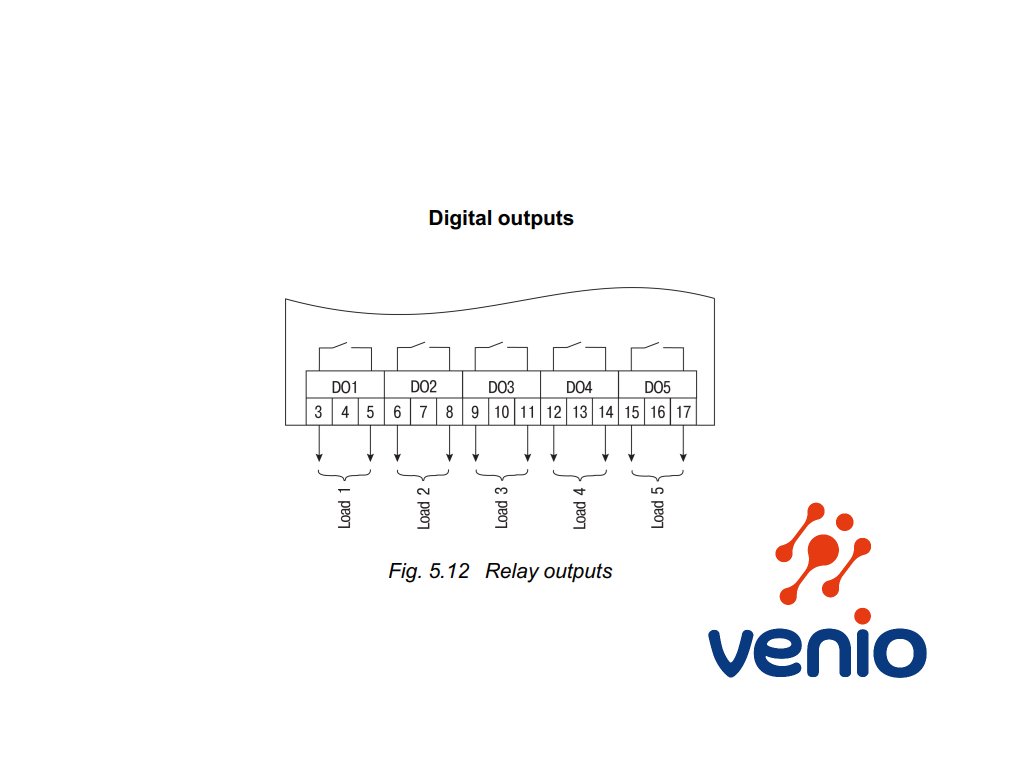

- až 10 digitálnych výstupov (výstupné relé 5A 250VAC / 3A 30VDC)
- konfigurácia a programovanie pomocou bezplatného softvéru Akytec ALP
- Rozširujúce moduly PRMxxx.x pridajú až 32 ďalších I/O bodov cez internú zbernicu bez straty výkonu
- Rozšírený rozsah prevádzkových teplôt: -40… + 55°C
- V programovacom režime napájanie z USB
- Softvérové funkcie zahŕňajú: logické a matematické funkcie,
- uchovanie a spracovanie premenných,
- denný časovač, týždenný časovač,
- PID riadenie a mnoho ďalších.
- rozsahy univerzálnych analógových vstupov sú konfigurovateľné softwarom
- pripojenie rôznych snímačov hladiny, tlaku, teploty, vlhkosti, prietoku, rýchlosti, otáčok
- riadenie výstupov podľa vstupného stavu a/alebo logiky užívateľskej aplikácií
- ako začať programovať v Akytec ALP - pozri výukové videá na youtube
- 2 programovateľné LED diódy F1 a F2 (červená a zelená)
- Master a / alebo Slave v sieti Modbus po zbernici RS485
- hodiny v reálneho času a ich funkcie

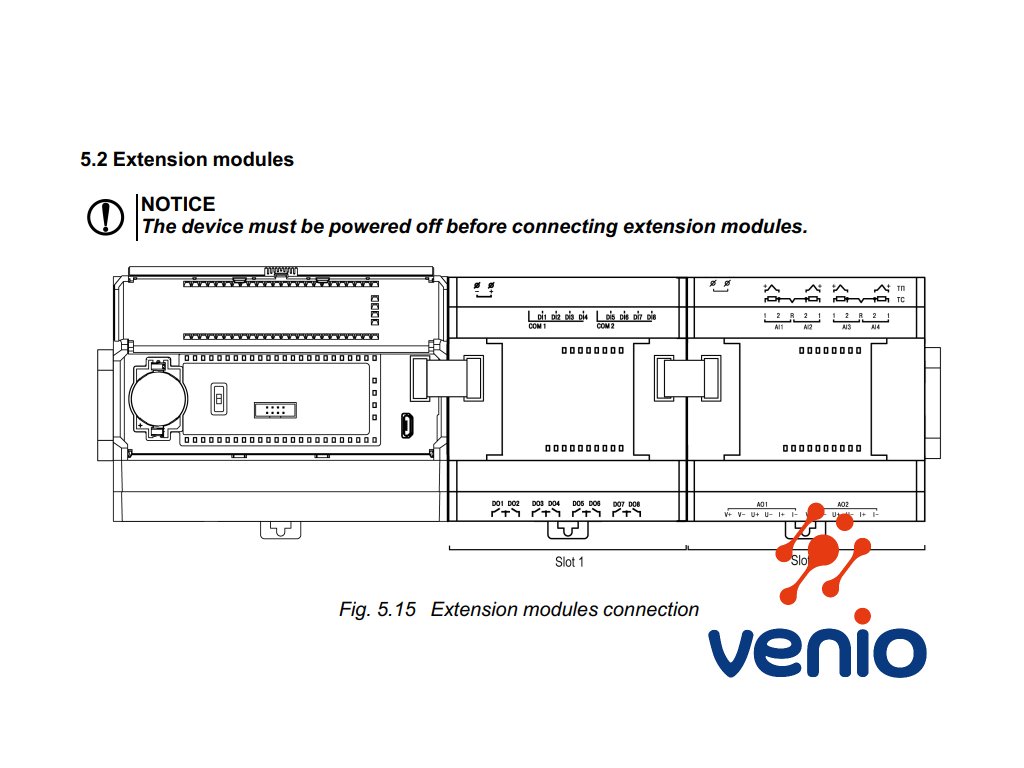

- rozširujúce moduly pre väčší počet vstupov a výstupov: PRM230.x a PRM24.x (rozšírenie až o 16DI, 16DO, 8AI, 4AO)
PR103 je ethernetové mini-PLC s pokročilými komunikačnými schopnosťami. Vďaka Ethernet portu a dvom rozhraniam RS485, ako aj protokolom Modbus TCP a Modbus RTU/ASCII je ideálny nástroj pre IOT siete. Komunikáciou cez rozhrania RS485 na úrovni poľa môže malé PLC PR103 využívať ethernetový port a protokol Modbus TCP na prenos dát do riadiacej úrovne automatizačnej pyramídy.
Kompaktné modifikácie PLC PR103 obsahujú 10 digitálnych vstupov, až 10 digitálnych výstupov, 6 analógových vstupov.
Existujú 2 modifikácie:
PR103-24.6.2 s 2 analógovými výstupmi
PR103-24.3.2 bez analógových výstupov.

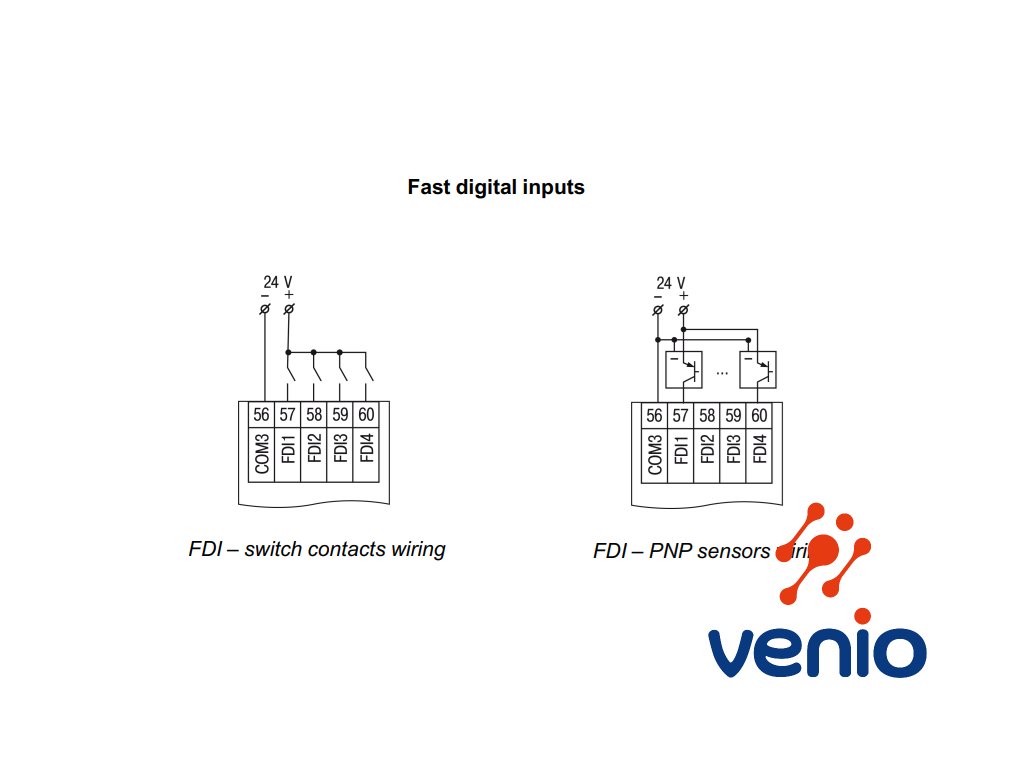

Okrem toho môžu byť 4 z 10 digitálnych vstupov použité ako rýchle vstupy / počítadlá impulzov, ktoré spracovávajú signály zo 100-kilohertzových snímačov. Analógové vstupy sú konfigurovateľné a dokážu spracovať široký rozsah odporových snímačov typu RTD, NTC/PTC a štandardných 4-20mA alebo 0-10V analógových signálov. Okrem toho je navyše možné vstavané I/O priamo rozšíriť intrenou zbernicou pomocou dvoch rozširujúcich modulov série PRMxx. Programovateľné relé PR103, je mini-PLC navrhnuté na montáž na DIN lištu v rozvádzači, môže pracovať v nevykurovanom prostredí pri teplotách až do -40°C a aj v horúcom prostredí pri teplotách do +55°C.
Užívateľský program je napísaný v jazyku FBD (funkčných blokových diagramov) s podporou funkčných blokov v jazyku ST (Structured text) v bezplatnom softvéri akYtec ALP. Riadiaci algoritmus je možné načítať do pamäte zariadenia cez micro USB kábel, Ethernet alebo RS-485.
Vlastnosti a výbava PR103:
10 digitálnych vstupov, z toho 4 rýchle digitálne vstupy až do 100 kHz.
6 analógových vstupov: Pt500, Pt1000, NTC/PTC, 4...20 mA, 0...10 V, diskrétny (DI) režim atď.
Až 10 digitálnych výstupov (výstupné relé 5A 250VAC / 3A 30VDC).
Až 2 univerzálne analógové výstupy: 4...20 mA/0...10 V (PR103.24.6.2)
Komunikačné schopnosti:

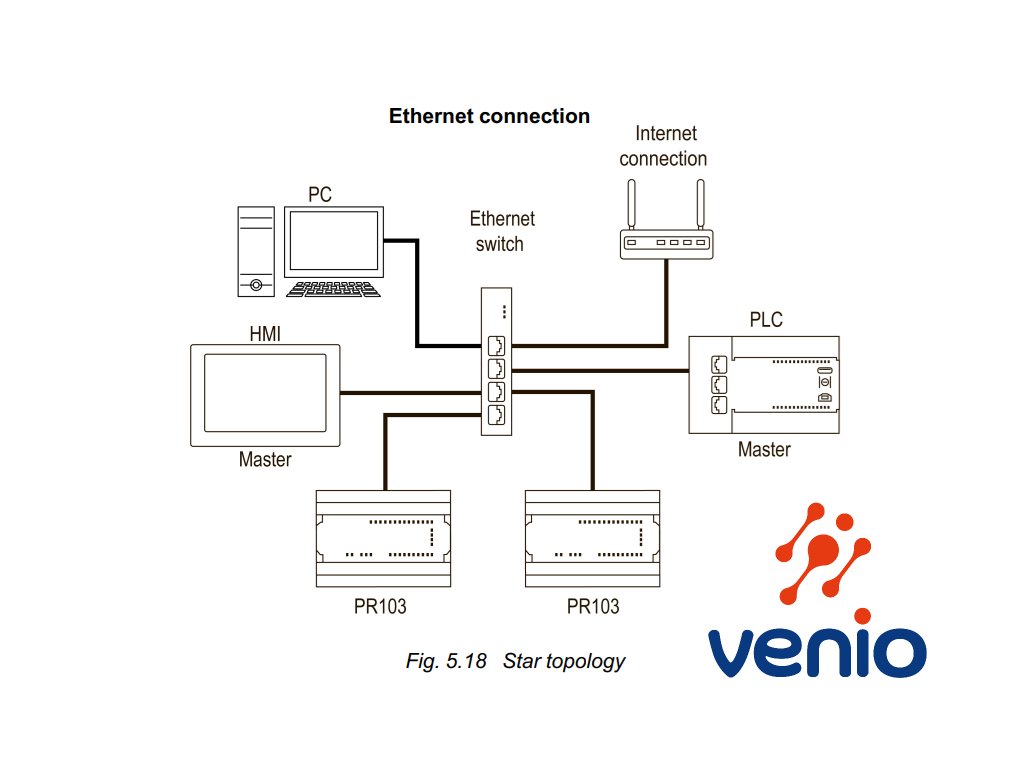

Ethernetové rozhranie, režim Master/Slave:
Priamy prístup ku cloudovej službe akYtecCloud - v príprave
Pripojenie k PC pre konfiguráciu programu a nahrávanie.
Vizualizácia procesov s operátorskými panelmi a SCADA.
Možnosť priamo pripojených prídavných I/O modulov PRM
Možnosť externých prídavných I/O modulov Mx210

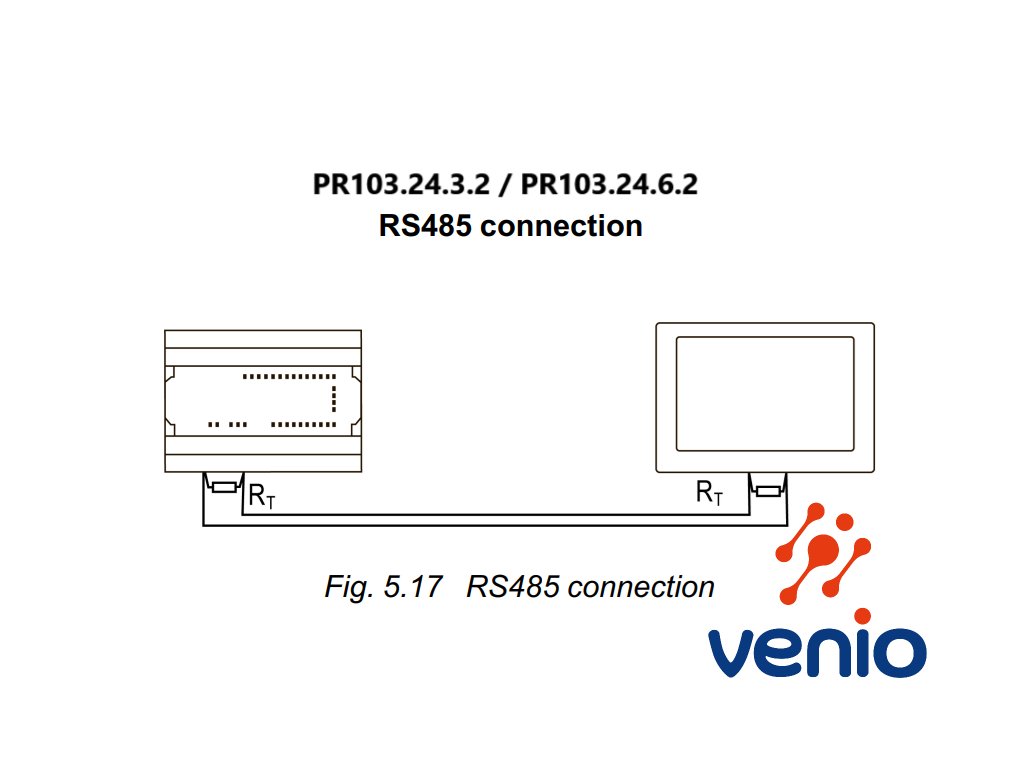

2x RS-485, Modbus RTU, režim Master/Slave:
Integrácia do SCADA systémov.
Vizualizácia procesov cez operátorské panely.
Zvýšenie I/O modulov Mx110.
Ovládanie externých zariadení: frekvenčné meniče, snímače atď.
Pripojenie k PC pre konfiguráciu a nahrávanie programu.
Vlastnosti dizajnu:
Kompaktný tvar púzdra so šírkou 7 modulov MCB (ističový profil)
Odnímateľné svorkovnice pre jednoduchú inštaláciu.
Rýchla výmena batérie po odklopení krytu.
Prevádzka:
Napájanie: 24VDC / 8W
Možnosť napájania zo záložnej batériovej siete 12V DC.
Zvýšenie vstupov/výstupov až na 32 I/O pomocou priamo pripojených modulov PRM.
Prevádzka v nevykurovaných priestoroch: -40...+55 °С.
Konfigurácia a nahrávanie programu cez USB, Ethernet a RS-485.
Podporované snímače a typy signálov pre vstupy:
0-10VDC
4-20mA
0-300kOhm
Odporové snímače a snímače teploty:
Pt500, Pt1000 -200…+850°C
Cu500, Cu1000 -50…+200°C
Ni500, Ni1000 -60…+180°C
B57861S series, 2 kΩ, B25/100 = 3560 -55…+100°C
B57861S series, 3 kΩ, B25/100 = 3988 -55…+145°C
B57861S series, 5 kΩ, B25/100 = 3988 -35…+145°C
B57861S series, 10 kΩ, B25/100 = 3988 -35…+155°C
B57861S series, 30 kΩ, B25/100 = 3964 -20…+155°C
B57861S series, 50 kΩ, B25/100 = 3760 -10…+155°C
NTC 3435, 10 kΩ -40…+105°C
NTC 3977, 10 kΩ -40…+125°C K
TY82-110 -55…+150°C
KTY82-120 -55…+150°C
KTY82-121 -55…+150°C
KTY82-122 -55…+150°C
KTY82-150 -55…+150°C
KTY82-151 -55…+150°C
Dodatočné parametre
| Kategória: | Programovateľné relé a riadenie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.6 kg |
| Napájanie: | 24 VDC |
| Vstupy/Výstupy: | 2AO, 6AI, 10DI, 10DO |
| Vstupný signál: | RTD: Pt500, Pt1000, Ni500, Ni1000, Cu500, Cu1000, 0-10V, NTC, PTC, 4-20mA, NTC: 10 kOhm, PTC: 2,6,5,10,30,50kOhm |
| Výstupný signál: | 0-10V, 4-20mA |
| Displej: | NIE |
| Sériová zbernica: | 2x RS485 (Modbus RTU/ASCII) |
| Indikačná LED: | 10+10+8+6+2 indikačná LED, +2x programovateľná LED (zelená, červená) |
| Výstupné relé: | 10x relé 5A/250VAC / 3A/30VDC |
| Ethernet: | ÁNO |
