Regulátor teploty THSR-1P, Modbus, na DIN lištu bez displeja (4x relé 4x SSR riadenie)

Podrobný popis

Modbus PID regulátor teploty THSR-1P, na DIN lištu bez displeja (4x relé + 4x SSR riadenie)

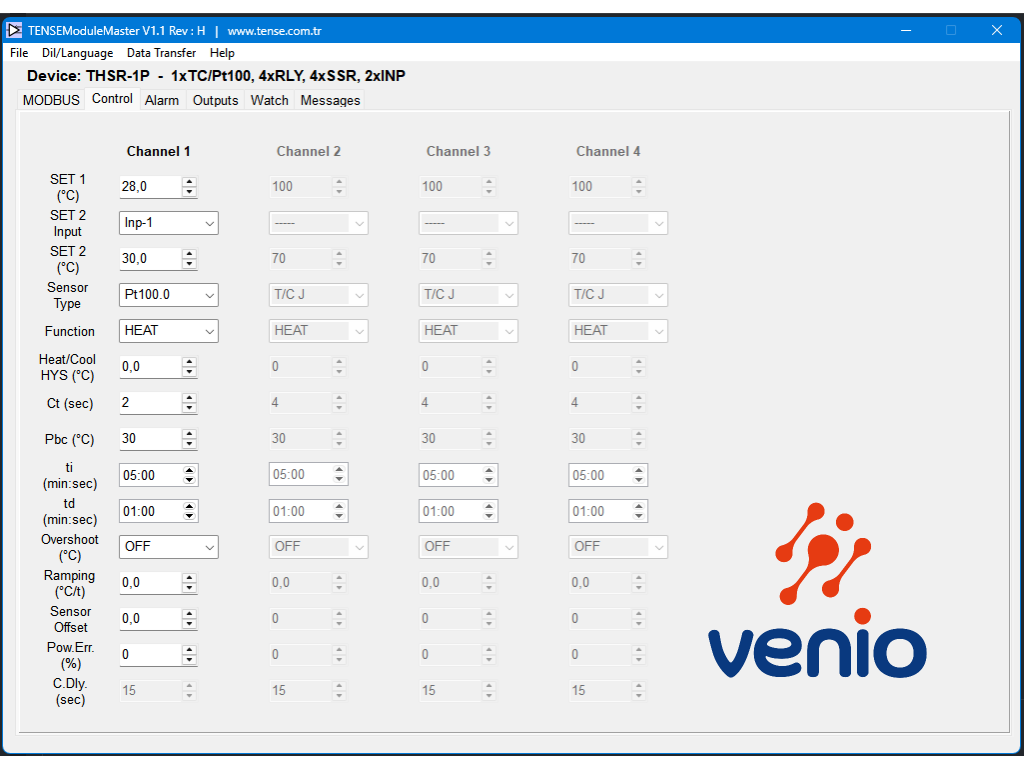

THSR-1P je jednokanálový regulátor teploty na DIN lištu určený na integráciu do priemyselných rozvádzačov, strojov a zariadení. Reguláciu vykonáva samostatne podľa parametrov nastavených cez Modbus RTU po zbernici RS485. Pre parametrizáciu a sledovanie regulátorov THSR-xx využite bezplatný softvér TenseModuleMaster, ktorý stiahnete tu.

Počas práce už nemusí byť pripojený na Modbus, ale môže. Ak je pripojený, je možné neustále monitorovanie alebo napríklad zobrazovanie nameranej teploty cez modbus displej, napr. Akytec SMI2-M alebo ľubovoľné programovacie relé PR200, PR205, PR225 s Modbus pripojením. Na meranie teploty je možné pripojiť  snímače Pt100 (2-vodič, 3-vodič) alebo  termočlánky J, K, T, S, R.

Hlavné funkcie regulátora THSR-1P:
- PID alebo P, PI, PD, alebo ON/OFF regulácia ohrevu
- ON/OFF regulácia chladenia
- Automatické nastavenie PID parametrov, Auto-tune
- Dve nastaviteľné žiadané hodnoty SET1 a SET2
- Prepínanie SET1 a SET2 digitálnym vstupom
- Softštart ohrevu s postupnou zmenou žiadanej teploty
- 4 konfigurovateľné alarmy s individuálnym nastavením
- Nastavenie a monitorovanie cez RS485 Modbus RTU
- 4x relé SPST 2A/250VAC s možnosťou priradenia funkcie
- 4x SSR riadenie 18-32VDC/max.20mA s možnosťou priradenia funkcie

Fyzické vlastnosti:
- Napájanie: 18 až 32 V DC / 6 W
- Vstup: 1x Pt100 alebo 1x termočlánok J, K, T, S, R
- Digitálny vstup: 2xDI 24VDC
- Výstupy: 4x relé SPST 2A/250VAC, 4x SSR riadiaci výstup 18-32VDC/max.20mA
- Rozmery: 35 x 102 x 117 mm
- Montáž: DIN lišta

Snímače teploty môžete vybrať tu.

Regulátor THSR-1P nemá displej. Reguláciu vykonáva samostatne podľa parametrov nastavených cez Modbus RTU po zbernici RS485. Pre parametrizáciu a sledovanie regulátorov THSR-xx využite bezplatný softvér TenseModuleMaster, ktorý stiahnete tu.

Počas práce už nemusí byť pripojený na Modbus, ale môže. Ak je pripojený, je možné neustále monitorovanie alebo napríklad zobrazovanie nameranej teploty cez modbus displej, napr. Akytec SMI2-M alebo ľubovoľné programovacie relé PR200, PR205, PR225 s Modbus pripojením. Na meranie teploty je možné pripojiť  snímače Pt100 (2-vodič, 3-vodič) alebo  termočlánky J, K, T, S, R.

Meracie rozsahy podľa pripojeného snímača:

- Termočlánok J: -100 až 600 °C
- Termočlánok J, rozlíšenie 0,1 °C: -100,0 až 600,0 °C
- Termočlánok K: -100 až 1300 °C
- Termočlánok K, rozlíšenie 0,1 °C: -100,0 až 999,9 °C
- Termočlánok T: -100 až 400 °C
- Termočlánok T, rozlíšenie 0,1 °C: -100,0 až 400,0 °C
- Termočlánok S: 0 až 1750 °C
- Termočlánok R: 0 až 1750 °C
- Pt100: -100 až 600 °C
- Pt100, rozlíšenie 0,1 °C: -100,0 až 600,0 °C
- Rozlíšenie merania: 1 °C alebo 0,1 °C
- Presnosť: ±1 % z celého meracieho rozsahu
- Kompenzácia studeného konca termočlánku: 0 až 50 °C
- Kompenzácia odporu vedenia Pt100: maximálne 10 Ω pri trojvodičovom zapojení

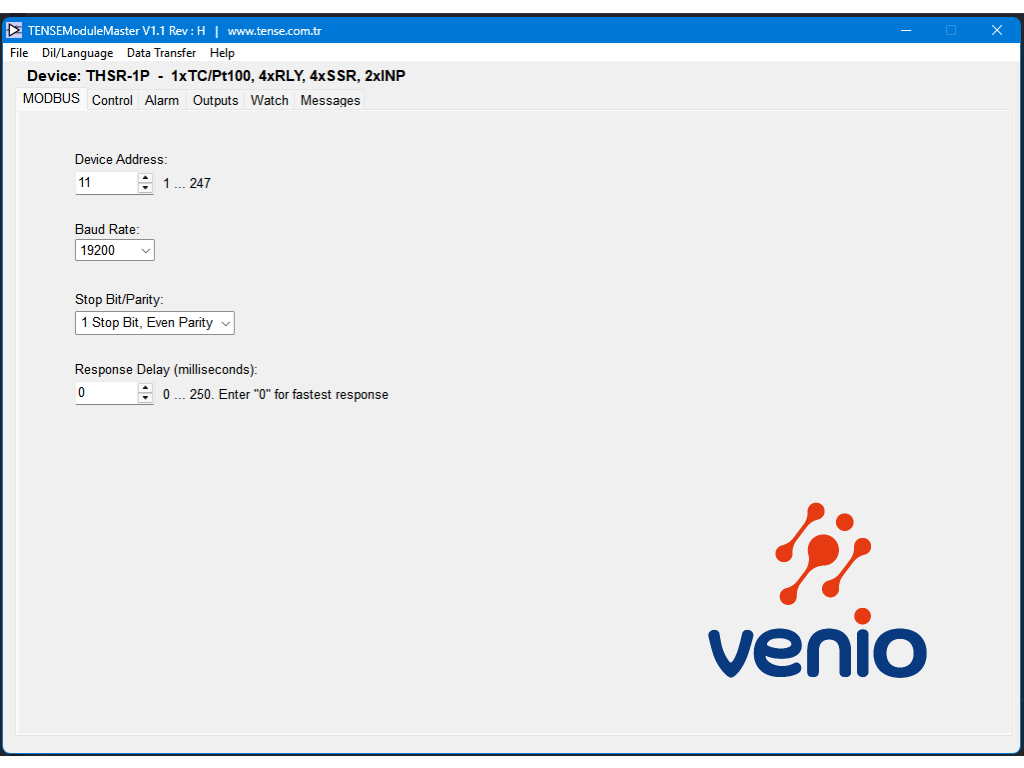

Parametre komunikácie Modbus RTU - RS485
- Protokol: Modbus RTU, zariadenie slave
- Voliteľná adresa Modbus: 1 až 247
- Komunikačná rýchlosť: 9600, 19200 alebo 38400 bit/s
- Ukončenie linky RS485: interný odpor 120 Ω, aktivovaný externým prepojením svorky LT so svorkou RS485+

Aplikačné použitie regulátora teploty THSR-1P
THSR-1P je jednokanálový PID regulátor teploty na DIN lištu určený na zabudovanie do rozvádzača stroja alebo technologického zariadenia. Je vhodný ako regulátor ohrevu, regulátor chladenia, teplotný alarmový modul alebo komunikačný regulátor teploty bez displeja pre spojenie s PLC, HMI alebo nadradeným riadiacim systémom cez RS485 Modbus RTU.

Regulátor meria teplotu pomocou snímača Pt100 alebo termočlánku J, K, T, S, alebo R. Podľa nastavenej hodnoty ovláda cez výstupné relé alebo SSR riadenie výkonový spínací prvok ktorým spína: vykurovací prvok, výkonové SSR, stykač, chladiaci ventil, ventilátor alebo kompresor.

Po nastavení parametrov môže regulovať samostatne aj bez trvalého spojenia s počítačom alebo nadradeným systémom. K dispozícii je ON/OFF, P, PI, PD a PID regulácia ohrevu, ON/OFF regulácia chladenia, automatické nastavenie PID parametrov, softštart, dve žiadané hodnoty SET1 a SET2 a štyri alarmové bloky.

Typické stroje a zariadenia kde je možné použiť THSR-1P:

- Priemyselné pece a komorové pece: zariadenia na ohrev, vypaľovanie, temperovanie alebo tepelné spracovanie výrobkov a materiálov. THSR-1P môže udržiavať teplotu jednej komory alebo jednej vykurovacej zóny a súčasne signalizovať prekročenie hornej alebo dolnej teplotnej hranice.

- Sušiace pece, sušiarne a vyhrievacie komory: zariadenia na odstraňovanie vlhkosti z dielov, náterov, materiálov alebo výrobkov pomocou riadeného ohrevu. Regulátor môže ovládať elektrické vykurovacie teleso cez výkonové SSR alebo stykač a udržiavať nastavenú teplotu počas sušenia.

- Baliace a zváracie stroje: vertikálne a horizontálne baliace stroje, flow-pack stroje, stroje na plnenie a uzatváranie vreciek alebo zariadenia na zatavovanie obalov používajú vyhrievané čeľuste, zváracie lišty alebo vyhrievané nože. THSR-1P môže regulovať teplotu jednej zváracej čeľuste alebo vykurovacej zóny pri uzatváraní plastových vreciek, fóliových obalov a potravinových obalov.

- Zatváracie a tesniace stroje na potravinové obaly: stroje na tepelné uzatváranie plastových misiek, pohárov, vreciek alebo iných obalov pomocou vyhrievanej tesniacej dosky. Regulátor udržiava teplotu tesniaceho nástroja.

- Etiketovacie, lepiace a laminovacie stroje: zariadenia s tavným lepidlom používajú vyhrievanú nádrž, hadicu, valec alebo aplikačnú hlavu. THSR-1P môže udržiavať teplotu jednej časti lepiaceho systému alebo jedného vyhrievaného valca.

- Vstrekovacie lisy na plasty: stroje, ktoré roztavia plastový granulát a pod tlakom ho vstrekajú do formy. THSR-1P môže regulovať jednu vykurovaciu zónu valca, trysky, formy alebo horúceho vtokového systému.

- Extrúzne linky a extrudéry: stroje, ktoré priebežne roztavujú plast alebo gumu a vytláčajú materiál cez tvarovaciu hlavu. THSR-1P možno použiť na reguláciu jednej zóny valca, hlavy alebo vytlačovacej dýzy. Pri jednoduchom chladiacom okruhu môže ovládať chladiaci ventil, ventilátor alebo kompresor.

- Termoformovacie a vákuové tvarovacie stroje: stroje, ktoré najskôr zahrejú plastovú dosku alebo fóliu a následne ju vytvarujú pomocou formy a podtlaku. THSR-1P môže regulovať jednu vykurovaciu dosku, infračervený ohrievač alebo jednu teplotnú zónu stroja.

- Lisovacie, laminovacie a vulkanizačné zariadenia: stroje s vyhrievanou doskou, valcom alebo formou na spájanie, lisovanie, laminovanie alebo vytvrdzovanie materiálu. Regulátor môže udržiavať teplotu jednej vyhrievanej plochy alebo formy.

- Priemyselné fritézy, varné nádoby a ohrevné nádrže: zariadenia na ohrev oleja, vody alebo iného procesného média. THSR-1P môže ovládať elektrický ohrev nádoby a pomocou alarmov sledovať príliš nízku teplotu, prehriatie alebo poruchu snímača.

- Chladiace jednotky, chillery a zásobníky chladiacej kvapaliny: zariadenia na odvádzanie tepla z vody, oleja alebo technologickej kvapaliny. THSR-1P môže v režime ON/OFF ovládať kompresor, ventil, čerpadlo alebo ventilátor podľa teploty média. Nastaviteľné oneskorenie opätovného zapnutia kompresora obmedzuje príliš časté štarty.

- Chladiace vane a temperovacie nádrže: zariadenia na udržiavanie kvapaliny alebo ponoreného výrobku v požadovanom teplotnom rozsahu. Regulátor môže ovládať jednoduché chladenie alebo ohrev jednej nádrže a poskytovať alarm pri prekročení nastavených hraníc.

- Priemyselné kotly a systémy ohrevu technologickej vody: THSR-1P možno použiť na reguláciu pomocného elektrického ohrevu, teploty zásobníka, potrubia alebo jedného technologického okruhu. Nameranú teplotu a alarmové stavy môže odovzdávať do PLC alebo HMI.

- Zariadenia na úpravu vody: technológie, v ktorých je potrebné udržiavať teplotu nádrže, potrubia, procesnej vody alebo chemického roztoku. THSR-1P môže ovládať ohrev jednej technologickej vetvy a odovzdávať nadradenému systému aktuálnu teplotu, stav regulácie a alarmy cez Modbus RTU.

- Spájkovacie a reflow pece: zariadenia na ohrev dosiek plošných spojov, pri ktorom sa spájkovacia pasta roztaví a vytvorí elektrické spoje. THSR-1P možno použiť na reguláciu jednej vykurovacej zóny alebo predohrevu.

- Priemyselné skúšobné a temperovacie zariadenia: vyhrievané skrine, skúšobné prípravky a temperovacie boxy na udržiavanie dielov alebo materiálov pri pevne nastavenej teplote. Regulátor môže ovládať ohrev jednej komory, prepínať medzi pracovnou a útlmovou teplotou pomocou SET1 a SET2 a signalizovať poruchu snímača alebo odchýlku teploty.

Vhodné zapojenie do nadradeného riadiaceho systému (PLC, HMI, PR, SCADA a pod):

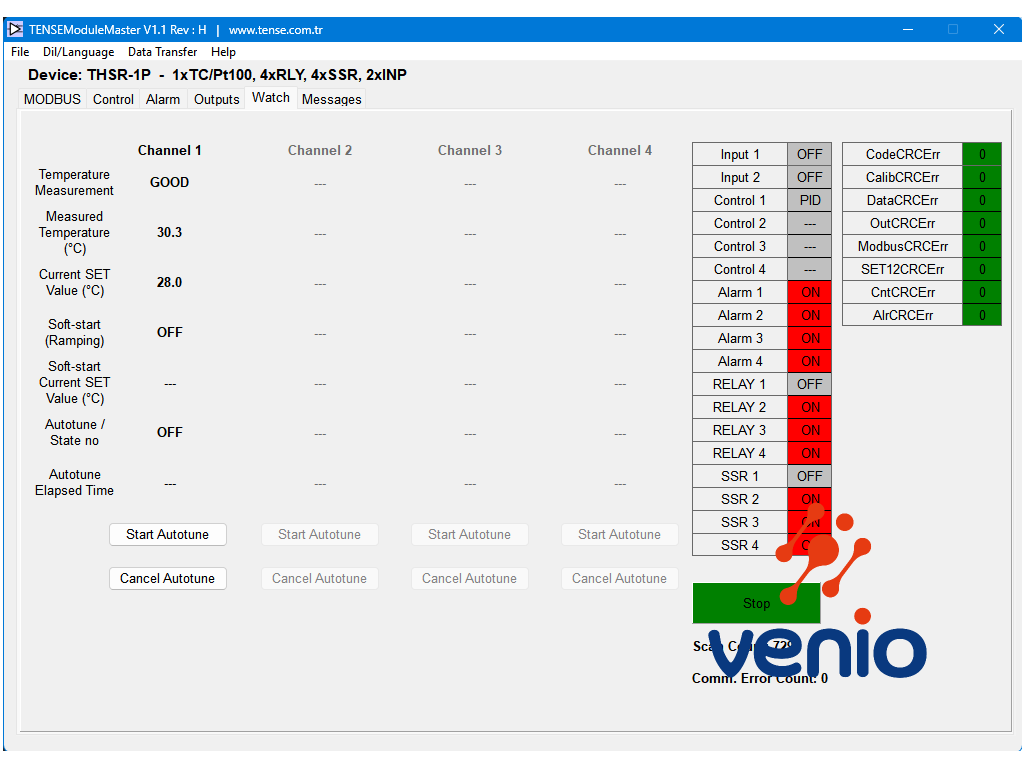

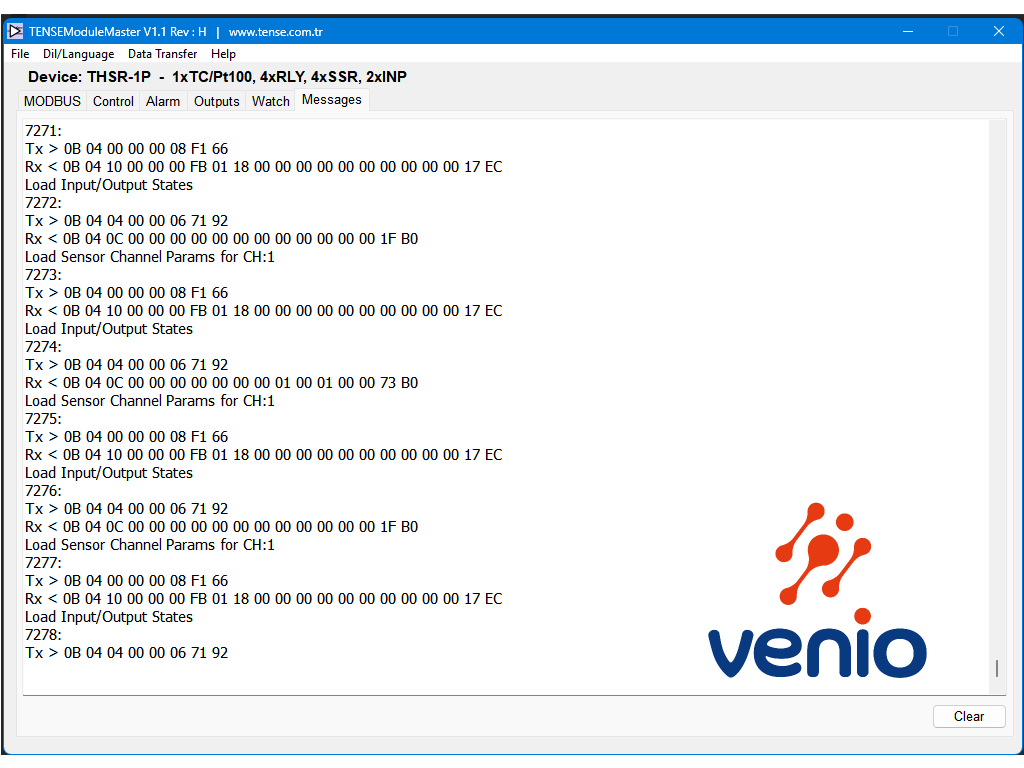

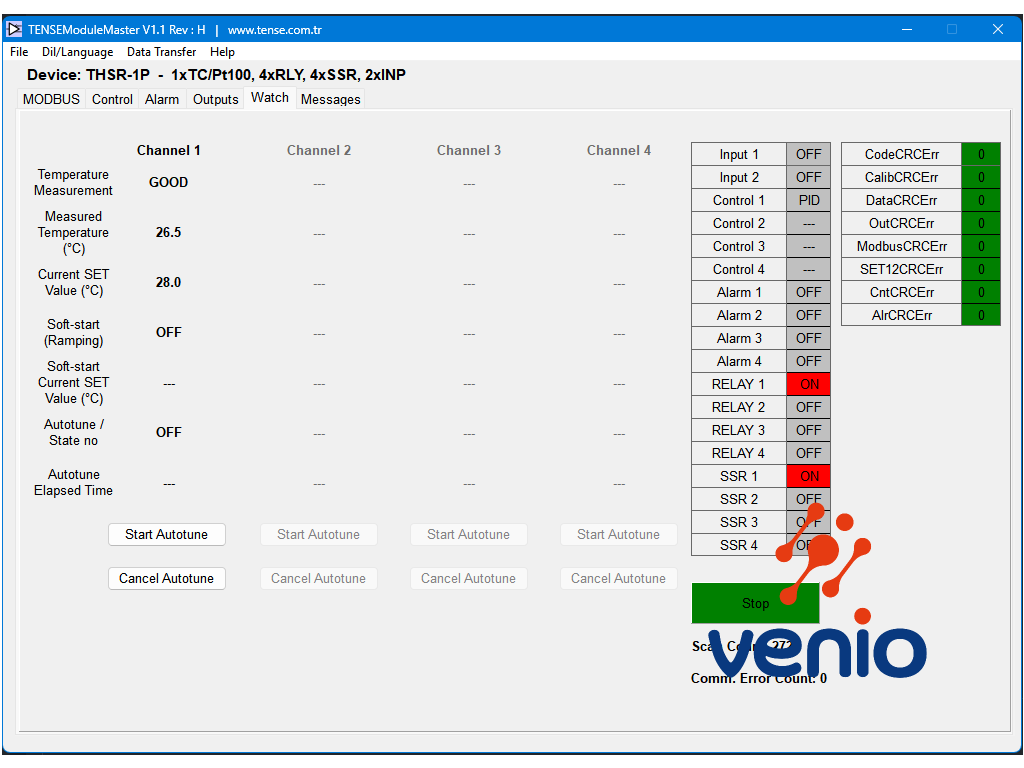

THSR-1P je vhodný najmä pre stroje, v ktorých sa parametre nastavujú centrálne cez PLC, HMI panel alebo počítač. Cez Modbus RTU možno čítať nameranú teplotu, žiadanú hodnotu, stav digitálnych vstupov, regulačný výstup, alarmy a stav reléových a SSR výstupov. Rovnakým rozhraním možno meniť žiadané hodnoty, regulačné parametre, alarmy a priradenie výstupov. Cez Modbus RTU je tiež mžné preniesť aktuálne nameranú teplotu na externý displej alebo viac displejov.

Dve žiadané hodnoty SET1 a SET2 možno využiť napríklad ako:
- pracovná a útlmová teplota stroja
- výrobná a pohotovostná teplota
- teplota pre dva rôzne výrobky alebo materiály
- normálna a energeticky úsporná prevádzka

Dôležité:
THSR-1P je jednokanálový regulátor a meria jednu teplotu. Štyri reléové a štyri SSR výstupy nepredstavujú štyri samostatné teplotné regulačné kanály. Výstupy možno priradiť regulačnému výstupu jedného kanála, štyrom alarmovým blokom alebo virtuálnym kontaktom NetIn ovládaným cez Modbus. Pre havarijné a bezpečnostné funkcie musí byť použitý samostatný nezávislý ochranný prvok.
