Regulátor teploty do panelu TC344CX (2x relé, 1x SSR) 96x96mm, biele číslice
Kód: TC344CXSúvisiaci tovar
Podrobný popis
Regulátor teploty do panelu TC344CX, PID & On/Off, s časovačom pre ohrev alebo chladenie.
Panelový regulátor teploty Selec TC344CX je regulátor s bielymi číslicami výšky 16,7mm,
pre ohrev alebo chladenie pre montáž do panelu s univerzálnym vstupom.
Dwell mode = funkcia spustenia časovača, po dosiahnutí teploty udržuje teplotu nastavený čas.
Ako vstupný signál slúži odporový snímač teploty Pt100 alebo termočlánky TC typu J,K,T,R,S.

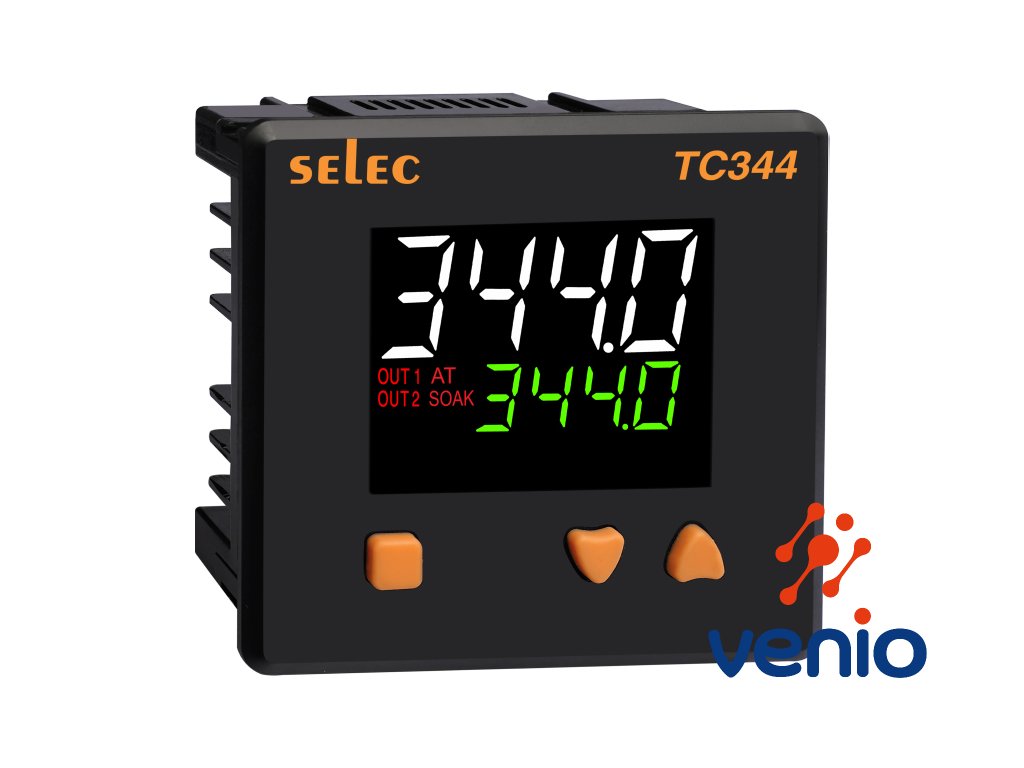

Regulátor má jasný a veľký, dobre čitateľný dvojriadkový 4-číslicový displej.
Horný riadok je biely s výškou číslic 16,7 mm, dolný riadok zelený s výškou číslic 9 mm.
Napájanie 230VAC, alebo napätie z rozsahu 90 - 270VAC/DC
Na výstupe je k dispozícii 2x relé SPDT 5A/250VAC a 1x SSR výstup 12VDC 30 mA.
Hlavný výstup je voliteľný medzi relé 1 alebo SSR. Relé 2 má funkciu "Alarm".

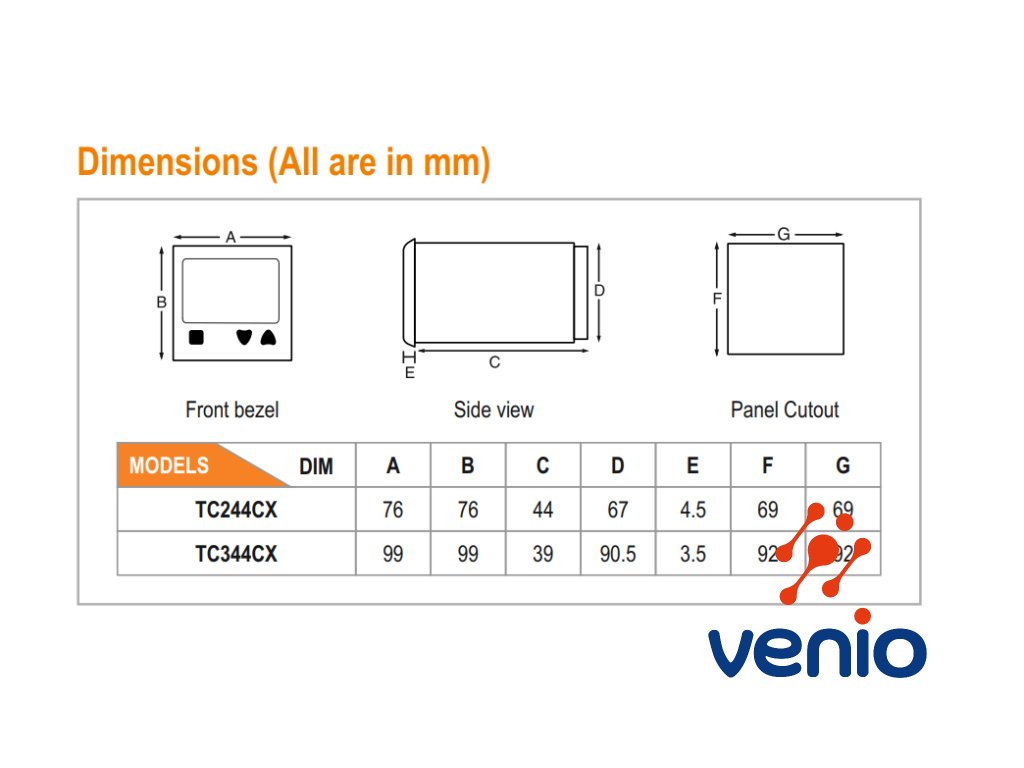

Rozmery pre montáž do panelu 96 x 96 x 39 mm / montážny otvor 92x92 mm.
Rozmery pre montáž do panelu 96 x 96 x 39 mm / montážny otvor 92x92 mm.

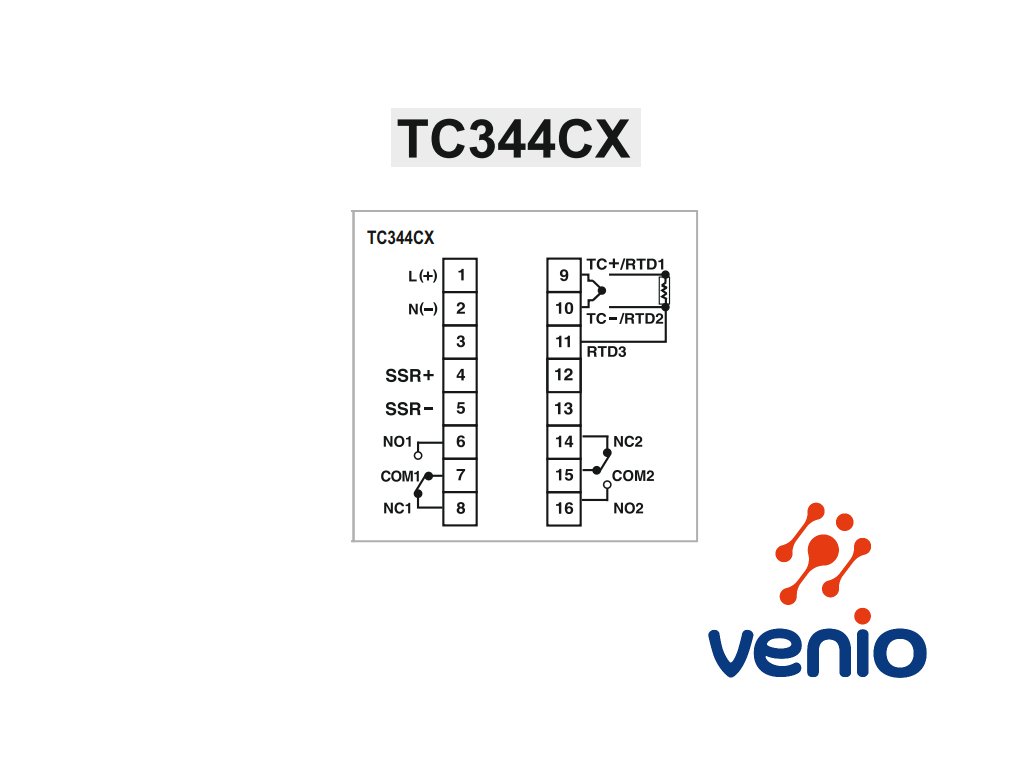

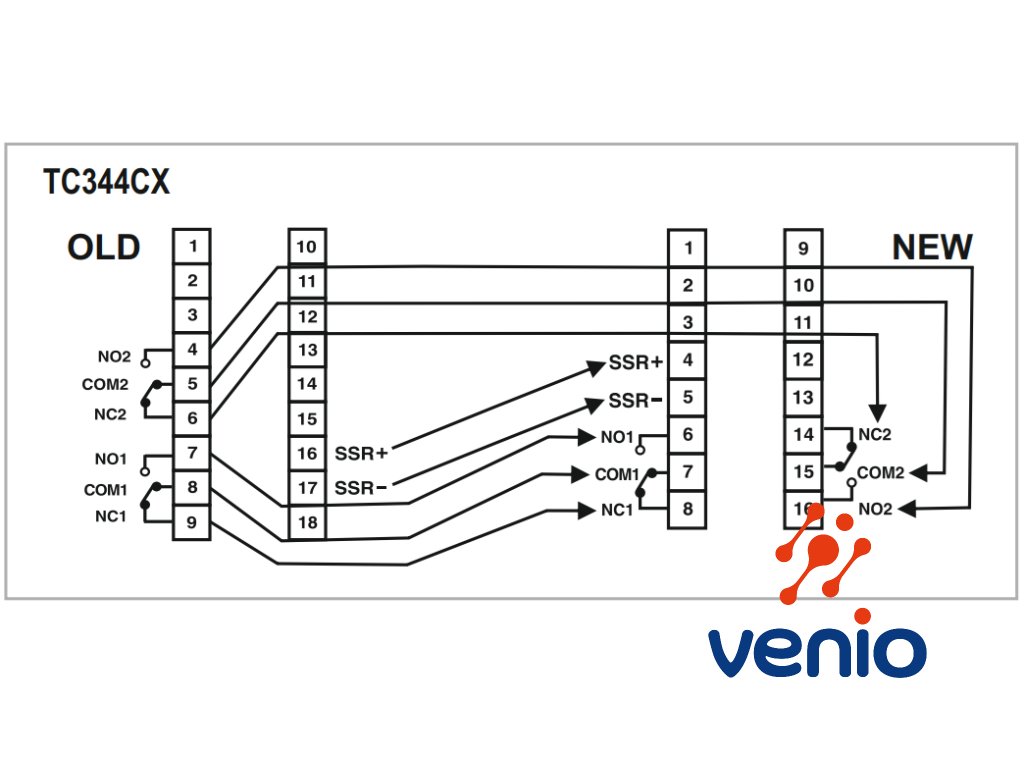

Pripojovacie svorkovnice boli výrobcom priebežne inovované,
podľa verzie sú k dispozícii 2 typy s rozdielnym pripojením, pozrite detaily vo fotogalérii.
podľa verzie sú k dispozícii 2 typy s rozdielnym pripojením, pozrite detaily vo fotogalérii.
Toto zariadenie je určené na bežné aplikácie regulácie teploty pre ohrev alebo chladenie v prostredí skladov, strojov, obchodov, ľahkého priemyslu, potravinárstva, spracovaniu materiálov, jednoúčelových pecí a podobne. Obzvlášť vhodný v priestoroch s vysokou svetlosťou kde je jeho vysoko svietivý displej dobre čitateľný.
Regulátor má nasledovné vlastnosti a funkcie:
ON/OFF, PID regulátor teploty.
Automatické ladenie parametrov PID v režime Auto Tune / Self Tune
Typ snímača pre vstup: termočlánok TC (J,K,T,S,R), alebo RTD snímač Pt100.
Voliteľný typ regulácie: ON/OFF, PID auto, PID ručne P, I, D.
Horný a dolný limit rozsahu pre nastavenie žiadanej teploty "Sv" SetPoint.
Zobrazuje hodnoty "Sv"=žiadaná a "Pv"=aktuálna, súčasne na dvojriadkovom displeji
Kompenzácia studených spojov pre TC.
Kompenzácia odporu vedenia pre Pt100.
Možné zadanie funkcia „Offset“ - posun hodnôt v celom rozsahu
Napájanie 230VAC
Automatické ladenie parametrov PID v režime Auto Tune / Self Tune
Typ snímača pre vstup: termočlánok TC (J,K,T,S,R), alebo RTD snímač Pt100.
Voliteľný typ regulácie: ON/OFF, PID auto, PID ručne P, I, D.
Horný a dolný limit rozsahu pre nastavenie žiadanej teploty "Sv" SetPoint.
Zobrazuje hodnoty "Sv"=žiadaná a "Pv"=aktuálna, súčasne na dvojriadkovom displeji
Kompenzácia studených spojov pre TC.
Kompenzácia odporu vedenia pre Pt100.
Možné zadanie funkcia „Offset“ - posun hodnôt v celom rozsahu
Napájanie 230VAC
Dodatočné parametre
| Kategória: | Regulátory teploty |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.25 kg |
| Napájanie: | 230 VAC |
| Vstupy/Výstupy: | 1AI, 2xSPDT relé, 1x riadenie SSR 12V |
| Vstupný signál: | RTD, TC |
| Displej: | 2x 4 znaky |
| Farba číslic (LED): | biela, zelená |
| Výška číslic: | meraná hodnota 4x16,7 mm, setpoint 4x9 mm |
| Typ snímača pre vstup: | RTD: Pt100, TC: J, K, R, S, T |
| Sériová zbernica: | NIE |
| Indikačná LED: | 6x červená (Out1,Out2,Out3,AT=autotune,MAN=manual,SOAK=časovač) |
| Montáž / rozmer: | do panelu, 96x96mm, hĺbka 73 mm |
| Výstupné relé: | 2x 5A/250VAC (odporová záťaž), 1x 12V DC pre SSR |
-
Datasheet EN - TC344CX regulátor teploty do panelu (2.7 MB)
-
Manual EN - TC344CX - regulator teploty do panelu s časovačom (4 MB)
