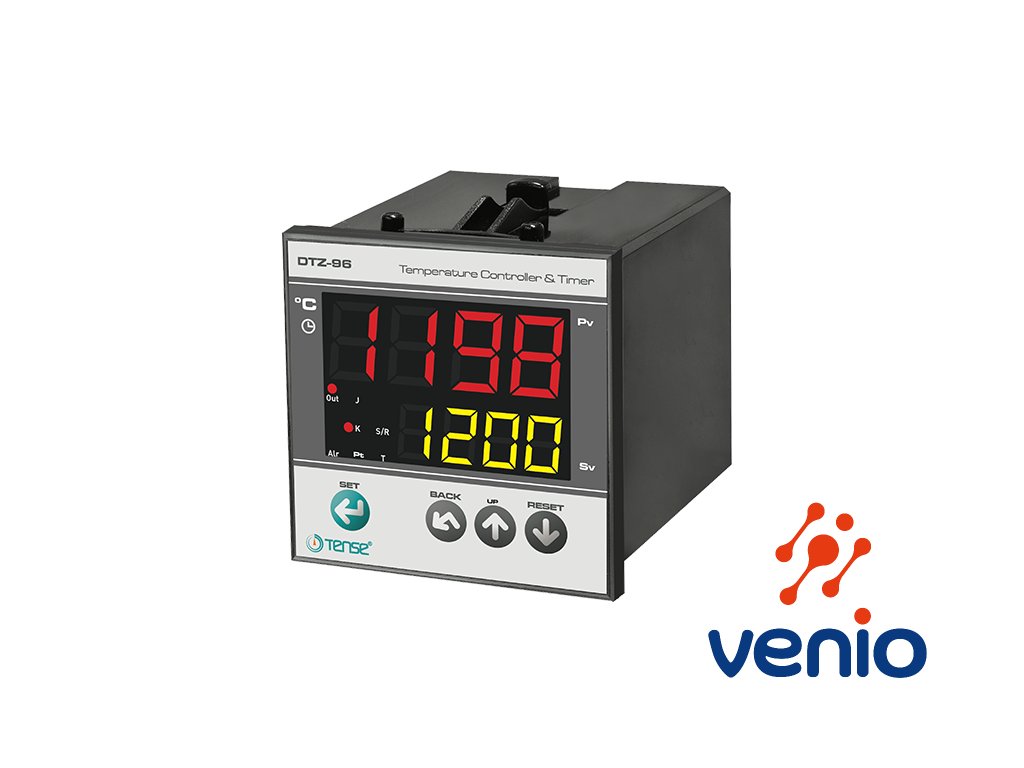

Regulátor teploty s časovačom do panelu DTZ-96 (2x relé výstup)

Kód: DTZ96
148 € / ks 177,60 € vrátane DPH
Skladom (3 ks)
Môžeme doručiť do:
16.7.2024
Regulátor teploty s časovačom do panelu DTZ-96, PID & On/Off,  pre ohrev alebo chladenie.

Panelový regulátor teploty s časovačom DTZ-96 je regulátor pre ohrev alebo chladenie pre montáž do panelu s univerzálnym vstupom.
K funkcii regulátora mám naviac integrovaný časovač, ktorý limituje čas práce regulátora na užívateľom stanovenú dobu až do 99:59 hodín.
časovač je možné nechať neaktivovaný, regulátor potom pracuje bez obmedzenia času.
Ako vstupný signál slúži odporový snímač teploty Pt100 alebo termočlánky TC typu J,K,T,R,S.
Regulátor má jasný, dobre čitateľný dvojriadkový displej s veľkými znakmi.
Horný riadok je červený s výškou číslic 20 mm, dolný riadok žltý s výškou číslic 14 mm.

Na výstupe je k dispozícii 2x relé 2A/250VAC. Z toho: 1x prepínacie relé SPDT "OUT", 1x spínacie relé SPST "Alarm".
Rozmery pre montáž do panelu 96x 96 x 90 mm / montážny otvor 90x90 mm. Napájanie 230 VAC.

Detailné informácie

Podrobný popis

Regulátor teploty s časovačom do panelu DTZ-96, PID & On/Off,  pre ohrev alebo chladenie.

Panelový regulátor teploty s časovačom DTZ-96 je regulátor pre ohrev alebo chladenie pre montáž do panelu s univerzálnym vstupom.
K funkcii regulátora mám naviac integrovaný časovač, ktorý limituje čas práce regulátora na užívateľom stanovenú dobu až do 99:59 hodín.
časovač je možné nechať neaktivovaný, regulátor potom pracuje bez obmedzenia času.
Ako vstupný signál slúži odporový snímač teploty Pt100 alebo termočlánky TC typu J,K,T,R,S.
Regulátor má jasný, dobre čitateľný dvojriadkový displej s veľkými znakmi.
Horný riadok je červený s výškou číslic 20 mm, dolný riadok žltý s výškou číslic 14 mm.

Na výstupe je k dispozícii 2x relé 2A/250VAC. Z toho: 1x prepínacie relé SPDT "OUT", 1x spínacie relé SPST "Alarm".
Rozmery pre montáž do panelu 96x 96 x 90 mm / montážny otvor 90x90 mm. Napájanie 230 VAC.

Tento špecializovaný regulátor teploty je určený na bežné aplikácie regulácie teploty ktoré vyžadujú obmedzenie práce v limitovanom čase. Najčastejšie aplikácie sú: ohrev alebo chladenie v prostredí skladov, strojov, obchodov, ľahkého priemyslu, potravinárstva, spracovaniu materiálov, jednoúčelových pecí, dezinfikácia lekárskych nástrojov teplom a podobne. Čas práce je nastaviteľný alebo sa dá vypnúť.

Vlastnosti a funkcie DTZ-48:

Typ snímača: TC: (J,K,T,S,R), RTD: Pt100
Voliteľný typ riadenia: P, PI, PD, PID alebo ON-OFF
Druh použitia regulátora: ohrev/chladenie
Napájacie napätie 230 VAC / 50/60Hz

Automatické „prekročenie“ Eliminácia v režime PID
Horný a dolný limit pre hodnotu SET.
Kompenzácia studeného spoja pre TC.
Kompenzácia odporu vedenia pre 100 Pt.
Vynikajúca linearita s tabuľkami °C/mV a °C/Ohm.
Možnosť nastavenia hodnoty „Offset“.
Možnosť nastavenia časovača práce až na 99:59 hodín.
Nastaviteľný čas zapnutia ALARMU až do 99:59 minút.
Voliteľné automatické vypnutie po časovači T.SET Čas pre výstup OUT.
Možnosť prerušovane sledovať hodnoty SET a Zostávajúci čas.
Ochrana heslom.
Vysoká presnosť.
Pamäť EEPROM na uloženie nastavení.
Voliteľný SSR výstup (na objednávku).
Jednoduché pripojenie pomocou zásuvných konektorov 5.08.

Popis práce časovača regulácie:
Časovač regulátora sa spustí, keď nameraná procesná hodnota PV(°C)>=(H.SET-t.HYS).
Hodnota času (t.SET) (hh:mm) sa odpočítava do 00:00. (hh:mm)
Po spustení časovač odpočítava čas, kým neuplynie nastavený čas, alebo sa regulátor neresetuje tlačidlom RESET.
Na konci odpočítavania sa výstup ALARM zapne na určený čas (mm:ss) alebo trvale podľa nastavenia A.off.

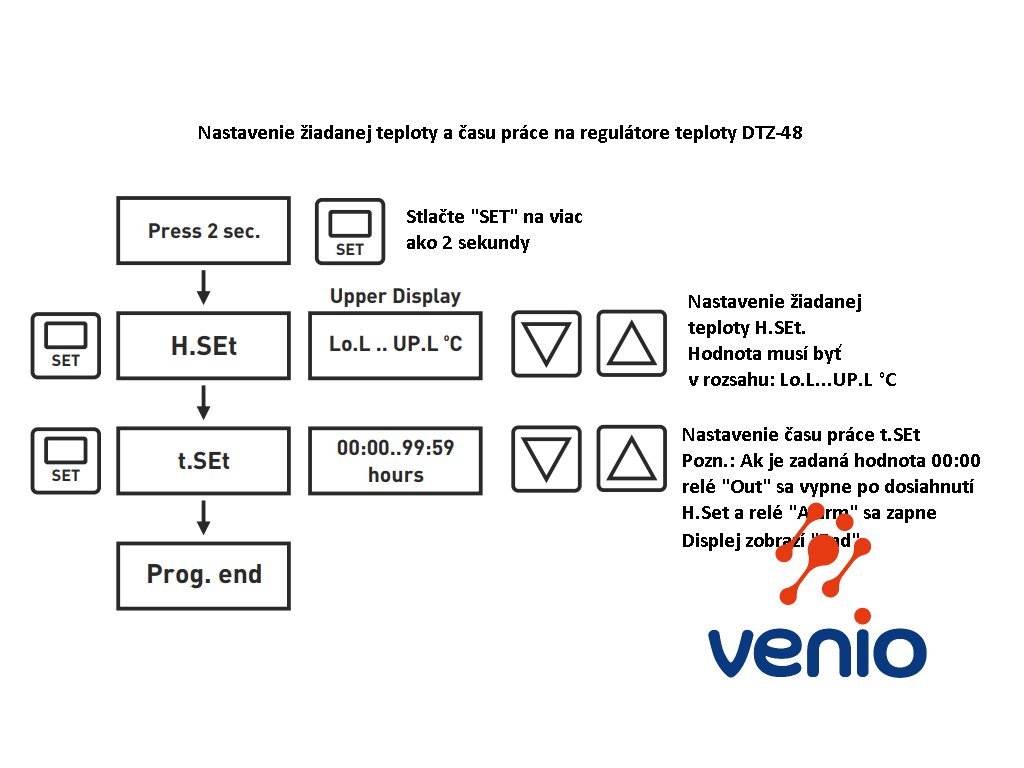

Príklad nastavenia:
Nastavíme H.SET=180°C, t.HYS=2°C.
Keď je procesná hodnota PV(°C)>=(H.SET-t.HYS). väčšia alebo rovná 178°C(180-2), časovač začne odpočítavať.
Výstupné relé "Out" pracuje dovtedy, kým časovač "t.SEt" nedosiahne 00:00 (hh:mm).
Po dosiahnutí nuly na časovači sa zapne relé "Alarm" na čas A.off, relé "Out" sa vypne.
Ak je „A.Off“ nastavené na 00:00 (mm:ss), Alarm zostáva zapnutý až do stlačenia Reset na viac ako 2 sekundy.

Úplné vypnutie časovača:
Úplné vypnutie časovača je možné pomocou parametra H.oFF=no.
Ak je H.OFF=Yes, relé "Out" sa automaticky vypne po uplynutí doby časovača t.SET.
Ak je H.OFF=no, relé OUT funguje normálne ako pri bežnom regulátore bez časovača.
Relé "Alarm" pracuje normálne, bez ohľadu na to, či je časovač zapnutý alebo vypnutý.
To zn. pri prvom dosiahnutí žiadanej teploty sa zapne "Alarm" a zostáva zapnutý podľa nastavenia v parametri "A.Off".

Ak sa zobrazí „End“, odpočítavanie časovača sa skončilo (ak bolo nastavené) alebo žiadaná teplota H.set bola dosiahnutá,
a výstup ALARM je zapnutý na dobu „A.Off“ a po jej uplynutí sa vypne.

Dodatočné parametre

Kategória: Regulátory teploty
Záruka: 2 roky
Hmotnosť: 0.2 kg
Napájanie: 230 VAC
Vstupný signál: RTD, TC
Displej: 2x 4 znaky
Farba číslic (LED): červená, žltá
Výška číslic: meraná hodnota 4x20 mm, setpoint 4x14 mm
Typ snímača pre vstup: RTD: Pt100, TC: J, K, R, S, T
Sériová zbernica: NIE
Indikačná LED: 3x červená (Relé, Alarm, Snímač)
Montáž / rozmer: do panelu, 96x96mm, hĺbka 90 mm
Výstupné relé: 2x 2A/250VAC (odporová záťaž)
