Zobrazovač a regulátor na stenu AR540, výška písma 57mm, 24VDC/AC, výst. 0-10V

Podrobný popis

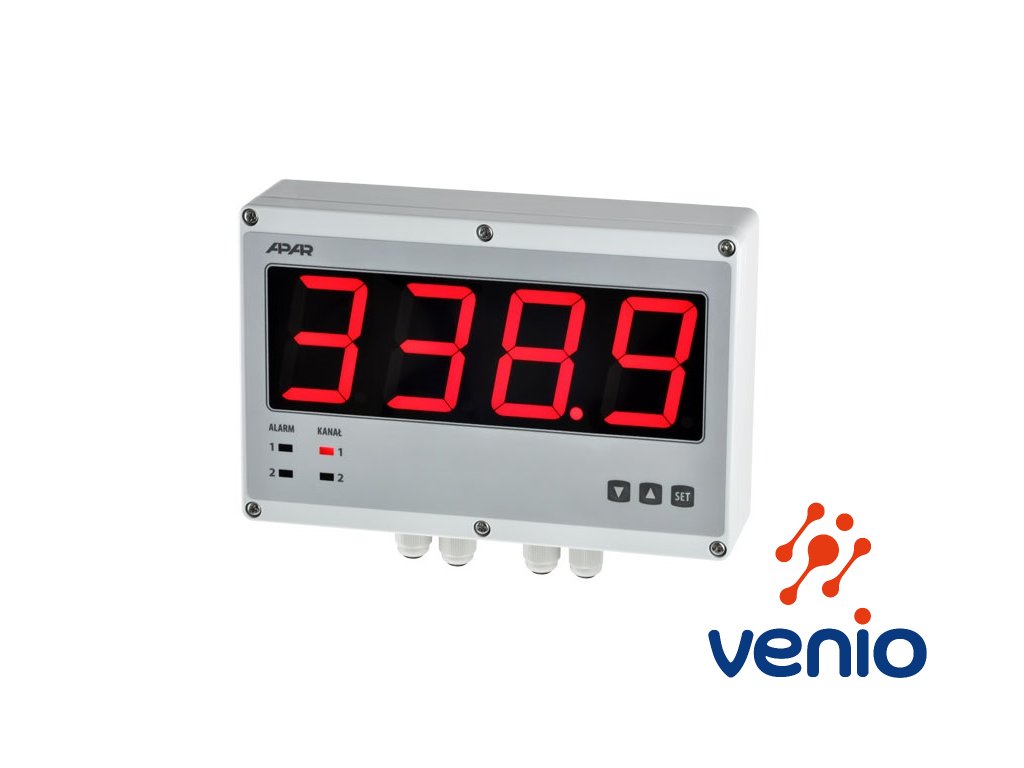

AR540 univerzálny zobrazovač a regulátor na stenu, výška písma 57mm

Dvojkanálový univerzálny displej na zobrazovanie teploty a/alebo analógových signálov
so štandardnými matematickými funkciami, budík a hodiny, 4 farebný, 4 miestny LED displej

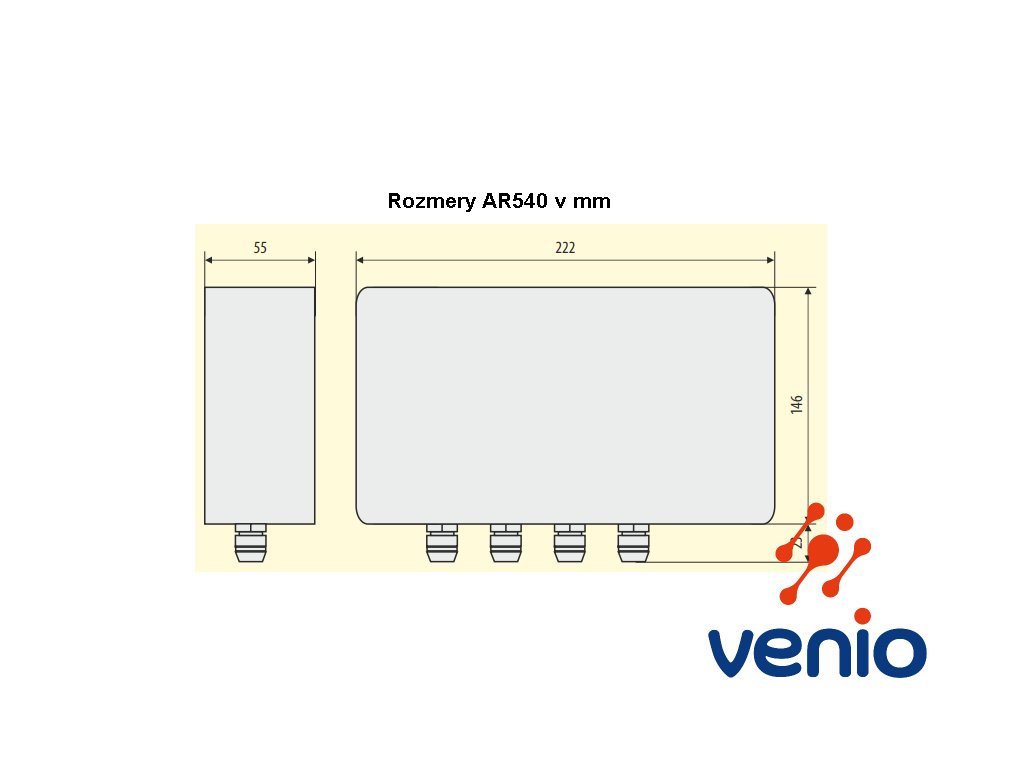

s písmom výšky 57 mm, RS485, analógový výstup, nástenná montáž, veľkosť 222×145 mm, IP65

Popis: Veľký zobrazovací displej a regulátor s ON/OFF výstupom pre zobrazovanie a reguláciu teploty
a iných fyzikálnych parametrov (vlhkosť, tlak, hladina, rýchlosť atď.) zo štandardného signálu: 0/4-20 mA, 0-10 V, 0-60 mV, 0-2,5 kΩ

• 2 univerzálne meracie vstupy (RTD odporové snímače, TC termočlánky, a analógové vstupy) s ďalšími funkciami:
• matematické funkcie (rozdiel, súčet a priemer meraní z dvoch vstupov) s nameranou minimálnou a maximálnou hodnotou uloženou v pamäti
• diaľkové zobrazenie dát (cez zbernicu RS485 protokol MODBUS-RTU, slave)
• hodiny v reálneho času môžu byť zobrazené striedavo s meraniami
• LED displej: 4 číslice, výška 57 mm, 4 farby – nastaviteľné z červená, oranžová, žltá, zelená
• programovateľné farby displeja môžu byť nastavené rozdielne pre: kanály 1 a 2 , hodiny, LED indikátory a alarmy
• 2 nezávislé výstupy alarmu on/off: (ON-OFF, kúrenie, chladenie, relatívne alarmy, manuálny režim) s LED indikáciou a zmenou farby
• BIN digitálny DI vstup pre signál na zmenu prevádzkového režimu:
• štart/stop pre výstupy,
• manuálny / automatický režim pre výstupy,
• dvojpolohové prepínanie nastavenej hodnoty (deň/noc) pre alarmy,
• zobrazenie funkcie „Hold“ na meranie, zmenu alebo zastavenie prepínania zobrazovaných kanálov,
• priame zobrazenie vstupov nameraných hodnôt (pre matematické funkcie) atď.
• analógový výstup 0/4 ÷ 20 mA alebo 0/2 ÷ 10 V - podľa typu: WA=0/4-20mA / WU=0/2-10V
• analógový výstup môže slúžiť ako prevodník, zrkadlenie vstupu
• výber matematických výstupov kontrolnej hodnoty (vstup, rozdiel, súčet, priemer z meraní)
• manuálny režim (otvorená regulačná slučka) k dispozícii pre binárne a analógové výstupy,
• nastavenie hodnoty výstupného signálu v rozsahu 0 ÷ 100%, možnosť automatickej aktivácie z dôvodu poruchy snímača
• vstavaný napájací adaptér 24 V DC / 50 mA pre napájanie vstupných snímačov/prevodníkov
• Sériové rozhranie zbernica RS485, galvanicky izolované, MODBUS-RTU, slave
• kompenzácia odporu vedenia odporových snímačov
• teplotná kompenzácia termočlánkov za studena
• škálovateľné rozsahy zobrazovanej hodnoty (merania, matematické alebo vzdialené funkcie),
• indikačné rozsahy (pre analógové vstupy), možnosti alarmov
• možnosť ochrany prístupu ku konfigurácii parametrov pomocou hesla používateľa
• rozsah prevádzkových teplôt: 0 ÷ 50 ° C

Metódy konfigurácie parametrov:

• cez membránovú klávesnicu (IP65) ktorá sa nachádza na prednom paneli zariadenia
• cez RS485 alebo PRG (programátor AR956 / 955) a freeware ARsoft-LOG (Windows 7/8/10), MODBUS-RTU
• softvér a programátor vám umožňujú zobraziť nameranú hodnotu a rýchlo nakonfigurovať jednu alebo niekoľko súborov parametrov predtým uložených v počítači na opätovné použitie, napr. na iných zariadeniach rovnakého typu (funkcia duplikácie konfigurácie)
• vysoká presnosť, dlhodobá stabilita a odolnosť proti rušeniu

Voliteľne (na objednávku podľa typu):

• napájanie podľa typu S1=230VAC / S2=24VDC/AC
• relé výstupy = P alebo výstupy SSR = S
• analógový výstup podľa typu: WA=0/4-20mA / WU=0/2-10V

Skladové typy:

• AR540-S1-P-P-RS485-WA  (napájanie 230VAC, 2x výstupné relé, RS485, výstup 4-20mA)
• AR540-S2-P-P-RS485-WU (napájanie 24VAC/VDC, 2x výstupné relé, RS485, výstup 0-10V)
