C40-D-U univerzálny zobrazovač do panelu, 96x48 mm

Kód: C40-D-U-0-0 C40-D-U-A1-0 C40-D-U-A1-A2 C40-D-U-M1-0 C40-D-U-M1-A2 C40-D-U-S1-0 C40-D-U-S1-A2 Zvoľte variant
114 € / ks 138 € / ks 162 € / ks 162 € / ks 186 € / ks 172 € / ks 196 € / ks od 114 € / ks 136,80 € vrátane DPH 165,60 € vrátane DPH 194,40 € vrátane DPH 194,40 € vrátane DPH 223,20 € vrátane DPH 206,40 € vrátane DPH 235,20 € vrátane DPH od 136,80 € vrátane DPH
Skladom (>5 ks) Skladom (4 ks) Skladom (2 ks) Skladom (5 ks) Skladom (5 ks) Skladom (1 ks) Skladom (1 ks) Zvoľte variant
Variant
Môžeme doručiť do:
17.12.2024 17.12.2024 17.12.2024 17.12.2024 17.12.2024 17.12.2024 17.12.2024 Zvoľte variant

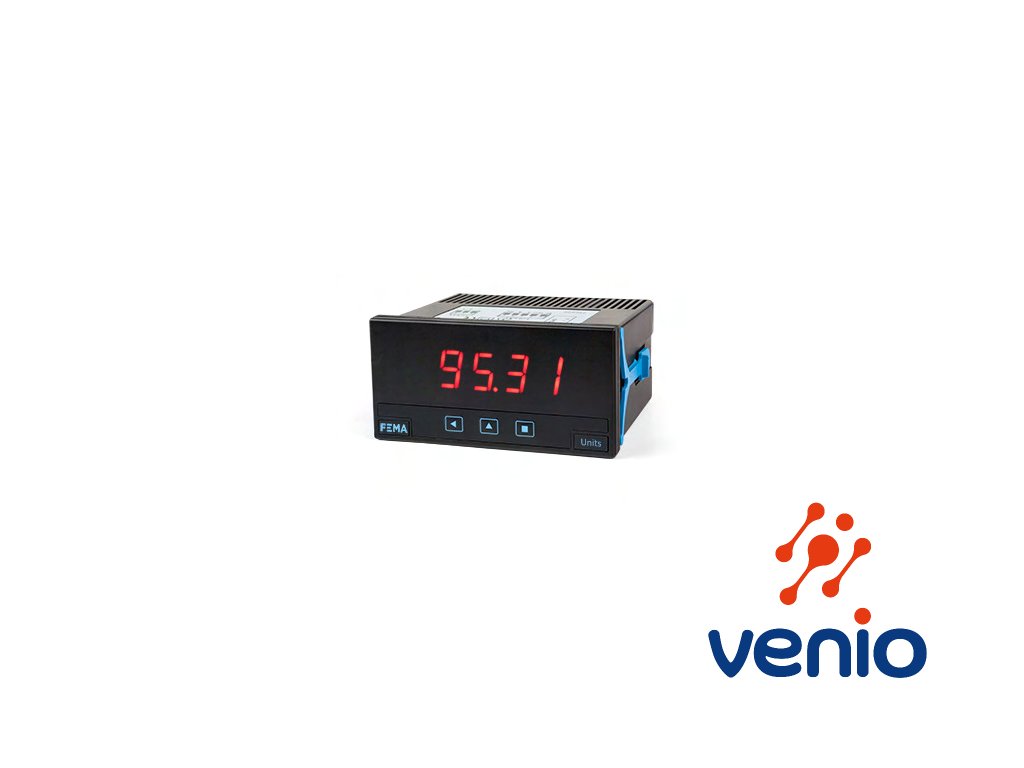

C40-D-U univerzálny zobrazovač signálov

Základné parametre:

  • univerzálne napájanie 18 až 265 VAC/VDC
  • univerzálny vstup pre meraný signál (rozsah - viď detailný popis)
  • 4-miestny LED displej (červený)
  • výška písma 14 mm
  • rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×44 mm)
  • škálovanie zobrazenej hodnoty od -1999 do 9999
  • nastaviteľná poloha desatinnej čiarky
  • pamäť maximálnej nameranej hodnoty
  • pamäť minimálnej nameranej hodnoty

Detailné informácie

Podrobný popis

C40-D-U univerzálny zobrazovač signálov obsahuje:

Konfigurovateľný univerzálny vstup na meranie signálov:

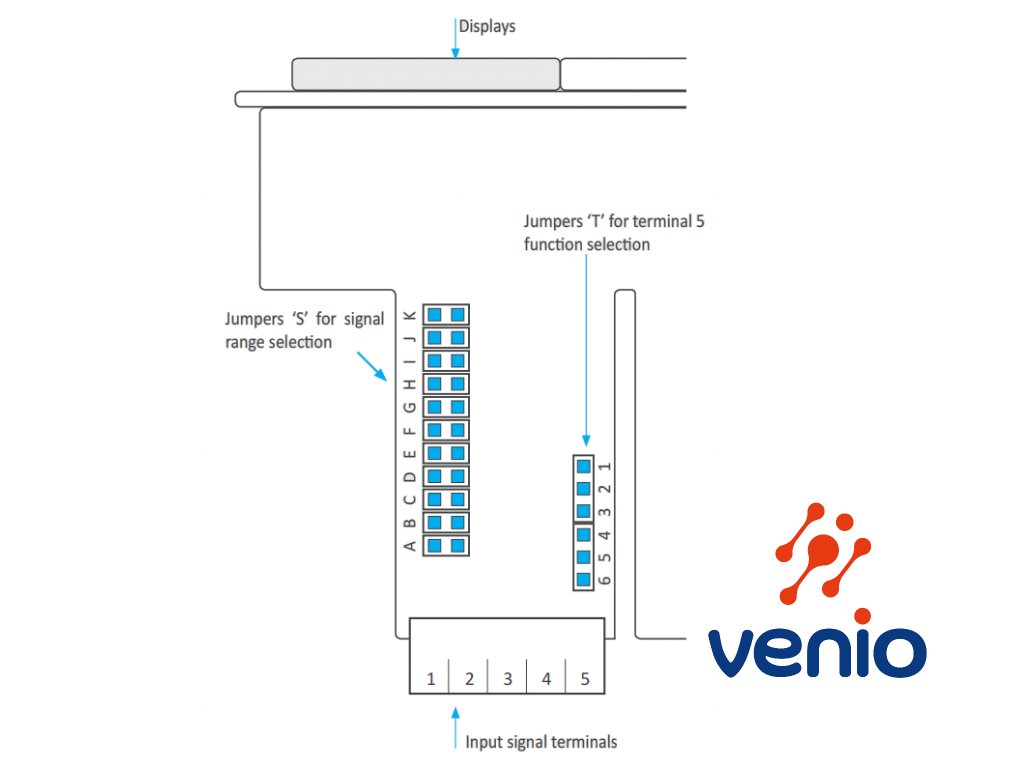

  • vstup sa konfiguruje najskôr prepnutím jumprov podľa návodu a následným pripojením prislúchajúcich svoriek
  • napätie AC a DC do 600 V, (Meranie AC napätia je v režime True RMS)
  • prúd AC a DC priamo (do 5 A), nepriamo pomocou prúdového transformátora xxx/5A
  • procesných signálov (4-20mA a 0-10V) s budiacim napätím alebo bez,
  • teploty z termočlánkov typu K, J, E, N, L, R, S, B, T a C,
  • teploty zo snímačov teploty RTD: Pt100 (2,3-vodič), Pt500, Pt1000, Ni100, Ni200, Ni1000,
  • teploty zo snímačov PTC a NTC,
  • ohmickej hodnoty z odporových snímačov 0/5kOhm a 0/50kOhm
  • potenciometrov v nominálnom rozsahu od 500 Ohm do 20 kOhm
  • frekvencie od 15 Hz do 100 Hz

Rozšíriteľný o analógový výstup 4-20mA (príplatková výbava):

  • určený pre automatické zrkadlenie vstupu – výstup pracuje ako izolovaný prevodník do 4-20mA
  • alebo pre škálovateľné zrkadlenie vstupu – individuálne nastavená dolná a horná hranica
  • výstup je možné kalibrovať v prevádzke
Rozšírenie o výstupné relé (2x) pre signalizáciu (príplatková výbava):
  • každému relé prislúcha jedna individuálna nastaviteľná hodnota alarmu (setpoint 1,2)
  • alarm môže byť aktivovaný pri prekročení hodnoty smerom hore (max=viac ako setpoint), alebo smerom dole (min=menej ako setpoint)
  • každému alarmu prislúcha nastaviteľná hysterézia pre zabránenie prekmitávania – spínania výstupu okolo setpoint hodnoty alarmu
  • kombinovaným nastavením alarmov/relé môže byť dosiahnutý spôsob regulácie (medzi limitmi, mimo limitov)

Vlastnosti displeja:

  • 4-miestny LED displej (červený)
  • výška písma 14 mm
  • rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×44 mm)
  • škálovanie zobrazenej hodnoty od -1999 do 9999
  • nastaviteľná poloha desatinnej čiarky

Ďalšie vlastnosti:

  • Štandardná veľkosť 96 x 48 mm (1/8 DIN).
  • Škálovateľné zobrazovanie so 4 číslicami (9999 až -1999) a nastaviteľnou pozíciou desatinnej čiarky.
  • Funkcia „rýchly prístup“ k nastaveným hodnotám alarmu,
  • Zmena zobrazenej hodnoty cez externý signál (suchý kontakt na DI svorku 5) pre vyvolanie funkcie:
    – MAX. hodnota v pamäti,
    – MIN. hodnota v pamäti,
    – HOLD – podržanie aktuálnej hodnoty.
    Počas aktivovania DI hodnota na displeji bliká aby bola odlíšená od bežného merania.
  • „Eco“ režim pre zníženú spotrebu s nastavením času pre vypnutie displeja
  • 5 úrovní jasu - nastaviteľné

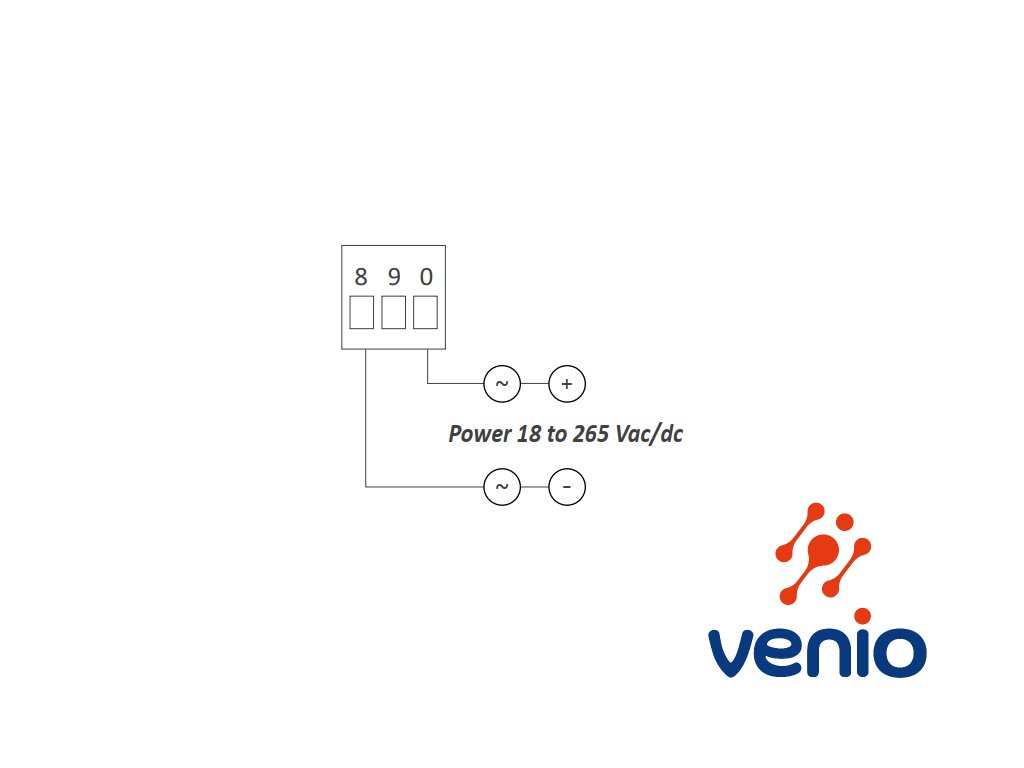

  • Jediný univerzálny napájací zdroj 18 až 265 Vac/dc

Dodatočné parametre

Kategória: Zobrazovače do panelu
Záruka: 2 roky
Napájanie: univerzálne 18 ... 265 VAC/VDC, 24 VDC, 230 VAC, 24 VAC
Vstupy/Výstupy: 1AI
Vstupný signál: 4-20 mA, ~600 Vac, ~200 Vac, ~20 Vac, ~2 Vac ~200 mVac, ~60 mVac, ~5 Aac, ~20 mAac (True RMS), ±600 Vdc, ±200 Vdc, ±20 Vdc, ±2 Vdc ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc, TC: K, J, E, N, L, R, S, B, T, C, RTD: Pt100, Pt500, Pt1000, Ni100, Ni200, Ni1000, PTC, NTC, frekvencia 15 Hz ... 100 Hz, odporový snímač 0-5 kOhm, 0-50kOhm, potenciometer 500Ohm - 20kOhm, 0-10 V
Počet číslic: 4
Farba číslic (LED): červená
Výška číslic: 14 mm
Sériová zbernica: NIE

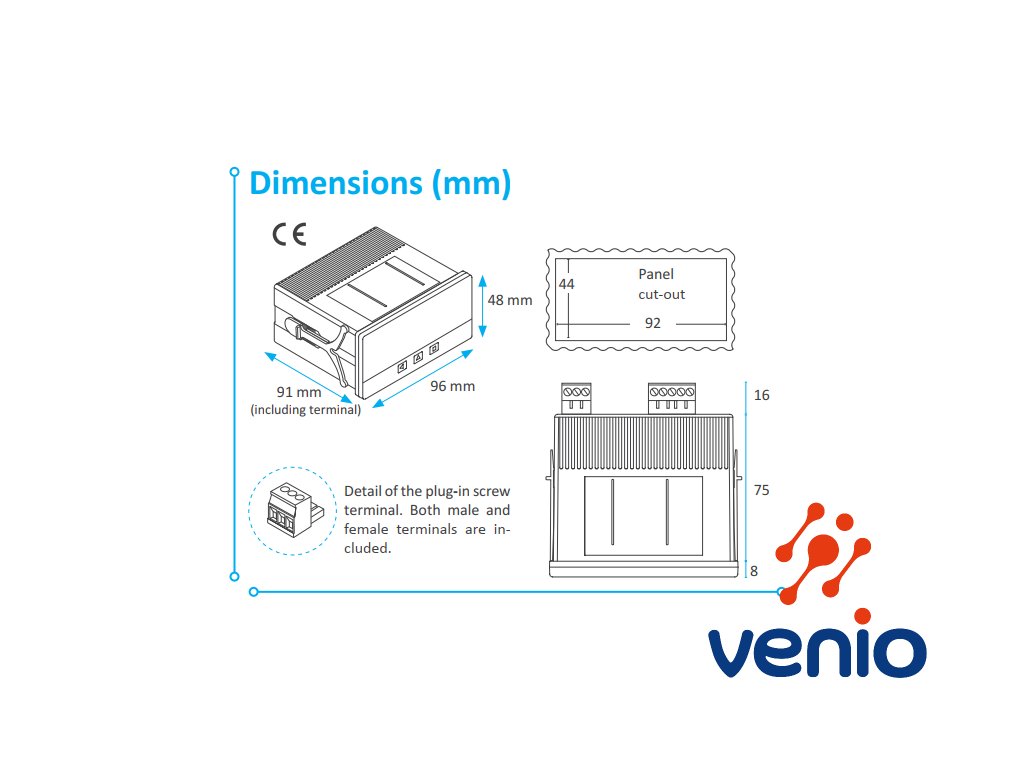

Montáž / rozmer: do panelu, 96x48mm, hĺbka 91 mm
