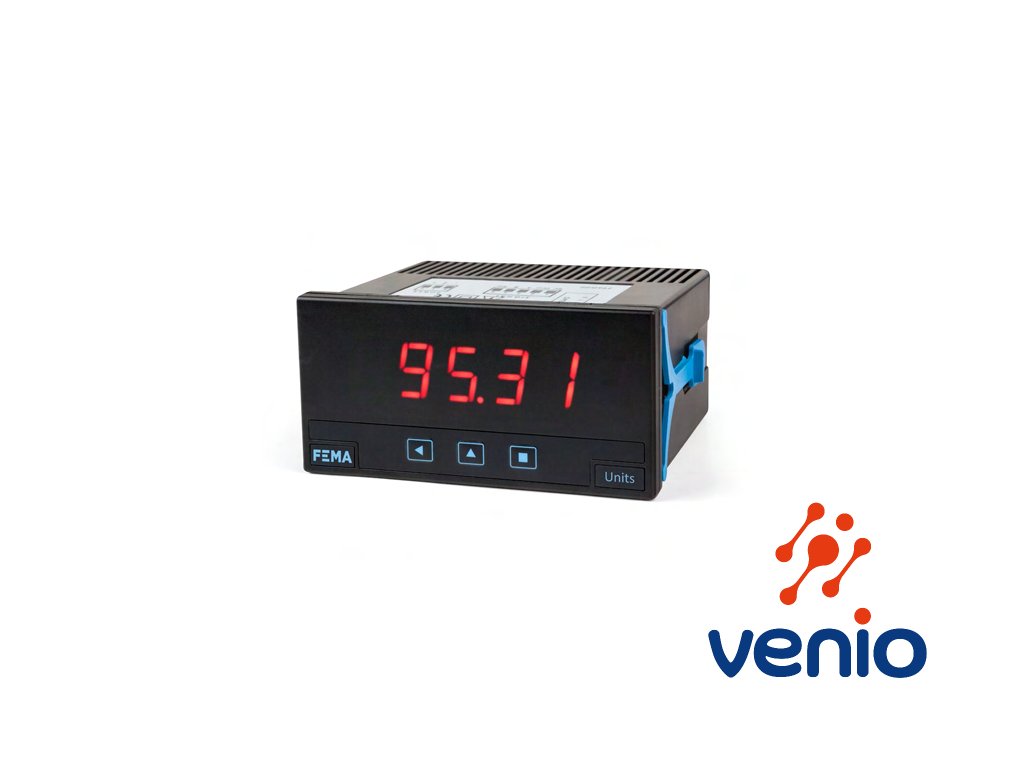

EC4-ZR3 univerzálny zobrazovač do panelu, 96x48 mm

Podrobný popis

EC4-ZR3 univerzálny zobrazovač signálov obsahuje:

Konfigurovateľný univerzálny vstup na meranie signálov:

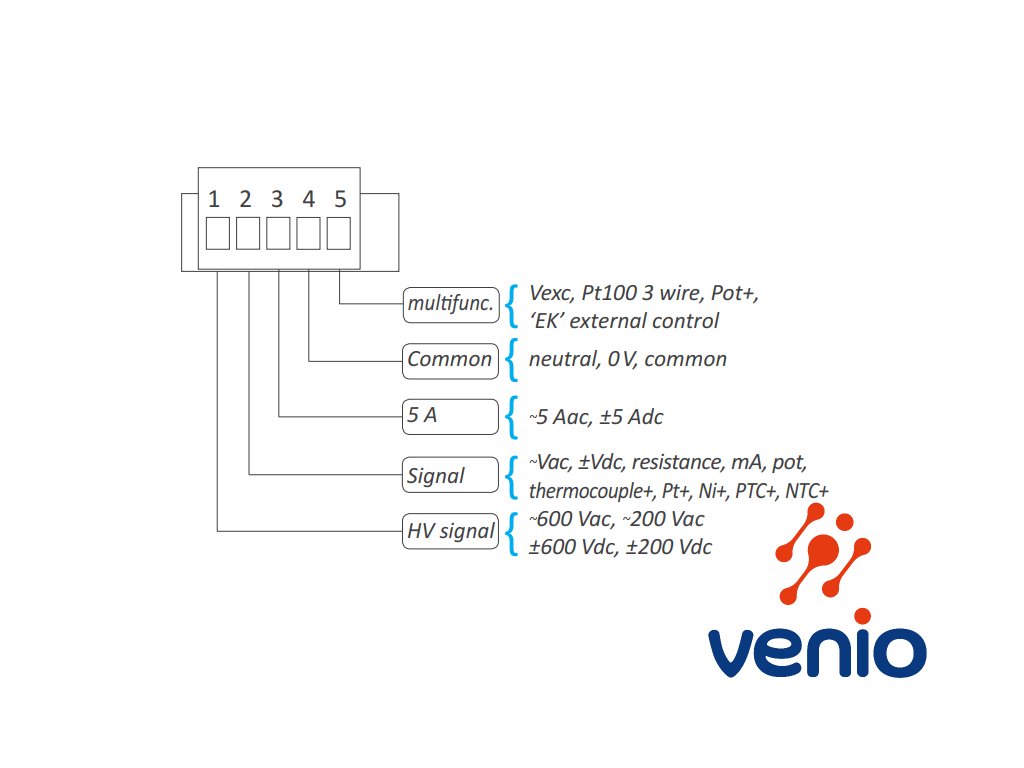

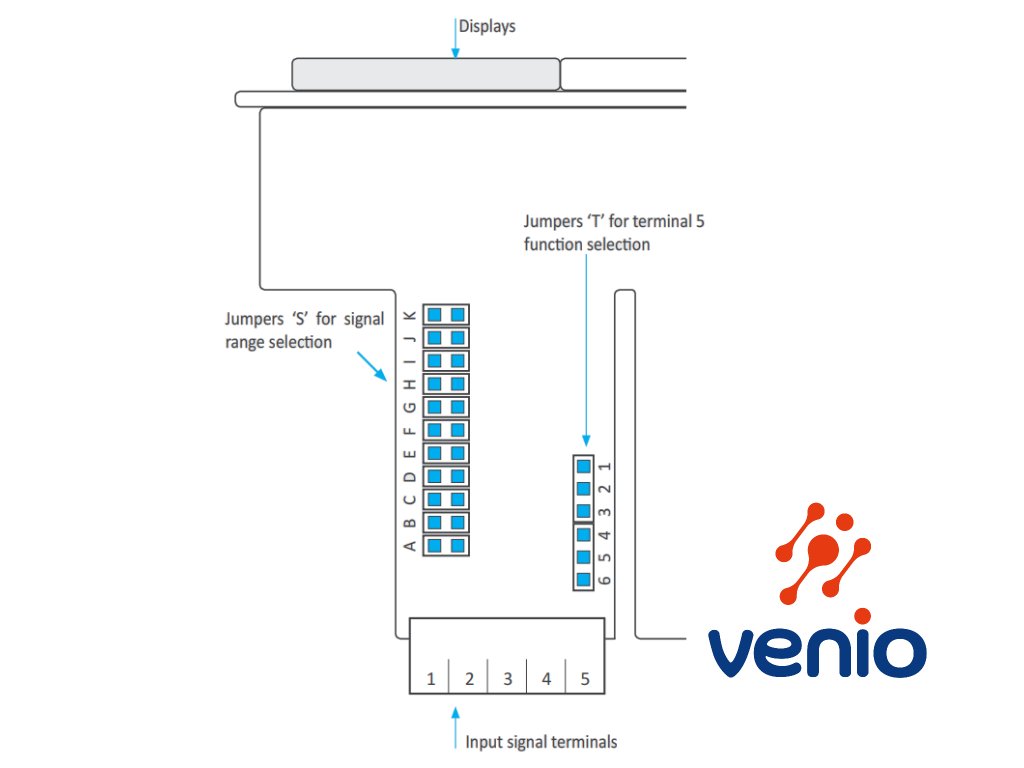

• vstup sa konfiguruje najskôr prepnutím jumprov podľa návodu a následným pripojením prislúchajúcich svoriek
• AC a DC napätia (do 600 V), (Meranie AC napätia je v režime True RMS)
• AC a DC prúdu (do 5 A),
• procesných signálov (mA a Vdc) s budiacim napätím a bez neho,
• teploty z termočlánkov typu K, J, E, N, L, R, S, B, T a C,
• teploty zo snímačov teploty RTD: Pt100 (2,3-vodič), Pt500, Pt1000, Ni100, Ni200, Ni1000,
• teploty zo snímačov PTC a NTC,
• ohmickej hodnoty z odporových snímačov, potenciometrov
• frekvencie do 100 Hz
• možná korekcia minimálnej a maximálnej hodnoty signálu „F.cor“ umožňuje zvýšiť presnosť rozsahu merania podľa aktuálnej hodnoty signálu v prevádzke
• možná užívateľská 20-segmentová linearizácia rozsahu vstupného signálu

Konfigurovateľný výstup 4-20mA:

• pre automatické zrkadlenie vstupu – výstup pracuje ako izolovaný prevodník do 4-20mA
• pre škálovateľné zrkadlenie vstupu – individuálne nastavená dolná a horná hranica
• výstup je možné kalibrovať v prevádzke

4x nastaviteľné relé:

• každému relé prislúcha jedna individuálna nastaviteľná hodnota alarmu (setpoint 1,2,3,4)
• alarm môže byť aktivovaný pri prekročení hodnoty smerom hore (max=viac ako setpoint), alebo smerom dole (min=menej ako setpoint)
• každému alarmu prislúcha nastaviteľná hysterézia pre zabránenie prekmitávania výstupu okolo setpoint hodnoty alarmu
• kombinovaným zapojením relé môže byť dosiahnutých niekoľko rozsahov zopnutia resp. vypnutia signálu

Vlastnosti displeja:

• 4-miestny LED displej (červený)
• výška písma 14 mm
• rozmer štandard 1/8 DIN 96×48 mm (montáž do otvoru 92×44 mm)
• škálovanie zobrazenej hodnoty od -1999 do 9999
• nastaviteľná poloha desatinnej čiarky

Ďalšie vlastnosti:

• Štandardná veľkosť 96 x 48 mm (1/8 DIN).
• Škálovateľné zobrazovanie so 4 číslicami (9999 až -1999) a nastaviteľnou pozíciou desatinnej čiarky.
• Funkcia „rýchly prístup“ k nastaveným hodnotám alarmu,
• Zmena zobrazenej hodnoty cez externý signál (kontakt na DI svorka 5) pre vyvolanie funkcie:
  – MAX. hodnota v pamäti,
  – MIN. hodnota v pamäti,
  – HOLD – podržanie aktuálnej hodnoty.
  Počas aktivovania DI hodnota na displeji bliká aby bola odlíšená od bežného merania.
• „Eco“ režim pre zníženú spotrebu s nastavením času pre vypnutie displeja
• 5 úrovní jasu - nastaviteľné
• Jediný univerzálny napájací zdroj 18 až 265 Vac/dc

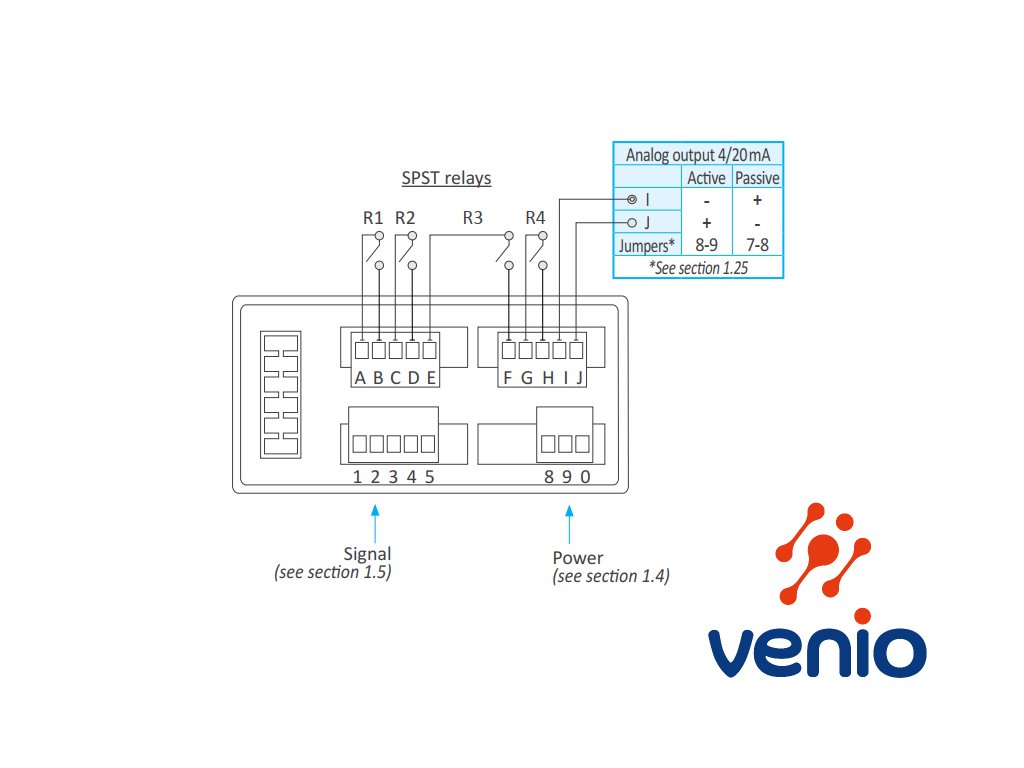

• Obsahuje 4 relé SPST a 1 analógový výstup 4/20 mA izolovaný.
