Časové relé do panelu ERD-48M - časovací automat pre jednoúčelové stroje

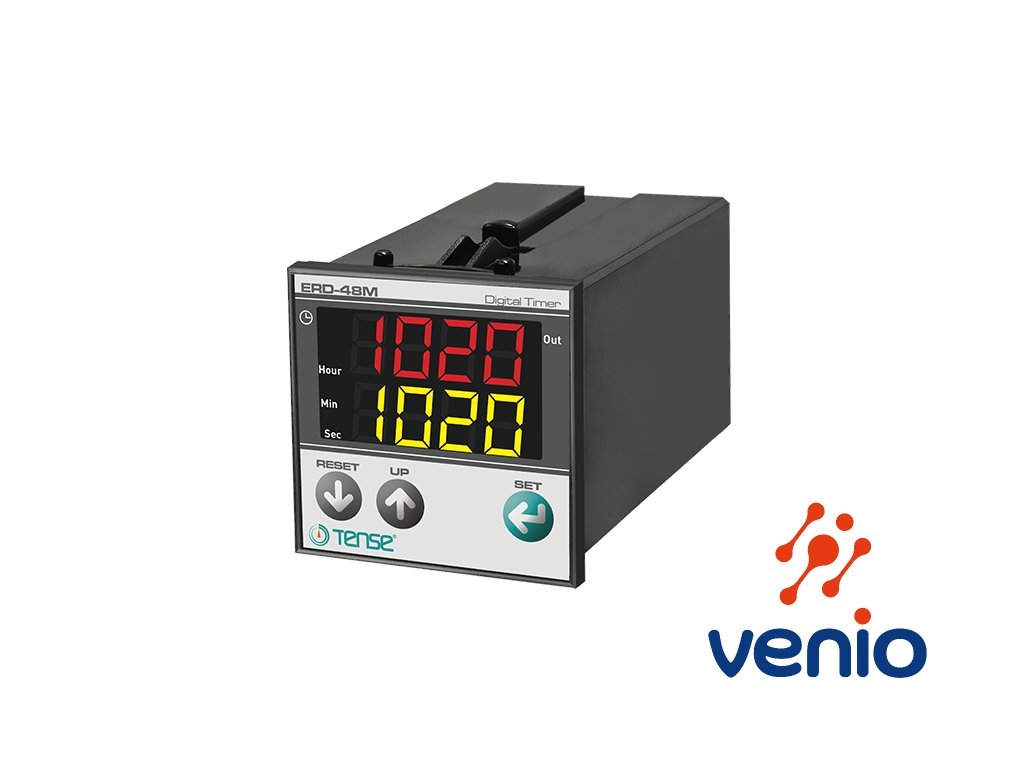

Časové relé ERD-48M - je univerzálny časovací automat pre riadenie cyklov
alebo iných časových sekvencií pre potreby priemyselnej a domácej automatizácie.
Jednoduché nastavenie času tlačidlami set+šípky na paneli v rozsahu: 0,1 sec - 99,59 hod
Digitálne časové multifunkčné relé je vybavené riadiacími vstupmi START/RESET/GATE

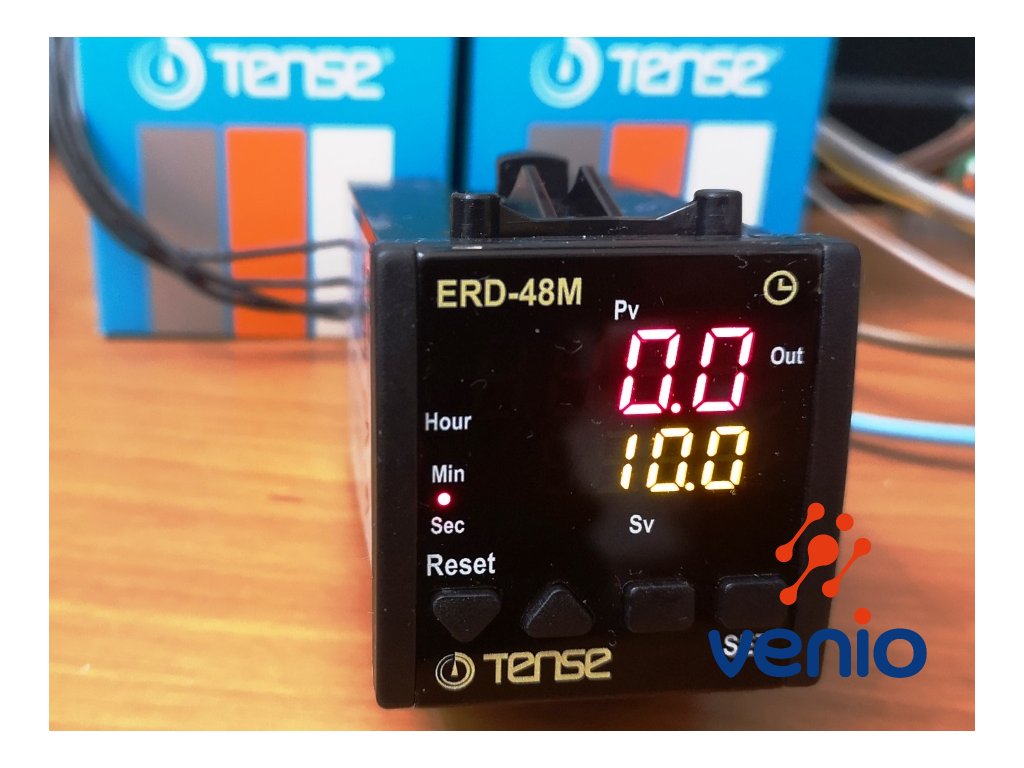

Displeje: 2x 4 znakové LED displeje (1. riadok červený, 2. riadok žltý),
nameraného a nastaveného času činnosti svitie ak má relé prítomné napájanie
Zopnuté relé (svorky 4-3) indikuje červená LED OUT

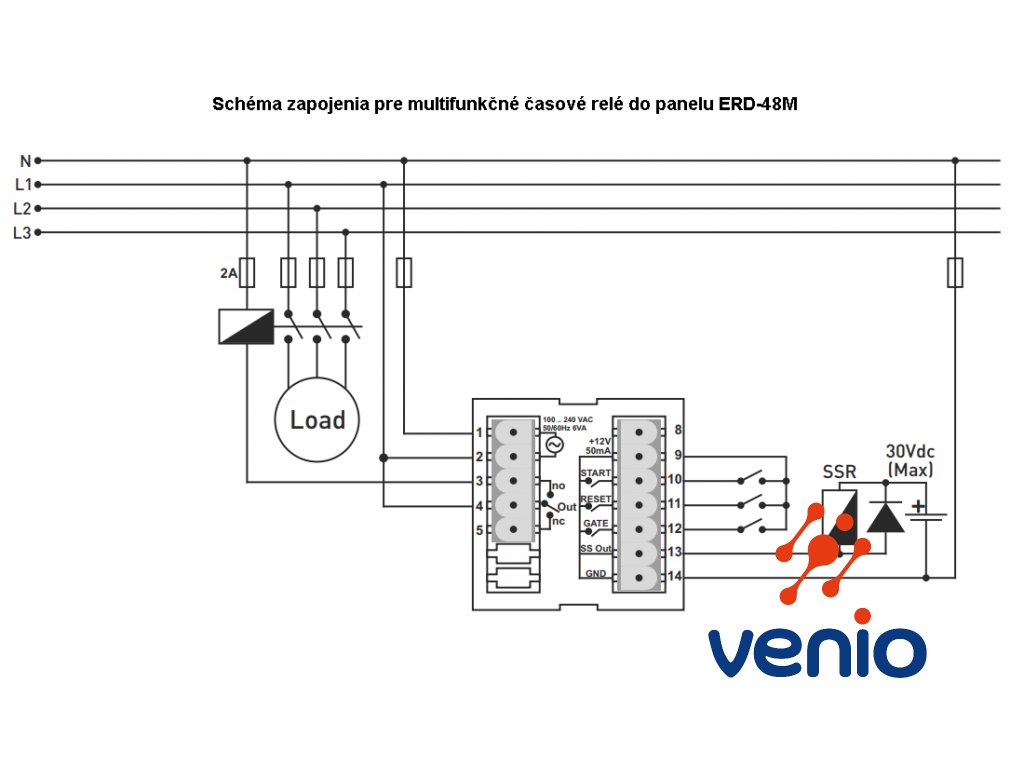

Výstupné relé OUT1 je prepínacie SPDT, svorky: 4=COM, 3=NO, 5=NC.
Výstup OUT2 je ovládací pre spínanie SSR relé,  svorky: 13+SSRout a 14GND (Max.30VDC)
univerzálne napájanie 230V AC / <8VA
montáž do panelu, na dvere rozvádzača
rozmery 48 x 48 x 99 mm
Voliteľných je 13 rôznych režimov - viď popis nižšie
Pracovný čas je možné nastavovať v hodinách / minútach / sekundách
Relé načítava do pamäte aktuálnu hodnotu časovača a stav výstupov OUT pri poslednom výpadku napájania a obnoví ich pri následnom prvom zapnutí.
Riadiace vstupy umožňujú pripojiť signály 24 VDC (kompatibilné s výstupom bezdotykového spínača PNP), alebo využiť na riadenie vlastných 12VDC zo svorky 9. (max. záťaž 50mA)

Riadiace signály: svorka 9=+12VDC, svorka 10=START, svorka 11=RESET, svorka 12=(GATE) PAUSE

13 voliteľných funkcií / módov spínania:
0/ ON Delay - oneskorené zapnutie výstupného relé po uplynutí nastaveného času
- zapnutie trvá kým trvá signál na svorke 10 (START)
- čas do zapnutia je meraný od nábežnej hrany riadiaceho signálu na svorke 10 (START)
- vypnutie je súčasne s padajúcou hranou riadiaceho signálu na svorku 10 (START)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

1/ Pulse ON Delay / OFF with RESET
- oneskorené zapnutie výstupného relé po uplynutí nastaveného času od impulzu na svorke 10 (START)
- čas do zapnutia je meraný od prvej nábežnej hrany riadiaceho signálu na svorke 10 (START)
- zapnutie trvá kým nepríde signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

2/ Re-triggerable On Shot
- Obnovovaný čas
- okamžité zapnutie výstupného relé na nastavený čas od impulzu na svorke 10 (START)
- čas zapnutia je obnovený/meraný od každej nábežnej hrany riadiaceho signálu na svorke 10 (START)
- zapnutie trvá na nastavený čas, alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

3/ Non-retriggerable On Shot
- Neobnovovaný čas
- okamžité zapnutie výstupného relé na nastavený čas od impulzu na svorke 10 (START)
- čas zapnutia je meraný iba od prvej nábežnej hrany riadiaceho signálu na svorke 10 (START)
- zapnutie trvá na nastavený čas, alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

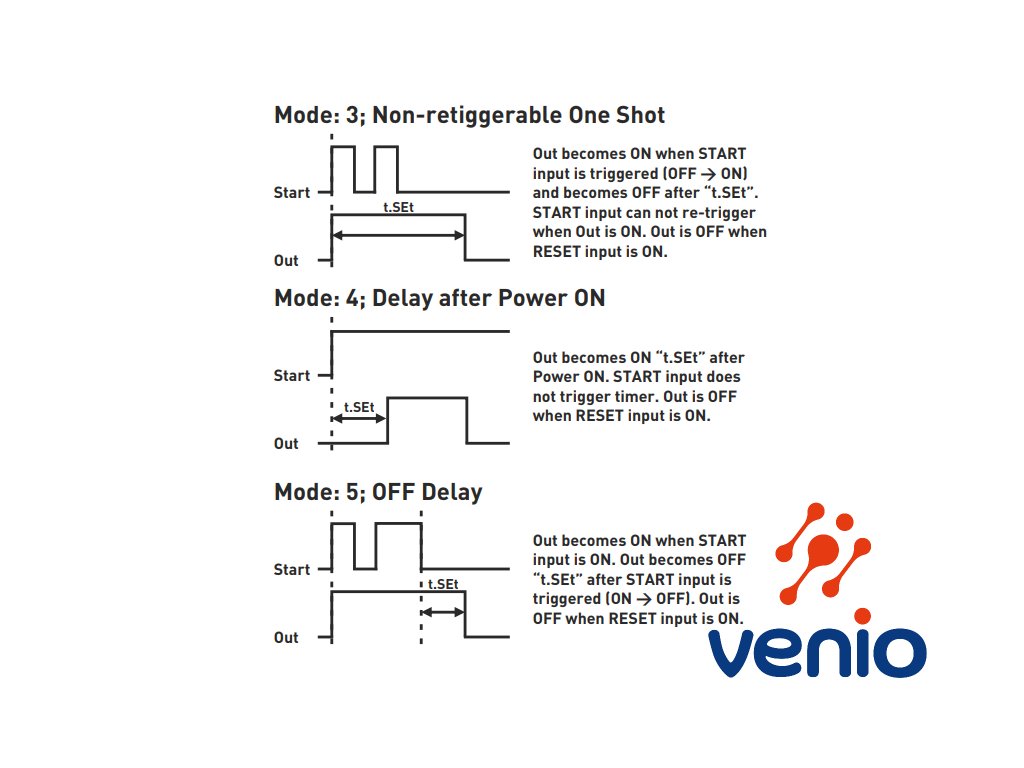

4/ Delay after Power ON
- oneskorené zapnutie výstupného relé po uplynutí nastaveného času po zapnutí napájania
- pracuje bez riadiaceho signálu na svorke 10 (START)
- zapnutie trvá kým je prítomné napájanie, alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

5/ OFF Delay (with START)- okamžité zapnutie výstupného relé od impulzu na svorke 10 (START)
- čas zapnutia je obnovený/meraný od každej padajúcej hrany (vypnutia) riadiaceho signálu na svorke 10 (START)
- zapnutie trvá počas prítomnosti signálu na svorke 10 (START)
- a následne na nastavený čas od padajúcej hrany na svorke 10 (START), alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

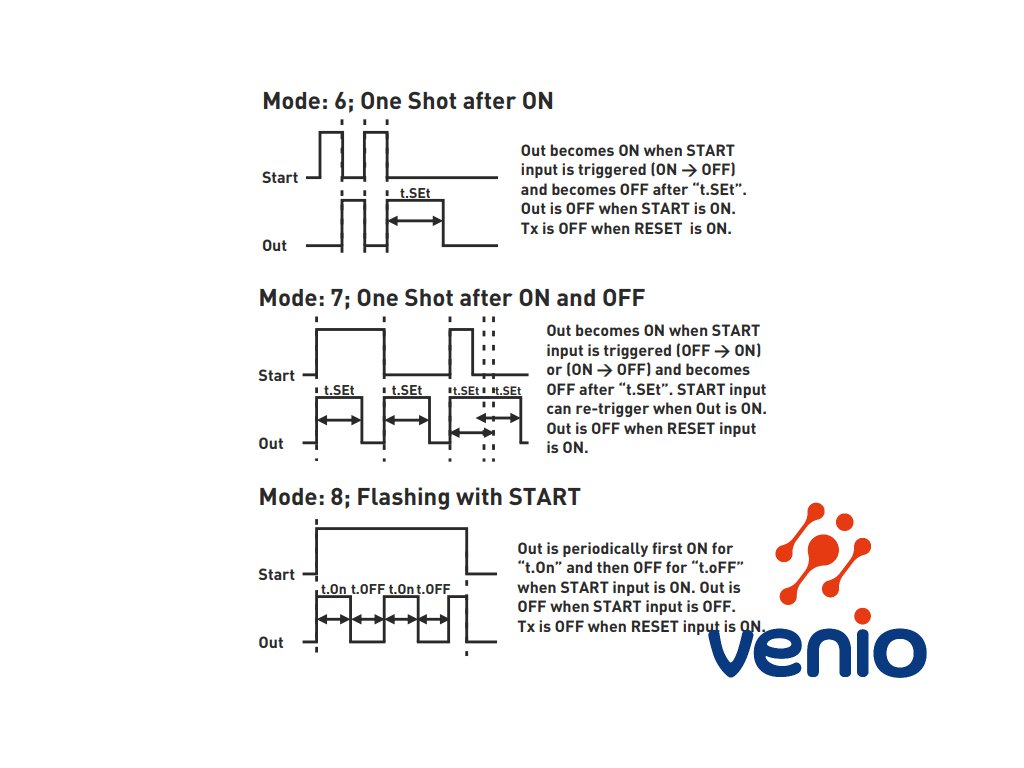

6/ One shot after ON
- zapnutie výstupného relé od padajúcej hrany (vypnutia) signálu na svorke 10 (START)
- čas zapnutia výstupného relé sa počíta od padajúcej hrany (vypnutia) signálu na svorke 10 (START)
- opakované zapnutie signálu na svokre 10 vypne výstupné relé počas trvania signálu na svorke 10
- zapnutie trvá na nastavený čas, alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

7/  One Shot after ON and OFF
- zapnutie výstupného relé od nábežnej a aj od padajúcej hrany signálu na svorke 10 (START)
- čas zapnutia výstupného relé sa počíta od nábežnej a aj od padajúcej hrany signálu na svorke 10 (START)
- zapnutie trvá na nastavený čas, alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

8/  Flashing with START
- striedanie času zapnutia tON a vypnutia tOFF počas trvania signálu na svorke 10 (START)
- čas zapnutia výstupného relé sa počíta od nábežnej hrany signálu na svorke 10 (START)
- zapnutie tON trvá na nastavený čas počas trvania signálu na svorke 10 (START)
- vypnutie tOFF trvá na nastavený čas počas trvania signálu na svorke 10 (START)
- proces striedania trvá na nastavený čas, alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

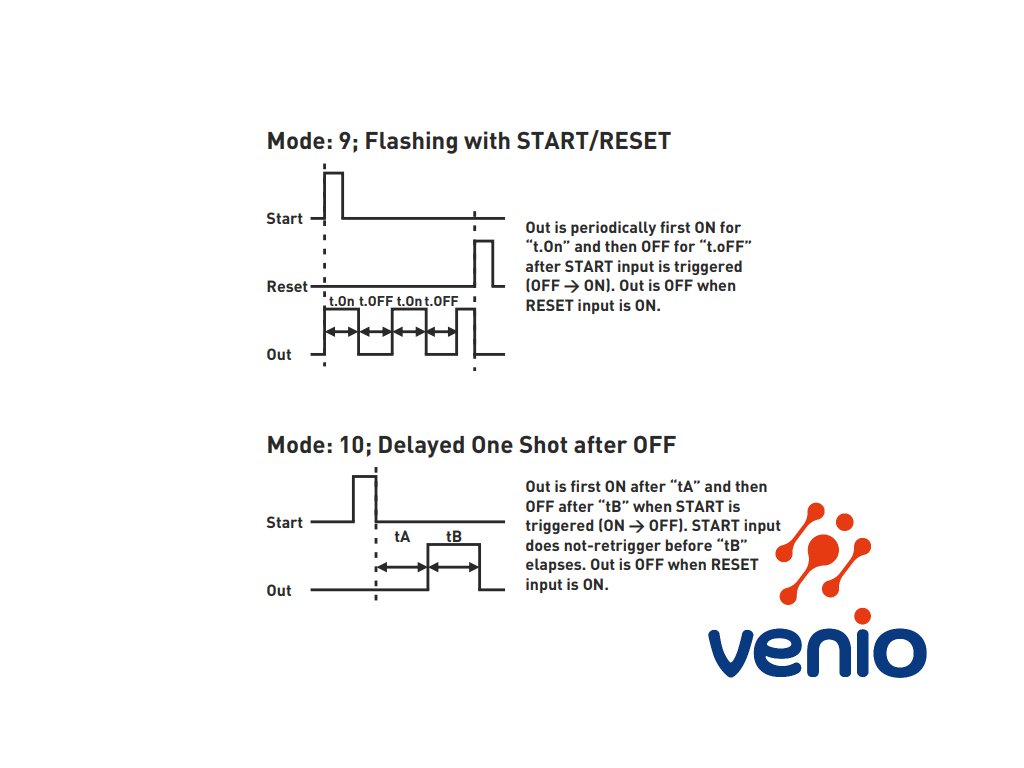

9/ Flashing with START/RESET
- striedanie času zapnutia tON a vypnutia tOFF od nábežnej hrany signálu na svorke 10 (START)
- proces striedania (blikania) začína od nábežnej hrany signálu na svorke 10 (START)
- proces striedania trvá po signál na svorku 11 (RESET)
- zapnutie tON trvá na nastavený čas až do signálu na svorku 11 (RESET)
- vypnutie tOFF trvá na nastavený čas až do signálu na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

10/ Delayed One Shot after OFF
- 1 cyklus s odloženým zapnutím
- čas spustenia čakania výstupného relé sa počíta od padajúcej hrany signálu na svorke 10 (START)
- čakanie  tA trvá v nastavenom čase počas trvania signálu na svorke 10 (START)
- zapnutie tB trvá v nastavenom čase počas trvania signálu na svorke 10 (START)
- proces beží v nastavených časoch tA+tb, alebo po signál na svorku 11 (RESET)
- odpočet času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

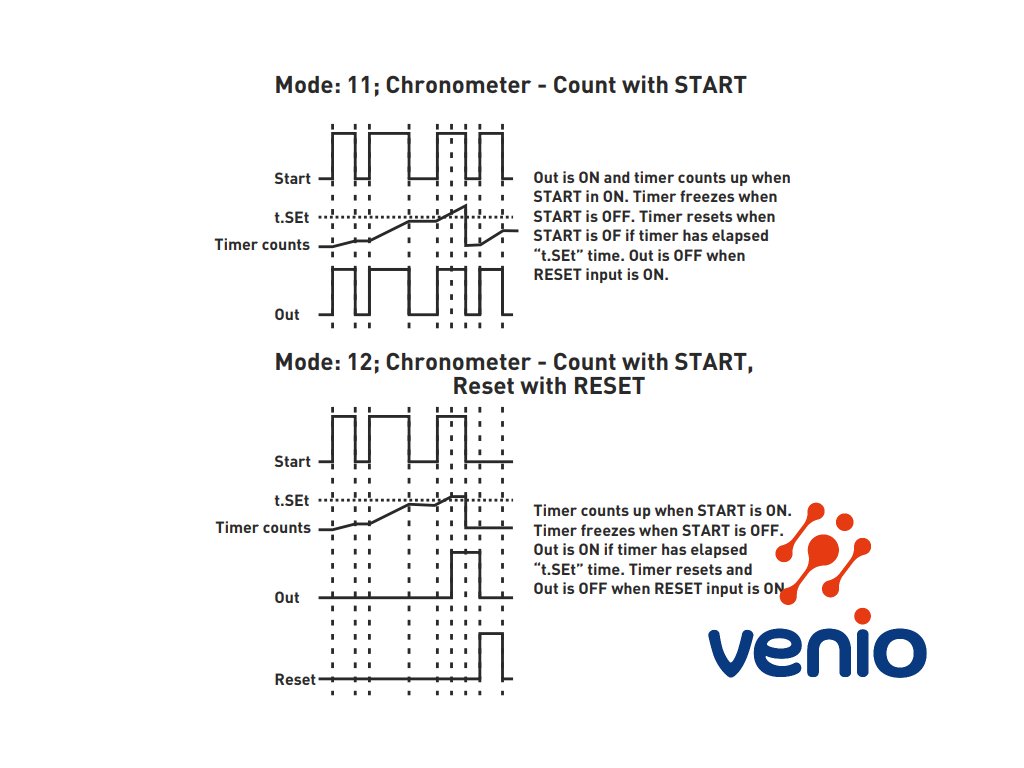

11/  Chronometer - Count with START
- časomiera
- pripočítavanie času trvania signálu na svorke 10 (START)
- počas trvania signálu na svorke 10 (START) časomiera pripočítava čas a pamätá si ho
- výstupného relé je zapnuté počas trvania signálu na svorke 10 (START)
- po prekročení nastavaného času tSet a zároveň straty signálu na svorke 10 (START) sa relé vypne a čas sa zresetuje
- proces pripočítava čas do straty signálu na svorke 10 (START) alebo po signál na svorku 11 (RESET)
- pripočítavanie času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

12/ Chronometer - Count with START, Reset with RESET
- časomiera
- pripočítavanie času trvania signálu na svorke 10 (START)
- počas trvania signálu na svorke 10 (START) časomiera pripočítava čas a pamätá si ho
- po dosiahnutí hodnoty t.Set sa zapne výstupné relé
- výstupného relé zostane zapnuté po dosiahnutí hodnoty t.Set bez signálu na svorke 10 (START)
- čas je pripočítavaný aj naĎalej vždy počas trvania signálu na na svorke 10 (START)
- proces pripočítava čas až do signálu na svorku 11 (RESET)
- signál na svorku 11 (RESET) vypne výstupné relé a zmaže napočítanú hodnotu času
- pripočítavanie času je možné pozastaviť počas trvania signálu na svorke 12 (GATE)

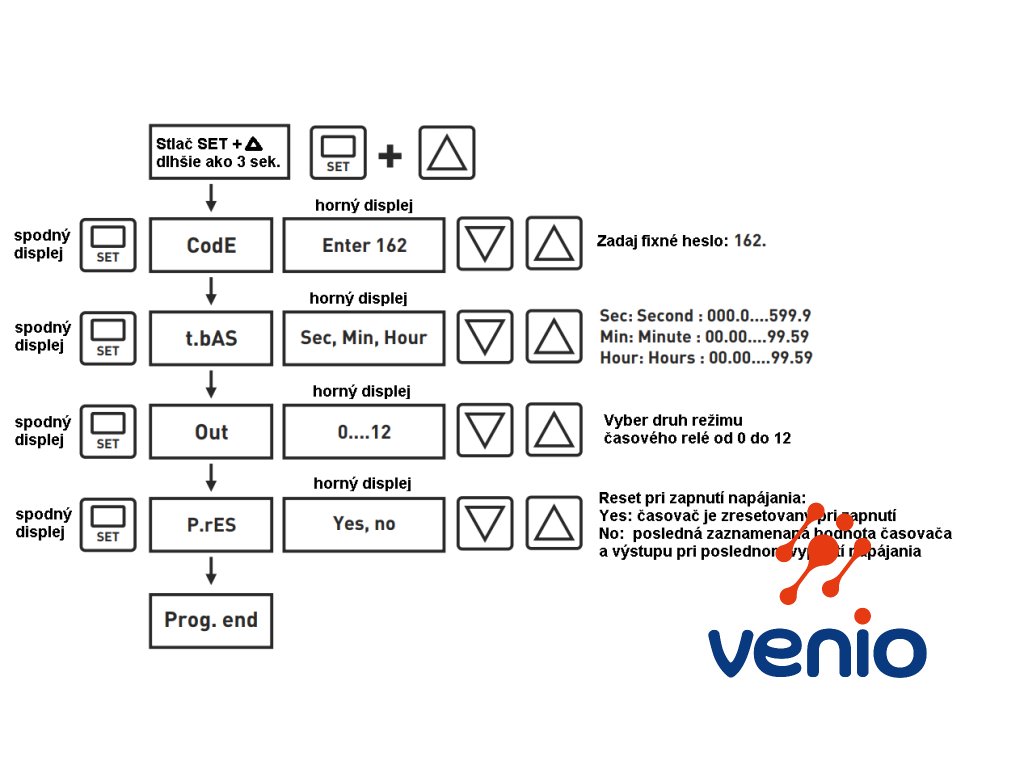

Reset pri zapnutí napájania:
Yes: časovač je zresetovaný pri zapnutí
No:  posledná zaznamenaná hodnota časovača a výstupu pri poslednom vypnutí napájania
