Spínacie hodiny, denné časové relé s displejom TTR-10, na DIN lištu

Kód: TTR10
Novinka Tip
49 € / ks 58,80 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
17.12.2024

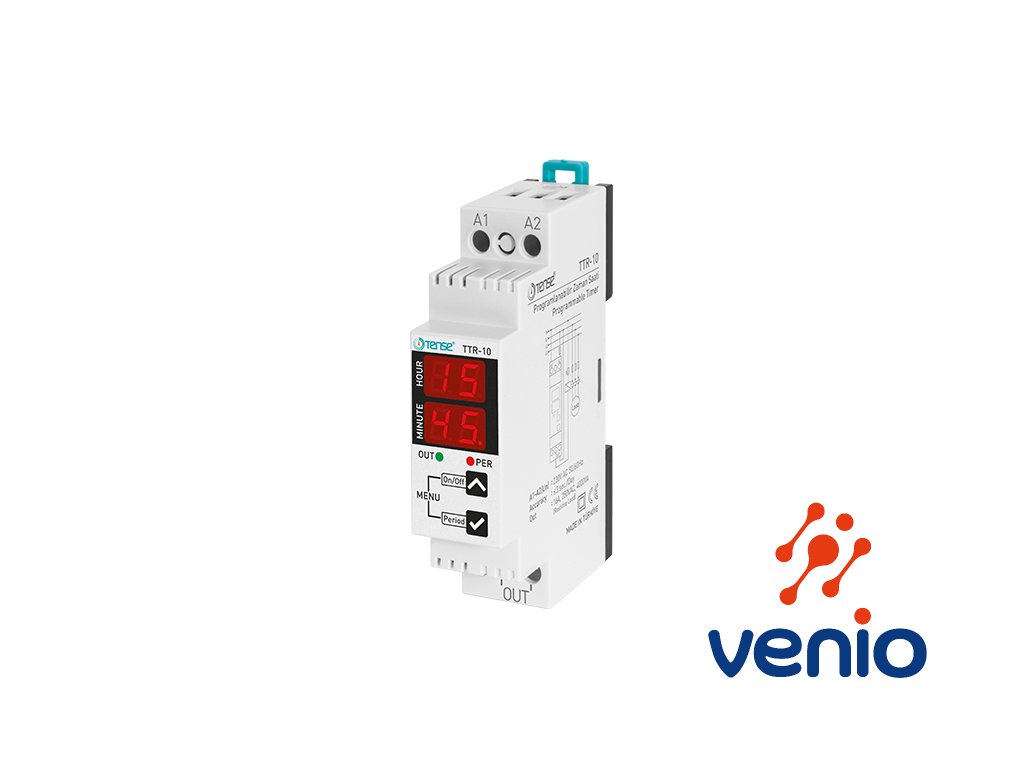

Spínacie hodiny, 24-hodinové časové relé, s displejom na DIN lištu TTR-10

TTR-10 pracuje ako 24 hodinový časovač - denné spínacie hodiny, spínané v nastavených periódach, ktoré majú voliteľnú rovnakú dĺžku z možností: 5-10-15-20-30 minút.
Alternatívne je možné v rámci týchto periód spínať na rovnaký nastaviteľný čas v rozsahu 0-99 sekúnd v každej aktivovanej perióde.
TTR-10 opakuje nastavený 24-hodinový cyklus pokiaľ je napájaný zo siete.
Reálny čas beží z vlastnej batérie aj keď relé nie je napájané zo siete. Spínanie je možné iba keď je relé napájané zo siete.

- napájanie 100-240VAC / 6VA
- dvojriadkový displej s aktuálnym časom a parametrami menu
- 2x LED indikácia (OUT=výstupné relé zapnuté, PER=aktívna perióda zapnutia
- montáž na DIN lištu
- krytie IP20
- rozmery 90 x 23 x 58 mm
- výstupné relé 16A/250VAC / ohmická záťaž



Detailné informácie

Podrobný popis

Spínacie hodiny, 24-hodinové časové relé s displejom na DIN lištu TTR-10

TTR-10 pracuje ako 24 hodinový časovač spínaný v nastavených periódach, ktoré majú voliteľnú rovnakú dĺžku z možností: 5-10-15-20-30 minút.
Alternatívne je možné v rámci týchto periód spínať na rovnaký nastaviteľný čas v rozsahu 0-99 sekúnd v každej aktivovanej perióde.
TTR-10 opakuje nastavený 24-hodinový cyklus pokiaľ je napájaný zo siete.
Reálny čas beží z vlastnej batérie aj keď relé nie je napájané zo siete. Spínanie je možné iba keď je relé napájané zo siete.

- napájanie 100-240VAC / 6VA
- dvojriadkový displej s aktuálnym časom a parametrami menu
- 2x LED indikácia (OUT=výstupné relé zapnuté, PER=aktívna perióda zapnutia
- montáž na DIN lištu
- krytie IP20
- rozmery 90 x 23 x 58 mm
- výstupné relé 16A/250VAC / ohmická záťaž

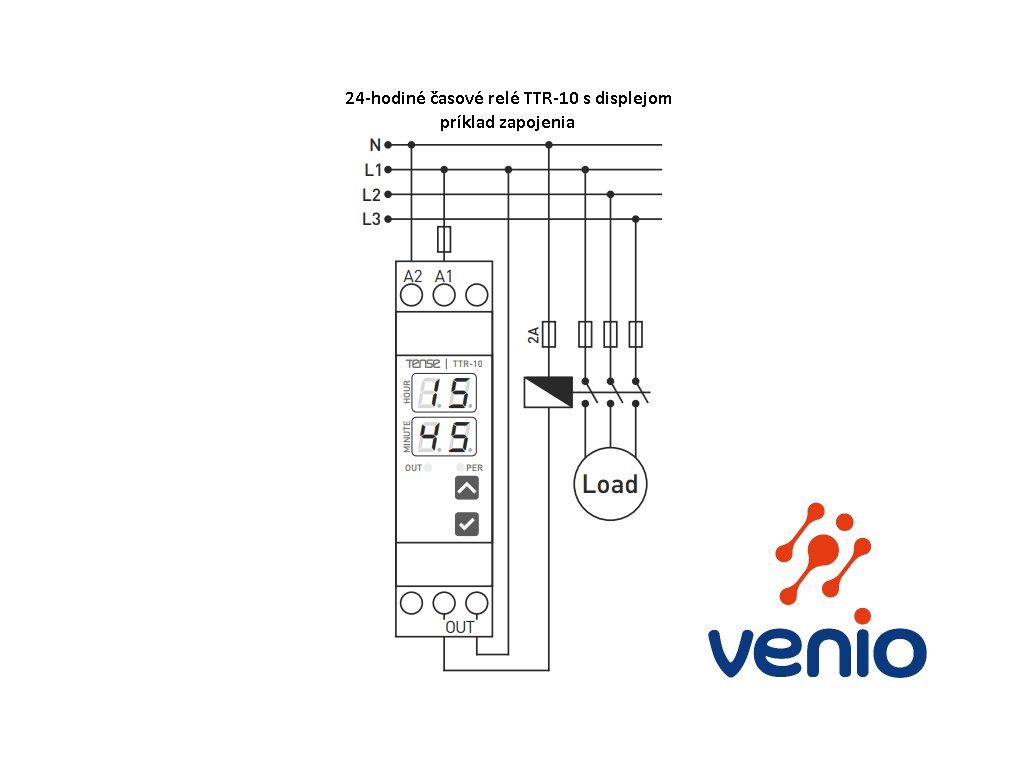

Príklad použitia č.1: Požadujeme spínať závlahové čerpadlo ráno o 07:00 a večer o 19:00 a to v týchto časoch na 30 minút. Nastavíme teda periódy na 30min, a ako aktívne periódy, t.j. tie kedy bude výstupné relé zapnuté označíme periódy začínajúce 07:00 a 19:00. Výstupné relé bude teda zapnuté od 07:00 do 07:30, a od 19:00 do 19:30.

Príklad použitia č. 2: Požadujeme spínať napr. ventilátor každú hodinu na 90 sekúnd. Nastavíme teda periódy na 30min, a ako aktívne periódy, t.j. tie kedy bude výstupné relé zapnuté, označíme všetky celé hodiny. Následne nastavíme parameter „tr“  na hodnotu 90 sek.. Výstupné relé bude teda zapnuté každú celú hodinu na 90 sekúnd.

Popis funkcií času:

Periódy (Pr): Periódy možno nastaviť v základnom režime po stlačení tlačidla „Period“ na viac ako 2 sek. Periódu je možné vybrať v rozsahu 5-10-15-20-30 minút.
Čas zapnutia relé (Tr): možno nastaviť na Off alebo 1 - 99 sekúnd. (Keď je nastavené na Off, po zapnutí výstupného relé ho drží zapnuté počas celej doby zvolenej periódy.)
Prevádzkový režim (nd): možno nastaviť na At, Of a On.
Auto (At): Voľba automaticky zapína/vypína relé podľa nastavených periód Pr a/alebo času Tr.
Off (OF): Voľba nezapína relé bez ohľadu na nastavené periódy/časy. Používa na manuálne odpojenie relé.
On (On): Voľba zopne relé bez ohľadu na nastavené periódy. Používa sa na manuálne zapnutie relé.

Oznamovacie LED diódy a displej:
Dve LED diódy a dvojriadkový displej na zariadení poskytujú informácie o aktuálnom čase, nastaveniach a stave zariadenia.
OUT LED: Táto LED sa rozsvieti, keď je výstupné relé zapnuté.

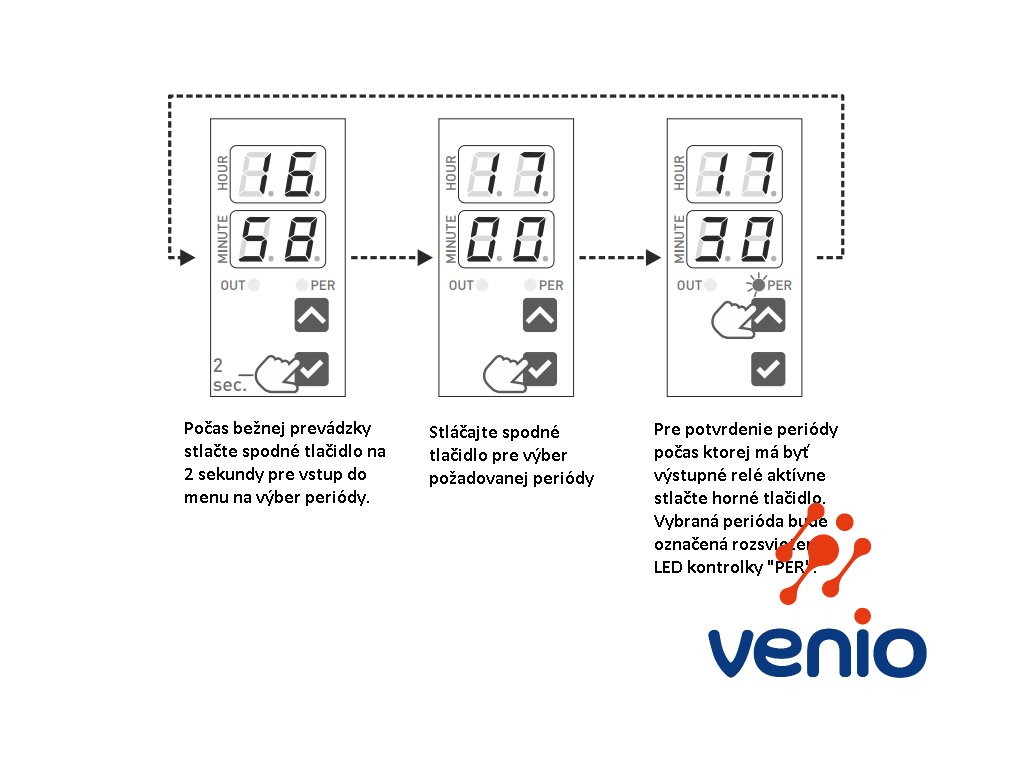

PER LED: Počas normálnej prevádzky (pri zobrazení aktuálneho času) sa táto kontrolka sa rozsvieti, keď beží perióda v ktorej je nastavený čas/perióda na zopnutie relé. Na obrazovke v menu nastavovania periódy (hodiny zapnutia/vypnutia relé) sa táto kontrolka rozsvieti alebo zhasne po stlačení tlačidla "Period" v závislosti od nastaveného stavu.

Postup nastavenia:
Poznámka: Ak zariadenie nezobrazuje správne aktuálny čas, je potrebné najskôr nastaviť hodiny.
1/ Do režimu nastavenia sa vstúpi súčasným stlačením a podržaním 2 tlačidiel na zariadení na 2 sekundy.
2/ Po vstupe do režimu nastavenia sa na hornom displeji zobrazia hodiny a spodný displej sa vypne. V tomto stave sa nastavuje čas (hodiny) stláčaním horného tlačidla.
3/ Po nastavení hodín sa na 1 sekundu stlačí spodné tlačidlo, na spodnom displeji sa zobrazia minúty a horný displej sa vypne. V tomto stave sa nastavujú minúty stláčaním horného tlačidla.
4/ Ďalším stlačením a podržaním spodného tlačidla na 1 sekundu sa zobrazí obrazovka nastavenia periódy (Pr) a stlačením horného tlačidla sa nastaví jednotná dĺžka periódy v minútach. (Periódy Pr  sú vysvetlené vyššie). Poznámka: Pri zmene dĺžky periódy sa vymažú všetky aktívne periódy z predchádzajúceho nastavenia.
5/ Ďalším stlačením a podržaním spodného tlačidla na 1 sekundu sa zobrazí obrazovka času (tr) a stlačením tlačidla hore sa nastaví, ako dlho bude zariadenie držať relé zapnuté pokiaľ má byť zapnutý iný čas než je čas spoločnej periódy. (Ak chcete ponechať relé zapnuté počas celej doby periódy, toto nastavenie musí byť nastavené na „Vyp“.)
6/ Ďalším stlačením spodného tlačidla na 1 sekundu sa zobrazí obrazovka nastavenia režimu (nd) a prevádzkový režim zariadenia sa volí stlačením horného tlačidla. (Režimy (nd) sú popísané vyššie). Bežný režim je At.

Parametre:
Prevádzkové napätie: 100-240V AC 50/60Hz.
Prevádzkový výkon: <6VA
Prevádzková teplota : -20°C.....+55°C
Presnosť: ≤ 3 sek./deň
Počet programov (podľa dĺžky periódy):  288 (5 min.), 144 (10 min.), 96 (15 min.), 72 (20 min.), 48 (30 min.)
Životnosť batérie: 5 rokov
Displej: 2x 2 LED displej, 2x LED.
Typ pripojenia: montáž na DIN lištu
Výstupné relé: 16A, 250V AC, 4000VA (odporová záťaž)
Prevádzková nadmorská výška: <2000m
Priemer vodiča max: 2,5 mm²

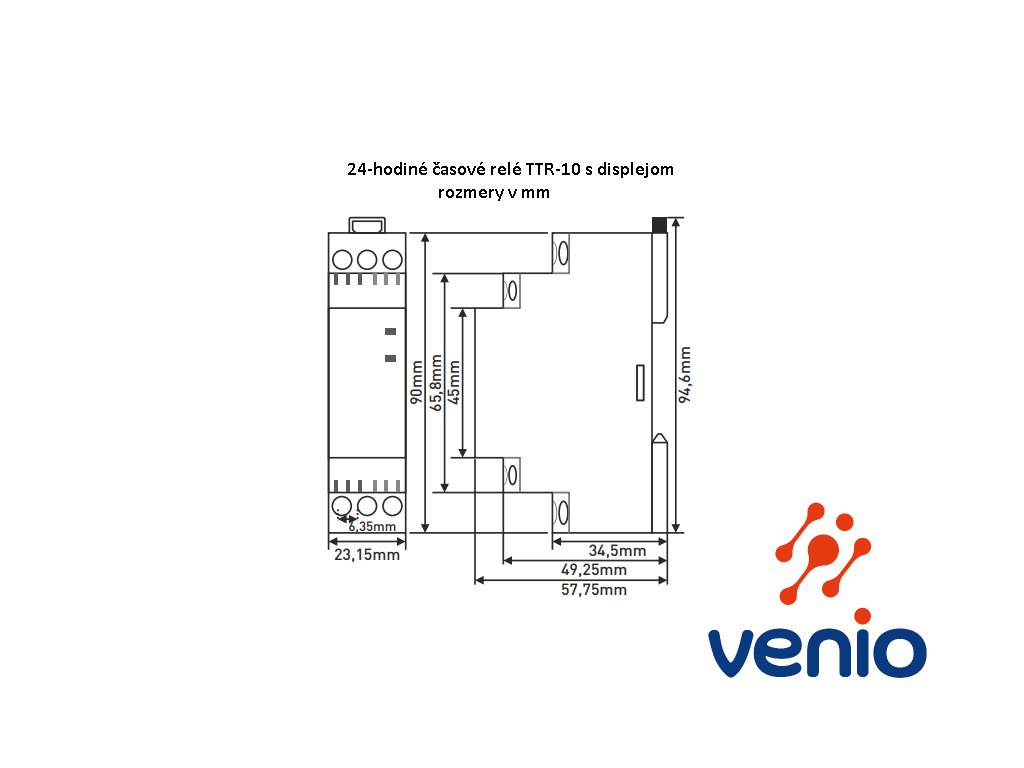

Rozmery v mm: 23x58x90 mm
Hmotnosť: < 90 g.

Dodatočné parametre

Kategória: Časové relé
Záruka: 2 roky
Hmotnosť: 0.1 kg
Napájanie: 230 VAC
Indikačná LED: 2x (1x čas, 1x výstup)
Montáž / rozmer: na DIN lištu, 90x23x58 mm
Nastaviteľný čas: 5-10-15-20-30 minút, 0-99 sekúnd
Výstupné relé: 1x relé 16A 250 VAC, SPDT
