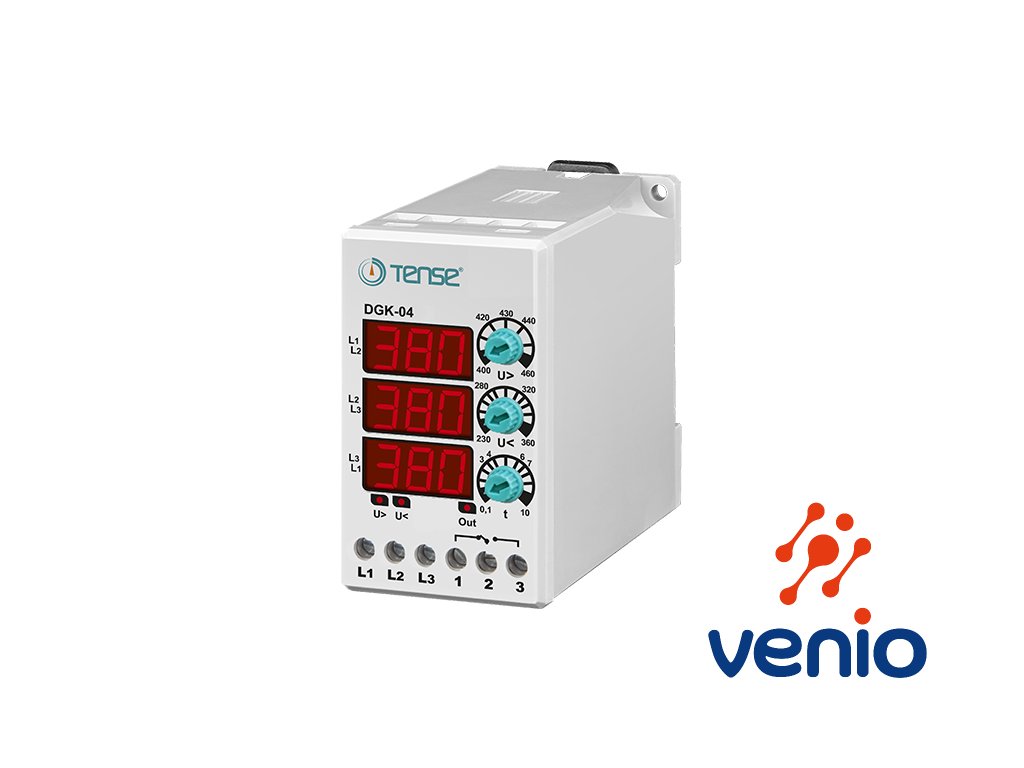

Monitorovacie relé nadpätia a podpätia 3f s displejom DGK-04

Kód: DGK04
52 € / ks 62,40 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
16.10.2024

Prepäťové a podpäťové trojfázové relé s displejom DGK-04
na meranie združeného napätia v trojfázovej sústave.

Nastaviteľné napäťové ochranné relé DGK-04 (prepäťové a podpäťové) je určené na meranie združeného napätia v trojfázovej sústave a na predchádzanie porúch vypnutím relé (vypnutím záťaže) v 3-fázových rozvodoch, rozvádzačoch a zariadeniach. Monitoruje napätie medzi fázami v 3-fázovej sústave.
Relé má displej na ktorom zobrazuje aktuálne namerané napätie medzi fázami L1-L2, L2-L3, L3-L1. Displej tiež slúži na zobrazenie nastavovaných hodnôt prepätia a podpätia. Je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne. Nastaviteľné časové oneskorenie "t" eliminuje krátkodobé špičky alebo krátkodobý pokles v sieti. Napájanie je pripojené interne z kontrolovaného napätia.
Chybový stav je indikovaný 2x červenou LED a rozopnutím výstupného kontaktu relé.



Detailné informácie

Podrobný popis

Monitorovacie trojfázové relé prepätia a podpätia s displejom DGK-04
na meranie združeného napätia v trojfázovej sústave.

Napäťové riadiace relé pre meranie prepätia a podpätia, určené na ochranu zariadení citlivých na prevádzkové napätie. Chráni pred poškodením spôsobeným zvýšeným alebo zníženým sieťovým napätím.

Parametre - nastaviteľné rozsahy:
Prepätie: 400V – 460V AC (nastaviteľné)
Podpätie: 230V – 360V AC (nastaviteľné)
Čas čakania na chybu: 0,1 sekundy. – 10 sek. (t Nastaviteľné)
Nevyužíva pripojenie N vodiča.

Použitie zariadenia a princíp činnosti:

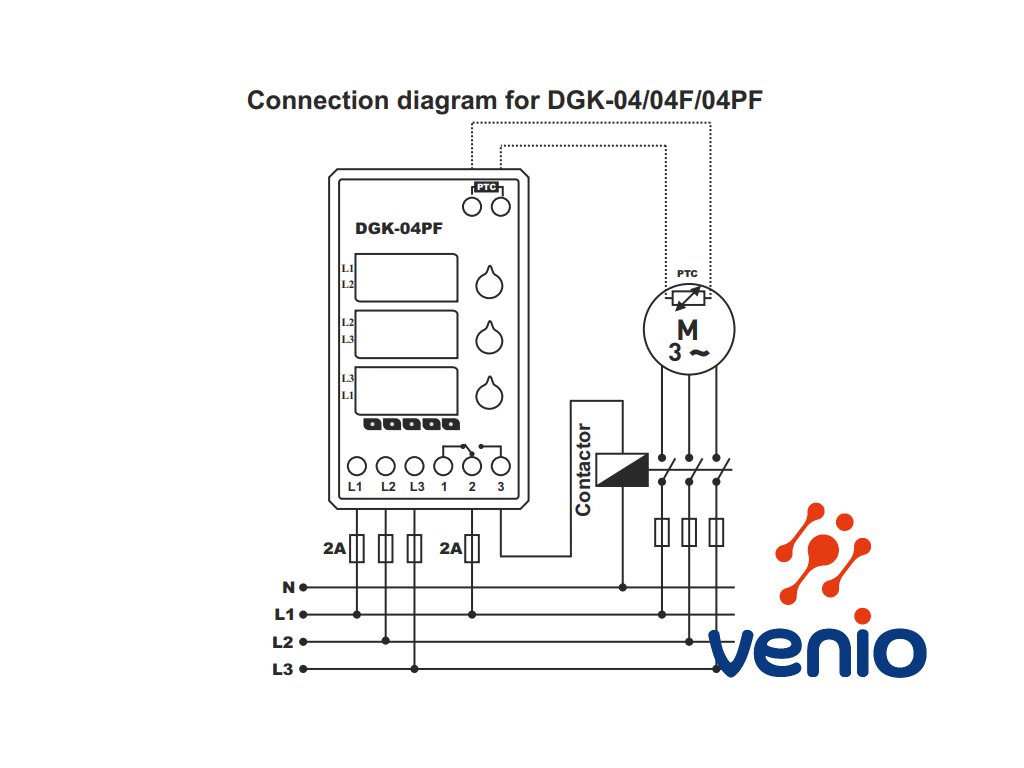

Vykonajte pripojenia zariadenia podľa schémy zapojenia.

Keď je zariadenie pod napätím, najprv sa zobrazia z výroby nastavené hodnoty "U>" "U<" "t", a o 2 sekundy neskôr sa zobrazia namerané hodnoty napätia.
Keď sú fázy L1, L2, L3 v rozsahu medzi nastavenými hodnotami napätia, rozsvieti sa LED dióda relé (OUT) a zapne sa kontakt (svorka 3 (NO)).

Ak chcete upraviť nastavenú hodnotu nadpätia, skontrolujte hodnotu na displeji vľavo a upravte požadovanú hodnotu otočným ovládačom (U>) pomocou malého skrutkovača. Po pootočení otočným ovládačom sa zobrazí nastavená hodnota.
Ak chcete upraviť nastavenú hodnotu podpätia, skontrolujte hodnotu na displeji vľavo a upravte požadovanú hodnotu otočným gombíkom (U<) pomocou malého skrutkovača. Po pootočení otočným ovládačom sa zobrazí nastavená hodnota.
Po ukončení nastavovania sa o 4 sekundy neskôr na displeji zobrazia aktuálne namerané hodnoty napätia.

Vyhodnotenie prepätia:
Ak ktorákoľvek hodnota napätia medzi fázami prekročí nastavenú hodnotu "U>" vysokého napätia, relé čaká 3 sekundy (pevne nastavené), potom zhasne led kontrolka relé OUT a rozsvieti sa kontrolka chyby vysokého napätia (U>). Bez ohľadu na to, ktorá hodnota združeného napätia je vysoká, displej bliká.
Relé OUT sa vypne, (sú v kontakte svorky NC 1 a COM 2). Keď hodnoty napätia naspäť klesnú o 5V pod nastavenú hodnotu "U>", relé čaká nastavený (t) čas.
Kontrolka relé OUT sa rozsvieti, kontrolka chyby vysokého napätia zhasne a relé kontakt zapne výstup (NO) 3.

Vyhodnotenie podpätia:
Ak ktorákoľvek hodnota medzi fázami klesne pod nastavenú hodnotu nízkeho napätia "U<", relé čaká nastavený čas (t), potom zhasne kontrolka relé a vypne relé OUT (3), kontrolka LED podpätia (U<) svieti. Relé OUT (3) sa vypne, (sú spojené svorky NC 1 a COM 2). Bez ohľadu na to, ktorá hodnota združeného napätím je nízka, displej bliká. Keď hodnota napätia naspäť stúpne o 5V nad nastavenú hodnotu "U<", relé čaká nastavený (t) čas.
Kontrolka relé (OUT) sa rozsvieti, chybová kontrolka podpätia zhasne a relé zapne výstup (NO) 3.

Ak chcete nastaviť čakaciu dobu (t)(sekundy), otočte tlačidlom (t) na požadovanú hodnotu, pričom aktuálne nastavovanú hodnotu času zobrazí ľavý displej ešte 4 sekundy po ukončení nastavovania. Potom sa na displeji zobrazia hodnoty napätia.

Option verzie:
Meranie poradia fáz je dostupné vo verzii relé DGK-04F alebo DGK-04PF.
Keď je poradie fáz zmenené, relé vypne výstup (NO)3 , zapne (NC)1 a rozsvieti sa LED kontrolka poradia fáz.

Funkcia meranie teploty motora pomocou PTC snímača je dostupná iba v modeli DFK-04PF.
V modeloch s vyhodnocovaním PTC, sa rozsvieti LED PTC keď teplota motora stúpne nad nominálnu hodnotu, následne po 2 sekundách zhasne LED OUT a relé OUT vypne svorku 3 (NO) a zapne výstup 1(NC). Keď sa teplota motora zníži, LED PTC zhasne, počká nastavený čas (t). Po uplynutí času (t) sa rozsvieti LED OUT a relé zapne výstup 3(NO).

Definícia hodnôt odporu PTC:
1600-2000 Ohm = relé zapne výstup na svorke 1 (NC),
1000-1400 Ohm = relé zapne výstup na svorke 3 (NO)



Dodatočné parametre

Kategória: Monitorovacie ochranné relé
Záruka: 2 roky
Hmotnosť: 0.15 kg
Napájanie: 3x400VAC
Displej: 3x 3 číslice, výška 9 mm
Indikačná LED: 3x (1x podpätie, 1x prepätie, 1x výstup)

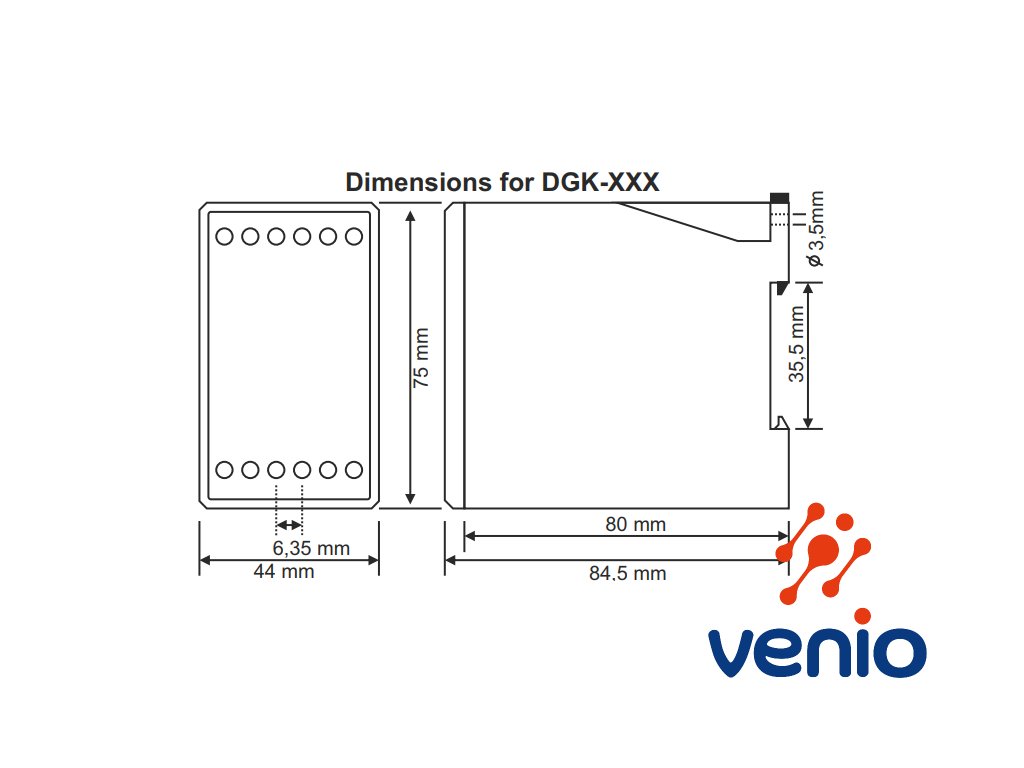

Montáž / rozmer: na DIN lištu, 85x44x75 mm
Nastaviteľný čas: 0,1-10 sekúnd
Výstupné relé: 1x relé 5A 250 VAC, SPDT
