Podrobný popis
Program pre PR200 - asynchrónny časovač čistenia filtra
sw.10220150-02
Program riadi časy zopnutia výstupných relé DOx s odlišným časom čistenia (s sekundách) a čakania (v minútach).
Primárne určenie je pre nastavenie krátkeho času (sekundy), počas ktorého prebieha odfúknutie nečistôt z filtra.
Následne nastavenie dlhého času (minúty) počas ktorého sa čaká na opätovné zanesenie filtra.
Popis činnosti:
Po privedení signálu na DI1 sa zapne relé DO1 na nastavený čas "Cistenie". Po uplynutí času sa relé vypne a všetky relé zostanú vypnutý počas času "Cakanie". Po uplynutí času čakania sa zapne nasledovné relé DO2 na nastavený čas "Cistenie". Proces pokračuje kým nnedôjde k prerušeníe signálu na DI1. Opakovaným vypnutím a zapnutím signálu na DI1 sa proces časovania spustí od začiatku, pričom proces vždy začína zapnutím relé, ktoré nasleduje po poslednom vypnutom relé. čas trvania zapnutia DOx = „Cistenie“. Ak bolo medzičasom odpojené napájanie, proces začne od relé DO1.
Spustenie odpočítavania jednotlivých časov sa začína privedením signálu na vstup DI1.
Proces časovača beží iba počas trvania signálu na DI1.
Bez signálu na DI1 sú všetky výstupné relé vypnuté.
Možnosti užívateľského nastavenia:
Časovanie zapnutia výstupných relé DO1-DO6 počas času „Cistenie“:
Čas je nastaviteľný cez displej od 0,1 do 9,9 sekundy (krok 0,1 sek).
Časovanie vypnutia výstupných relé DO1-DO6 počas času „Cakanie“.
Čas je nastaviteľný cez displej od 1 do 10 minút (krok 1 min)

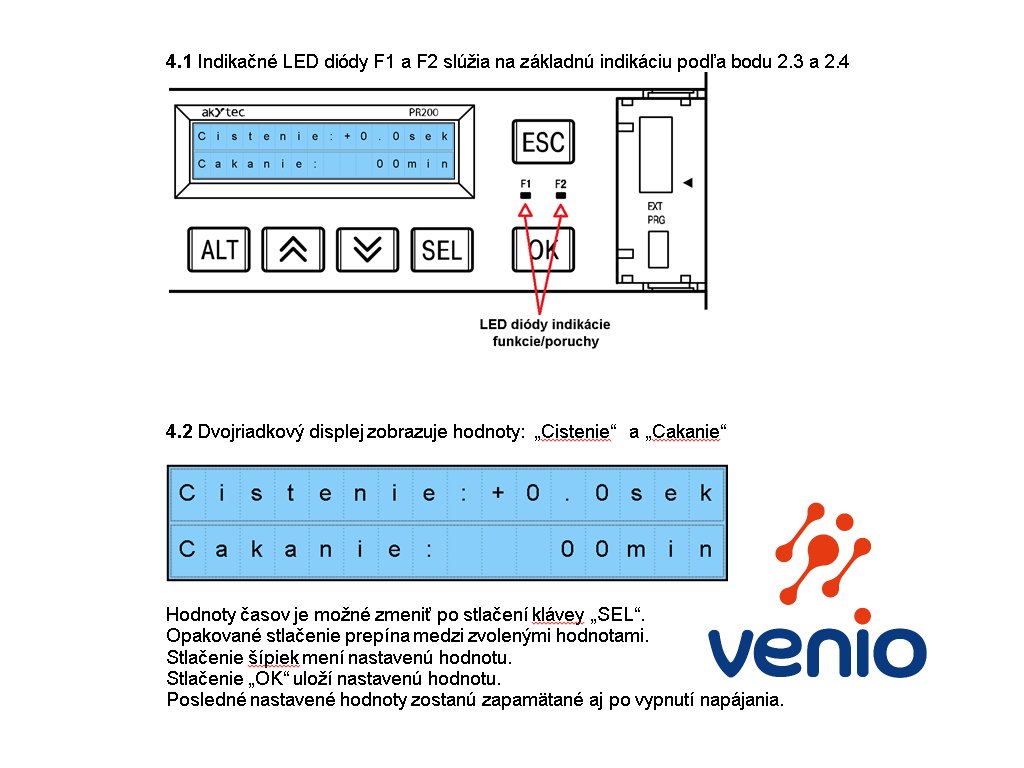

Indikácia priebehu času „Cistenie“ rýchlym blikaním zelenej LED F1 (bliknutie 4x za sekundu)
Odpočet zostávajúceho času zobrazuje štvrtý riadok textom: „Prepne za: xxx s.“
Indikácia priebehu času „Cakanie“ pomalým blikaním zelenej LED F1 (blikne 1x za sekundu)
Odpočet zostávajúceho času zobrazuje štvrtý riadok textom: „Prepne za: xxx s.“

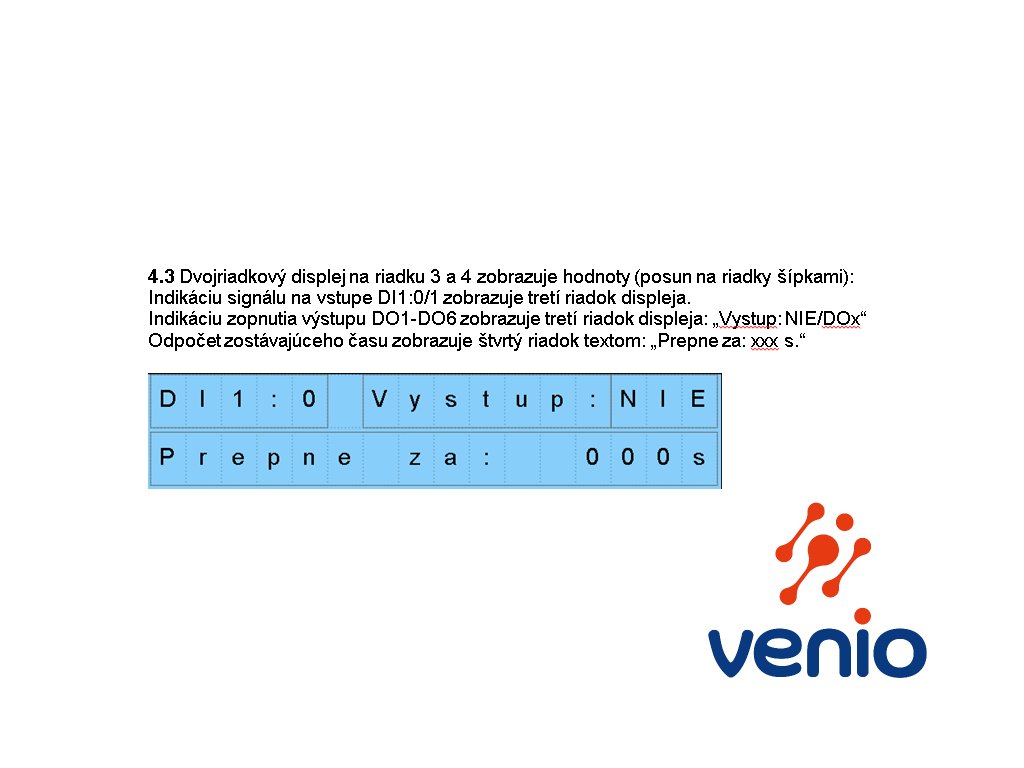

Indikáciu signálu na vstupe DI1:0/1 zobrazuje tretí riadok displeja.
Indikáciu zopnutia výstupu DO1-DO6 zobrazuje tretí riadok displeja: „Vystup:DOx/NIE“
Iné užívateľské funkcie je možné pridať alebo upraviť na požiadanie zákazníka za príplatok.
Dodatočné parametre
Kategória: | Užívateľské riešenia, hotový softvér pre programovateľné relé |
---|---|
Hmotnosť: | 0.05 kg |
