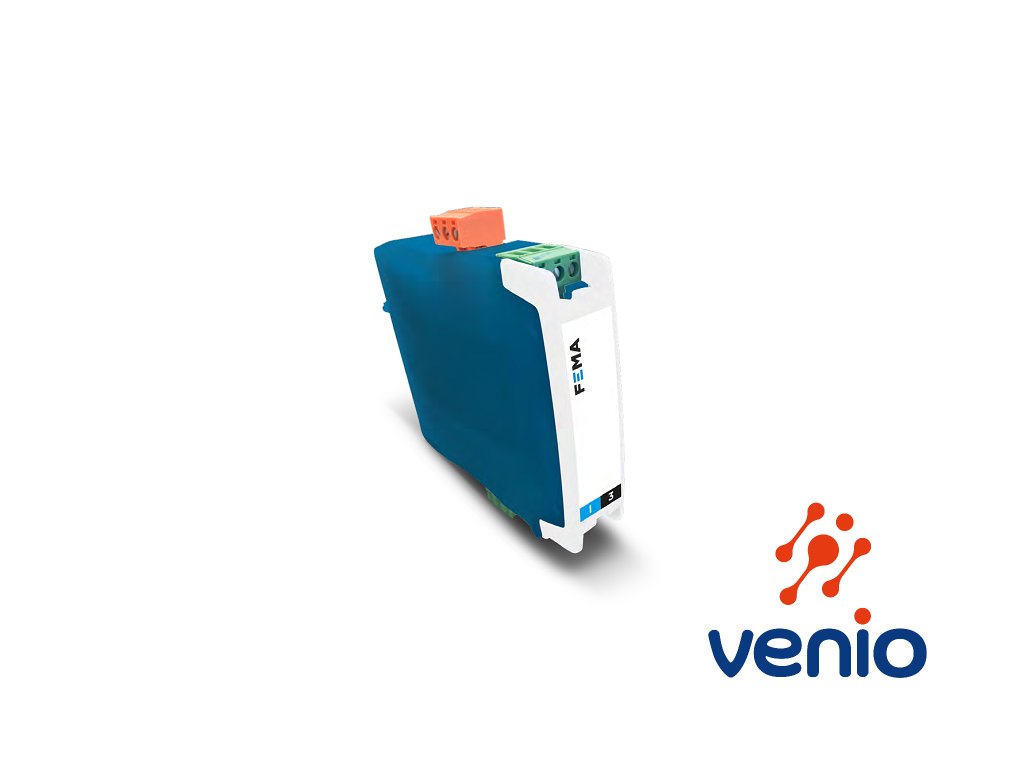

I3D duplikátor signálu 4-20mA

Podrobný popis

I3D duplikátor signálu 4-20mA, kopírovanie procesných signálov

základné parametre, funkcie a výhody I3D:

• univerzálny vstup pre signál 4-20mA alebo 0-10V
• 2x výstup 4-20mA, galvanicky oddelený
• je vybavený skrytým displejom a klávesnicou pre rýchle nastavenie
• univerzálny vstup napájania  18 až 265 VAC/VDC // <4 W
• 4-cestná galvanická izolácia 2,3kVeff: vstup/výstup/napájanie
• galvanická izolácia výstup 1 / výstup 2 = 1,5kVeff

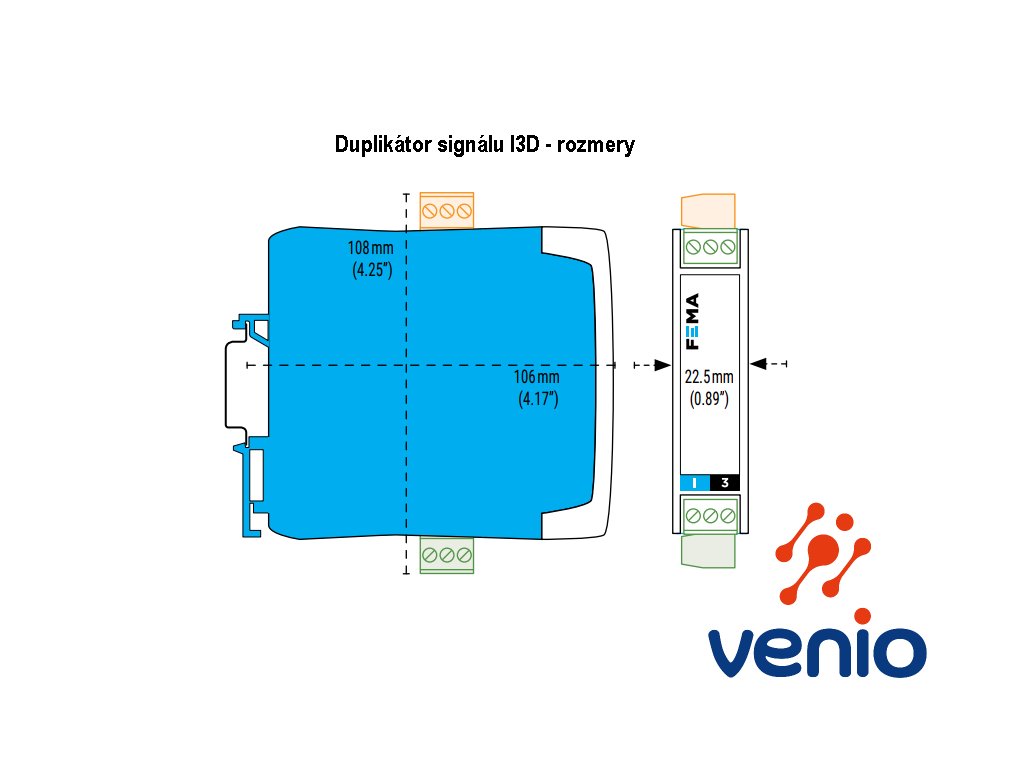

• rozmer v x š x h / 108 x 22,5 x 106 mm
• montáž na DIN lištu
• konfigurovateľný jednoducho pomocou voľby z menu cez skrytý displej a tlačidlá

Konfigurovateľný vstup prevodníka na meranie umožňuje nasledovné:

• vstup (0-10V alebo 4-20mA) sa konfiguruje pomocou menu cez prednastavené konfigurácie
• vstupný procesný signál: prúdová slučka 4-20 mA alebo 0-10 Vdc (aktívny alebo pasívny)
• budiace napätie +15 Vdc max: 25 mA pre napájanie snímača (ak je potrebné)

Zdvojený, galvanicky oddelený výstupný signál 2x 4-20mA:

• pre automatické zrkadlenie vstupu 4-20mA alebo 0-10V = výstup pracuje ako izolovaný prevodník

Rozsah výstupného signálu 1:

• aktívny signál 4-20 mA: aktívny, max. 20,5 mA, min. 3,0 mA, záťaž < 400 Ohm
• pasívny signál 4-20mA: pasívny signál 4-20 mA, max. 30 Vdc na svorkách

Rozsah výstupného signálu  2:

• • aktívny signál 4-20 mA: aktívny, max. 20,5 mA, min. 3,0 mA, záťaž < 400 Ohm
  • pasívny signál 4-20mA: pasívny signál 4-20 mA, max. 30 Vdc na svorkách

Užívateľská konfigurácia:

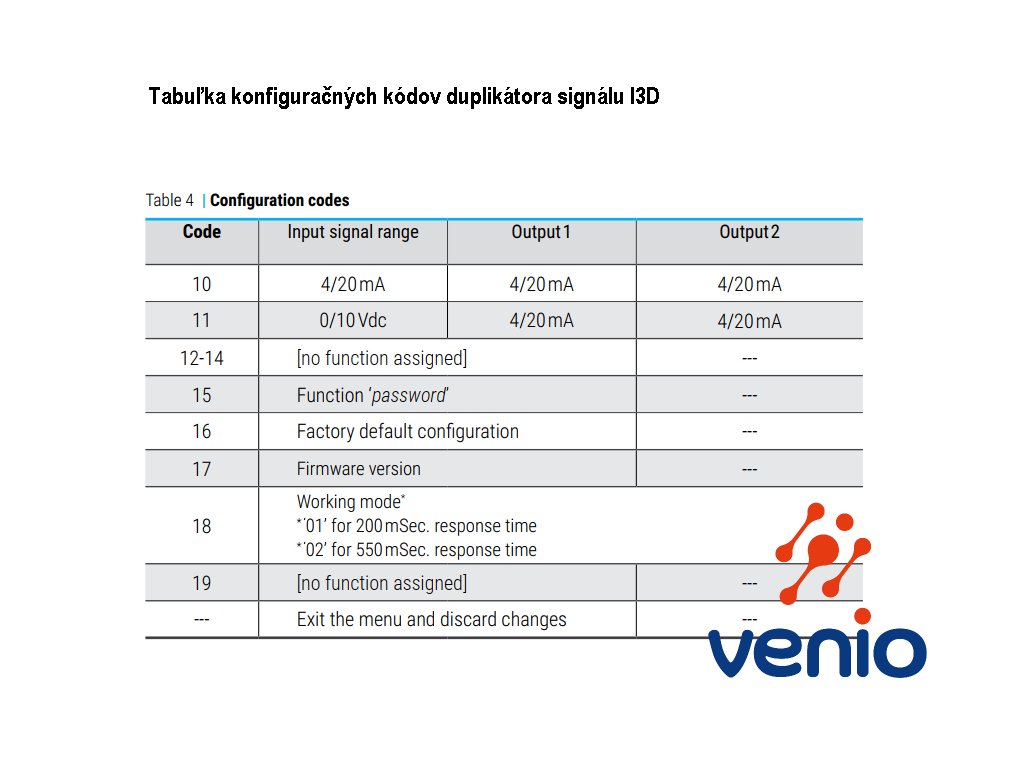

K dispozícii sú preddefinované konfiguračné kódy pre rýchle a jednoduché nastavenie. Jednoducho vyberiete z pamäte predefinovaný kód pre vašu aplikáciu,

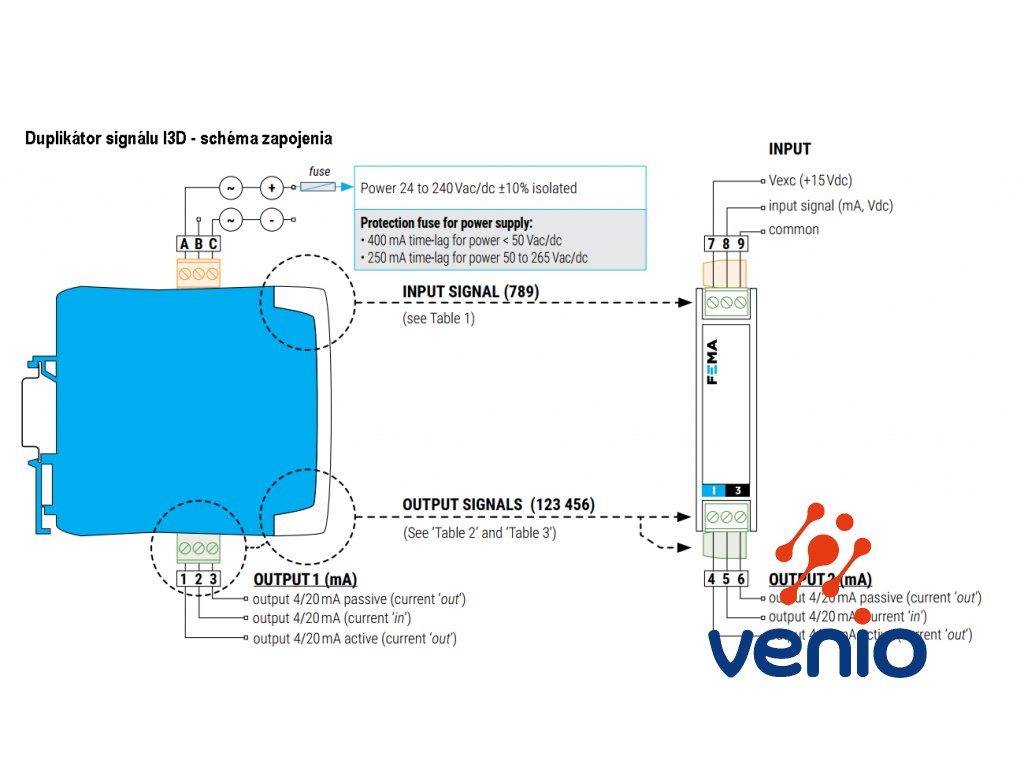

pripojíte podľa schémy a zariadenie je pripravené na prevádzku. Konfiguráciu vykoná obsluha pri prvom nastavení cez tlačidlá a displej pod krytom bez potreby iných nástrojov či PC.

Ďalšie vlastnosti a funkcie:

• Zabudovaná funkcia "FORCE" umožňuje manuálne generovanie signálu s minimálnou a maximálnou hodnotou 4 a 20 mA. Vhodné pre nastavenie alebo overenie diaľkového prístrojového vybavenia už počas inštalácie. Znamená to, že užívateľ môže generovať 2x výstupný signál z I3D napríklad pre riadiace PLC aj bez pripojeného vstupného signálu či snímača.
• Funkcia „Password"(Heslo) na blokovanie prístupu neoprávnených osôb do „ponuky konfigurácie“.

I3D je prevodník a duplikátor analógového signálu 4-20mA alebo 0-10V s galvanickým oddelením, ktorý je navrhnutý pre priemyselné použitie s možnosťou integrácie do širokého rozsahu inštallácií a aplikácií. Hlavnými znakmi sú priaznivá cena, jednoduchá inštalácia, rýchla konfigurácia a vynikajúca kvalita.
