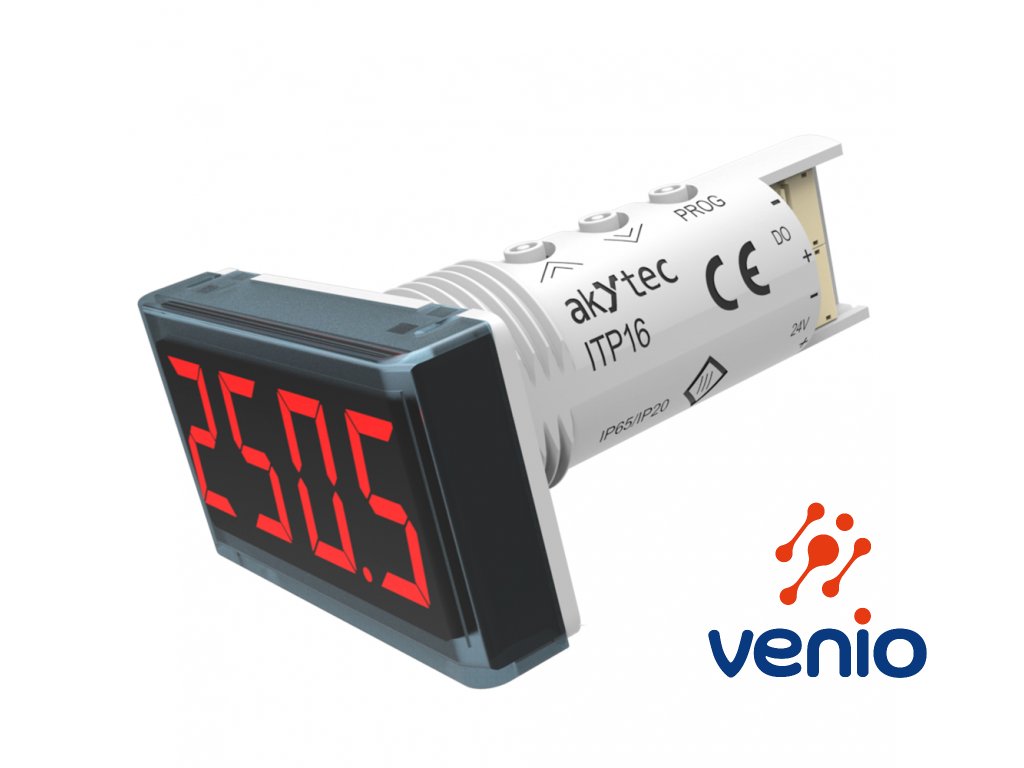

ITP16, zobrazovač teploty zo snímačov RTD, TC
Kód: 66076Súvisiaci tovar
Podrobný popis
Funkcie a výhody zobrazovača teploty ITP16 - červený
- univerzálny, vyžaduje napájanie 24VDC
- 4-miestny LED displej (červený)

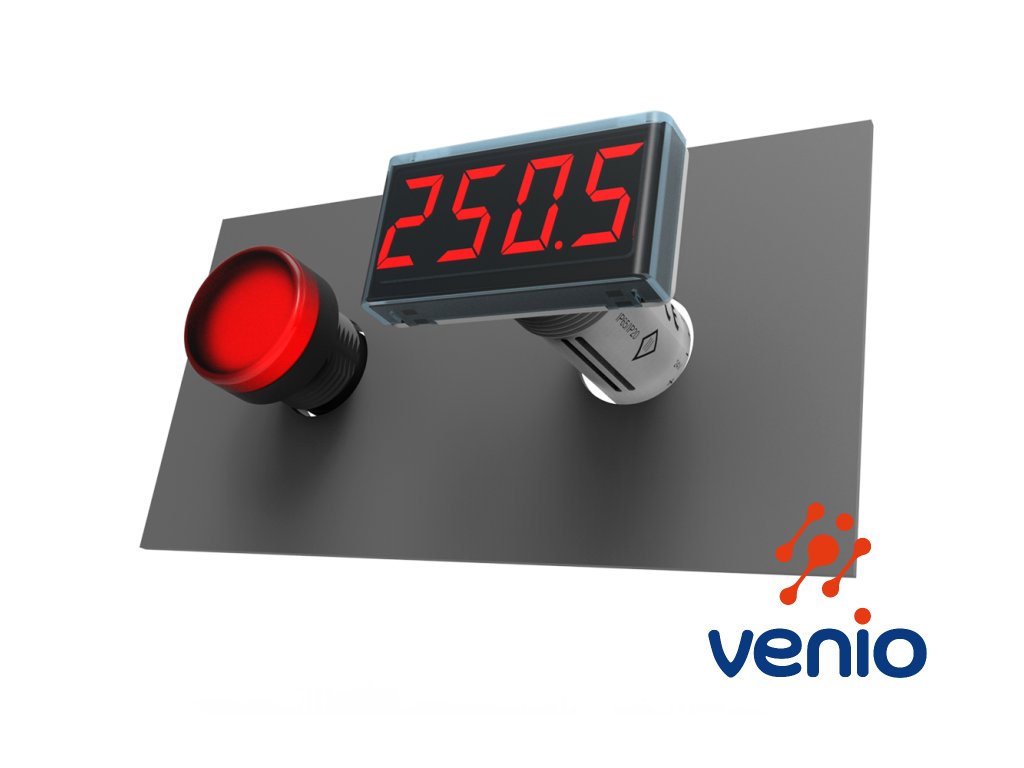

- montáž do otvoru 22,5 mm
- meranie a zobrazovanie štandardných senzorov bez potreby prevodníka:
- 4-miestny LED displej (červený)
- montáž do otvoru 22,5 mm
- meranie a zobrazovanie štandardných senzorov bez potreby prevodníka:
RTD (Pt50, Pt100, Pt500, Pt1000) a TC (K, J, N, T, S, R, B, A, L, A-2, A-3)
- zobrazovanie z lineárnych napäťových signálov:
0-1V, -50m...+50mV
- digitálny výstup cez NPN tranzistor, zaťažiťeľný do 200mA/42VDC
- výstup je spínaný podľa zvolenej logiky: vykurovanie, chladenie, alarm mimo limitov, alarm vnútri limitov
- škálovanie zobrazenej hodnoty od -999 do 9999
- nastaviteľná poloha desatinnej čiarky
- tlmenie meraného signálu (spomalenie čítania)
- výpočet druhej odmocniny
- blikanie (alarm) pre hodnoty signálu prekračujúce nastavený štandardný rozsah
- škálovanie zobrazenej hodnoty od -999 do 9999
- nastaviteľná poloha desatinnej čiarky
- tlmenie meraného signálu (spomalenie čítania)
- výpočet druhej odmocniny
- blikanie (alarm) pre hodnoty signálu prekračujúce nastavený štandardný rozsah
- blikanie je spúšťané podľa zvolenej logiky: vykurovanie, chladenie, alarm mimo limitov, alarm vnútri limitov
- zablokovanie heslom proti neoprávnenej zmene nastavení
- zablokovanie heslom proti neoprávnenej zmene nastavení
Základné parametre:
| Napájanie | 24 VDC (10...30V) |
| Príkon | 1W |
| Počet vstupov | 1x |
| Vstupný senzor/signál |
RTD (Pt50, Pt100, Pt500, Pt1000)
TC (K, J, N, T, S, R, B, A, L, A-2, A-3)
napäťový signál 0-1V, -50m...+50mV
|
| Vzorkovací čas | 2 sec. |
| Presnosť | 0,2% FS + 1 digit |
| Vstupný odpor pre napäťový signál | 0-1 V, -50...+50mV ≥ 250 kohm |
| Počet výstupov | 1x |
| Druh výstupu | NPN tranzistor |
| Záťaž výstupu, max. | 200mA, 42VDC |
| Displej | LED, 7-segmentový |
| Počet miest | 4-miestny, 9999 |
| Desatinná čiarka | nastaviteľná pozícia |
| Výška písma | 14 mm |
| Farba | červená alebo zelená (podľa typu) |
| Krytie - zobrazovacia časť | IP65 |
| Krytie - konektorová časť | IP20 |
| Rozmery | 48x26x65 mm |
| Montážny otvor | Ø 22,5 mm |
| Hmotnosť | 30 g |
| Trieda ochrany | III |
| Pracovná teplota | -40 až +60 °C |
| Skladovacia teplota | -25 až +55 °C |
| Vlhkosť vzduchu | do 80%, nekondenzujúca |
Dodatočné parametre
| Kategória: | Zobrazovače do panelu |
|---|---|
| Hmotnosť: | 0.03 kg |
| Napájanie: | 24 VDC |
| Vstupy/Výstupy: | RTD,TC,U / 1DO-NPN 200mA |
| Vstupný signál: | 0-1 V, -50...+50mV, RTD, TC |
| Počet číslic: | 4 |
| Farba číslic (LED): | červená |
| Výška číslic: | 14 mm |
| Typ snímača pre vstup: | RTD: Pt50, Pt100, Pt500, Pt1000, TC: K, J, N, T, S, R, B, A, L, A-2, A-3 |
