ITP16-G, zobrazovač teploty zo snímačov RTD, TC, zelený

Kód: 66075
Novinka
Neohodnotené
Značka: Akytec
€108 €129,60 vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
6.12.2022

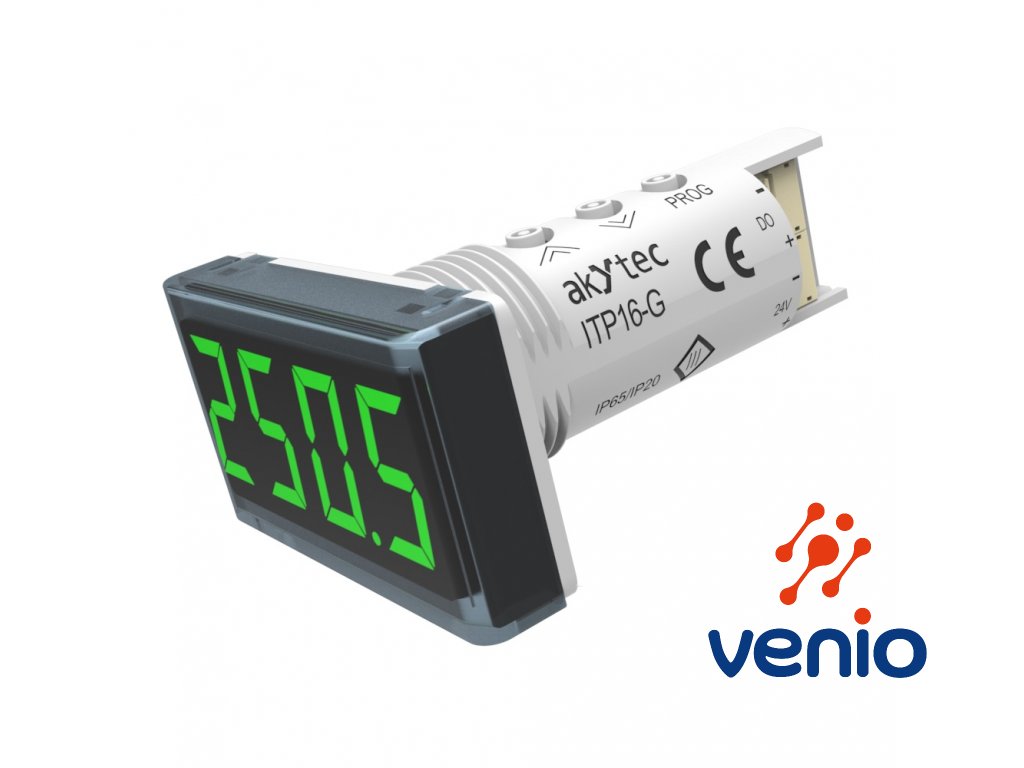

ITP16-G je zobrazovač teploty zo snímačov RTD a TC - zelené písmo

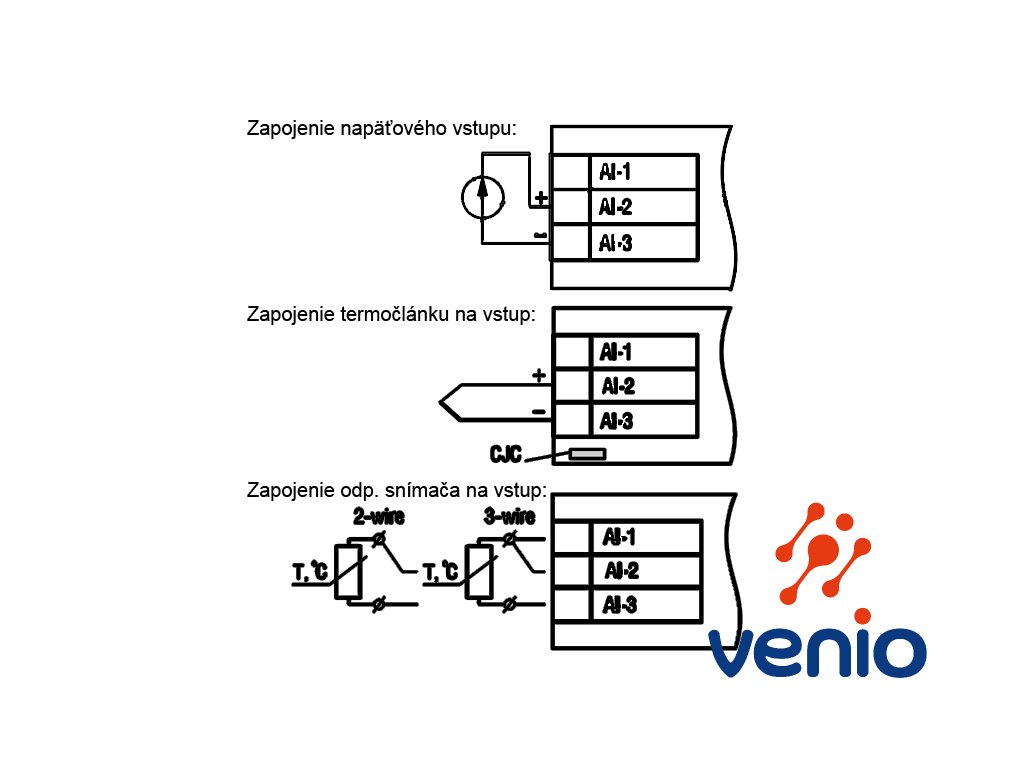

K zobrazovaču je možné priamo pripojiť snímače:
RTD (Pt50, Pt100, Pt500, Pt1000) a TC (K, J, N, T, S, R, B, A, L, A-2, A-3)
alebo lineárny napäťový signál 0-1V, -50m...+50mV
4-miestny škálovateľný zelený LED displej.
Displej má aj digitálny výstup - NPN tranzistor 200mA/42VDC
Displej vyžaduje napájanie 24VDC (10...30).

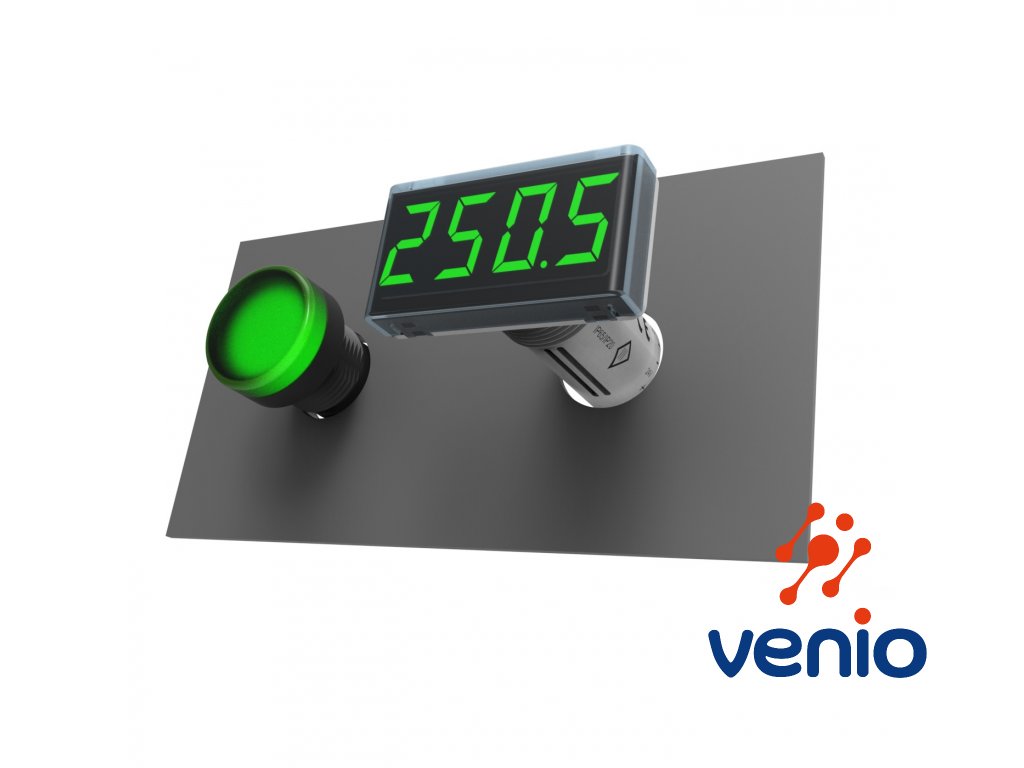

Rýchla inštalácia, pre montáž stačí štandardný kruhový otvor 22,5 mm pre bežné prvky rozvádzačov.
Zobrazovanie v číselnom rozsahu pokrýva všetky bežné aplikácie zobrazovania teploty.



Detailné informácie

Podrobný popis

Funkcie a výhody zobrazovača teploty ITP16-G zelený

- univerzálny, vyžaduje napájanie 24VDC
- 4-miestny LED displej (zelený)
- montáž do otvoru 22,5 mm
- meranie a zobrazovanie štandardných senzorov bez potreby prevodníka:
  RTD (Pt50, Pt100, Pt500, Pt1000) a TC (K, J, N, T, S, R, B, A, L, A-2, A-3)
- zobrazovanie z lineárnych napäťových signálov:
  0-1V, -50m...+50mV

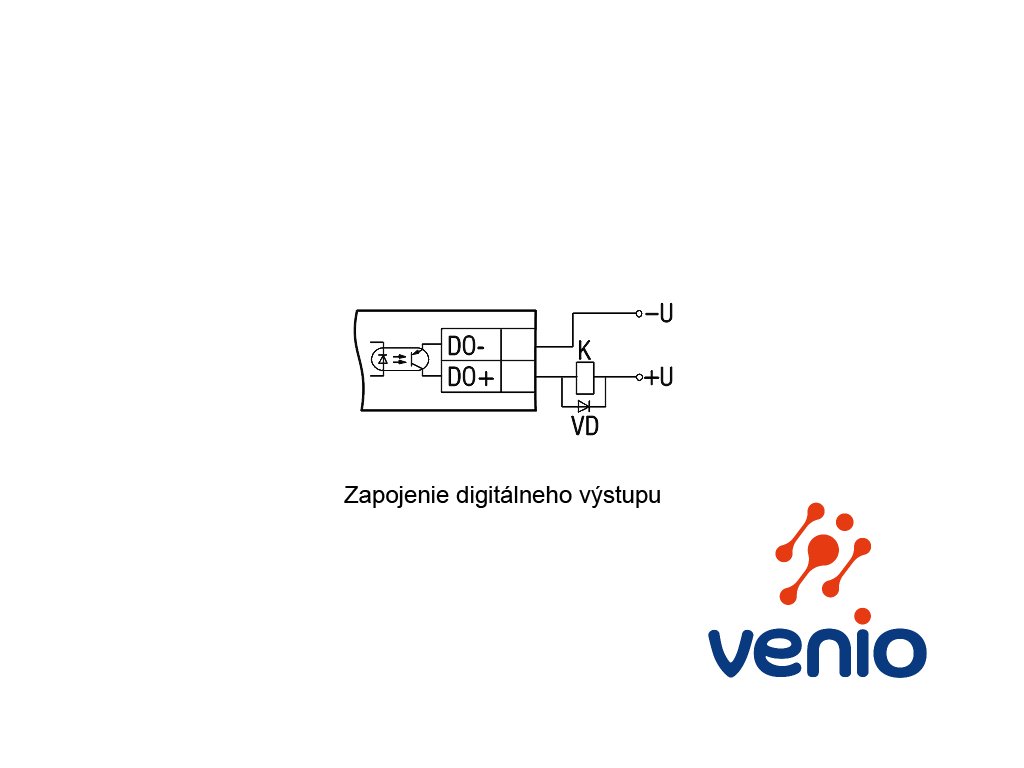

- digitálny výstup cez NPN tranzistor, zaťažiteľný do 200mA/42VDC
- výstup je spínaný podľa zvolenej logiky: vykurovanie, chladenie, alarm mimo limitov, alarm vnútri limitov
- škálovanie zobrazenej hodnoty od -999 do 9999
- nastaviteľná poloha desatinnej čiarky
- tlmenie meraného signálu (spomalenie čítania)
- výpočet druhej odmocniny
- blikanie (alarm) pre hodnoty signálu prekračujúce nastavený štandardný rozsah
- blikanie je spúšťané podľa zvolenej logiky: vykurovanie, chladenie, alarm mimo limitov, alarm vnútri limitov
- zablokovanie heslom proti neoprávnenej zmene nastavení



Základné parametre:

Napájanie 24 VDC (10...30V)
Príkon 1W
Počet vstupov 1x
Vstupný senzor/signál
RTD (Pt50, Pt100, Pt500, Pt1000)
TC (K, J, N, T, S, R, B, A, L, A-2, A-3)
napäťový signál 0-1V, -50m...+50mV
Vzorkovací čas 2 sec.
Presnosť 0,2% FS + 1 digit
Vstupný odpor pre napäťový signál 0-1 V, -50...+50mV ≥ 250 kohm
Počet výstupov 1x
Druh výstupu NPN tranzistor
Záťaž výstupu, max. 200mA, 42VDC
Displej LED, 7-segmentový
Počet miest 4-miestny, 9999
Desatinná čiarka nastaviteľná pozícia
Výška písma 14 mm
Farba červená alebo zelená (podľa typu)
Krytie - zobrazovacia časť IP65
Krytie - konektorová časť IP20
Rozmery 48x26x65 mm
Montážny otvor Ø 22,5 mm
Hmotnosť 30 g
Trieda ochrany III
Pracovná teplota  -40 až +60 °C
Skladovacia teplota  -25 až +55 °C
Vlhkosť vzduchu do 80%, nekondenzujúca

Dodatočné parametre

Kategória: Zobrazovače do panelu
Hmotnosť: 0.03 kg
Napájanie: 24 VDC (10…30)
Vstupy/Výstupy: RTD,TC,U / 1xDO-NPN 200mA
Počet číslic: 4
Farba číslic (LED): zelená
Výška číslic: 14 mm
Vstupný signál: 0-1 V, -50...+50mV, RTD, TC
Typ snímača pre vstup: RTD: Pt50, Pt100, Pt500, Pt1000, TC: K, J, N, T, S, R, B, A, L, A-2, A-3
