Regulátor teploty do panelu DT-72Y (2x relé výstup)
Kód: DT72YSúvisiaci tovar
Podrobný popis
Regulátor teploty do panelu DT-72Y, PID & On/Off pre ohrev alebo chladenie.
Panelový regulátor teploty DT-72Y je regulátor pre ohrev alebo chladenie pre montáž do panelu 72x72mm s univerzálnym vstupom.
Ako vstupný signál slúži odporový snímač teploty Pt100 alebo termočlánky TC typu J,K,T,R,S.
Regulátor má jasný, dobre čitateľný dvojriadkový displej.
Horný riadok je červený, 4-miestny, s výškou číslic 14 mm, dolný riadok žltý, 4-miestny, s výškou číslic 9 mm.

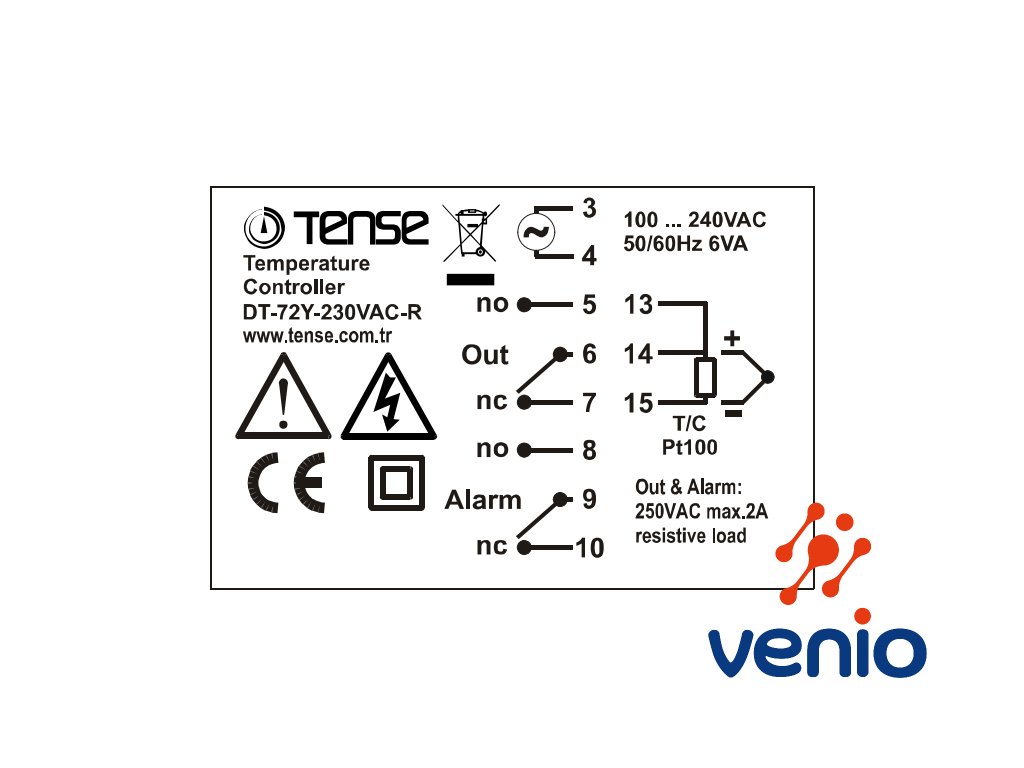

Na výstupe je k dispozícii 2x relé 2A/250VAC. Z toho: 1x prepínacie relé SPDT "OUT", 1x spínacie relé SPST "Alarm".
Rozmery pre montáž do panelu 72 x 72 x 90 mm / montážny otvor 68x68 mm.
Rozmery pre montáž do panelu 72 x 72 x 90 mm / montážny otvor 68x68 mm.
Toto zariadenie je určené na bežné aplikácie regulácie teploty pre ohrev alebo chladenie v prostredí skladov, chladiarenských boxov, priemyselných strojov s ohrevom, dezinfekčných ohrevných pecí, obchodných zariadení pre ohrev, prístrojov ľahkého priemyslu, potravinárstva, spracovaniu materiálov pomocou spekania, varenia alebo tavenia, jednoúčelových pecí a podobne.
Regulátor má nasledovné vlastnosti a funkcie:
PID regulátor teploty.
Automatické ladenie parametrov PID.
Typ snímača pre vstup: termočlánok TC (J,K,T,S,R), alebo RTD snímač Pt100.
Voliteľný typ regulácie: P, PI, PD, PID alebo ON-OFF.
Režim rampy ohrevu počas zapnutia.
„Anti-windup“ v režime PID a PI.
Horný a dolný limit rozsahu pre nastavenie žiadanej teploty "Sv" SET.
Zobrazuje hodnoty "Sv"=žiadaná a "Pv"=aktuálna súčasne na dvojriadkovom displeji
Kompenzácia studených spojov pre TC.
Kompenzácia odporu vedenia pre Pt100.
Vynikajúca linearita s tabuľkami °C/mV a °C/Ohm
Možné zadanie funkcia „Offset“ - posun hodnôt v celom rozsahu
Ochrana heslom
Vysoká presnosť
Pamäť EEPROM na uloženie nastavení
Jednoduché pripojenie pomocou štandardizovaných zásuvných konektorov 5.08 mm.
Automatické ladenie parametrov PID.
Typ snímača pre vstup: termočlánok TC (J,K,T,S,R), alebo RTD snímač Pt100.
Voliteľný typ regulácie: P, PI, PD, PID alebo ON-OFF.
Režim rampy ohrevu počas zapnutia.
„Anti-windup“ v režime PID a PI.
Horný a dolný limit rozsahu pre nastavenie žiadanej teploty "Sv" SET.
Zobrazuje hodnoty "Sv"=žiadaná a "Pv"=aktuálna súčasne na dvojriadkovom displeji
Kompenzácia studených spojov pre TC.
Kompenzácia odporu vedenia pre Pt100.
Vynikajúca linearita s tabuľkami °C/mV a °C/Ohm
Možné zadanie funkcia „Offset“ - posun hodnôt v celom rozsahu
Ochrana heslom
Vysoká presnosť
Pamäť EEPROM na uloženie nastavení
Jednoduché pripojenie pomocou štandardizovaných zásuvných konektorov 5.08 mm.
Dodatočné parametre
Kategória: | Regulátory teploty |
---|---|
Záruka: | 2 roky |
Hmotnosť: | 0.2 kg |
Napájanie: | 230 VAC |
Vstupný signál: | RTD, TC |
Displej: | 2x 4 znaky |
Farba číslic (LED): | červená, žltá |
Výška číslic: | meraná hodnota 4x14 mm, setpoint 4x9 mm |
Typ snímača pre vstup: | RTD: Pt100, TC: J, K, R, S, T |
Sériová zbernica: | NIE |
Indikačná LED: | 3x červená (Relé, SSR, Snímač) |
Montáž / rozmer: | do panelu, 72x72mm, hĺbka 90 mm |
Výstupné relé: | 2x 2A/250VAC (odporová záťaž) |
