Regulátor účinníka RGM-12S pre kompenzáciu indukčnej záťaže

Podrobný popis

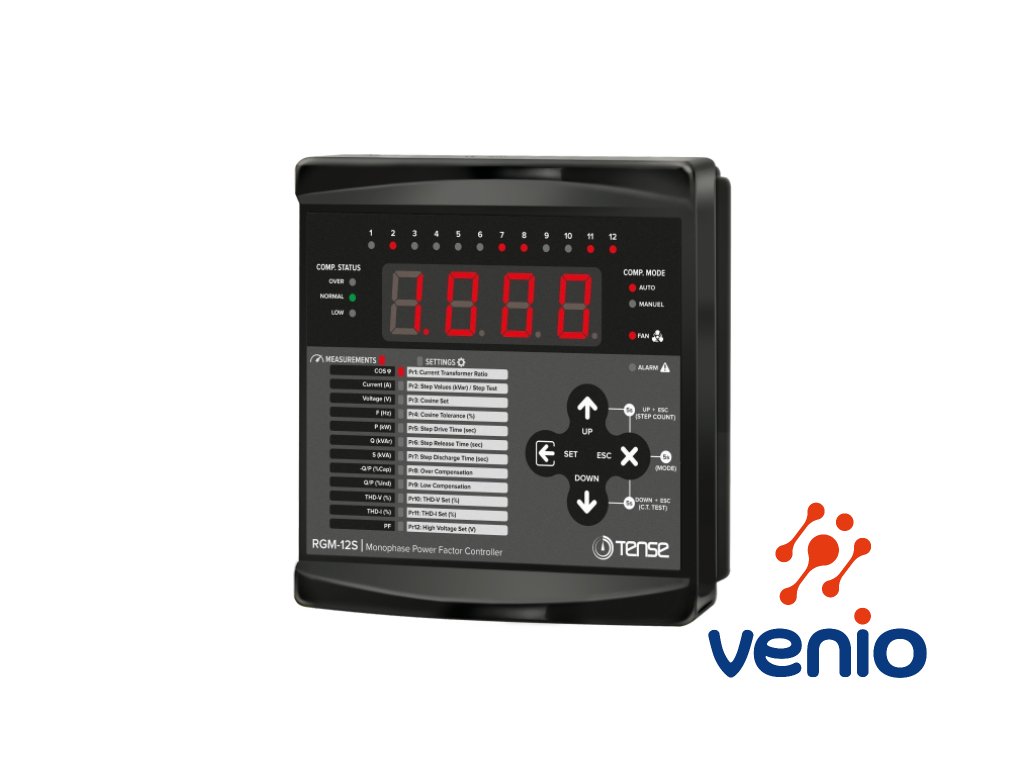

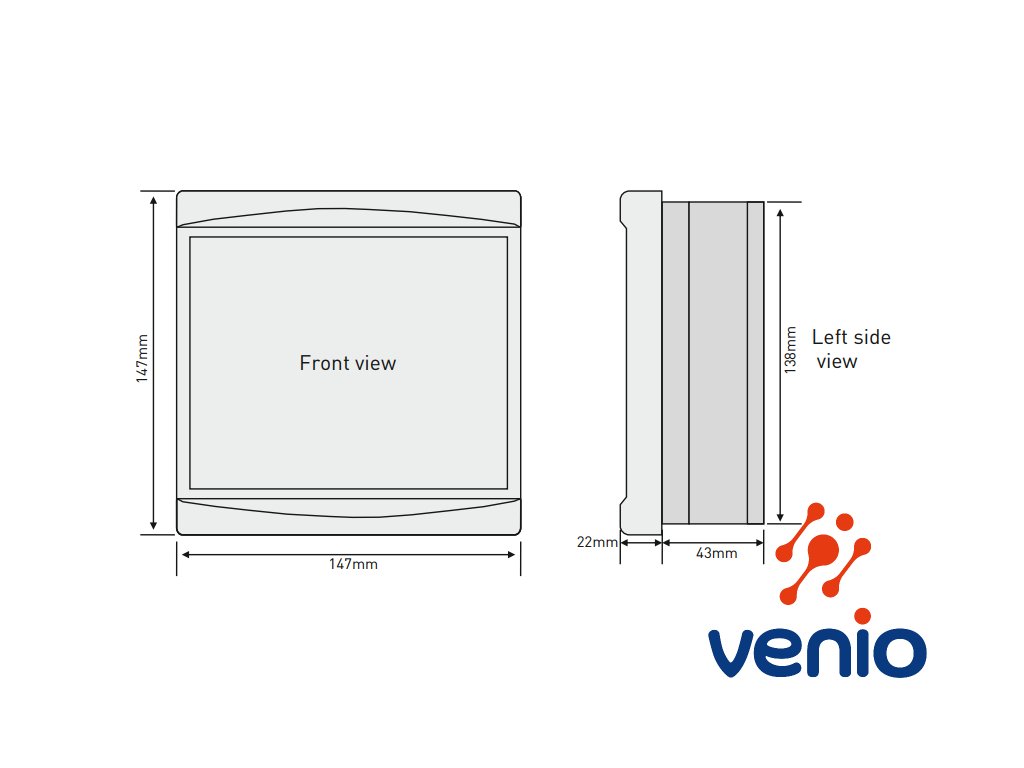

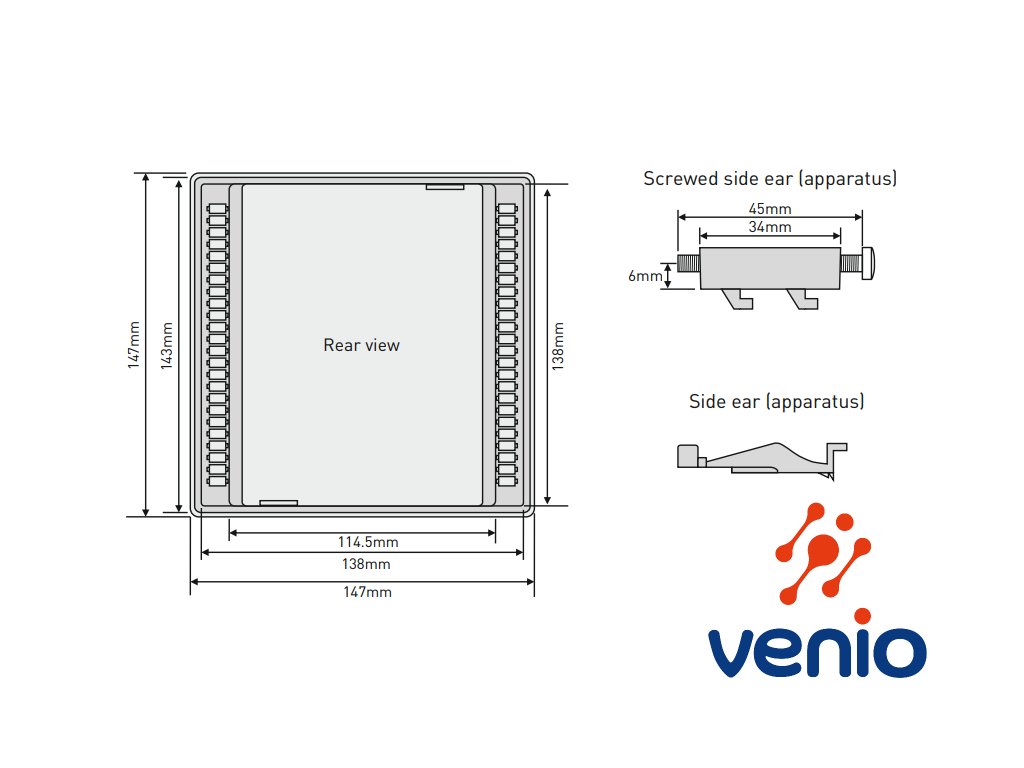

Regulátor účinníka RGM-12S pre kompenzáciu indukčnej záťaže,
- s meraním prúdu iba na jednej fáze
- vhodné pre meranie v trojfázových systémoch s rovnomernou záťažou na všetkých troch fázach systému

Kompenzačné regulačné relé RGM-12S na riadenie reaktívnej energie, je určené na reguláciu účinníka znižovaním jalového (indukčného) výkonu v elektrickej sieti. Toto je realizované ovládaním stýkačov a s ich pomocou pripájaním kompenzačných kondenzátorov. Ak sa z elektrickej siete ťahá induktívna reaktívna energia, regulátor zasahuje aktívnym zapojením kondenzátorov s vhodnou hodnotou v príslušnom kroku. RGM-12S je navrhnutý tak, aby poskytoval jednoduchú kompenzáciu pri vyvážených indukčných záťažiach. Týmto spôsobom sa snaží dosiahnuť hodnotu Cos fi na požadovanú úroveň.

Merací transformátor, kondenzátory, tlmivky a stýkače nie sú súčasťou balenia tohto regulátora.

Popis a vlastnosti RGM-12S:

7 rôznych kompenzačných programov
Možnosť manuálnej kompenzácie
Jednoduchá inštalácia
Jednoduché použitie s dobre viditeľným 4-číselným displejom výšky 20 mm
Môže kompenzovať iba indukčné systémy, s rovnomerným odberom na všetkých fázach elektrického oobvodu
Automatické meranie krokov

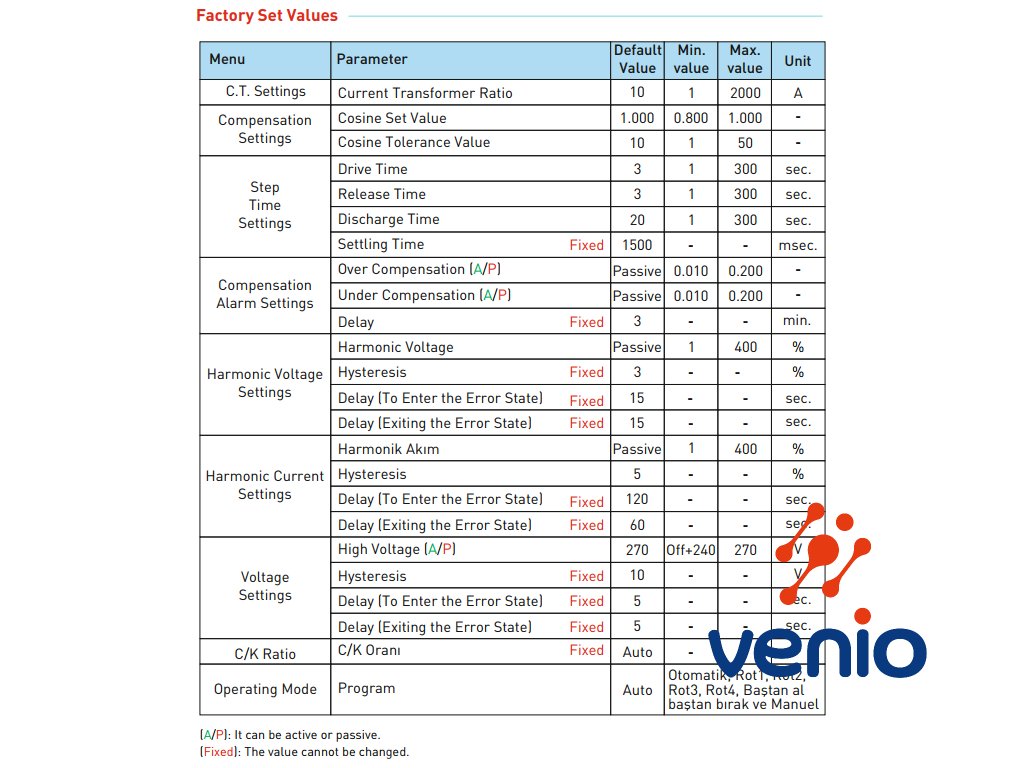

Časy krokovania, uvoľnenia a vybitia sú nastaviteľné
Nastaviteľné hodnoty alarmu pre harmonické napätia a prúdy
Je možné nastaviť hodnoty alarmu nadmernej a nedostatočnej kompenzácie
Výstup alarmu napätia, harmonického napätia/prúdu, nadmernej a nedostatočnej kompenzácie
Je možné monitorovať/zobraziť hodnoty napätia, prúdu a frekvencie
Je možné monitorovať/zobraziť hodnoty činného výkonu, jalového výkonu a zdanlivého výkonu
Je možné monitorovať až po 15. harmonickú THD-I
Je možné monitorovať až po 15. harmonickú THD-V
Hodnota kosínusu môže byť monitorovaná
Hodnotu účinníka možno monitorovať
Je možné monitorovať kapacitné/aktívne a indukčné/aktívne pomery
Automatický výstup ventilátora
Hodnoty krokov je možné monitorovať
Rovnaké starnutie v krokoch (v niektorých kompenzačných programoch)

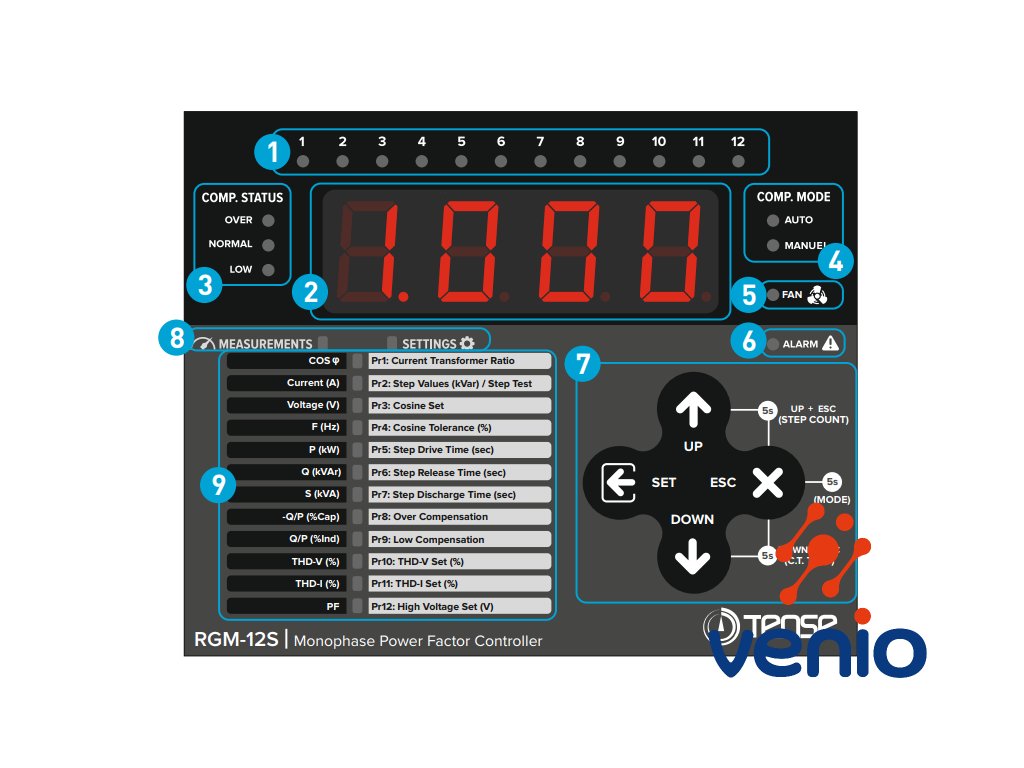

Popis displeja a tlačidiel ovládania (podľa obrázku s číslovaním)
1/ LED diódy stupňov kompenzácie: Sú to LED diódy, ktoré sa rozsvietia, keď sú výstupy/stupne aktívne.
2/ LED displej: obrazovka, na ktorej sa používateľovi zobrazujú všetky hodnoty merania, nastavenia a upozornenia týkajúce sa zariadenia.
3/ LED diódy stavu kompenzácie: LED diódy indikujúce stav kompenzácie (NAD/NORMÁLNA/NÍZKA).
 - NAD: Ak je hodnota kosínusu nad hodnotou kompenzácie, táto LED dióda sa rozsvieti.
 - NORMÁLNA: Ak je hodnota kosínusu medzi hodnotami nadkompenzácie a podkompenzácie, táto LED dióda sa rozsvieti.
 - NÍZKE: Ak je hodnota kosínusu pod hodnotou podkompenzácie, táto LED dióda sa rozsvieti.
4/ LED dióda režimu kompenzácie: Indikuje režim kompenzácie zariadenia. (automatický/ručný)
5/ LED dióda ventilátora: svieti, aby informovala používateľa, keď je výstup (relé) ventilátora aktívny.
6/ Alarm LED dióda: keď svieti, varuje používateľa o alarmových situáciách.
7/ Tlačidlá/šípky: Používajú sa na zmenu zobrazených meraní a nastavovanie parametrov.
 - Tlačidlo ESC: Ak ho stlačíte v ponuke, vr´áti sa do hornej ponuky bez uloženia hodnôt. Ak ho stlačíte mimo ponuky (na obrazovkách merania), vždy zobrazí obrazovku merania kosínusu. Ak ho stlačíte na 5 sekúnd, vstúpite do obrazovky režimu kompenzácie.
 - Tlačidlo SET: Vstúpi do ponuky/parametra. Ak sa parameter zmenil, uloží sa a opustí sa parameter.
 - Tlačidlo HORE: Prechádza cez namerané hodnoty mimo ponuky. Prepína medzi parametrami v ponuke. Zvýši vybranú hodnotu v parametroch.
 - Tlačidlo DOLE: Prechádza cez namerané hodnoty mimo ponuky. Prepína medzi parametrami v ponuke. Zníži vybranú hodnotu v parametroch.
 - Tlačidlá HORE + ESC: Po stlačení týchto dvoch tlačidiel naraz na 5 sekúnd sa vstúpi na obrazovku počtu krokov
8/ LED diódy Merania a nastavenia: Označujú, že zariadenie je v menu merania alebo nastavenia.
9/ LED diódy hodnôt a parametrov: Keď je zariadenie v ponuke merania, informuje, ktorá nameraná hodnota je zobrazená na obrazovke a ktorý parameter je zobrazený v ponuke nastavenia.

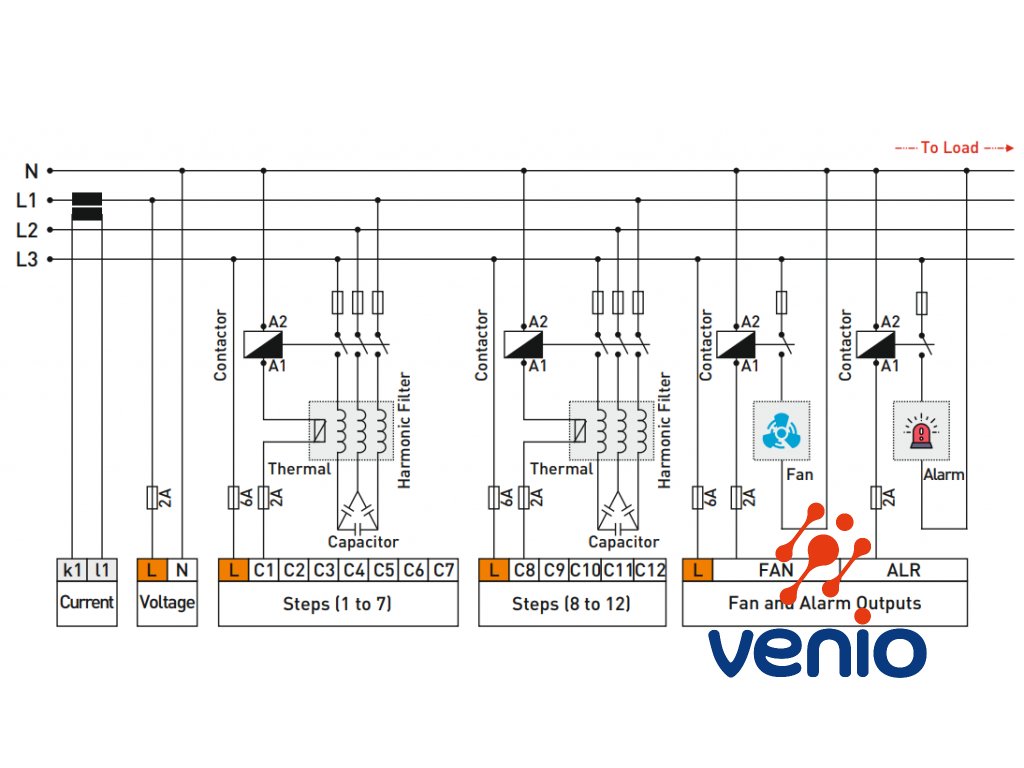

Fakty ktorý by ste nemali prehliadnuť pri návrhu kompenzácie:
- Kompenzácia začína vyváženým usporiadaním rozloženia záťaže pri elektroinštalácii systému.

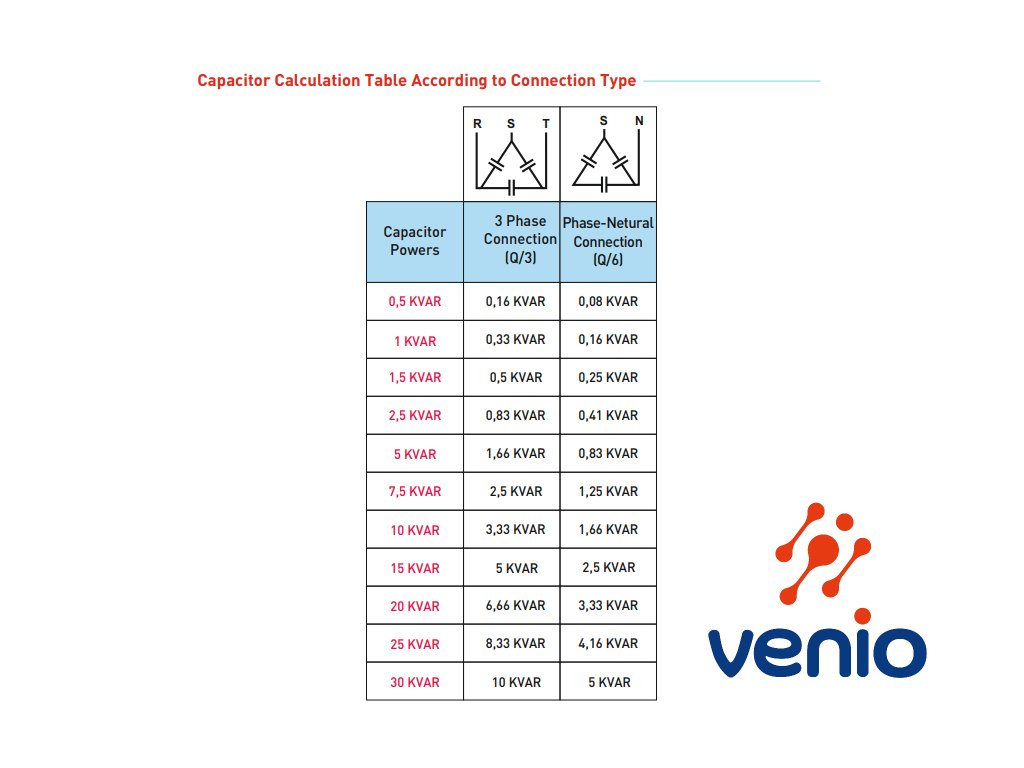

- Pre test prúdového transformátora pripojte tri fázové kondenzátory v 1/40 x (*) hodnoty prúdového transformátora k prvým dvom (C1 a C2) stupňom zariadenia. ( * = Celková hodnota prvých dvoch krokov.)
- V často používaných stupňoch kompenzácie sa odporúča pridať nové stupne s rovnakou hodnotou z dôvodu dlhšej životnosti stýkačov a kondenzátorov.
- Pri príprave kompenzačného rozvádzača sa uistite, že bude dodatočne možné jednoducho pridať nové stupne kompenzácie pre zmeny, ktoré môžu nastať neskôr pri budúcom rozšírení/zmene záťaže.
- Počas testu prúdového transformátora a krokového merania sa uistite, že v systéme nedochádza k rýchlej zmene zaťaženia.
- Hodnoty prúdu pre poistky použité v krokoch kompenzácie vyberte podľa výkonu kondenzátora a označte zapojenie.
- Pre napájacie cievky stupňových stýkačov použite samostatné poistky.
- V jednotlivých stupňoch kompenzácie použite kompenzačné stýkače a cievky.
- Jednofázové pripojenie meranie v trojfázových systémoch je vhodné len pre rovnomerné odbery na všetkých fázach elektrického systému. V opačnom prípade sa nedosiahnu požadované výsledky.

Fakty ktorý by ste nemali prehliadnuť pri výbere a pripojení transformátora prúdu:
- Uistite sa, že hodnota transformátora prúdu je vyššia ako maximálny prúd odoberaný zo systému.
- Odporúča sa, aby trieda presnosti transformátorov prúdu používaných v kompenzačných systémoch bola 0,5.
- K RGM-12S sa dajú pripojiť iba transformátory prúdu s prevodom X/5A.
- Uistite sa, že merané zaťaženie je nainštalované za transformátorom prúdu.
- Transformátor prúdu musí byť pripojený k rovnakej fáze, z ktorej je privádzané napájacie napätie zariadenia. V opačnom prípade zariadenie nebude môcť vykonať test transformátora prúdu.
- Káble výstupu transformátora prúdu by nemali byť v blízkosti vedenia napätia aby neboli ovplyvňované indukciou.
- Odporúča sa používať káble s prierezom minimálne 1,5 mm² na pripojenie k výstupným koncom transformátora prúdu. Ak sa vzdialenosť predlžuje, odporúča sa použiť kábel s väčším prierezom alebo použiť transformátor prúdu s vysokým výkonom.
- Pripevnite transformátor prúdu k rozvádzaču, káblu alebo DIN lište tak, aby sa nekýval.
- Kábel pripojený k výstupným koncom transformátora prúdu by mal byť čo najkratší. V opačnom prípade môže dôjsť k chybám pri meraní a test transformátora prúdu sa nemusí vykonať správne.
