Analyzátor spotreby 3-fázovej siete, wattrouter TPM-01ESH
Kód: TPM-01ESHSúvisiaci tovar
Podrobný popis
Analyzátor 3-fázovej siete TPM-01ESH wattrouter na meranie a monitorovanie veličín elektrickej siete.
- jednoduchá inštalácia na panel alebo dvere rozvádzača
- ovládanie iba 4-mi tlačidlami a zobrazovanie na 4× 4-miestnom displeji
- odosielanie dát cez Modbus RS485

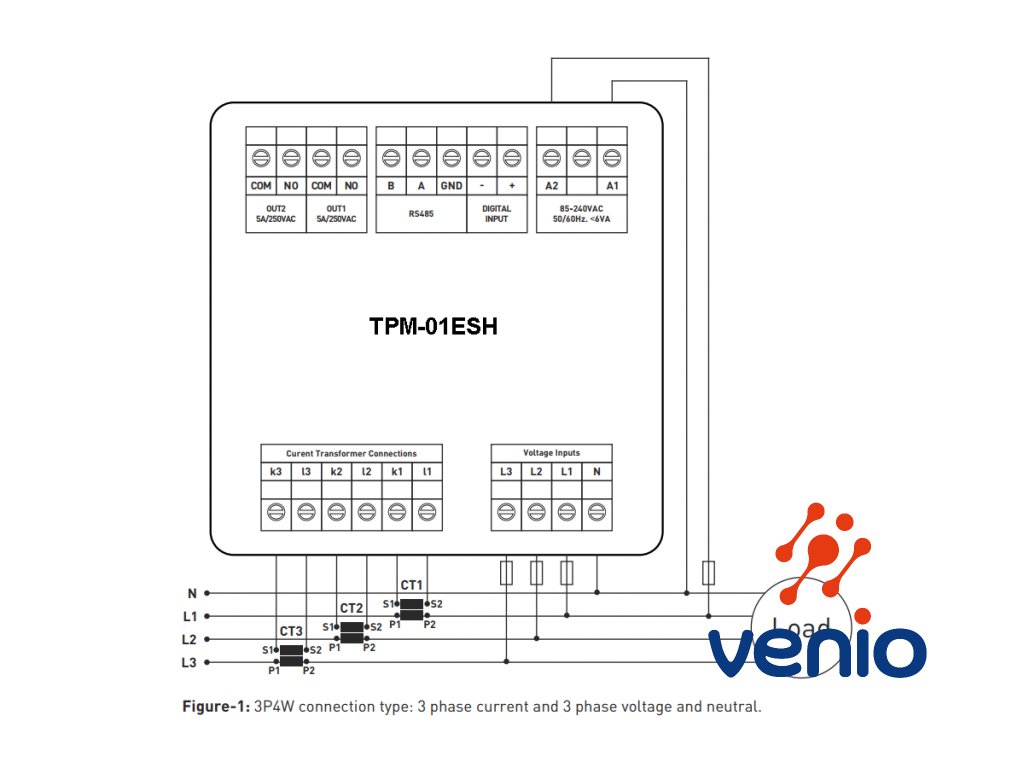

- pripojenie priamym 3-fázovým napäťovým vstupom a nepriamym meraním pomocou 3 ks transformátorov prúdu (nutné objednať samostatne)
- analyzátor má 2x výstupné relé, ktorým je možné priradiť funkciu podľa podrobného popisu nižšie
- každá meraná / aktuálne zobrazená veličina má svoju indikačnú LED diódu pre ľahšiu orientáciu
Ľahká orientácia v menu displeja, ktorý zobrazuje:
- hodnoty združeného a fázového napätia (V)
- hodnoty prúdu (I)
- harmonické napätia a prúdy až po 31. harmonické
- aktívny výkon každej fázy (P)
- jalový výkon každej fázy (Q, indukčný a kapacitný)
- zdanlivý výkon fázy (S)
- hodnoty Cosφ (PF) - účinníka každej fázy
- sumárne hodnoty aktívnej spotreby (prijatej zo siete) elektrickej energie (Σ kWh).
- sumárne hodnoty odoslanej (vydanej do siete) elektrickej energie (Σ kWh).
- sumárne hodnoty indukčnej a kapacitnej reaktívnej energie (Σ kVArh).
- štvrťhodinové maximum pre prúd, činný/aktívny/jalový výkon
- minimálne a maximálne namerané hodnoty
- odosielanie všetkých nameraných hodnôt po zbernici Modbus RS485
- záznam mimoriadnych udalostí
- aktiváciu výstupných relé
- aktiváciu digitálneho vstupu
K dispozícii sú 2 reléové výstupy (nastaviteľné, každý pre vlastnú veličinu (prekročenie (hi) alebo pokles (low) mimo nastavenej hodnoty).

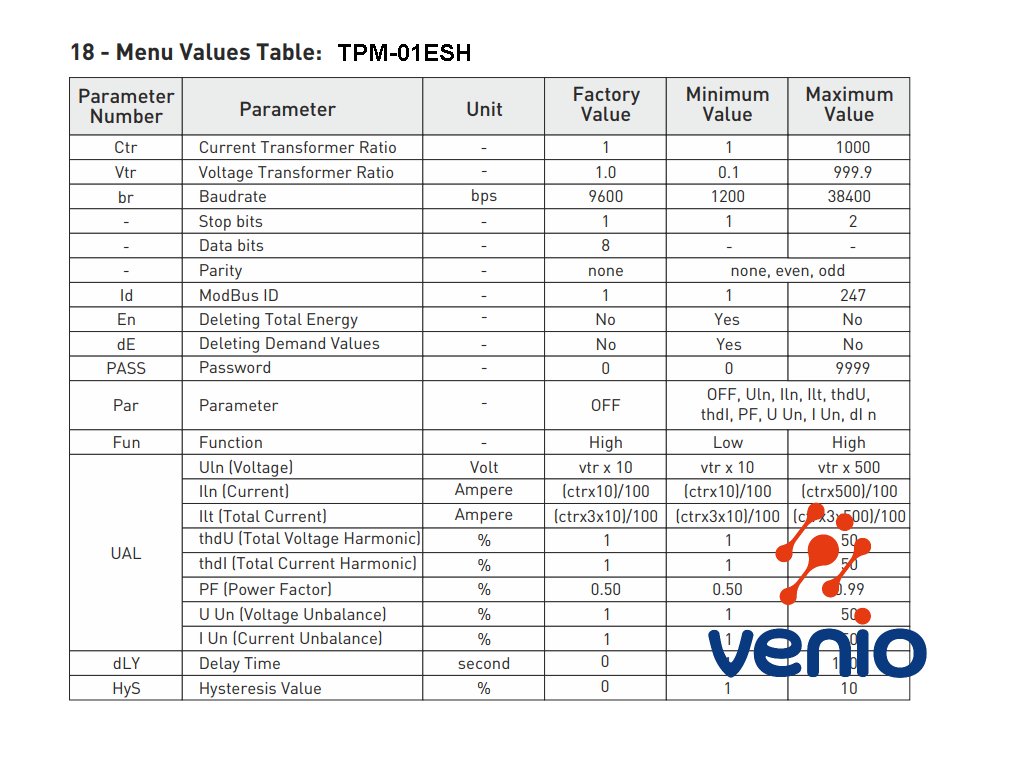

Nastaviteľné žiadané hodnoty pre akciu relé 1 a relé 2 sú voliteľné z veličín: napätie (ULn), prúd (ILn), celkový prúd (ILt), celkové harmonické skreslenie k napätiu (thdV), celkové harmonické skreslenie prúdu (thdI), účinník (PF), nevyváženosť napätia (U Un), nevyváženosť prúdu (I Un), digitálny vstup (dI n).
Relé je možné deaktivoať nastavením funkcie na (OFF). Pomocou komunikačnej funkcie Modbus RTU je možné po zbernici RS485 monitorovať a hlásiť všetky hodnoty elektrických veličín a spotreby elektrickej energie ktoré wattrouter nameria. Pomocou funkcií analyzátora energie je možné vykonávať merania a vyhodnotiť kvalitu energie, spotrebu, účinnosť a výpočet jednotkových nákladov.
Je možné nastaviť aktiváciu relé po uplynutí nastaveného času "delay" = (dLY). Návrat relé do pôvodného stavu je možné aktivovať až po zmene o hodnotu Hysterézie (HIS). Výstupné relé je možné ovládať digitálnym vstupom 24VDC (9 ... 24 VDC)
Vzdialená komunikácia cez RS485 (RS485 ModBus RTU) umožňuje odoslať informácie do iného sytému (PLC, HMI, programovateľné relé a podobne).
Menu je chránené heslom. Užívateľ môže resetovať sumárne energetické hodnoty. Zariadenie eviduje záznamy udalostí (najvyššie/najnižšie napätie/prúd, nerovnováha napätia/prúdu, THD-I)

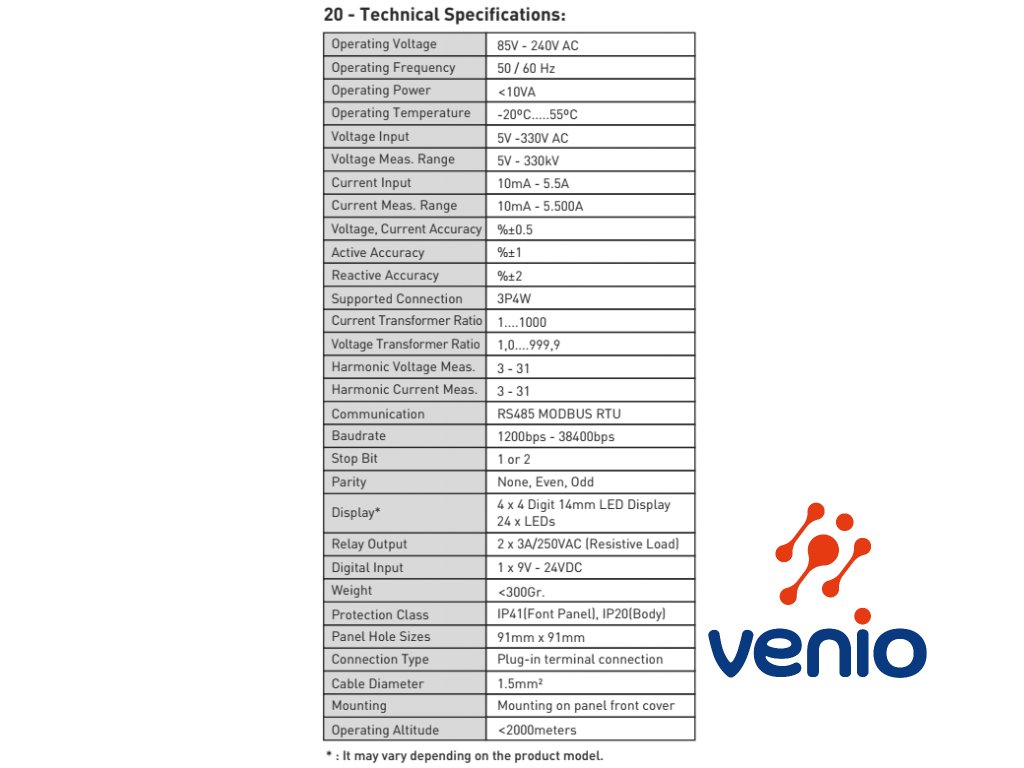

Dodatočné parametre
Kategória: | Analyzátory siete, výkonu a spotreby |
---|---|
Záruka: | 2 roky |
Hmotnosť: | 0.4 kg |
Napájanie: | 230 VAC |
Displej: | 4x 4znakový LED displej + 24x LED indikátor |
Rozsah meraného napätia: | 5V - 330kV cez napäťový transformátor, 5V-300VAC priamo pre Lx-N |
Rozsah meraného prúdu: | priamo 10mA - 5.5A, cez prúdový transformátor x/5 do 5.500A |
