Regulátor účinníka RGT-18E

Podrobný popis

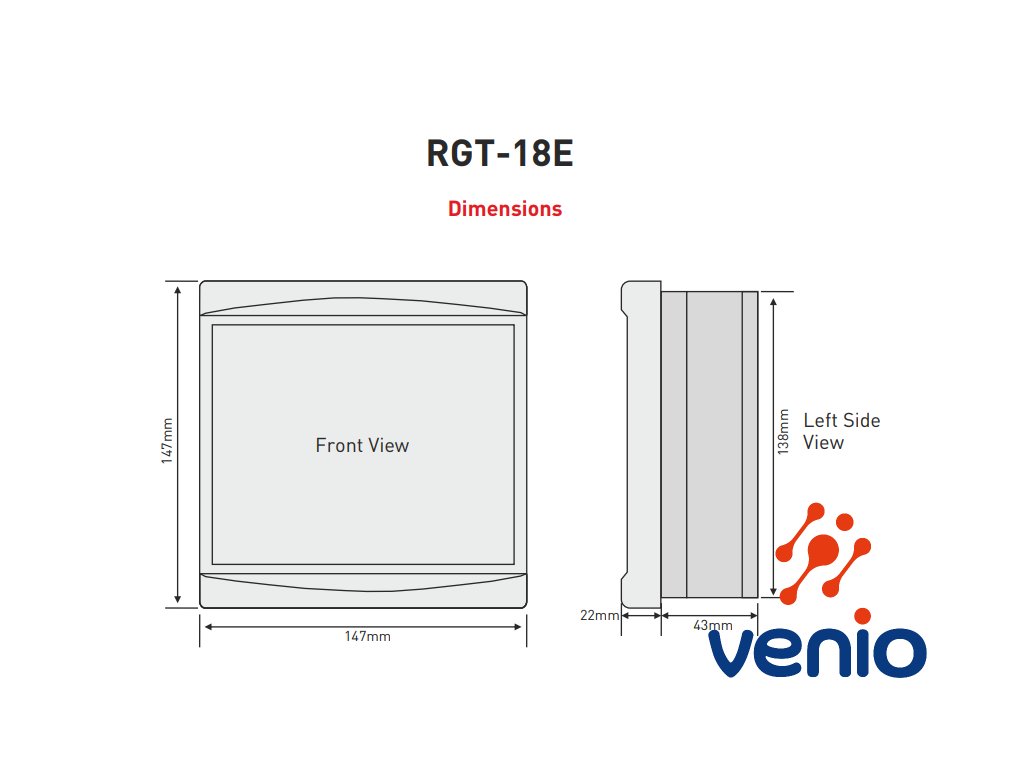

RGT-18E je 18-stupňový trojfázový regulátor účinníka
s grafickým LCD displejom 2,9"

Regulátor je navrhnutý na redukciu jalového výkonu (indukčného a kapacitného), ktorý nie je využitý záťažou a pochádza zo siete, pomocou pripájania kompenzačných prvkov. Ak je zo siete odoberaný indukčný jalový výkon, zariadenie zasahuje pripojením kondenzátora s vhodnou kapacitou. Ak je zo siete odoberaný kapacitný jalový výkon, zariadenie zasahuje pripojením derivačného reaktora s vhodnou indukčnosťou.
Týmto spôsobom sa snaží znížiť pomer jalového výkonu k činnému výkonu (indukčný/činný a kapacitný/činný) v systéme.

Kondenzátory, tlmivky a stýkače nie sú súčasťou balenia tohto regulátora.

Základné vlastnosti, funkcie a výhody RGT-18E:

• Jednoduchá inštalácia a obsluha cez grafický LCD displej 2,9"
• Meranie napätia, harmonického prúdu/napätia, indukčného a kapacitného prúdu s výstupom alarmu
• Vstup pre generátor a kompenzácia generátora
• Nastaviteľné časy zásahu, vybitia a stabilizácie
• Manuálne zadávanie hodnôt kroku (stupňa)

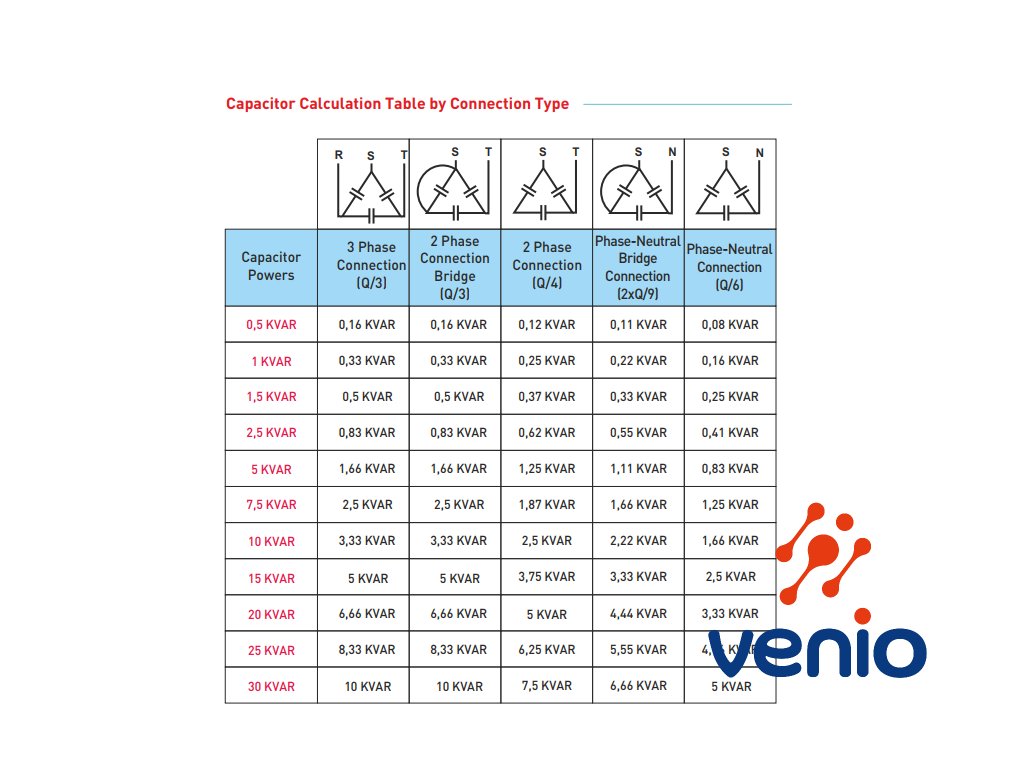

• Možnosť pripojenia jednofázových, dvojfázových a trojfázových kondenzátorov a derivačných reaktorov
• Ovládací jazyk displeja: angličtina a turečtina
• Zobrazenie napäťových a prúdových harmonických až do 31. harmonickej
• Zobrazenie účinníka a cos φ pre každú fázu
• Zobrazenie pomeru kapacitného/činného a indukčného/činného výkonu
• Zobrazenie celkovej energie (príjem/výdaj)
• Zobrazenie hodnôt THD-V a THD-I pre každú fázu
• Vytváranie analýzy výkonu (20 vzoriek, 9999 min.)
• Zobrazenie prúdových a napäťových hodnôt pre každú fázu
• Menu chránené heslom
• Rovnomerné starnutie výstupných prvkov v krokoch

Všeobecné zásady pre kompenzáciu jalového výkonu:
Vyváženie záťaže: pred kompenzáciou jalového výkonu je dôležité zabezpečiť čo najviac vyvážené rozloženie záťaže v elektrickej sieti.
Nastavenie prúdového transformátora: Pre začiatočný test pripojte trojfázové kondenzátory s celkovou kapacitou 1/40 (Pozn*) z X menovitého prúdu prúdového transformátora. Kondenzátory pripojte k prvým trom stupňom zariadenia.
Pozn.*: (1/40) označuje súčet kapacít prvých troch stupňov kompenzátora.

Body na zváženie pri výbere a pripojení prúdových transformátorov:
- Maximálny prúd: Uistite sa, že menovitý prúd prúdového transformátora je vyšší ako maximálny prúd, ktorý môže byť odberaný zo systému.
- Trieda presnosti: Odporúčaná trieda presnosti pre kompenzačné zariadenia je 0,5 (môže byť označená aj ako class, klas, kl alebo cl).
- Kompatibilita: K zariadeniu je možné pripojiť iba prúdové transformátory s menovitým prevodom prúdu na 5A (X/5A).
- Záťaž pred prúdovými transformátormi: Pred pripojením prúdových transformátorov sa uistite, že nie je žiadna záťaž. V opačnom prípade môže dôjsť k rozdielom medzi jalovým a činným výkonom.

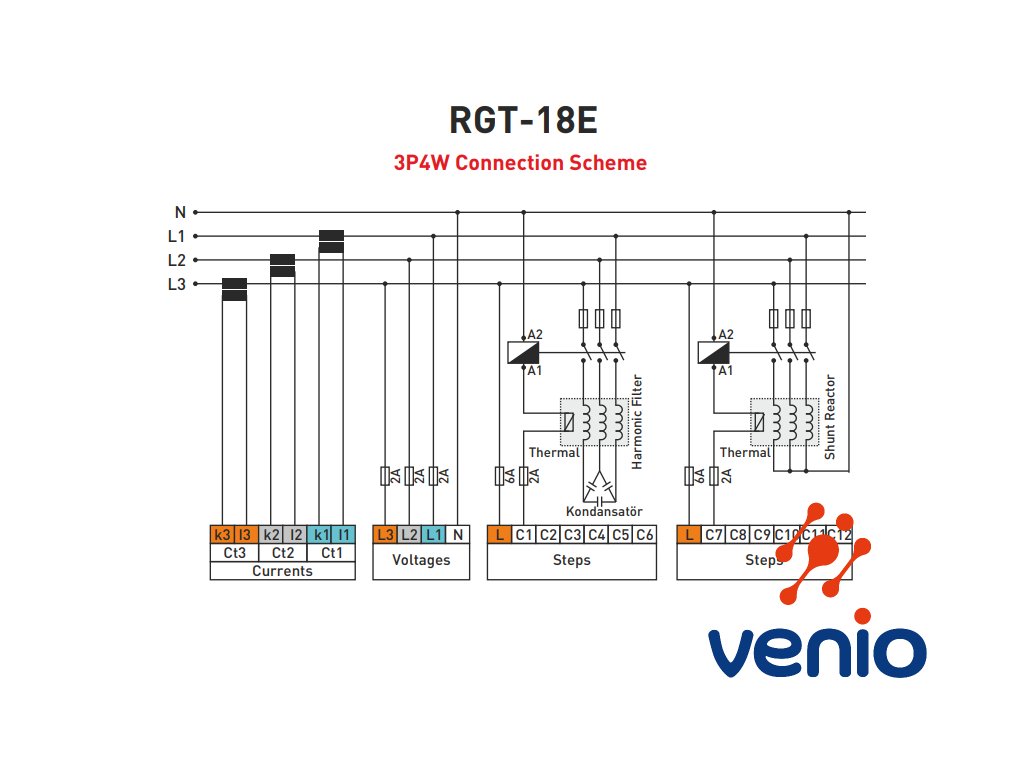

- Fázovanie: Výstupy prúdových transformátorov a vstupy fáz musia byť v rovnakom poradí fáz. Pripojte svorky k-l prúdového transformátora pripojeného k fáze L1 k svorkám k1-l1, svorky k-l prúdového transformátora pripojeného k fáze L2 k svorkám k2-l2 a svorky k-l prúdového transformátora pripojeného k fáze L3 k svorkám k3-l3.
- Farebné rozlíšenie vodičov: Aby ste sa vyhli zámene pripájaní, použite pre každú fázu vodiče rozdielnej farby alebo ich očíslujte.
- Vzdialenosť od vysokého napätia: Vodiče z výstupov prúdových transformátorov veďte mimo vysokonapäťových vedení.
- Prierez vodičov: Odporúčaný minimálny prierez vodičov k prúdovým transformátorom je 1,5 mm2. Pri väčšej vzdialenosti sa odporúča použiť väčší prierez vodičov.
- Upevnenie: Pre zabránenie vibrácií prúdových transformátorov ich upevnite k zbernici, káblom alebo lište.
- Dĺžka vodičov: Dĺžka vodičov od výstupov prúdových transformátorov by mala byť čo najkratšia. Dlhé vedenie môže spôsobiť chyby v meraní.
- Celistvosť vodičov: Vodič z výstupu prúdového transformátora musí byť v jednom kuse. Spoje môžu spôsobiť chyby v meraní a znemožniť testovanie prúdového transformátora.

Dôležité upozornenia:
Pri náhodne sa meniacej záťaži alebo pri veľkých nerovnomerných odberoch prúdu nenastavujte počet stupňov a hodnoty kondenzátorov.
Využite príklady z analýzy výkonu, aby ste mohli kompenzovať jalový výkon pri nerovnomerných odberoch v sieti efektívnejšie.
V tomto texte nie sú uvedené konkrétne hodnoty napätia alebo výkonu, pretože musia byť nastavené podľa parametrov vašej konkrétnej elektrickej siete. Inštaláciu a konfiguráciu smie vykonať iba kvalifikovaný elektrikár.
Odporúčame pridávať nové stupne kompenzácie s rovnakou hodnotou ako najpoužívanejší stupeň pre rovnomernú životnosť komponentov a kondenzátorov tohto stupňa. Pri príprave kompenzačnej jednotky dbajte na to, aby ste mali ľahkú možnosť pridať nové stupne v budúcnosti pre prípadné budúce zmeny v zapojení spotrebičov v sieti (pridávanie alebo odpájanie záťaže). Počas testovania prúdového transformátora a merania jednotlivých stupňov kompenzácie sa maximálne snažte zabrániť prudkým zmenám záťaže v systéme.

Výber a použitie poistiek v kompenzačnej jednotke:
- Voľte istiace prúdy jednotlivých stupňov podľa výkonu (kapacity) kondenzátora alebo reaktora a prietokového bodu (pripojenie pre odpojenie).
- Pre každý napájací vodič stupňa kompenzácie použite samostatnú automatickú poistku.
- V každom stupni použite kompenzačné stýkače a vybíjacie tlmivky.
- Upozornenie na jednofázové pripojenie:
Jednofázové pripojenie v trojfázových systémoch je vhodné iba pre symetrickú záťaž. V opačnom prípade sa nedá dosiahnuť požadovaný účinník.
