Regulátor účinníka RGT-MT18 SVC

Podrobný popis

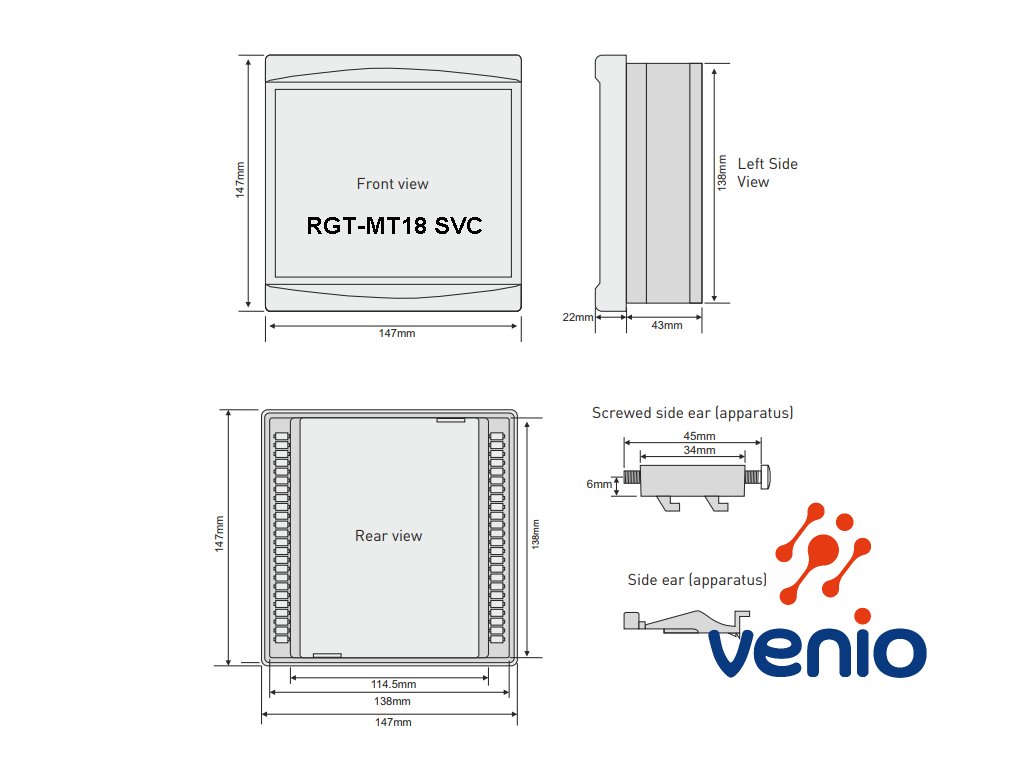

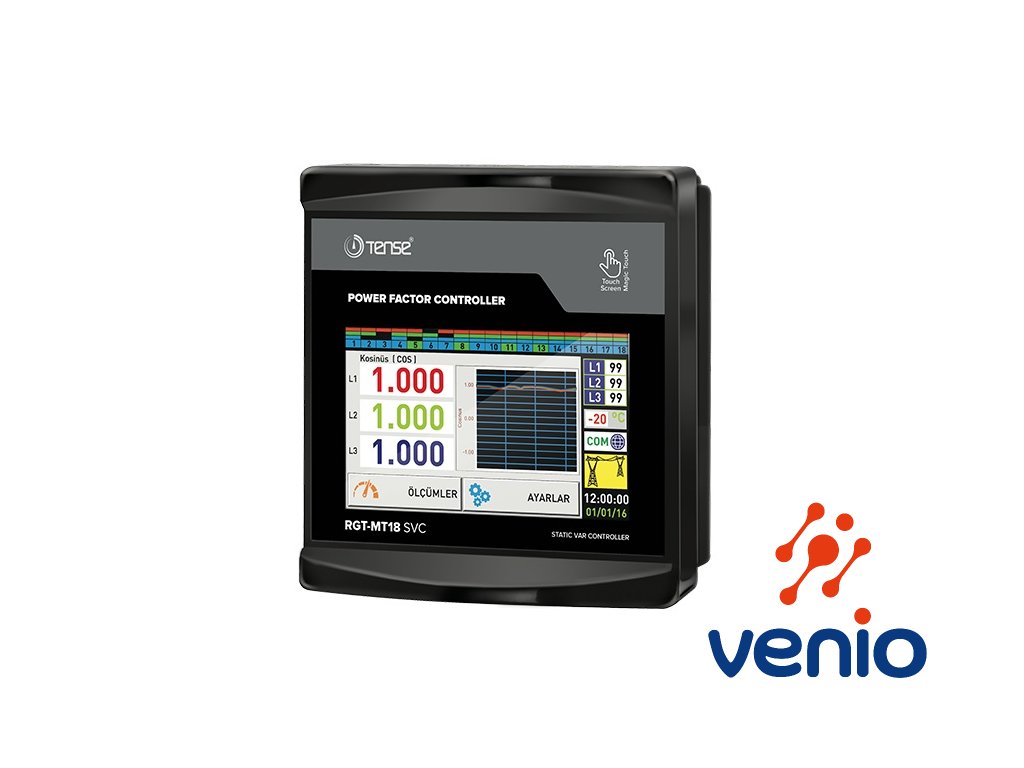

Regulátor účinníka RGT-MT18 SVC

je inteligentný kontrolér, ktorý je určený na reguláciu účinníka znižovaním jalového (indukčného a kapacitného) výkonu v elektrickej sieti. Toto je realizované ovládaním stýkačov pripájania kompenzačných prvkov. Ak je v sieti induktívny jalový výkon, znižuje ho pripojením kondenzátora v príslušnom kroku.
Ak je v sieti kapacitný jalový výkon, kompenzuje ho pripojením sériového reaktora - tlmivky v príslušnom kroku.

RGT-MT18 je navrhnutý tak, aby poskytoval citlivejšiu kompenzáciu v nevyvážených indukčných a kapacitných záťažiach s využitím SVC.
SVC je skratka z anglického Static Var Controller, čo je regulátor využívajúci rýchle pripájanie kompenzačných zariadení pomocou polovodičových (SSR) stýkačov. Takéto SVC / SSR stýkače tvoria samostatnú dodávku. Mimoriadnou výhodou regulátora je funkcia analýzy stavu, po testovacom chode v natavenom času bez pripájania kompenzácie vyhodnotí, k akým zmenám v sieti prichádza. Následne je tak možné jednoduchšie, lepšie a presnejšie navrhnúť hodnoty a typy pripájaných kompenzačných prvkov.

Kondenzátory, tlmivky a stýkače nie sú súčasťou balenia tohto regulátora.

Výhody a vlastnosti regulátora kompenzácie účinníka RGT-MT18 SVC:
- Jednoduchá inštalácia a používanie

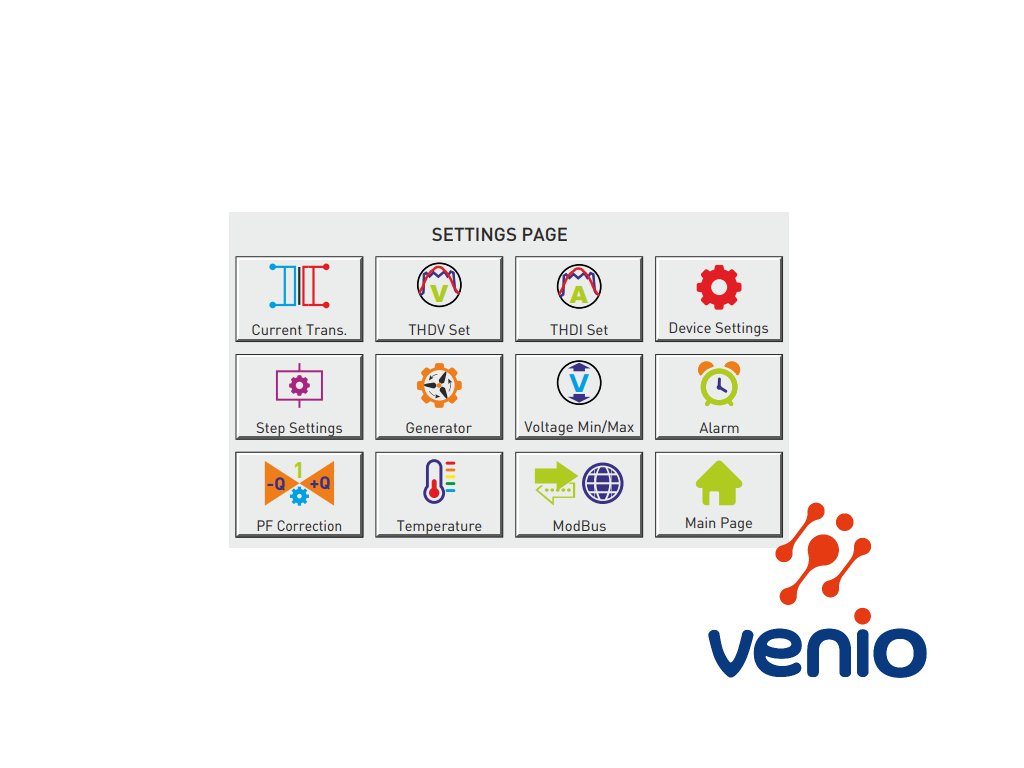

- ovládanie dotykovým displejom s uhlopriečkou 5"
- možnosť pripojiť polovodičové stýkače SVC s rýchlou reakciou a sériovou komunikáciou TCR (SVC)
- vstup pre kompenzáciu generátora a kompenzácia generátora
- vzdialená komunikácia cez RS485
- meranie a kontrola teploty regulátora
- kompenzácia pre indukčné aj kapacitné systémy
- manuálne zadanie hodnoty kroku
- Je možné pripojiť jednofázový, dvojfázový aj trojfázový kondenzátor a derivačný reaktor
- menu v anglickom jazyku
- alarmový relé výstup pre napätie, harmonický prúd/napätie, indukčný a kapacitný
- výstup teplotného alarmu
- časy zásahu, vybíjania a stabilizovania sú nastaviteľné
- aktuálne harmonické je možné pozorovať až do 61. harmonických
- harmonické napätie je možné pozorovať až do 61. harmonických

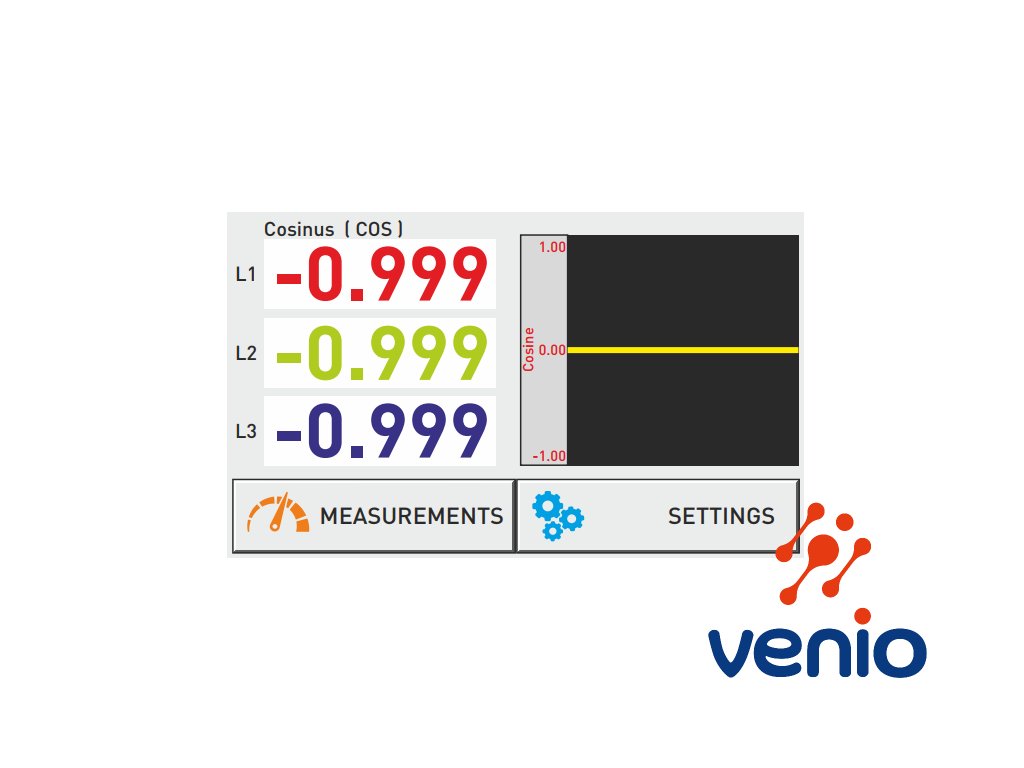

- hodnoty kosínusu každej fázy možno pozorovať
- hodnoty účinníka každej fázy je možné sledovať aj graficky
- kapacitné / aktívne a induktívne / aktívne pomery možno pozorovať graficky
- je možné sledovať celkové energie (import/export)
- je možné pozorovať hodnoty THD-V a THD-I každej fázy
- vytváranie analýzy výkonu (20 vzoriek 9999 min.) pre lepšie navrhnutie kompenzačných prvkov a ich hodnôt
- evidencia štvrťhodinového maxima (aktívny a reaktívny a zdanlivý výkon a aktuálny dopyt)
- je možné sledovať minimálne, maximálne a priemerné hodnoty prúdu a napätia každej fázy
- reálny dátum a čas
- šifrovaná ochrana
- rovnaké starnutie v krokoch

Popis práce analyzátora pri vytváraní vzoriek pre návrh kompenzácie:

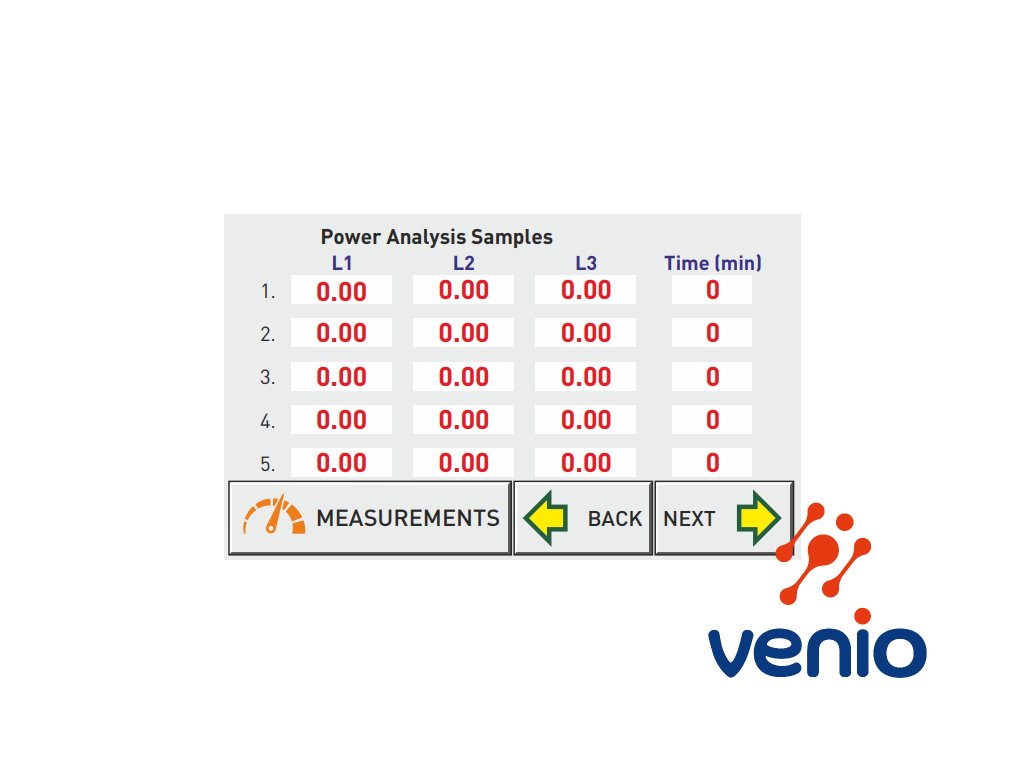

Na stránke v menu (viď foto) je každý jalový výkon fázy zaznamenaný spolu s časom trvania v minútach. (kapacita je označená ako "-").
Ak je spotreba energie rovnaká v stanovenom čase, zaznamená sa ako vzorka.
Ak je druhá vzorka o 15% vyššia ako predchádzajúca, zaznamená sa ako odlišná.
Ak je o 15% menšia ako prvá, pridá sa do vzorky. Celkovo obsahuje analýza 20 vzoriek. Dokáže odoberať vzorky najviac počas 9999 minút.

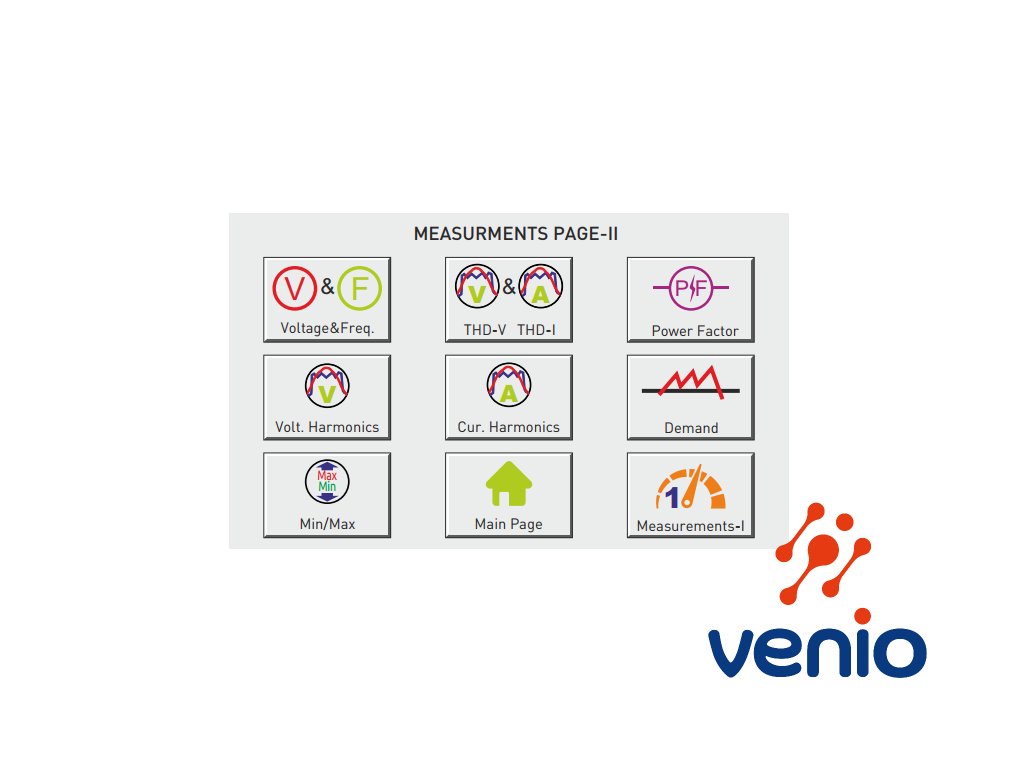

Na tejto stránke, keď stlačíte tlačidlo Merania, sa zobrazí stránka „Merania 1“. Keď stlačíte tlačidlo ''BACK'' a ''NEXT'', môžete prechádzať medzi vzorkami.
