Analyzátor spotreby 3-fázovej siete TPM-04SH na panel, wattrouter, 2xDO relé

Podrobný popis

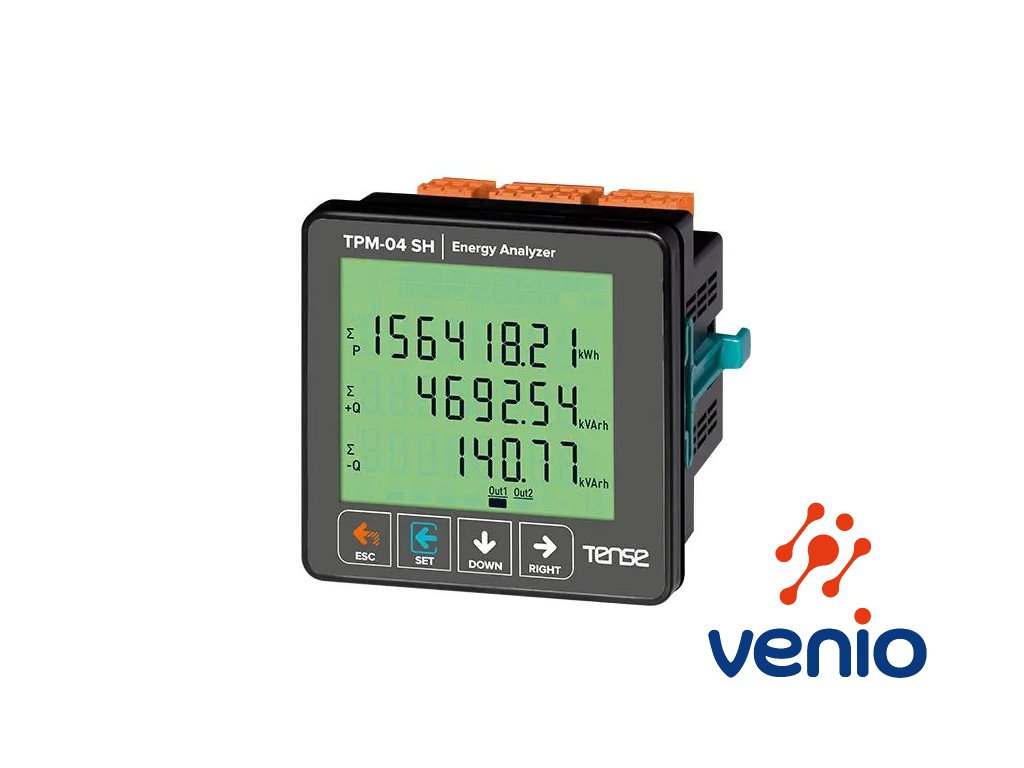

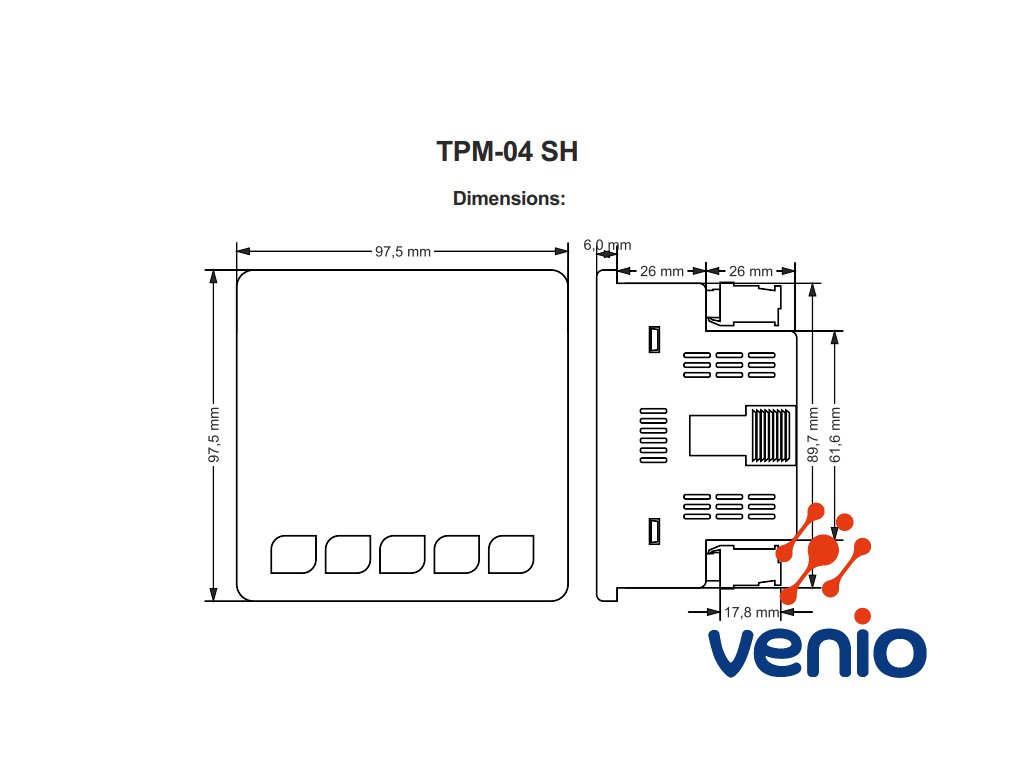

Analyzátor 3-fázovej siete TPM-04SH na panel
je wattrouter na meranie a monitorovanie veličín elektrickej siete, 2xDO relé.

- jednoduchá inštalácia a ovládanie pomocou LCD displeja 71×61 mm, odosielanie dát cez Modbus RS485
- pripojenie priamym 3-fázovým napäťovým vstupom a nepriamym meraním prúdu pomocou
  3 ks transformátorov prúdu (nutné objednať samostatne) podľa prúdu v meranej sústave.
- analyzátor má 2x výstupné relé 3A/250VAC, ktorým je možné priradiť funkciu podľa podrobného popisu nižšie
- analyzátor odosiela všetky namerané hodnoty po zbernici RS485 cez Modbus RTU, je tak možné riadiť výrobu/spotrebu energie fotovoltitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby. Krytie IP41/IP20

Ľahká orientácia v menu displeja, ktorý zobrazuje:
- hodnoty združeného a fázového napätia (V)
- hodnoty prúdu (I)
- harmonické napätia a prúdy až po 31. harmonické
- aktívny výkon každej fázy (P)
- jalový výkon každej fázy (Q, indukčný a kapacitný)
- zdanlivý výkon fázy (S)
- hodnoty Cosφ (PF) - účinníka každej fázy
- sumárne hodnoty aktívnej spotreby (prijatej zo siete) elektrickej energie (Σ kWh)
- sumárne hodnoty odoslanej (vydanej do siete) elektrickej energie (Σ kWh)
- sumárne hodnoty indukčnej a kapacitnej reaktívnej energie (Σ kVArh)
- štvrťhodinové maximum pre prúd, činný/aktívny/jalový výkon
- minimálne a maximálne namerané hodnoty
- odosielanie všetkých nameraných hodnôt po zbernici Modbus RS485
- záznam mimoriadnych udalostí
- aktiváciu výstupných relé
- aktiváciu digitálneho vstupu

K dispozícii sú 2 reléové výstupy (nastaviteľné, každý pre vlastnú veličinu (prekročenie (hi) alebo pokles (low) mimo nastavenej hodnoty).
Hodnoty pre akciu relé 1 a relé 2 sú nastaviteľné a voliteľné z veličín:
- napätie (ULn),
- prúd (ILn),
- celkový prúd (ILt),
- celkové harmonické skreslenie k napätiu (thdV),
- celkové harmonické skreslenie prúdu (thdI),
- účinník (PF),
- nevyváženosť napätia (U Un),
- nevyváženosť prúdu (I Un),
- digitálny vstup (dI n).

Relé je možné deaktivoať nastavením funkcie na (OFF). Pomocou komunikačnej funkcie Modbus RTU je možné po zbernici RS485 monitorovať a hlásiť všetky hodnoty elektrických veličín a spotreby elektrickej energie ktoré wattrouter nameria. Pomocou funkcií analyzátora energie je možné vykonávať merania a vyhodnotiť kvalitu energie, spotrebu, účinnosť a výpočet jednotkových nákladov.
Je možné nastaviť aktiváciu relé po uplynutí nastaveného času "delay" =  (dLY). Návrat relé do pôvodného stavu je možné aktivovať až po zmene o hodnotu Hysterézie (HIS). Výstupné relé je možné ovládať digitálnym vstupom 24VDC (9 ... 24 VDC)

Vzdialená komunikácia cez RS485 (RS485 ModBus RTU) umožňuje odoslať informácie do iného sytému (PLC, HMI, programovateľné relé a podobne),  je tak možné riadiť výrobu/spotrebu energie fotovoltitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby. Menu je chránené heslom.  Užívateľ môže resetovať sumárne energetické hodnoty. Zariadenie eviduje záznamy udalostí (najvyššie/najnižšie napätie/prúd, nerovnováha napätia/prúdu, THD-I)
