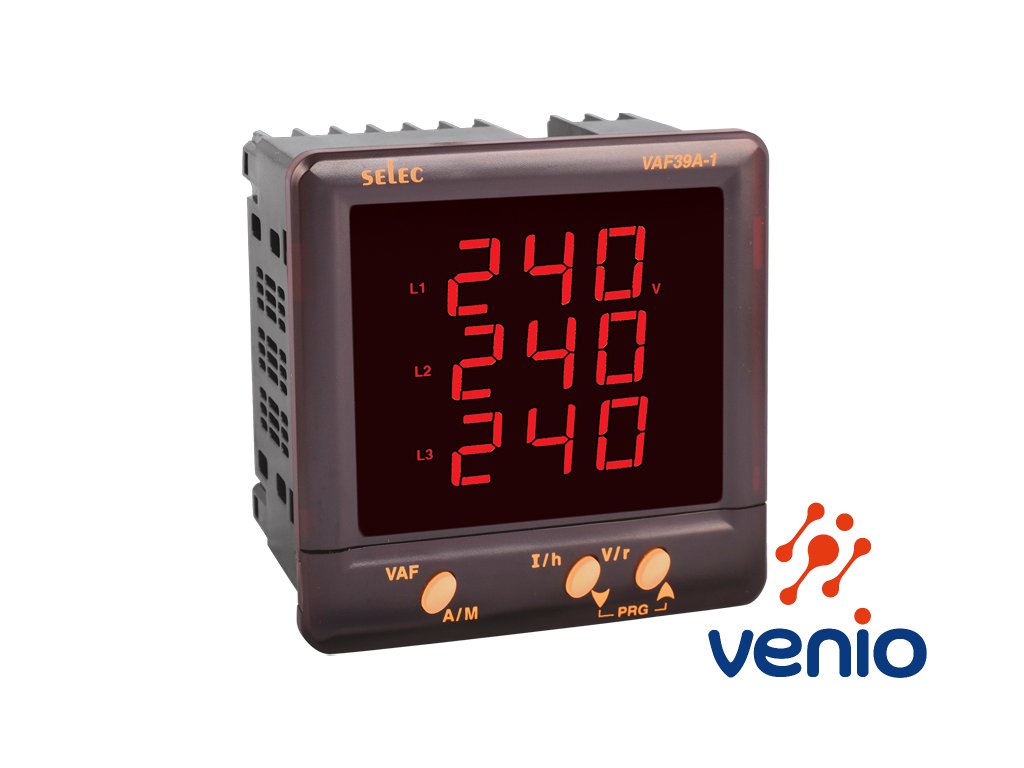

VAF39A-1-230V-CE trojfázový ampérmeter a voltmeter na panel

Kód: VAF39A1230VCE
Novinka
Značka: Selec GmbH
52 € / ks 62,40 € vrátane DPH
Skladom (5 ks)
Môžeme doručiť do:
17.12.2024

VAF39A-1-230V-CE trojfázový digitálny ampérmeter a voltmeter na panel

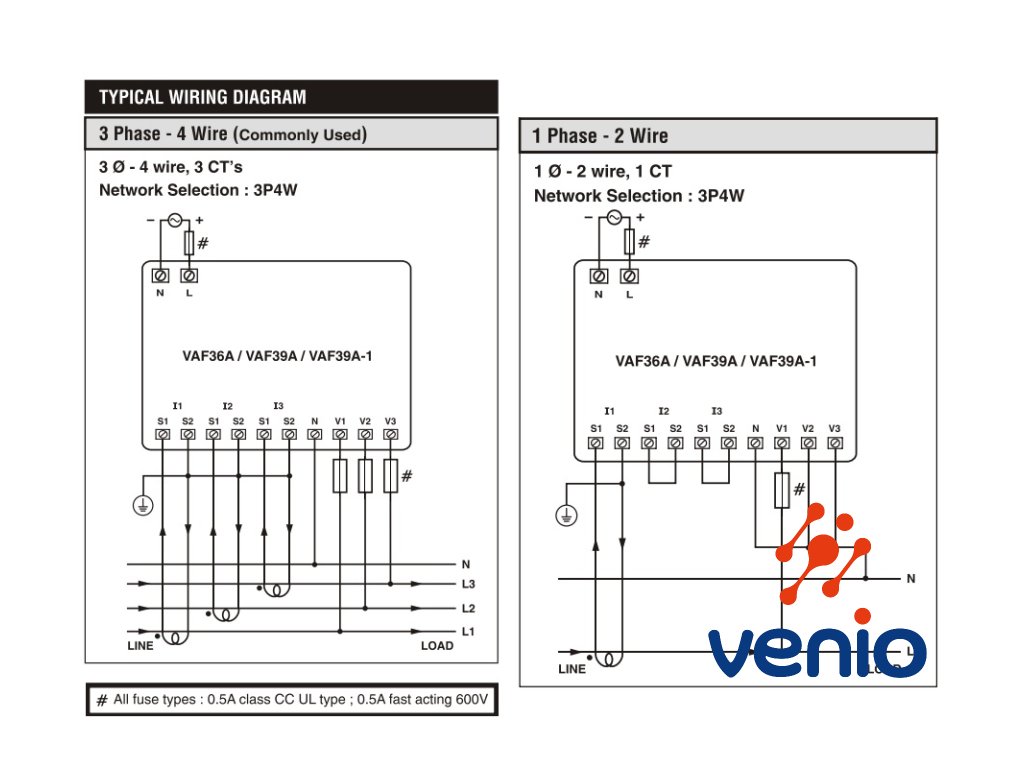

Multimeter Selec VAF39A-1-230V-CE na monitorovanie prúdu, napätia a frekvencie v trojfázovej sústave. Použiteľný aj pre jednofázové zapojenie (viď fotogaléria a návod v súvisiace súbory). Určený pre montáž do panelu.

Meranie prúdu na jednotlivých fázach L1, L2, L3 pomocou externých prúdových transformátorov.

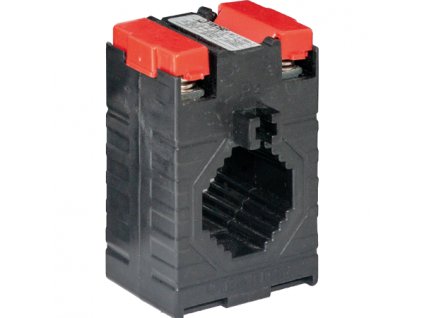

Balenie neobsahuje prúdové transformátory, môžete si vybrať tu.
Napájacie napätie: 230V AC.
Rozsah vstupu meraného prúdu: 30mA...6A
Nastaviteľný rozsah cez prúdový transformátor: 5/5A - 10000/5A
Možnosti pripojenia meranej siete: 3P4 (3f+N) / 3P3 (3f)
Výborne viditeľný červený LED displej, 3x3 číslice výšky 15,7 mm.

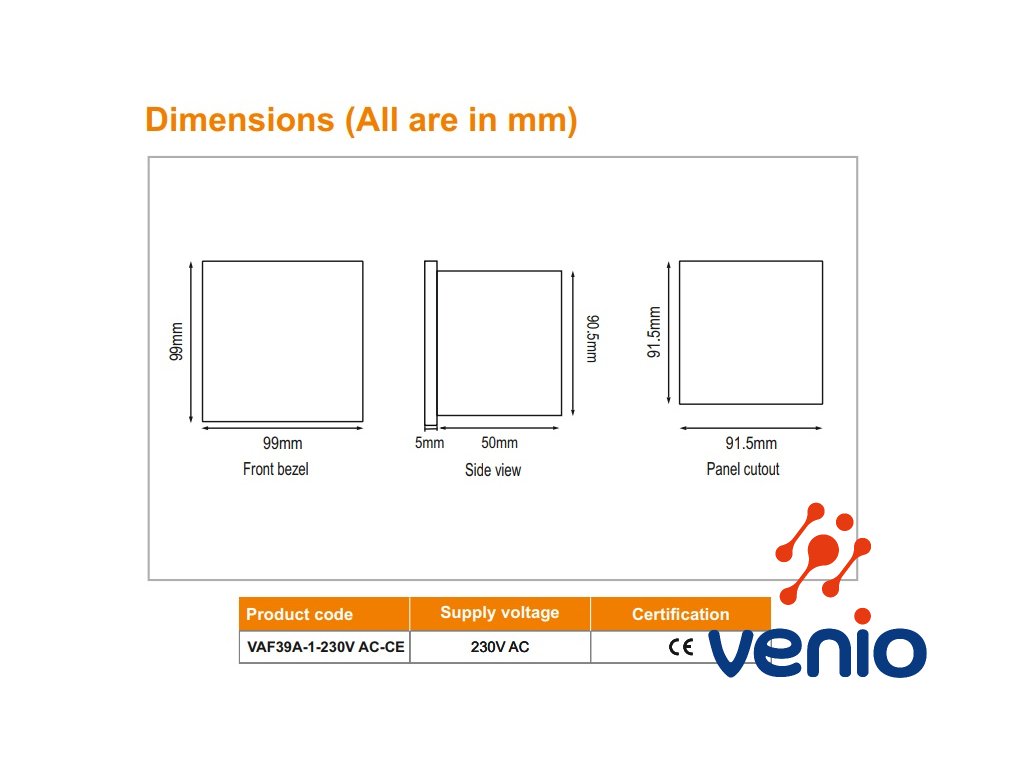

Rozmer 99x99x55mm do výrezu 91,5x91,5mm.
Merací transformátor prúdu je z dôvodu bezpečnosti nutné vždy uzemniť.

Detailné informácie

Podrobný popis

VAF39A-1-230V-CE trojfázový digitálny ampérmeter a voltmeter na panel

Multimeter Selec VAF39A-1-230V-CE na monitorovanie prúdu, napätia a frekvencie v trojfázovej sústave. Použiteľný aj pre jednofázové zapojenie (viď fotogaléria a návod v súvisiace súbory). Určený pre montáž do panelu.

Meranie prúdu na jednotlivých fázach L1, L2, L3 pomocou externých prúdových transformátorov.
Balenie neobsahuje prúdové transformátory, môžete si vybrať tu.
Napájacie napätie: 230V AC.
Rozsah vstupu meraného prúdu: 30mA...6A
Nastaviteľný rozsah cez prúdový transformátor: 5/5A - 10000/5A
Výborne viditeľný červený LED displej, 3x3 číslice výšky 15,7 mm.
Rozmer 99x99x55mm do výrezu 91,5x91,5mm.
Merací transformátor prúdu je z dôvodu bezpečnosti nutné vždy uzemniť.

Špecifikácie pripojenia:
Napájanie: 230V AC, ±20% (50/60Hz), 0.5VA@5A na fázu
Meranie:
Elektrické pripojenie: 3Ø-4W, 3Ø-3W, 2Ø-3W, 1Ø-2W
Vstupné napätie nom.: 11 až 300 V AC (L-N) / 19 až 519 V AC, (L-L)
Vstupný prúd nom.: 5A (Min-30mA, Max-6A), cez prúdový transformátor, nie je súčasťou balenia
Frekvencia: 50 alebo 60 Hz
Zobrazené otáčky: 1350 - 1950 (póly: 0 (Rozsah: 0-98, voliteľné v krokoch po 2), Frekvencia: 45 - 65 Hz)
Rozlíšenie: Prúd a napätie: V závislosti od CT a PT
RPM: 0,1,
Hodiny chodu: 0,1 h
Scrolovanie displeja: Automaticky / Manuálne (programovateľné)

Presnosť:
Napätie (L-N/L-L): ±0,5 % F.S. ±2 číslice
Priemerné napätie (L-N / L-L): ±0,5 % F.S. ±2 číslice
Prúd: ±1 % F.S. ±2 číslice
Priemerný prúd: ±1 % F.S. ±2 číslice
Frekvencia: ±0,1Hz ±1digit
Hodiny chodu: ±1 %
RPM: ±0,5 %

Zobrazované a merané veličiny:
1) Napätie v 3-fázovej sústave (L-N, L-L, priemer)
2) Prúd v 3-fázovej sústave (I1, I2, I3, priemer)
3) Frekvencia každej fázy
4) RPM - otáčky vypočítané z frekvencie a zadaného počtu pólov
5) Hodiny chodu

Nastaviteľné parametre:
CT primár: 5A až 10 000A (programovateľné pre akúkoľvek hodnotu)
CT sekundár: 1A/5A (programovateľné)
PT Primár: 100V až 500kV (programovateľné pre akúkoľvek hodnotu)
PT Sekundár: 100 až 500 V AC (L-L) (programovateľné pre akúkoľvek hodnotu)

Prevádzkové parametre:
Prevádzka: -10ºC až +55ºC
Skladovanie: -20ºC až +75ºC
Až 85 % relatívnej vlhkosti, bez kondenzácie
Rozmery: 96x96x55mm, 0,35kg



Dodatočné parametre

Kategória: Panelové ampérmetre
Záruka: 2 roky
Hmotnosť: 0.35 kg
Napájanie: 230VAC
Displej: 3x 3 číslice, výška 15,7 mm
Rozsah meraného napätia: priamo 11 až 300 V AC (L-N) / 19 až 519 V AC, (L-L), cez napäťový transformátor do 500kV
Rozsah meraného prúdu: priamo 30mA - 6, cez prúdový transformátor x/5, do 10.000A
