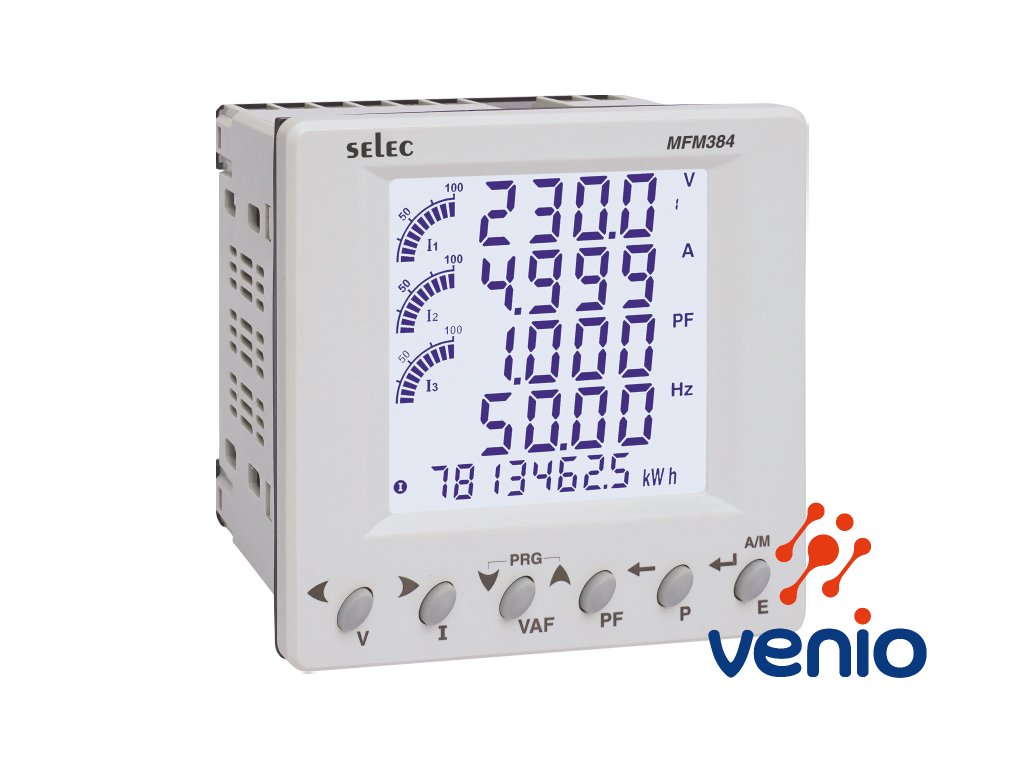

Analyzátor spotreby MFM384-C-CU do panelu, wattrouter pre 3-fázovú a 1-fázovú sieť

Podrobný popis

Analyzátor spotreby MFM384-C-CU do panelu, wattrouter pre 3-fázovú a 1-fázovú sieť,
na meranie a monitorovanie veličín elektrickej siete.

- jednoduchá inštalácia na panel a ovládanie pomocou LCD displeja 53×65 mm, odosielanie dát cez Modbus RS485
- pripojenie nepriamym meraním pomocou 3 ks transformátorov prúdu (nutné objednať samostatne) podľa prúdu v meranej sústave.
- pripojenie priamym aj nepriamym napäťovým vstupom (3-fázovým)
- analyzátor odosiela všetky namerané hodnoty po zbernici RS485 cez Modbus RTU, je tak možné riadiť výrobu/spotrebu energie fotovoltaitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby

Ľahká orientácia v menu displeja, ktorý zobrazuje:
- hodnoty združeného a fázového napätia (V)
- hodnoty prúdu (I)
- harmonické napätia a prúdy
- činný výkon každej fázy (P) (spotrebu/výrobu)
- jalový výkon každej fázy (Q, indukčný a kapacitný)
- zdanlivý výkon fázy (S)
- hodnoty Cosφ (PF) - účinníka každej fázy
- sumárne hodnoty aktívnej spotreby (prijatej zo siete) elektrickej energie (Σ kWh)
- sumárne hodnoty odoslanej (vydanej do siete) elektrickej energie (Σ kWh)
- sumárne hodnoty indukčnej a kapacitnej reaktívnej energie (Σ kVArh)
- štvrťhodinové maximum pre prúd, činný/aktívny/jalový výkon
- minimálne, priemerné a maximálne namerané hodnoty
- odosielanie všetkých nameraných hodnôt po zbernici Modbus RS485 (tabuľku registrov nájdete v súvisiacich súboroch - v návode)

Pomocou komunikačnej funkcie Modbus RTU je možné po zbernici RS485 monitorovať a hlásiť všetky hodnoty elektrických veličín a spotreby elektrickej energie ktoré wattrouter nameria. Pomocou funkcií analyzátora energie je možné vykonávať merania a vyhodnotiť kvalitu energie, spotrebu, účinnosť a výpočet jednotkových nákladov. Vzdialená komunikácia cez RS485 (RS485 ModBus RTU) umožňuje odoslať informácie do iného sytému (PLC, HMI, programovateľné relé a podobne),  je tak možné riadiť výrobu/spotrebu energie fotovoltitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby.

Menu a zmazanie nameraných hodnôt spotreby je chránené heslom.  Užívateľ môže resetovať sumárne energetické hodnoty.

Vlastnosti elektromeru MFM384-C-CU (alebo MFM384-C-CE):

Vhodné pre pre:
- 1-fázové 2-vodičové systémy
- 2-fázové 3-vodičové systémy
- 3-fázové 3-vodičové systémy
- 3-fázové 4-vodičové systémy

Meranie 11 až 300 V AC (L-N) / 19 až 519 V AC (L-L)

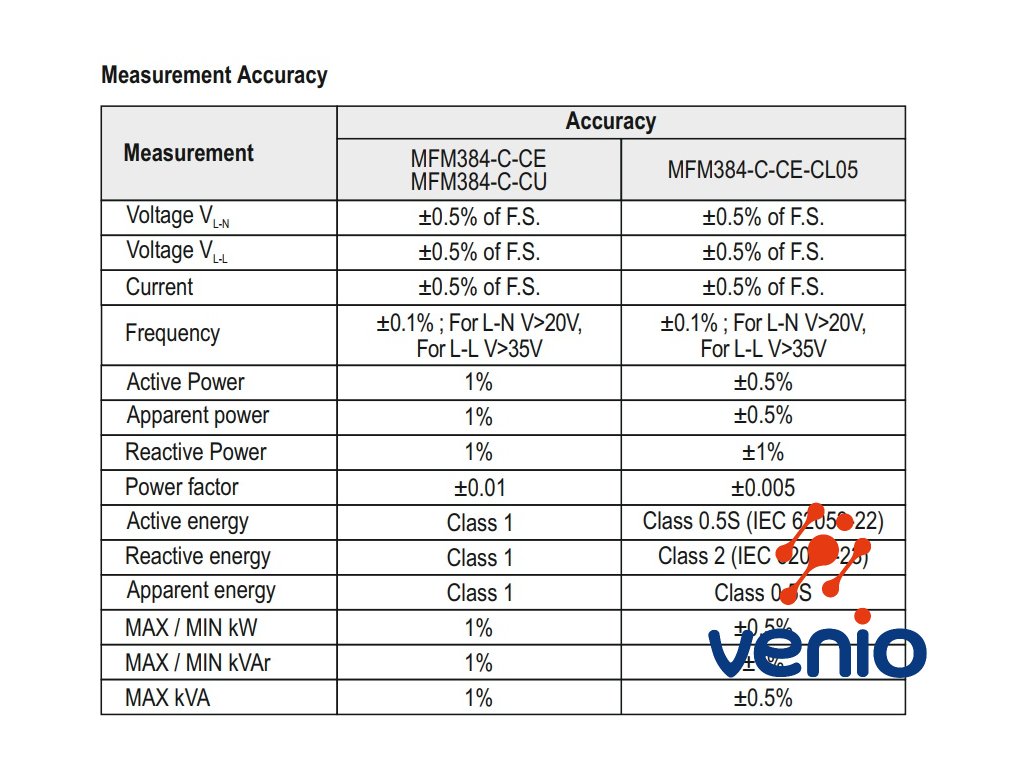

Presnosť:
±0,5% pre napätie a prúd,
±0,1% pre frekvenciu,
±0,01% pre PF (účinník),
1% pre výkon, trieda presnosti 1 pre aktívnu, jalovú a zdanlivú energiu
detaily presnosti v datasheete alebo v obr. galérii
Max / Min výkon = meranie 1/4 hodinového maxima,
Import / Export Meranie energie kWh (spotreba / výroba)
Komunikačný protokol RS485 MODBUS RTU
Certifikácia CE RoHS & MID

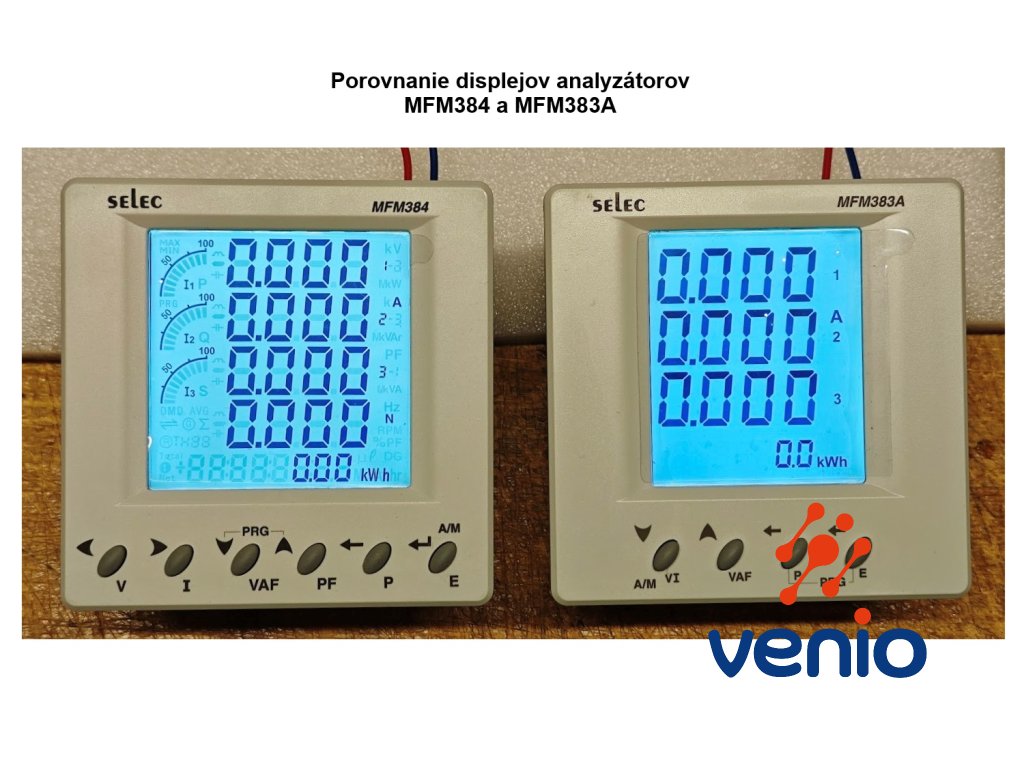

 LCD displej s podsvietením
- 4 riadky, 4 číslice na riadok na zobrazenie elektrických parametrov
- 5. riadok, 8 číslic na zobrazenie spotreby/výroby energie
- bargraf pri zobrazovaní prúdu pre každú fázu

LCD indikátory:
I - spotreba energie (1000 impulzov/kWh)
PRG - jednotka je v konfiguračnom menu
<-> - komunikácia v procese
MAX DMD - maximum a minimum 1/4 hodinovej spotreby
THD - total harmonic distortion = totálne harmonické skreslenie
IM - import energy  (spotreba)
EP - export energy (výroba)

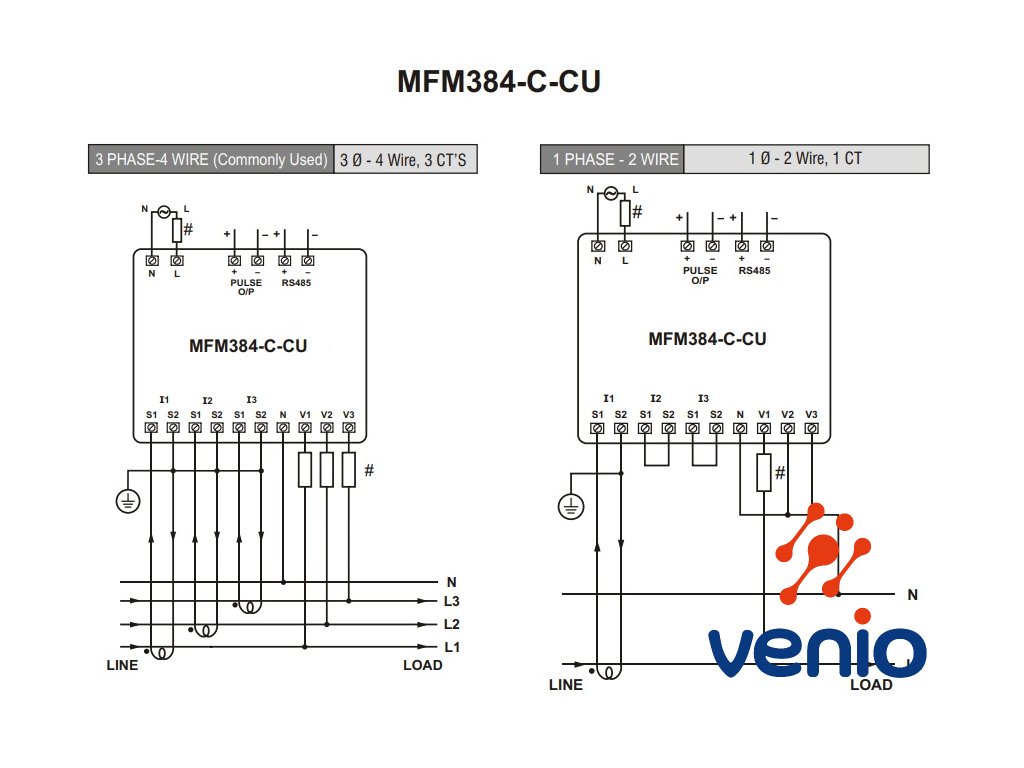

Elektrické pripojenie:
- 3-fázy+N = 4-vodiče
- 1-fáza+N = 2-vodiče
- 3-fázy bez N = 3-vodiče

FREKVENČNÝ ROZSAH 45-65 Hz

MENOVITÝ VSTUPNÝ PRÚD z meracieho transformátora Nominálny 5A AC (Min-11mA, Max-6A)
Merací transformátor prúdu - primárne vinutie:
od 1A/5A až do 10 000A (programovateľné pre akúkoľvek hodnotu)
Merací transformátor prúdu - sekundárne vinutie:
1A alebo 5A (programovateľné)
Záťaž meracích vstupov 0,5 VA@5A na fázu

MENOVITÉ VSTUPNÉ NAPÄTIE: 11 až 300 V AC (L-N) ; 19 až 519 V AC (L-L)
Transformátor napätia (ak je použitý) PRIMÁR
100V až 500kV (programovateľné pre akúkoľvek hodnotu)
Transformátor napätia (ak je použitý) SEKUNDÁR
100V až 500V (programovateľné pre akúkoľvek hodnotu)
(ak nie je použitý transformátor napätia,
pre sústavu 3x400VAC nie je potrebné meniť výrobné nastavenie)

ZOBRAZIŤ ČAS AKTUALIZÁCIE
1 s pre všetky parametre

ROLOVANIE DISPLEJA
Auto / Manual / Default (programovateľné)

ČAS POSUNUTIA DISPLEJA
5 sekúnd / obrazvoka

Vlastná spotreba:
MFM384-C-CU/CE: Menej ako 8 VA

ENVIRONMENTÁLNE PODMIENKY
- Použitie v interiéri
- Nadmorská výška do 2000 metrov
- Stupeň znečistenia II
- Teplota prevádzka: -10°C to 55°C
- Teplota skladovania: -20°C to 75°C
- Vlhkosť: do 85% RH.

Mechanické údaje:

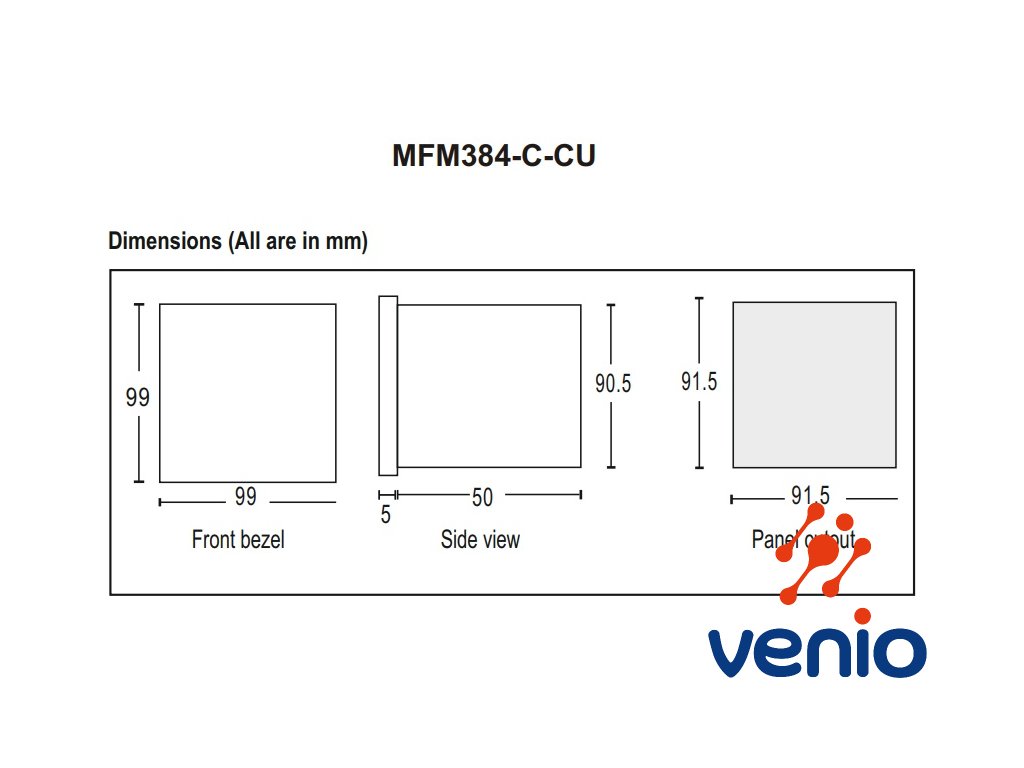

- rozmery (celkové vonkajšie) 99x99x55mm
- montáž na DIN lištu
- hmotnosť: 296 g.

Trieda ochrany: II

Výstupy:

 - pulzný výstup (vyžaduje externých 24VDC max.) Impulzný výstup z meracieho prístroja MFM384-C-CE môže byť prepojený s procesom cez PLC pre on-line riadenie energetického obsahu v procese. Ak má PLC digitálny vstup s vlastným budením, nie je potrebné externé napájanie jednosmerným prúdom.
Impulz kWh sa tiež používa na odvodenie priemernej informácie o kWh v PLC.
- dĺžka pulzu : 100 ms ± 5ms, nastaviteľná v rozsahu od 0,1 do 2,0 sekundy (výrobné nastavenie 0,1 sek.)
- váha pulzu: nastaviteľná v rozsahu od 0,01 do 99,99 / kWh (výrobné nastavenie 0,01 kW= 1 pulz)

- Modbus RTU / RS485 viď zoznam registrov a parametrov v prílohe
