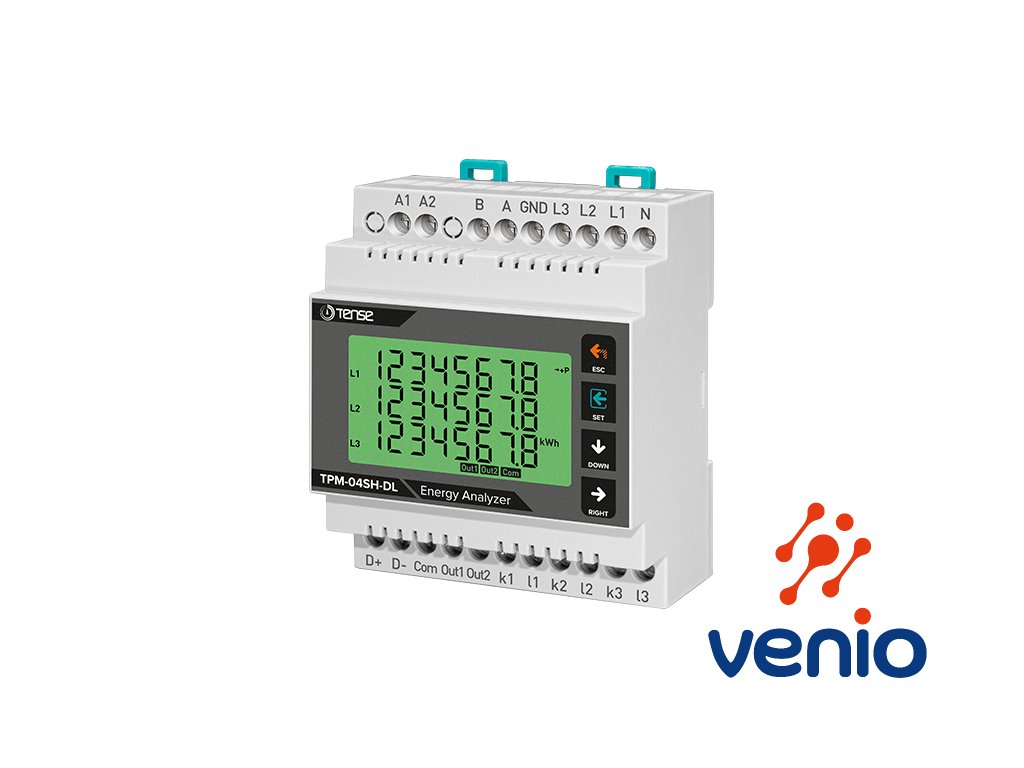

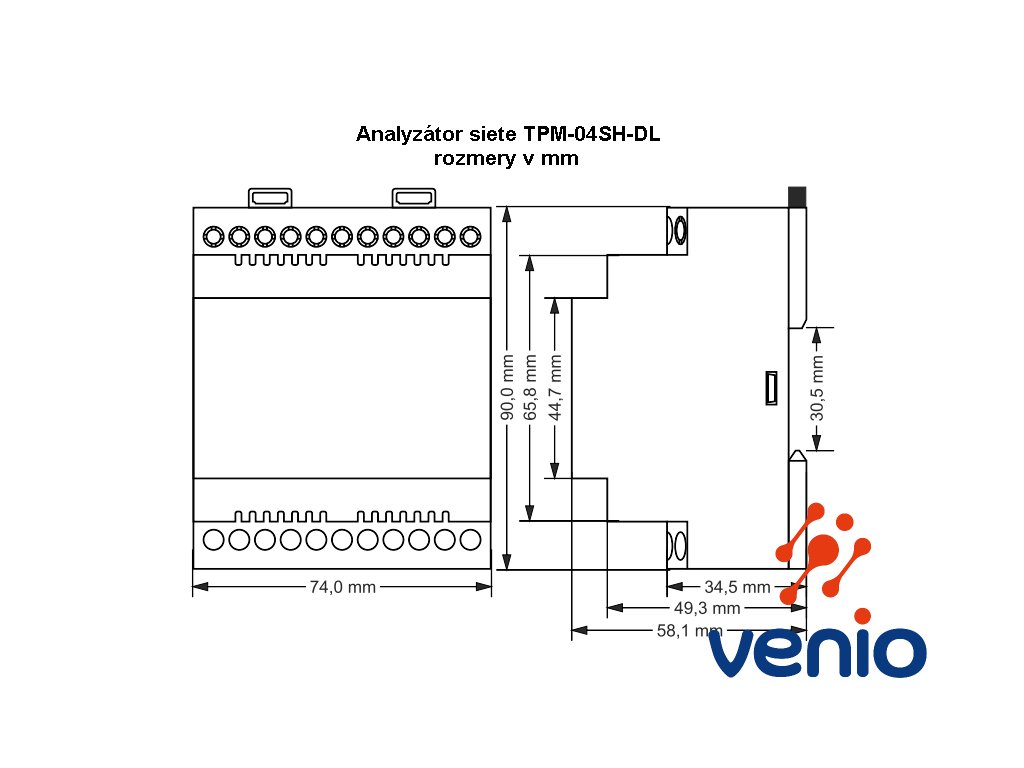

Analyzátor spotreby 3-fázovej siete, wattrouter TPM-04SH-DL

Kód: TPM-04SH-DL
182 € / ks 218,40 € vrátane DPH
10-15 pracovných dní

Analyzátor 3-fázovej siete TPM-04SH-DL wattrouter na meranie a monitorovanie veličín elektrickej siete.

- jednoduchá inštalácia a ovládanie pomocou LCD displeja 53×31 mm, odosielanie dát cez Modbus RS485
- pripojenie priamym 3-fázovým napäťovým vstupom a nepriamym meraním pomocou 3 ks transformátorov prúdu (nutné objednať samostatne) podľa prúdu v meranej sústave.
- analyzátor má 2x výstupné relé, ktorým je možné priradiť funkciu podľa podrobného popisu nižšie
- analyzátor odosiela všetky namerané hodnoty po zbernici RS485 cez Modbus RTU, je tak možné riadiť výrobu/spotrebu energie fotovoltitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby

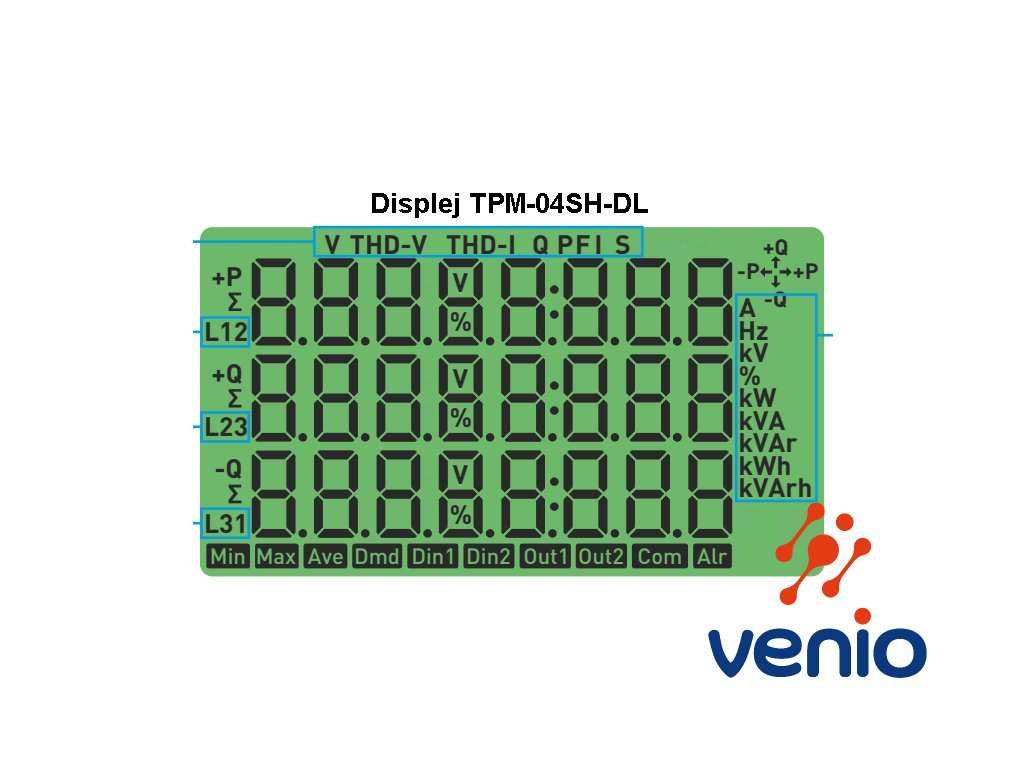

Ľahká orientácia v menu displeja, ktorý zobrazuje:
- hodnoty združeného a fázového napätia (V)
- hodnoty prúdu (I)
- harmonické napätia a prúdy až po 31. harmonické
- aktívny výkon každej fázy (P)
- jalový výkon každej fázy (Q, indukčný a kapacitný)
- zdanlivý výkon fázy (S)
- hodnoty Cosφ (PF) - účinníka každej fázy
- sumárne hodnoty aktívnej spotreby (prijatej zo siete) elektrickej energie (Σ kWh)
- sumárne hodnoty odoslanej (vydanej do siete) elektrickej energie (Σ kWh)
- sumárne hodnoty indukčnej a kapacitnej reaktívnej energie (Σ kVArh)
- štvrťhodinové maximum pre prúd, činný/aktívny/jalový výkon
- minimálne a maximálne namerané hodnoty
- odosielanie všetkých nameraných hodnôt po zbernici Modbus RS485
- záznam mimoriadnych udalostí
- aktiváciu výstupných relé
- aktiváciu digitálneho vstupu

Detailné informácie

Podrobný popis

Analyzátor 3-fázovej siete TPM-04SH-DL wattrouter na meranie a monitorovanie veličín elektrickej siete.

- jednoduchá inštalácia a ovládanie pomocou LCD displeja 53×31 mm, odosielanie všetkých nameraných hodnôt po zbernici Modbus RS485
- pripojenie priamym 3-fázovým napäťovým vstupom a nepriamym meraním pomocou 3 ks transformátorov prúdu (nutné objednať samostatne) podľa prúdu v meranej sústave.

Ľahká orientácia v menu displeja, ktorý zobrazuje:
- hodnoty združeného a fázového napätia (V)
- hodnoty prúdu (I)
- harmonické napätia a prúdy až po 31. harmonické
- aktívny výkon každej fázy (P)
- jalový výkon každej fázy (Q, indukčný a kapacitný)
- zdanlivý výkon fázy (S)
- hodnoty Cosφ (PF) - účinníka každej fázy
- sumárne hodnoty aktívnej spotreby (prijatej zo siete) elektrickej energie (Σ kWh).
- sumárne hodnoty odoslanej (vydanej do siete) elektrickej energie (Σ kWh).
- sumárne hodnoty indukčnej a kapacitnej reaktívnej energie (Σ kVArh).
- štvrťhodinové maximum (15 min) pre prúd, činný/aktívny/jalový výkon
- minimálne a maximálne namerané hodnoty
- odosielanie všetkých nameraných hodnôt po zbernici Modbus RS485
- záznam mimoriadnych udalostí
- aktiváciu výstupných relé
- aktiváciu digitálneho vstupu

K dispozícii sú 2 reléové výstupy (nastaviteľné, každý pre vlastnú veličinu (prekročenie (hi) alebo pokles (low) mimo nastavenej hodnoty).
Nastaviteľné žiadané hodnoty pre akciu relé 1 a relé 2 sú voliteľné z veličín: napätie (ULn), prúd (ILn), celkový prúd (ILt), celkové harmonické skreslenie k napätiu (thdV), celkové harmonické skreslenie prúdu (thdI), účinník (PF), nevyváženosť napätia (U Un), nevyváženosť prúdu (I Un), digitálny vstup (dI n).

Relé je možné deaktivoať nastavením funkcie na (OFF). Pomocou komunikačnej funkcie Modbus RTU je možné po zbernici RS485 monitorovať a hlásiť všetky hodnoty elektrických veličín a spotreby elektrickej energie ktoré wattrouter nameria. Pomocou funkcií analyzátora energie je možné vykonávať merania a vyhodnotiť kvalitu energie, spotrebu, účinnosť a výpočet jednotkových nákladov.
Je možné nastaviť aktiváciu relé po uplynutí nastaveného času "delay" =  (dLY). Návrat relé do pôvodného stavu je možné aktivovať až po zmene o hodnotu Hysterézie (HIS). Výstupné relé je možné ovládať digitálnym vstupom 24VDC (9 ... 24 VDC)

Vzdialená komunikácia cez RS485 (RS485 ModBus RTU) umožňuje odoslať informácie do iného sytému (PLC, HMI, programovateľné relé a podobne),  je tak možné riadiť výrobu/spotrebu energie fotovoltitky pomocou externého mini-PLC PR200 s vlastným programom sledovania hodnôt a priorít spotreby/výroby. Menu je chránené heslom.  Užívateľ môže resetovať sumárne energetické hodnoty. Zariadenie eviduje záznamy udalostí (najvyššie/najnižšie napätie/prúd, nerovnováha napätia/prúdu, THD-I)



Dodatočné parametre

Kategória: Analyzátory siete, výkonu a spotreby
Záruka: 2 roky
Hmotnosť: 0.4 kg
Napájanie: 230 VAC
Displej: 3-riadkový LED displej + 40x indikátor
Rozsah meraného napätia: 5V - 330kV cez napäťový transformátor, 5V-300VAC priamo pre Lx-N
Rozsah meraného prúdu: priamo 10mA - 5.5A, cez prúdový transformátor x/5 do 5.500A
