Časové relé blikač - cyklovač DFR-72, s diplejom, do panelu

Podrobný popis

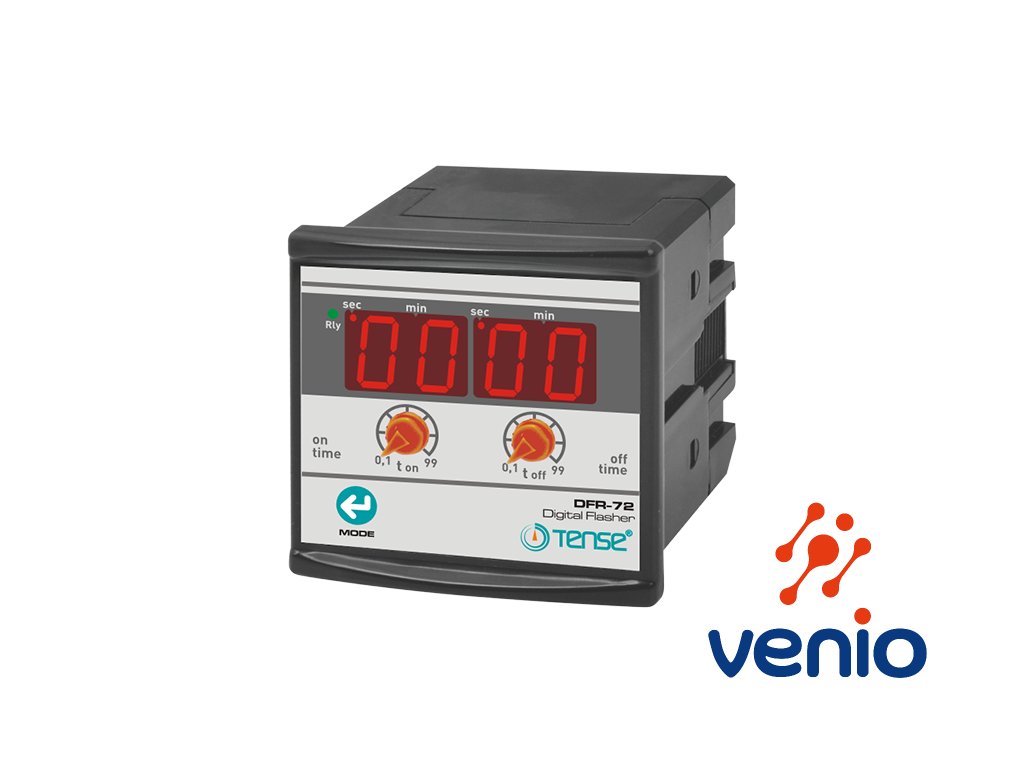

Časové relé blikania s displejom,do panelu DFR-72

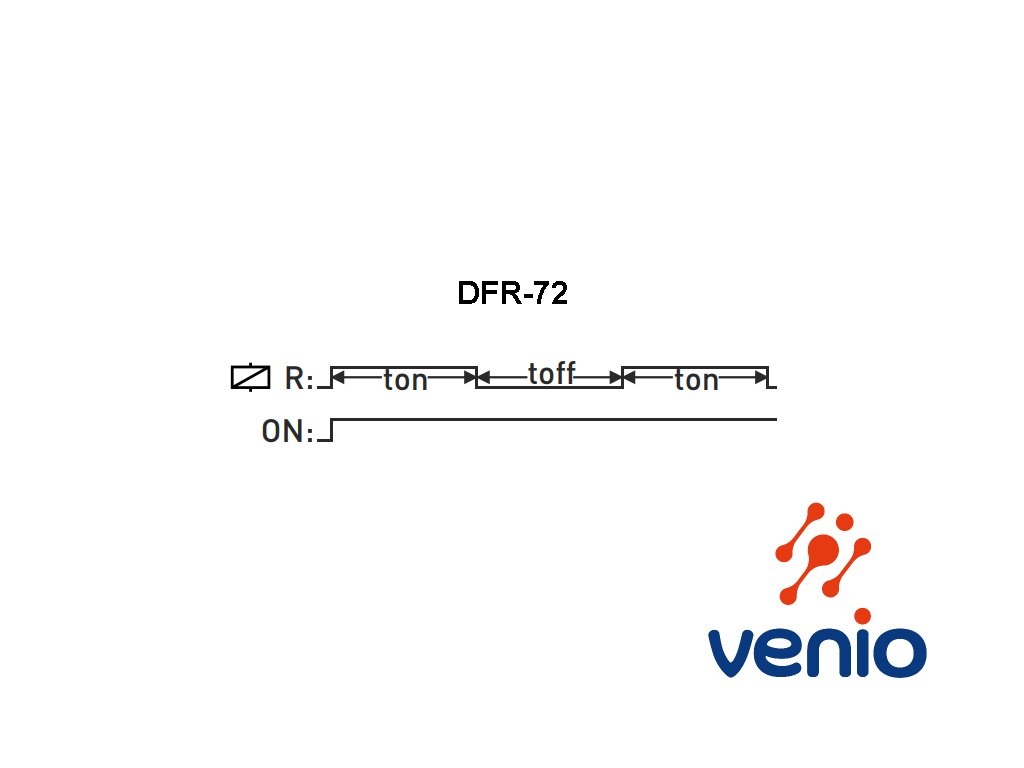

druh činnosti: „flasher“ asymetrický blikač / cyklovač = striedanie individuálnych časov ON a OFF

Relé je určené pre prepínanie dvoch nezávisle nastavených časov ON a OFF  v rozsahu 1 sekunda až 99 minút pre každý čas (ON Time) a (OFF Time). Pri prvom zapnutí začne relé počítať pracovný čas zobrazený na ľavom  displeji ON Time. Po skončení času ON Time sa výstupné relé vypne a začne počítať OFF time zobrazený na pravom displeji. Relé má 4 možné režimy prevádzky pre rôzne rozsahy zapnutia (ON) a vypnutia (OFF): (sek.-sek.), (sek.-min.), (min.-sek.) a (min.-min.).
Časové relé DFR-72 je vhodné napr. pre automatizované časovanie mazacieho systému, ktorý potrebuje striedať dva rozdielne časy.
Počítanie času sa spustí po pripojení napájanie relé, pričom začne počítať prvý kratší čas ON, (kedy sa mazanie vykonáva, beží podávač maziva, resp. čerpadlo mazania a pod.) a následne dlhší čas OFF, (kedy sa mazanie nevykonáva, čaká). Môže sa tak dookola striedať napr. 10 sekúnd mazania a 1 minútu čakania.

Technická špecifikácia DFR-72:
Druh činnosti:            „flasher“ asymetrický blikač = prepínanie individuálnych časov ON a OFF
Napájacie napätie:     230VAC (150V-270VAC) 50/60Hz
Prevádzkový výkon:   <4VA
Pracovný (ON) čas:    1 sek. - 99 min.
Čas čakania (OFF):   1 sek. - 99 min.
Výstupné relé:            SPDT prepínacie, 5A/250VAC (odporové zaťaženie)
Displej LED:               2x 2-miestny, výška 14mm, červený

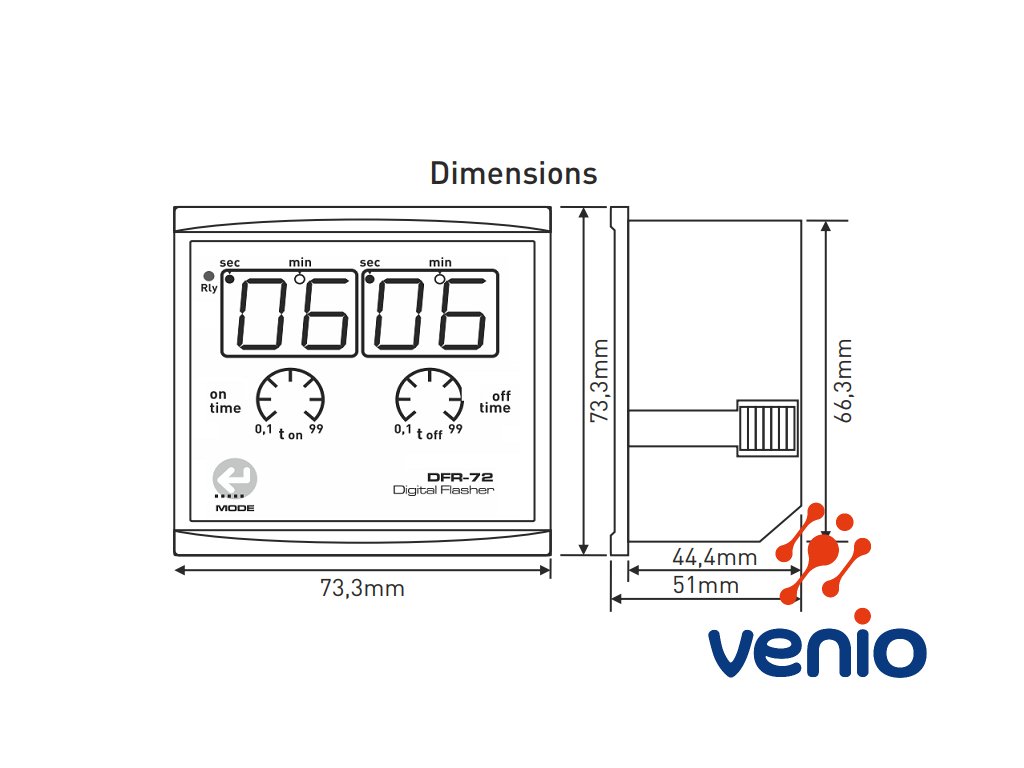

Rozmery / výrez:         73x73x51mm / 68x68mm

Popis nastavenia a činnosti:

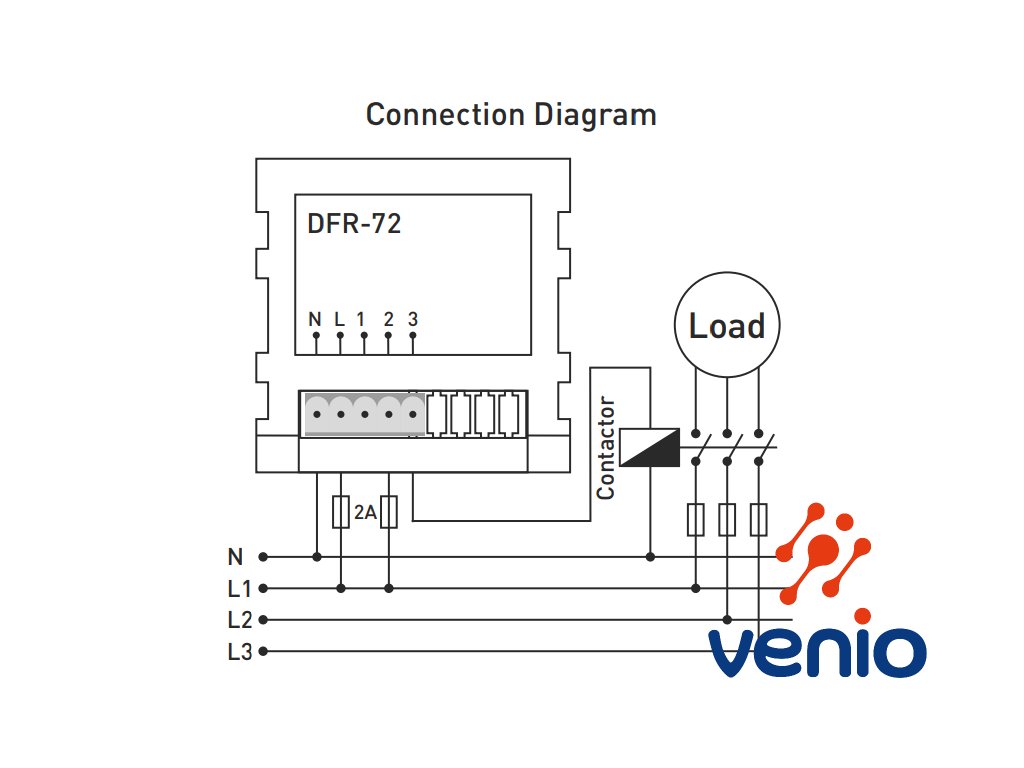

Pripojte zariadenie podľa schémy zapojenia. Štandardne sa prístroj zapína v prevádzkovom režime sekundy -sekundy. Prevádzkový režim zmeníte stlačením tlačidla „Mode“.  Zariadenie si ukladá prevádzkový režim do svojej pamäte.

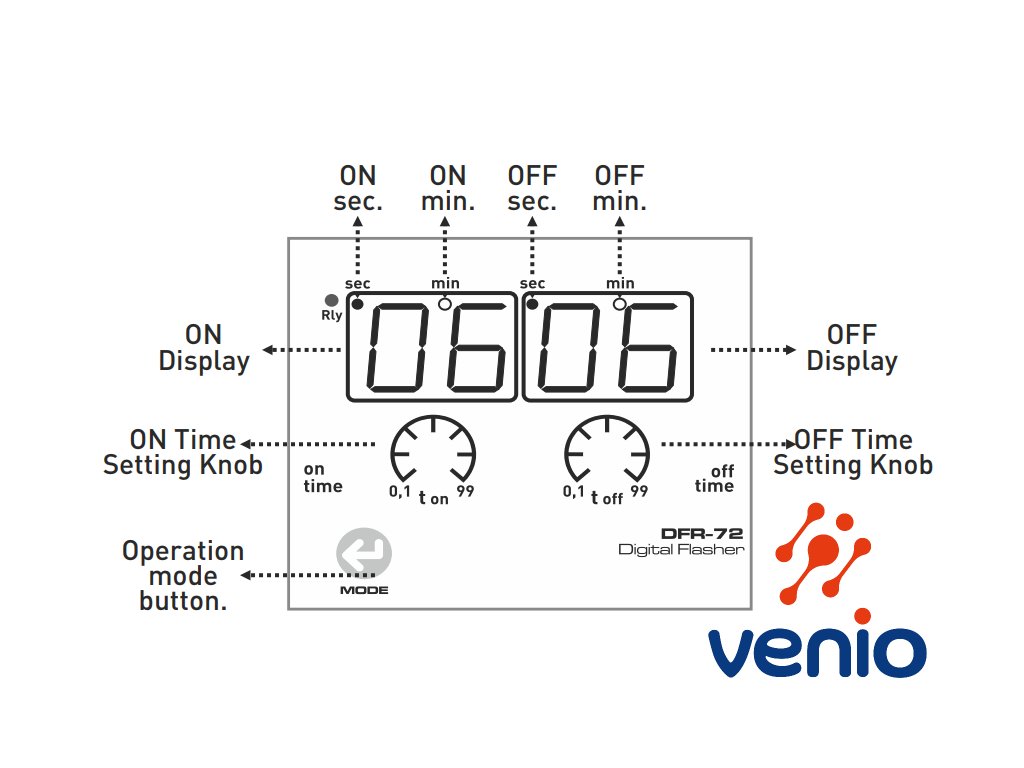

Otočný ovládač (T ON) sa používa na nastavenie pracovného času zapnutia (ON Time). Na obrazovke môžete vidieť hodnotu prevádzkového času (ON Time), ktorú ste nastavili, keď začnete otáčať ovládačom ON Time.
Otočný ovládač (T OFF) sa používa na nastavenie času vypnutia (čakania) (OFF Time). Na obrazovke môžete vidieť hodnotu času vypnutia (čakania) (OFF Time), ktorú ste nastavili, keď začnete otáčať ovládačom OFF Time.

Keď je zariadenie pod napätím, začne odpočítavať pracovný čas (ON Time) a výstupné relé sa zopne (NO svorky 2 a 3 sú zapnuté, NC svorky 1 a 2 sú vypnuté).
Po uplynutí času začne odpočítavať čas vypnutia (čakania) (OFF Time) a výstupné relé sa vypne. (NO svorky 2 a 3 sú rozopnuté a NC svorky 1 a 2 sú zapnuté).
Po uplynutí času zariadenie začne znova počítať pracovný čas (ON Time).
Jednotka pokračuje v striedaní časov ON-OFF.
