Časové relé multifunkčné ERS-08N do 100 hod. s displejom, montáž DIN pätica 8-pin

Podrobný popis

Časové relé multifunkčné ERS-08N do 100 hod. s displejom, montáž DIN pätica 8-pin

Päticové multifunkčné relé so 6-timi funkciami spínania (alebo striedania) dvoch výstupných relé. Je určené pre spínanie dvoch výstupných relé v rozsahu 0,1 sekunda až 100 hodín. Popis časových funkcií nájde v podrobnom popise alebo vo fotogalérii. Odpočítavanie času vidí obsluha na displeji.

Technické parametre:
Napájacie napätie: 230VAC alebo 24 VDC
Alebo napájacie napätie z rozsahu: 50-240V AC 50/60Hz alebo 24-200V DC, pripojenie na svorky 2,7
Rozsah nastaviteľného času: 0,1 sek. - 100 hodín
Displej: 1x2miestny LED displej,
LED indikácia: 2x (OUT1, OUT2).
Montáž na panel do otvoru 46x46 mm
Pripojenie cez päticu DIN-8pin, objednať môžete tu
Výstupné relé: 2xSPDT 5A 250V AC Odporová záťaž

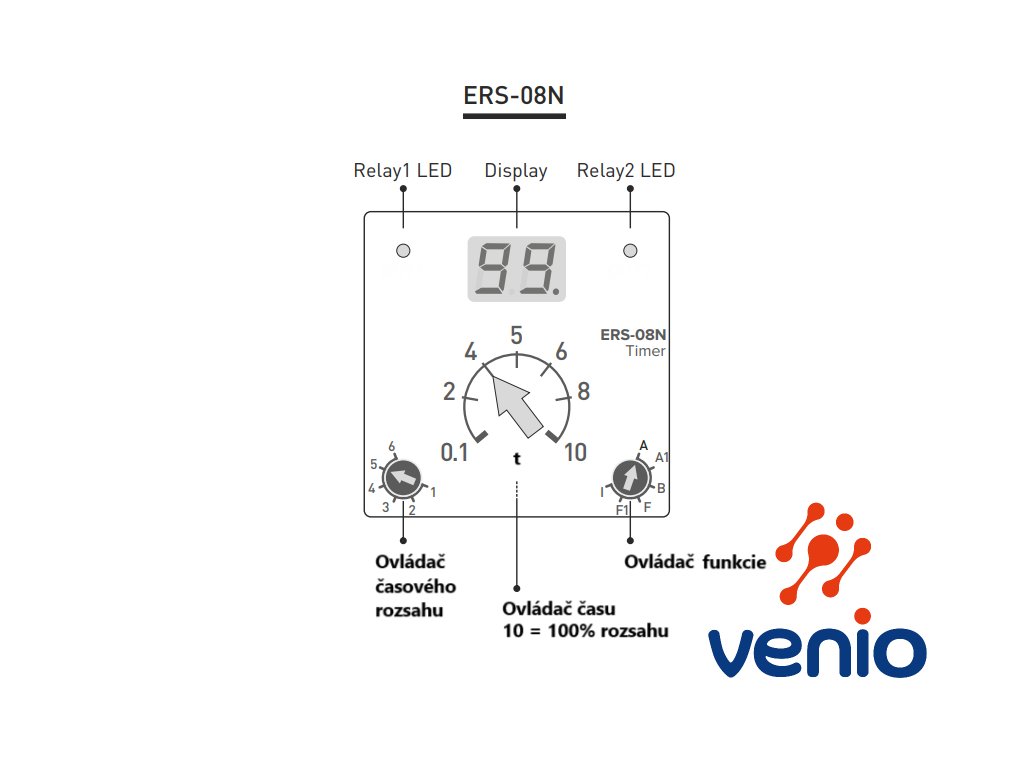

Použitie zariadenia a princíp činnosti:
Displej:
Zobrazuje hodnotu pri nastavovaní času a nastavovaní funkcie, ako aj hodnota odpočítavaného času po zapnutí.
Keď zariadenie odpočítava čas, bodka na pravej strane displeja bliká.
Ak sa čas nepočíta (nastavený čas uplynul), táto bodka nebliká.

Otočný ovládač funkcie:
Ak chcete zvoliť prevádzkovú funkciu (A, A1, B, F, F1) nastavte tento ovládač na požadovanú hodnotu.
Počas nastavovania funkcie sa nastavená funkcia zobrazuje na displeji.
Aby bola zmenená funkcia platná, zariadenie sa musí vypnúť a zapnúť.

Otočný ovládač nastavenia časového rozsahu:
Ak chcete upraviť časový rozsah, nastavte tento ovládač na požadovanú hodnotu.
Pri nastavovaní časového rozsahu sa na obrazovke zobrazuje výsledný nastavený čas.
Maximálne hodnoty času podľa polohy ovládača časového rozsahu sú nasledovné:
1 = 10 sekúnd, 2 = 100 sekúnd, 3 = 10 minút, 4 = 100 minút, 5 = 10 hodín, 6 = 100 hodín
POZNÁMKA: Pre nastavenia časového rozsahu 2, 4 a 6 je potrebné hodnotu zobrazovanú počas nastavovania času vynásobiť 10.
Príklad: Ak je ovládač časového rozsahu nastavený číslo 2 (max. 100 sekúnd), pri nastavovaní času otočným ovládačom „t“ do polohy 8, sa zobrazí na displeji 8,0 a nastavený čas bude 80 sekúnd.

Otočný ovládač času "t":
Ak chcete nastaviť hodnotu pracovného času, otočte ovládač „t“ na požadovanú hodnotu (kde 0,1=1% / 10=100% z rozsahu).
Pri nastavovaní času t sa nastavený čas zobrazuje na obrazovke.
(Ak sa čas zmení, keď zariadenie počíta, zariadenie bude pokračovať v počítaní nového nastaveného času.)

OUT LED: Tieto LED sa rozsvietia, keď zariadenie zapne výstupné relé.
(OUT1 pre relé 1, OUT2 pre relé 2)

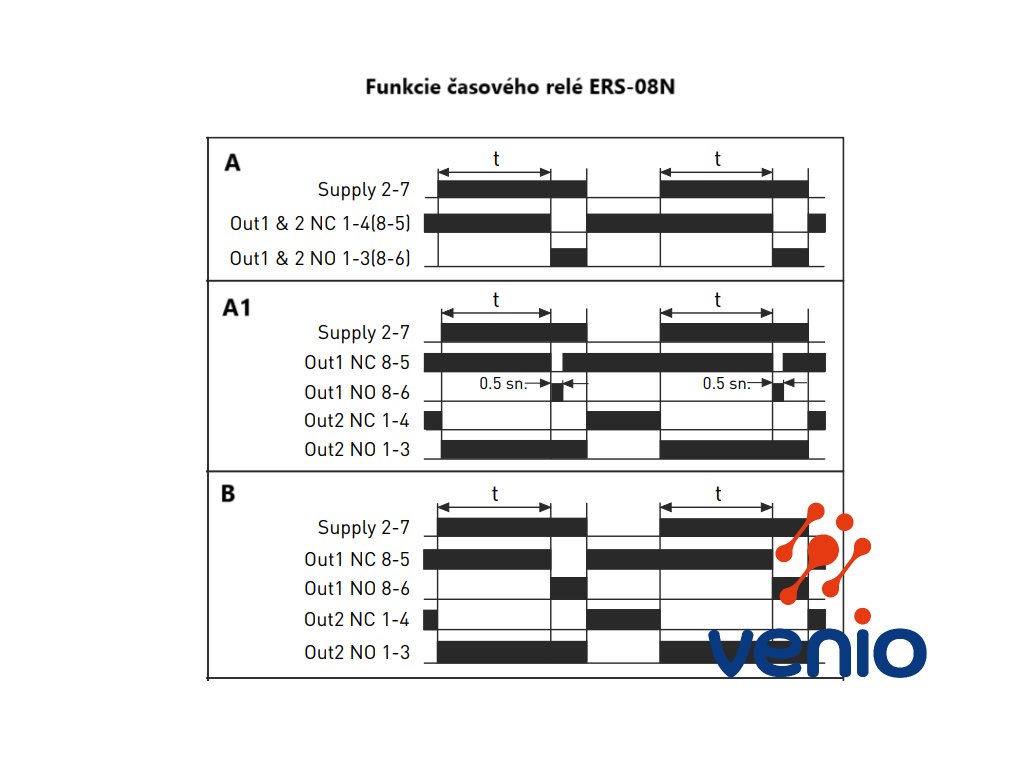

Popis funkcií spínania:
A - Oneskorené zapnutie:
Po pripojení zariadenia na napájanie, sa začne odpočítavať nastavený čas, a po jeho upynutí sa výstupy OUT1 a OUT2 súčasne zapnú a zostanú zapnuté, kým sa zariadenie neodpojí od napájania.

A1 - Oneskorené zapnutie + Okamžitý zapnutie a jeden impulz OUT1:
Po pripojení zariadenia na napájanie sa okamžite zapne výstup OUT2 (kontakt NO) a zostáva zapnutý až do odpojenia napájania.
Po pripojení zariadenia na napájanie je výstup OUT1 vypnutý a po uplynutí nastaveného času sa zapne na jeden impulz v dĺžke 0,5 sekundy (výstup OUT1-NO). Potom sa OUT1 vypne.

B - Oneskorené zapnutie + Okamžitý zapnutie:
Po pripojení zariadenia na napájanie sa okamžite zapne výstup OUT2 zostáva zapnutý počas trvania napájania.
Po pripojení zariadenia na napájanie sa odpočítava nastavený čas, po jeho uplynutí sa zapne OUT1-NO.
OUT1 a OUT2 zostanú zapnuté až do odpojenia napájania.

F - Synchrónny blikač - začína vypnutými relé:
Po pripojení zariadenia na napájanie sa odpočítava nastavený čas počas jeho trvanie sú výstupné relé vypnuté,
po jeho uplynutí sa zapne OUT1 aj OUT2 súčasne.
OUT1 a OUT2 zostanú zapnuté ďalší nastavený čas, na konci času sa vypne OUT1 a OUT2.
Potom zariadenie znova odpočítava nastavený čas a na konci času znova zapne OUT1 a OUT2.
Relé pokračuje v striedaní zap/vyp, kým sa neodpojí od napájania.

F1 - Synchrónny blikač - začína zapnutými relé, bliká iba OUT1:
Po pripojení zariadenia na napájanie sa zapne OUT1 aj OUT2 súčasne.
OUT1 zostáva počas nastaveného času, po uplynutí tohto času sa vypne iba OUT1.
Potom zariadenie znova odpočíta nastavený čas a opäť zapne OUT1.
Pokračuje v prevádzke týmto spôsobom, (bliká iba OUT1) kým sa zariadenie neodpojí.
OUT2 zostáva zapnutý, kým sa zariadenie neodpojí od napájania.

I - Oneskorené vypnutie OUT1 + Okamžité zapnutie OUT1+OUT2:
Po pripojení zariadenia na napájanie sa zapne OUT1 aj OUT2 súčasne a odpočítava nastavený čas,
potom vypne výstup OUT1. OUT2 zostane zapnutý, kým sa zariadenie neodpojí od napájania.
