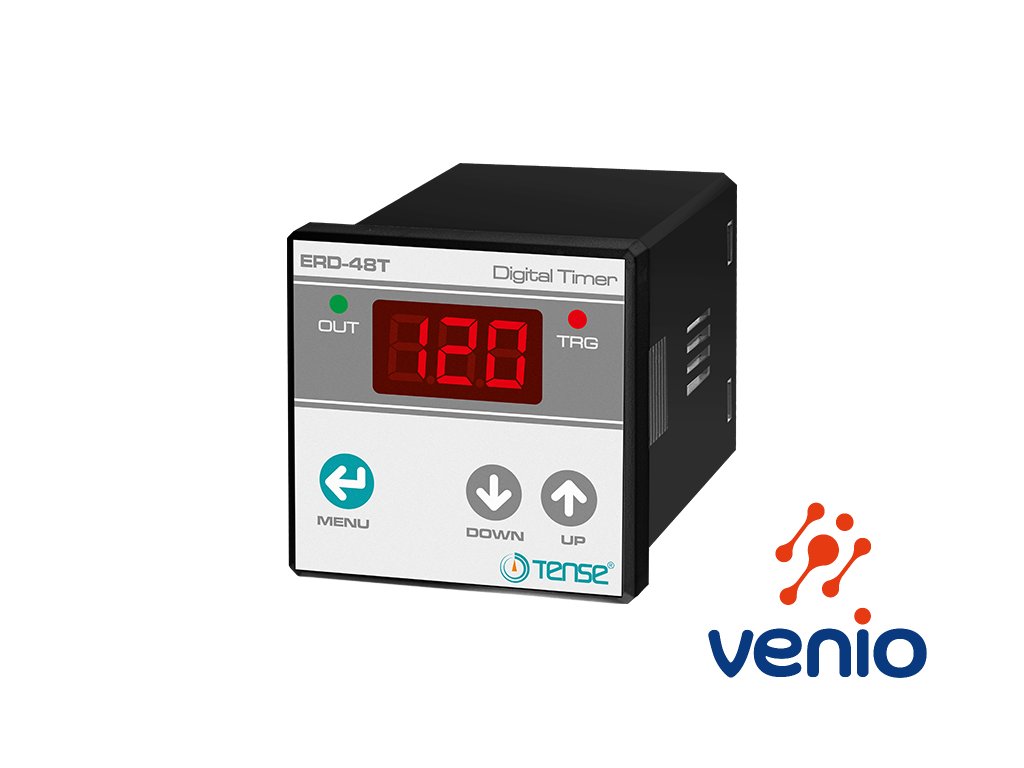

Časové relé do panelu ERD-48T s displejom

Kód: ERD48T

Novinka

Neohodnotené

Značka: Tense Elektronik

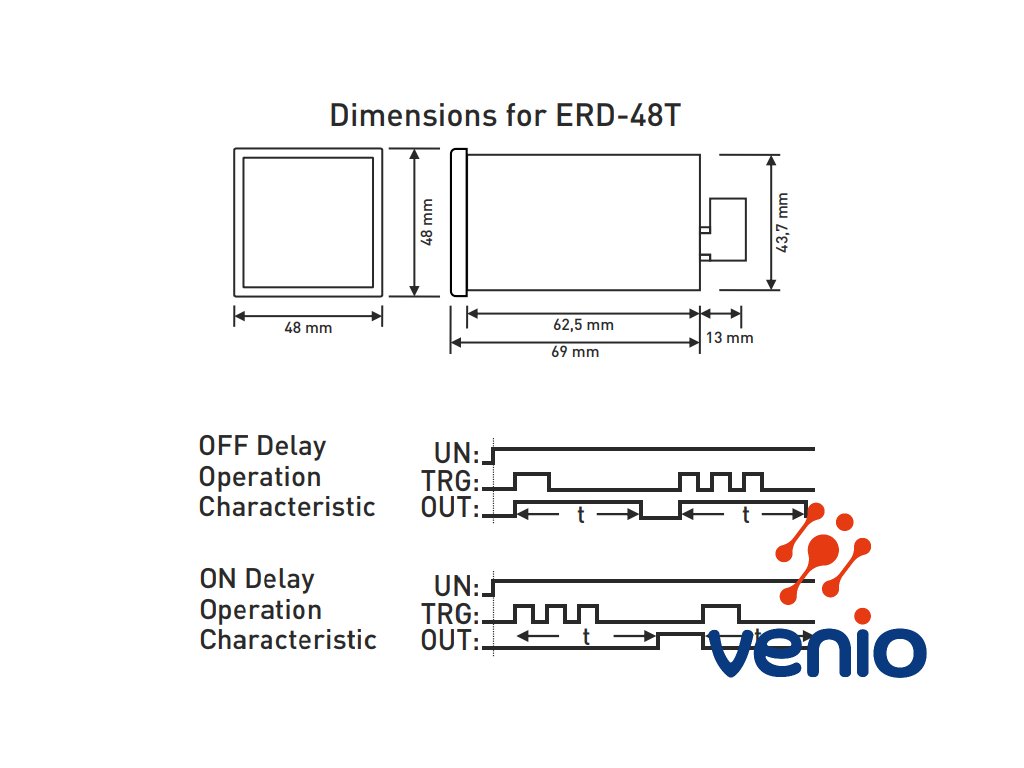

casove rele na dvere panel rozvadzaca ERD 48T rozmery a funkcie

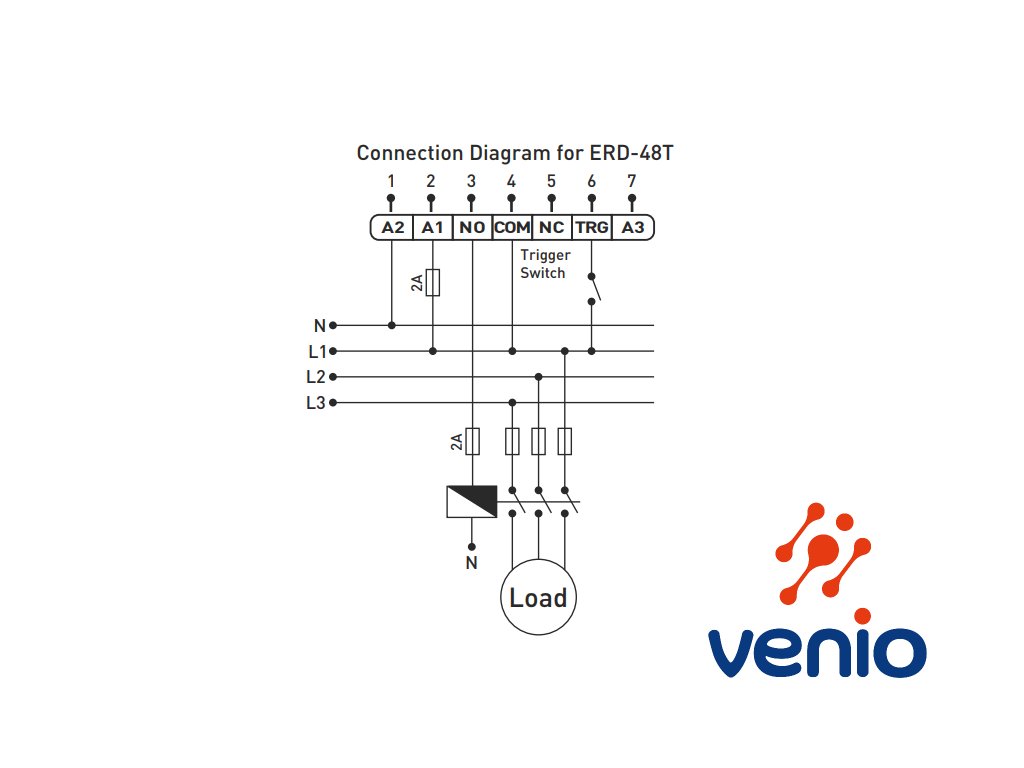

casove rele na dvere panel rozvadzaca ERD 48T schema zapojenia

58 € / ks 69,60 € vrátane DPH

Skladom (>5 ks)

Môžeme doručiť do: 22.11.2024

Časové relé do panelu ERD-48T s displejom, s oneskorením zapnutia alebo vypnutia do 999 minút

Časové relé ERD-48T s oneskorením zapnutia alebo oneskorením vypnutia (ON Delay, OFF Delay)

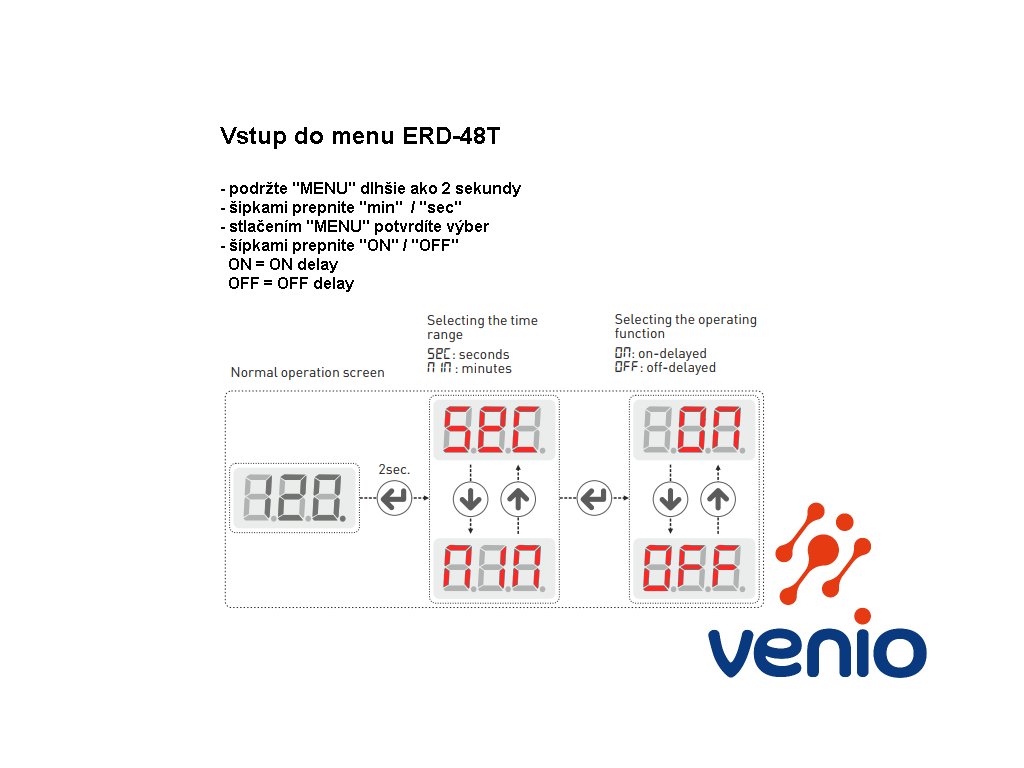

Jednoduché nastavenie času tlačidlami (šípky) na paneli v rozsahu 0,1 sec - 999 min (16h39min)
Rozsvietený nastavený čas činnosti indikuje že relé má prítomné napájanie
Zopnuté relé (svorky 4-3) indikuje zelená LED OUT
Prítomnosť signálu (svorka 6) indikuje červená LED TRG
Výstupné relé je prepínacie, svorky: 4=COM, 3=NO, 5=NC

- univerzálne napájanie 24V AC/DC alebo 230V AC / <6VA
- montáž do panelu, na dvere rozvádzača
- rozmery 48 x 48 x 82 mm

Detailné informácie

Zobraziť všetky súvisiace produkty

Podrobný popis

Časové relé do panelu ERD-48T s displejom, s oneskorením zapnutia alebo vypnutia do 999 minút

Popis činnosti:

1/ OFF Delay
- okamžité zapnutie NO kontaktu relé po nábežnej hrane riadiaceho signálu na svorke 6 (TRG)
- relé drží zapnuté počas času nastaveného cez displej (čas trvania v zapnutom stave)
- na displeji vidieť odpočítavanie času do vypnutia

2/ ON Delay
- oneskorené zapnutie NO kontaktu relé po uplynutí času počítaného od nábežnej hrany riadiaceho signálu na svorke 6 (TRG)
- na displeji vidieť odpočítavanie času do zapnutia (čas čakania)
- relé drží zapnuté až do ďalšej nábežnej hrany riadiaceho signálu na svorke 6 (TRG)
- pokiaľ signál na svorku 6 nebol prerušený, relé drží zapnuté

Použitie:
Okamžité zaponutia po privedení signálu na svorku 6 na nastvený čas.
Oneskorenie zapnutia záťaže o nastavený čas(alarm, osvetlenie, stýkač).

- univerzálne napájanie 24V AC/DC alebo 230V AC / <6VA
- montáž do panelu, na dvere rozvádzača
- rozmery 48 x 48 x 82 mm

Dodatočné parametre

Kategória:	Časové relé
Záruka:	2 roky
Hmotnosť:	0.1 kg
Napájanie:	24 VDC, 230 VAC, 24 VAC
Indikačná LED:	2x (1x signál, 1x výstup)
Montáž / rozmer:	do panelu 48x48 mm, hĺbka 82 mm
Nastaviteľný čas:	0,1 sekundy až 999 minút (16h39min)
Výstupné relé:	1x relé 5A 250 VAC, SPDT
