Časové relé do panelu ERD-72T s displejom

Kód: ERD72T

Novinka

Neohodnotené

Značka: Tense Elektronik

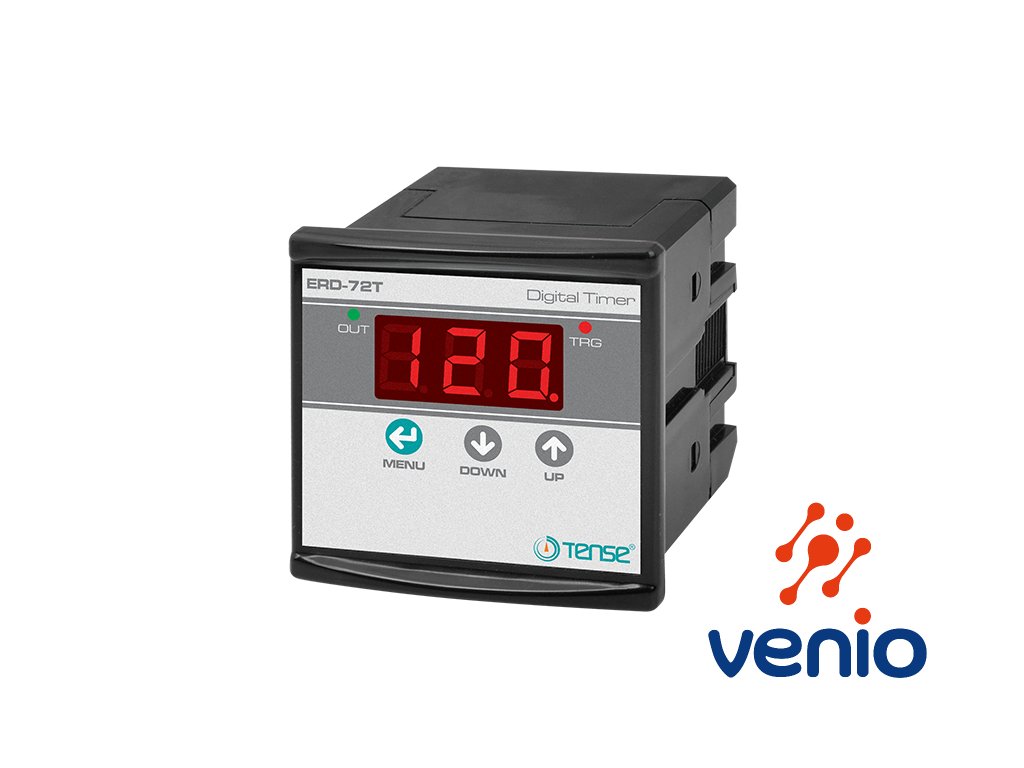

casove rele na dvere panel rozvadzaca ERD 72T

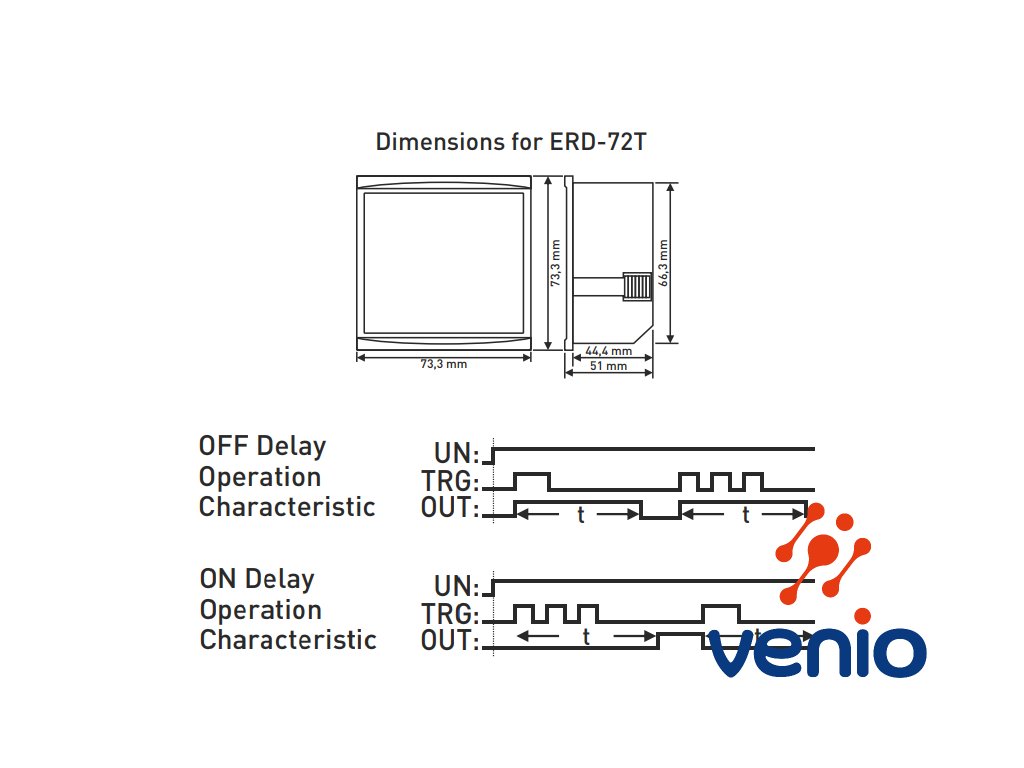

casove rele na dvere panel rozvadzaca ERD 72T rozmery a funkcie

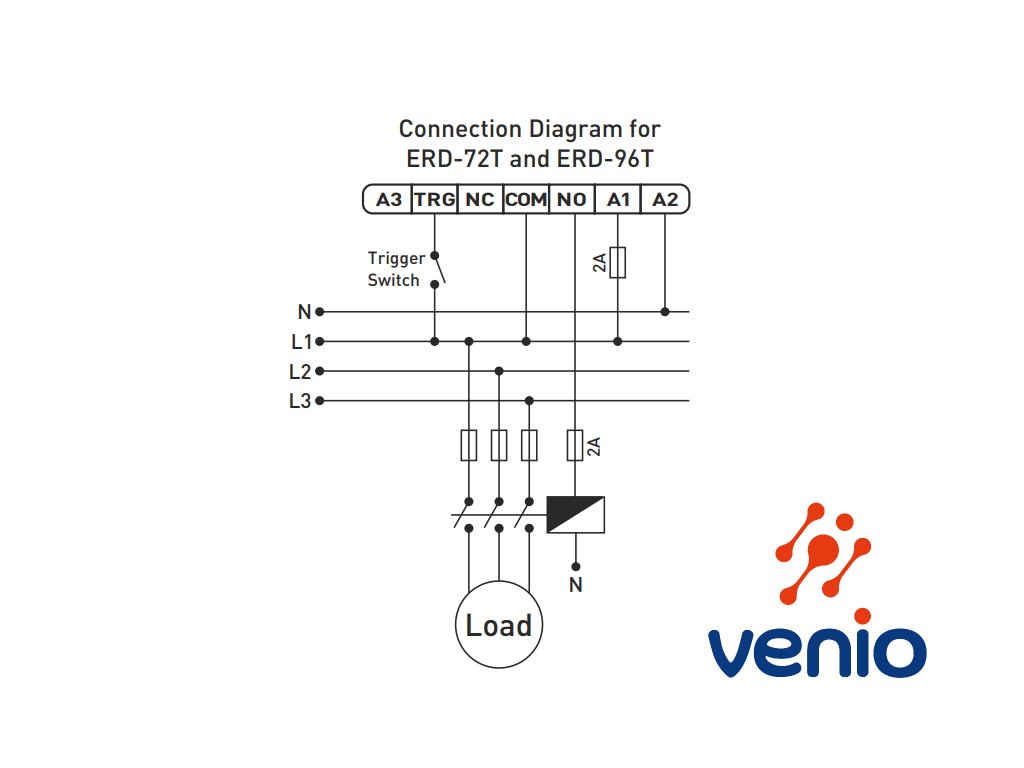

casove rele na dvere panel rozvadzaca ERD 72T schema zapojenia

69 € / ks 82,80 € vrátane DPH

Skladom (2 ks)

Môžeme doručiť do: 7.5.2024

Časové relé do panelu ERD-72T s displejom, s oneskorením zapnutia alebo vypnutia do 999 minút

Časové relé ERD-72T s oneskorením zapnutia alebo oneskorením vypnutia (ON Delay, OFF Delay)

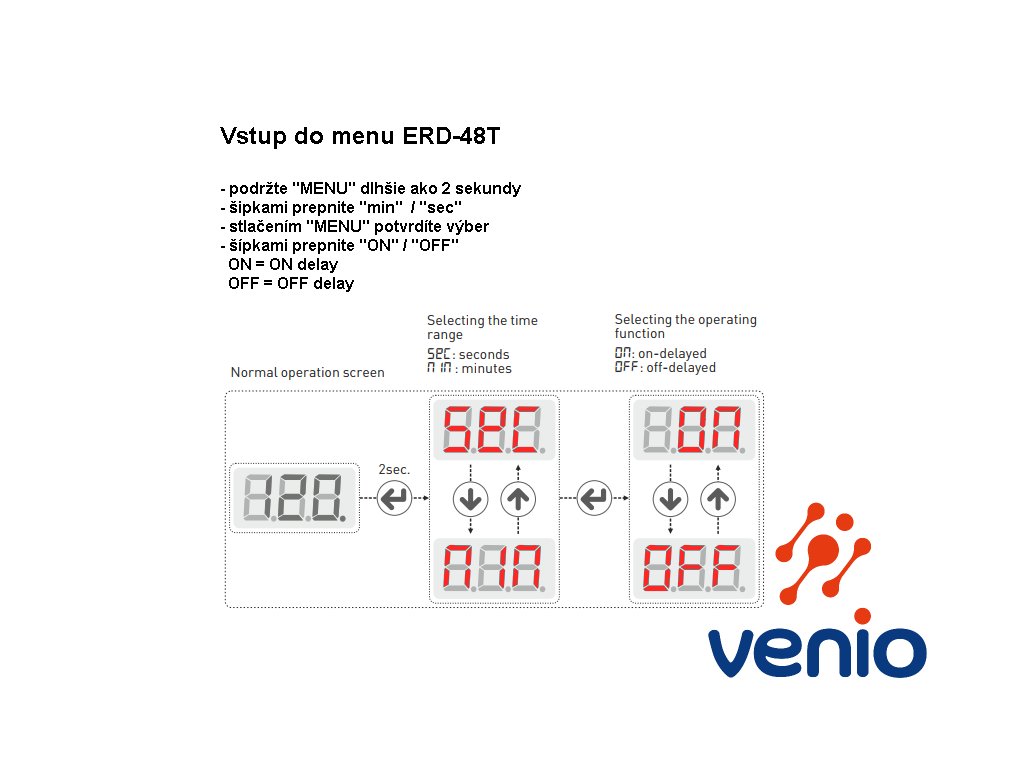

Jednoduché nastavenie času tlačidlami (šípky) na paneli v rozsahu 0,1 sec - 999 min (16h39min)
Rozsvietený nastavený čas činnosti indikuje že relé má prítomné napájanie
Zopnuté relé (svorky COM-NO) indikuje zelená LED OUT
Prítomnosť signálu (na svorke TRG) indikuje červená LED TRG
Výstupné relé je prepínacie, svorky: COM, NO, NC

- univerzálne napájanie 24V AC/DC (svorky A2 (-), A3 (+)), alebo 230V AC (svorky A1-A2) / vlastný príkon <6VA
- montáž do panelu, na dvere rozvádzača
- rozmery 72 x 72 x 51 mm

Detailné informácie

Zobraziť všetky súvisiace produkty

Podrobný popis

Časové relé do panelu ERD-72T s displejom, s oneskorením zapnutia alebo vypnutia do 999 minút

- univerzálne napájanie 24V AC/DC (svorky A2 (-), A3 (+)), alebo 230V AC (svorky A1-A2) / vlastný príkon <6VA
- montáž do panelu, na dvere rozvádzača
- rozmery 72 x 72 x 51 mm

Popis činnosti:

1/ OFF Delay
- okamžité zapnutie NO kontaktu relé po nábežnej hrane riadiaceho signálu na svorke (TRG)
- relé drží zapnuté počas času nastaveného cez displej (čas trvania v zapnutom stave)
- na displeji vidieť odpočítavanie času do vypnutia

2/ ON Delay
- oneskorené zapnutie NO kontaktu relé po uplynutí času počítaného od nábežnej hrany riadiaceho signálu na svorke (TRG)
- na displeji vidieť odpočítavanie času do zapnutia (čas čakania)
- relé drží zapnuté až do ďalšej nábežnej hrany riadiaceho signálu na svorke (TRG)
- pokiaľ signál na svorku TRG nebol prerušený, relé drží zapnuté

Použitie:
Okamžité zapnutie po privedení signálu na svorku TRG na nastavený čas.
Oneskorenie zapnutia záťaže o nastavený čas (alarm, osvetlenie, stýkač).

Dodatočné parametre

Kategória:	Časové relé
Záruka:	2 roky
Hmotnosť:	0.1 kg
Napájanie:	univerzálne 24V / 230V AC/DC
Indikačná LED:	2x (1x signál, 1x výstup)
Montáž / rozmer:	do panelu 72x72 mm, hĺbka 51 mm
Nastaviteľný čas:	0,1 sekundy až 999 minút (16h39min)
Výstupné relé:	1x relé 5A 250 VAC, SPDT
