Časové relé multifunkčné 55MF-P8 do 300 hod., montáž na panel, DIN pätica 8-pin

Podrobný popis

Časové relé multifunkčné, 55MF-P8 do 300 hod., montáž na panel, DIN pätica 8-pin

Multifunkčné analógové časové relé určené pre montáž na dvere rozvádzača alebo panelu, pripojenie do pätice (8 pin). Umožňuje nastavenie širokého rozsahu časov a prevádzkových režimov pomocou otočných ovládačov na čelnom paneli. Vhodné pre riadenie sekvencií, oneskorené spínanie, cyklické funkcie a aj riadenie stýkačov pre štart motora hviezda–trojuholník. Relé sa dodáva bez pätice, objednať si môžete tu.

Technické parametre:

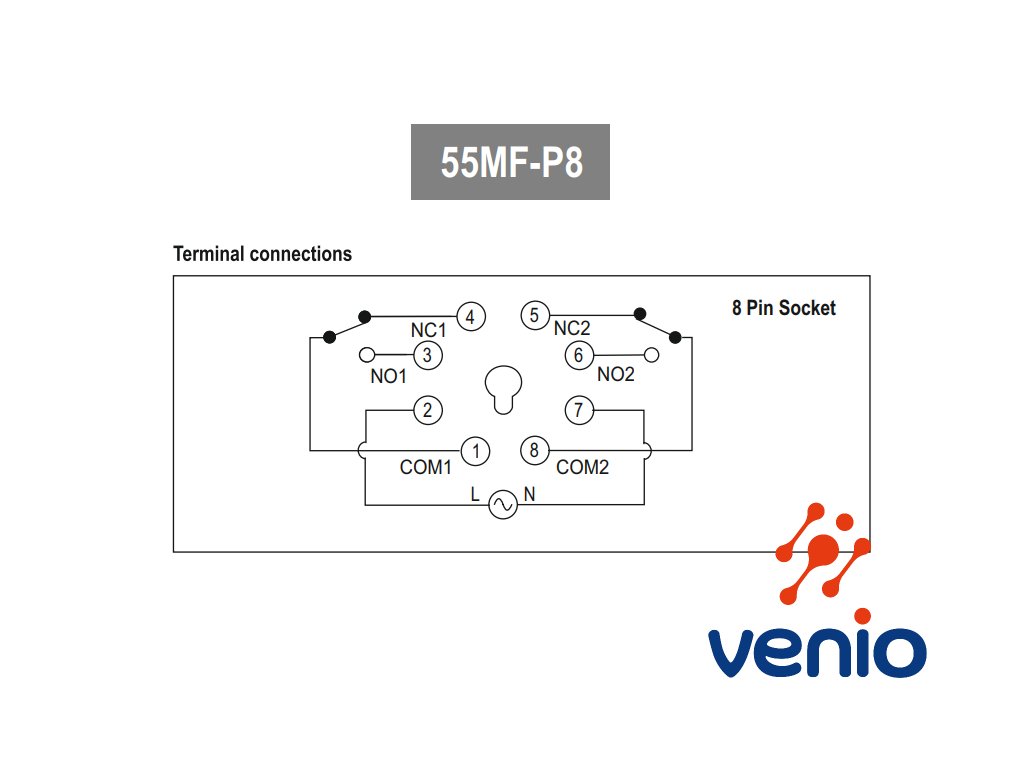

Napájacie napätie z rozsahu: 20-240V AC/DC pripojenie na svorky 2,7.
Rozsah nastaviteľného času: 0,05 sek. - 300 hodín
LED indikácia: 3x (ON, R1, R2).

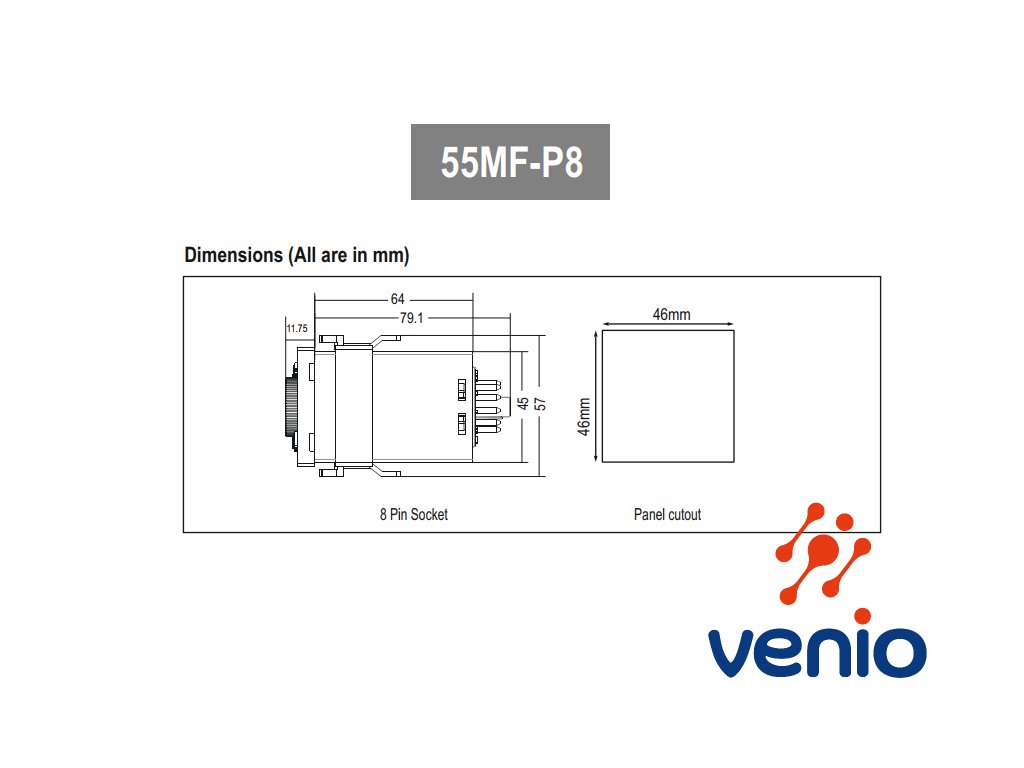

Montáž na panel do otvoru 46x46 mm
Pripojenie cez päticu DIN-8pin, objednať môžete tu
Výstupné relé: 2xSPDT 6A 250V AC Odporová záťaž

Použitie zariadenia a princíp činnosti:

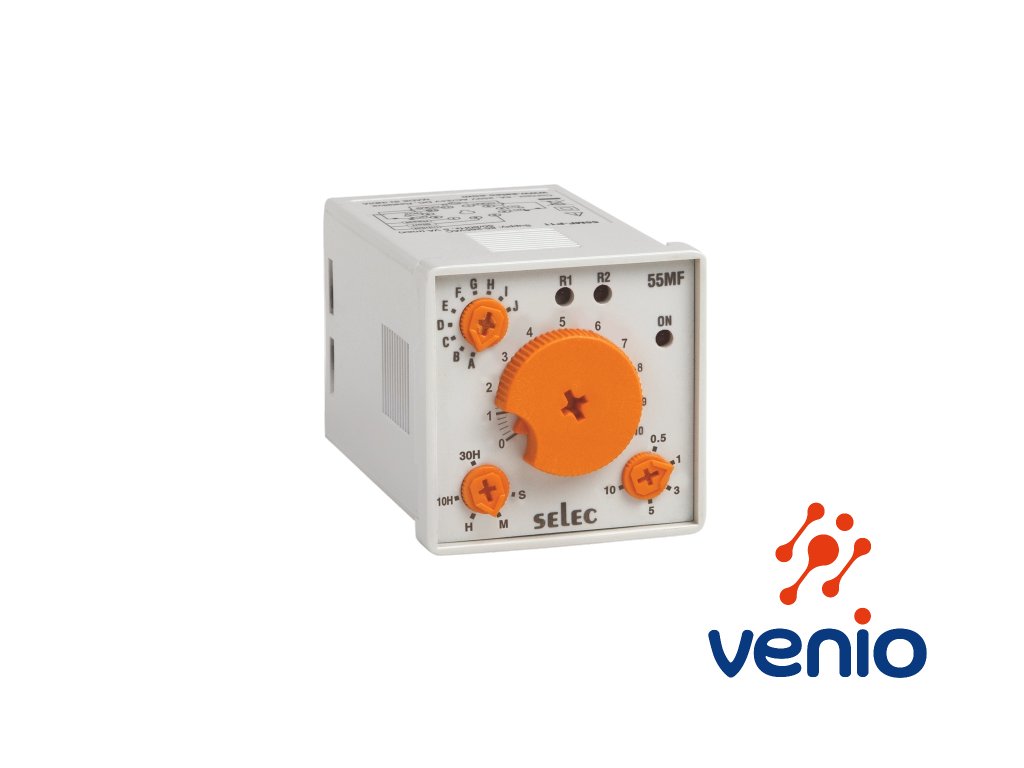

Na čelnom paneli relé 55MF-P8 sú štyri otočné ovládače (potenciometre), ktoré umožňujú nastavenie všetkých parametrov bez potreby programovania.
Ich funkcie sú:

ovládač MODE (A – J) = výber funkcie časovania
- Týmto prepínačom sa volí jedna z 10 časových funkcií (A – J), popis funkcií nižšie.
- Každá funkcia určuje spôsob, akým budú reagovať výstupné relé R1 a R2 (po oneskorení, cyklicky, impulzne alebo v režime Star-Delta).

RANGE (0,5-1-3-5-10) = výber rozsahu času
- Umožňuje zvoliť základný časový rozsah, napr. 0,05 – 0,5 s / 0,5 – 5 min / 1 – 10 h / 30 – 300 h atď.

TIME UNIT (S / M / H / 10H / 30H) – voľba časovej jednotky a jej násobku
- Tento ovládač určuje, či sa nastavený rozsah interpretuje v sekundách, minútach alebo hodinách (S / M / H / 10H / 30H).
- V kombinácii s predchádzajúcim ovládačom sa určuje maximálny dosiahnuteľný čas relé

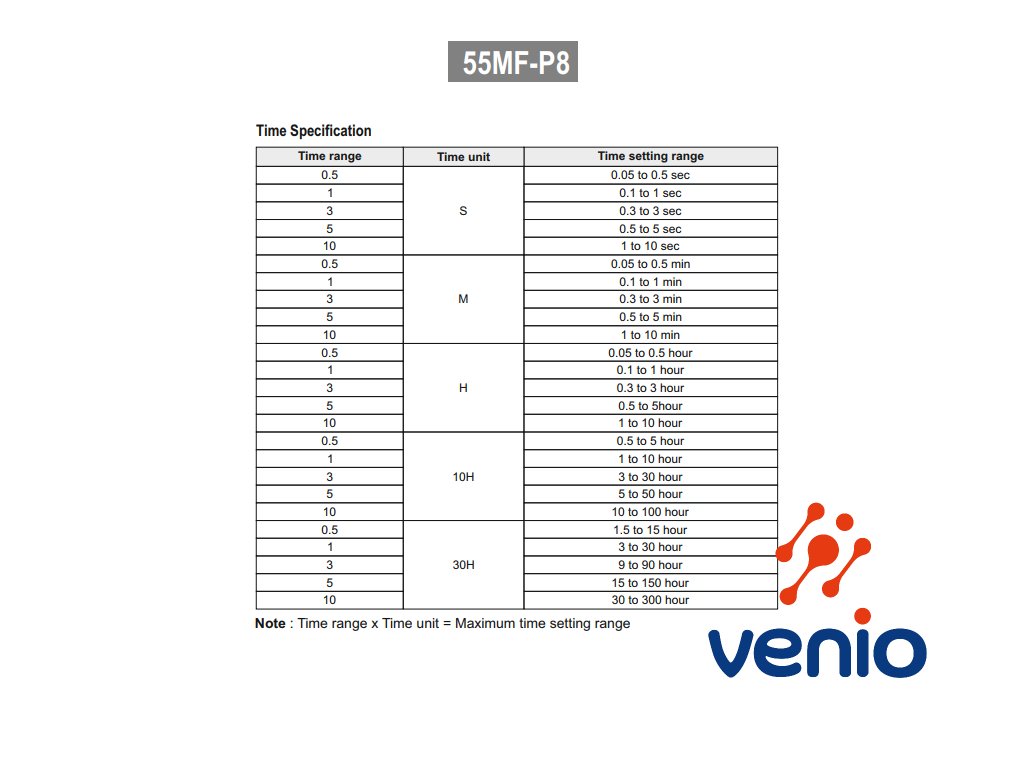

- V galérii v tabuľke nájdete možnosť nakombinovať až 25 možných rozsahov

SET TIME (0-10 so stupnicou)  (10=100% rozsahu)
- veľký ovládač pre jemné nastavenie požadovaného času v zvolenom rozsahu
- pomocou tejto stupnice sa nastaví konkrétny čas v percentách od 0 do 1 násobku zvoleného rozsahu
(napr. RANGE=10, TIME UNIT=S a SET TIME = 4 (40%), je výsledok nastavený čas 4 sekundy).

LED R1 a R2: Tieto LED sa rozsvietia, keď zariadenie zapne výstupné relé. (R1 pre relé 1, R2 pre relé 2)

Popis funkcií spínania:

Popis funkcií spínania (55MF-P8)

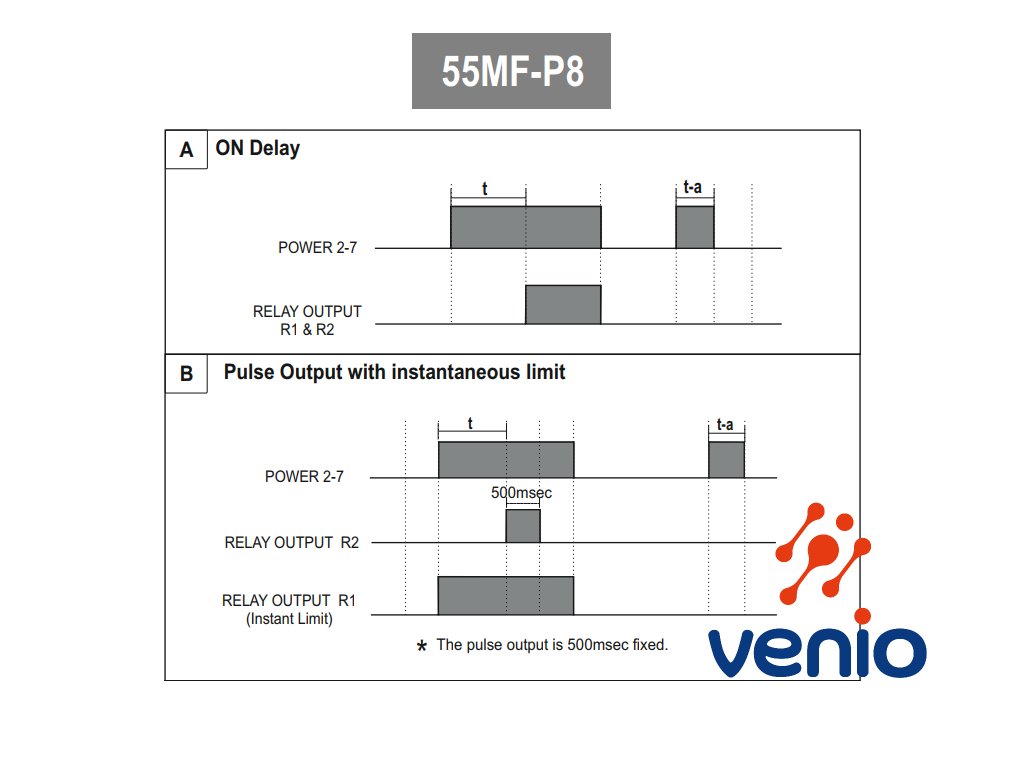

A – Oneskorené zapnutie (ON Delay):
Po pripojení napájania začne odpočítavanie nastaveného času t.
Po jeho uplynutí sa zopnú výstupy R1 a R2 a zostanú zopnuté, kým sa relé neodpojí od napájania.
Ak je doba trvania napájania kratšia ako nastavený čas (t-a < t), výstupné relé sa vôbec nezopnú.

B – Impulz s okamžitým kontaktom (Pulse output with instantaneous limit):
Po pripojení napájania sa okamžite zopne výstup R1 (instantný kontakt).
Po uplynutí nastaveného času sa zopne výstup R2 na pevne daný impulz 500 ms, potom sa vypne.
R1 zostáva zopnutý, kým trvá napájanie.

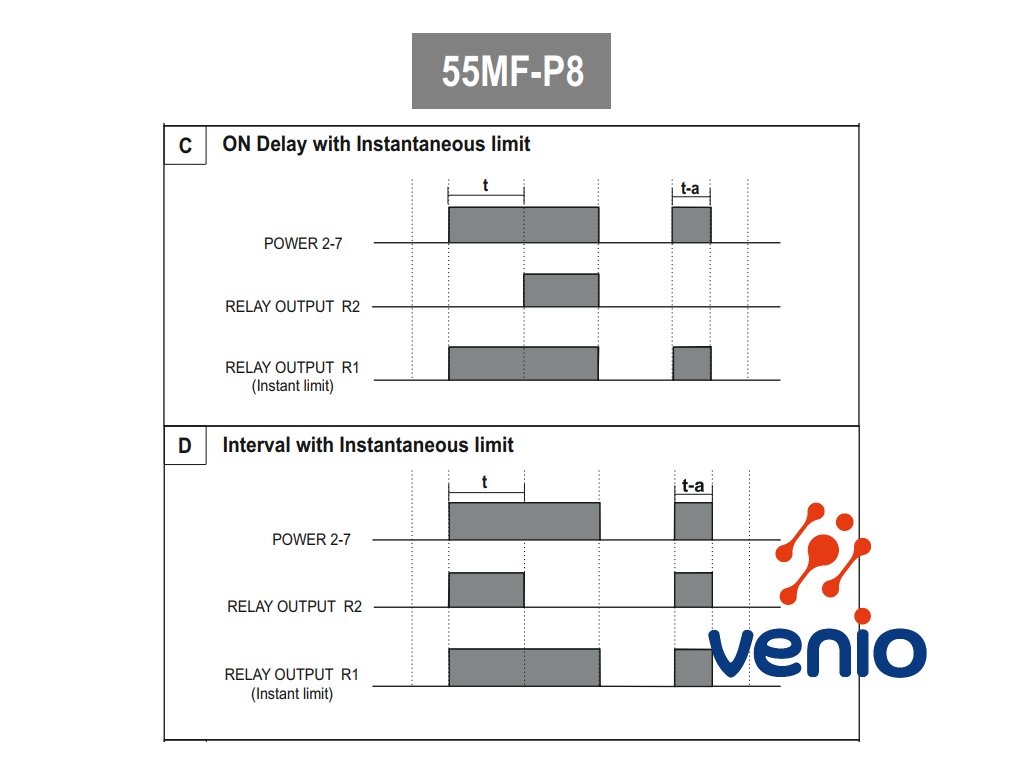

C – Oneskorené zapnutie s okamžitým kontaktom (ON delay with instantaneous limit):
Po pripojení napájania sa okamžite zopne R1 (instantný kontakt).
Zároveň začne odpočítavanie času – po jeho uplynutí sa zopne aj R2.
Oba výstupy zostanú zopnuté, kým sa relé neodpojí.

D – Interval s okamžitým kontaktom (Interval with instantaneous limit):
Po pripojení napájania sa okamžite zopne R1 (instantný kontakt) a R2 súčasne.
R2 zostane zopnutý iba po dobu nastaveného času, potom sa vypne.
R1 zostáva zopnutý po celý čas napájania.

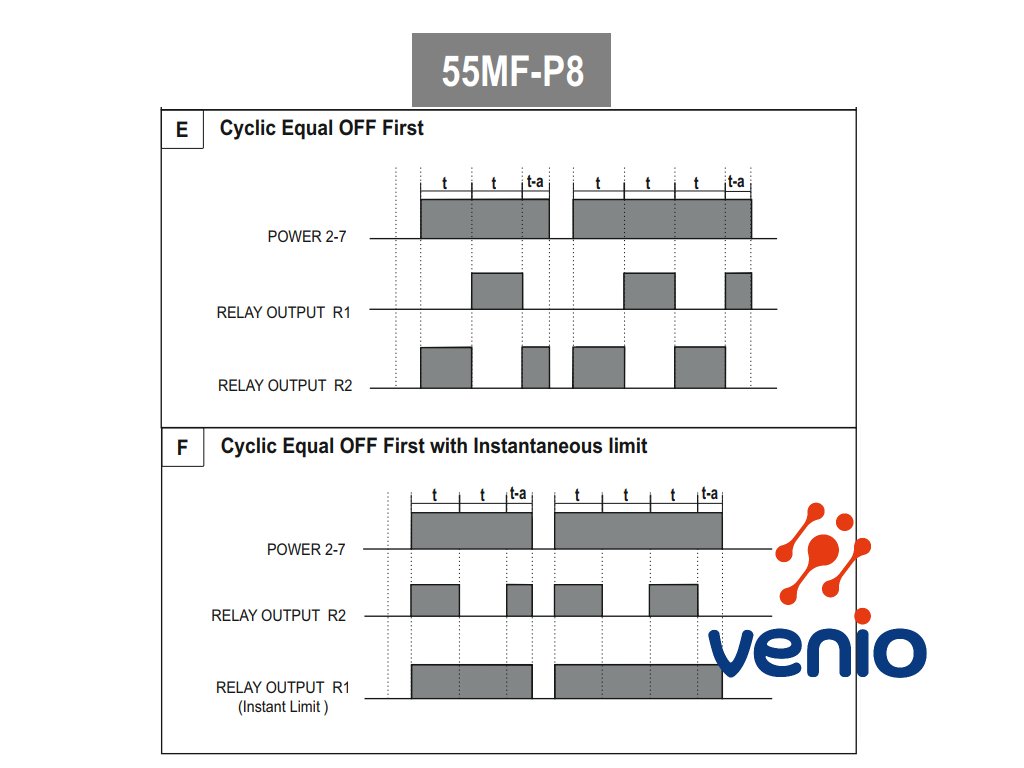

E – Cyklické spínanie, začína vypnuté (Cyclic equal OFF first):
Po pripojení napájania je výstup R1 vypnutý, ale R2 sa okamžite zapne.
Po uplynutí nastaveného času sa R1 zapne a R2 vypne, následne sa tieto stavy pravidelne striedajú v rovnakých intervaloch počas trvania napájania.
Týmto spôsobom relé cyklicky prepína stavy, kým trvá napájanie.

F – Cyklické spínanie, začína zapnuté + okamžitý kontakt (Cyclic equal OFF first with instantaneous limit):
Po pripojení napájania sa okamžite zopnú oba výstupy R1 (instantný kontakt) aj R2.
Po uplynutí nastaveného času sa R2 vypne, zatiaľ čo R1 zostáva zopnutý.
Následne sa R2 cyklicky zapína a vypína v rovnakých časových intervaloch, zatiaľ čo R1 zostáva trvalo zopnutý počas napájania.

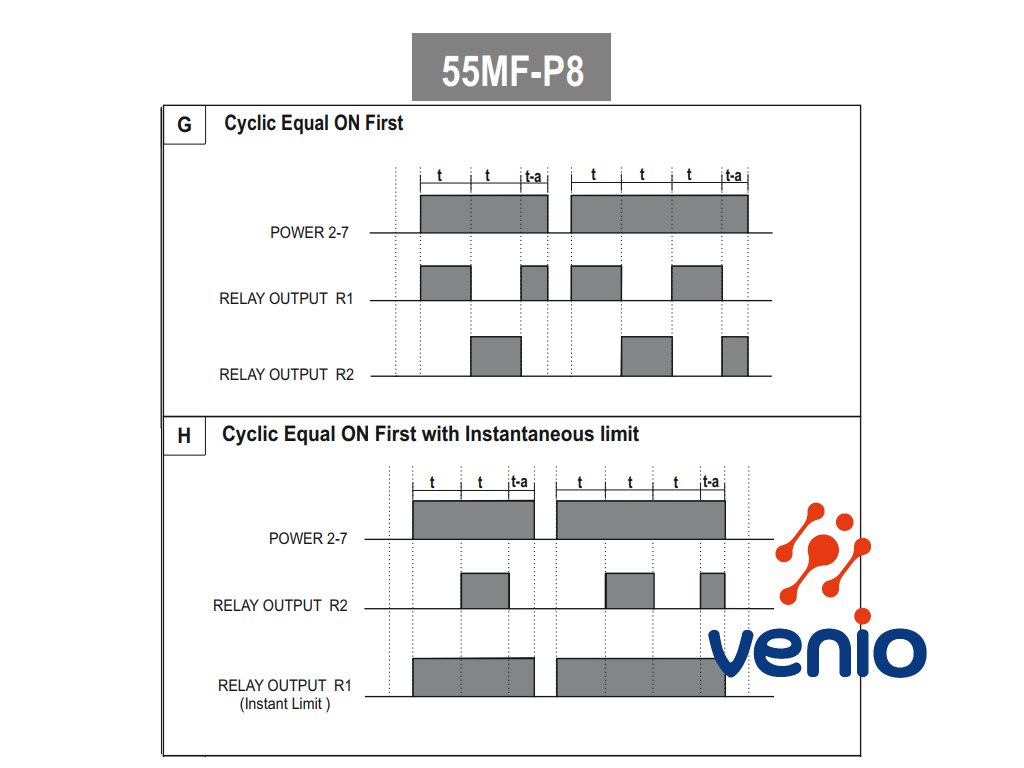

G – Cyklické spínanie, začína zapnuté (Cyclic equal ON first):
Po pripojení napájania sa R1 zapne ako prvý (ON first).
Po uplynutí času t sa R1 vypne a na rovnaký čas t sa zapne R2.
Následne sa R1 a R2 symetricky striedajú (rovnaké časy zapnutia/vypnutia, bez prekrývania), čím fungujú ako symetrický blikač dvoch relé.
Cyklus sa opakuje, kým trvá napájanie.

H – Cyklické spínanie, začína vypnuté + okamžitý kontakt (Cyclic equal ON first with instantaneous limit – podľa grafu R2 OFF first):
Po pripojení napájania sa okamžite zopne R1 (instantný kontakt), zatiaľ čo R2 zostáva vypnutý.
Po uplynutí nastaveného času sa R2 zapne a po ďalšom intervale sa vypne.
Zariadenie potom pokračuje cyklickým striedaním stavov R2 (ON/OFF) v rovnakých intervaloch, zatiaľ čo R1 zostáva trvalo zopnutý.

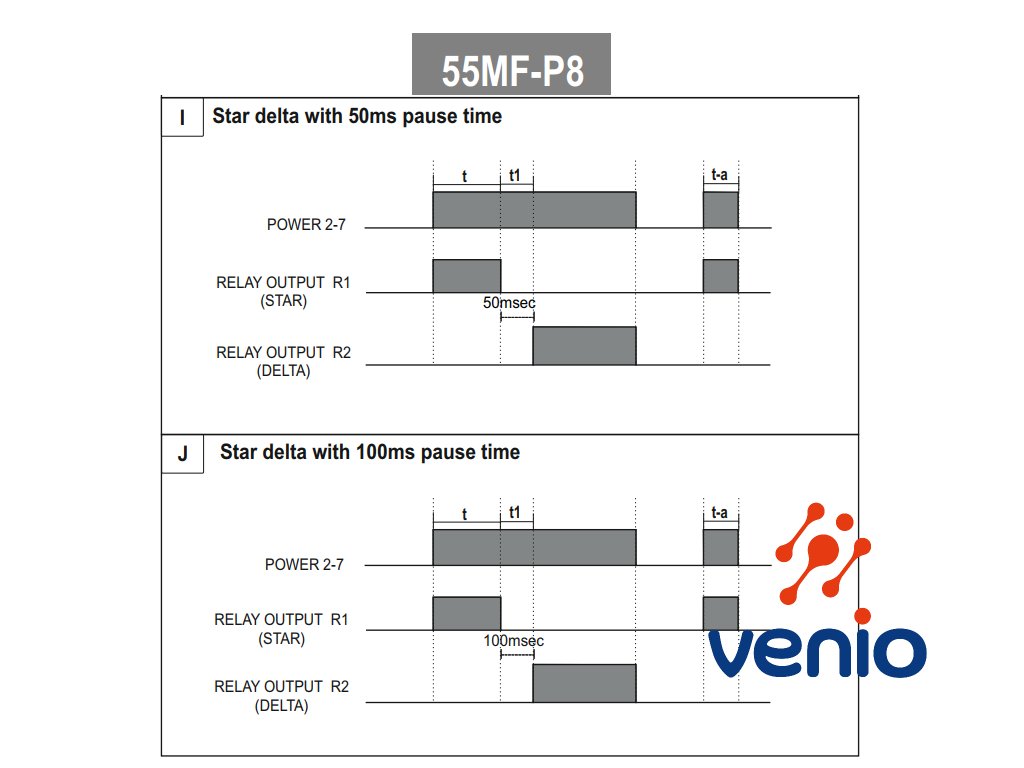

I – Hviezda – Trojuholník s pauzou 50 ms (Star–Delta, 50 ms pause):
Po pripojení napájania sa zopne R1 (hviezda) a začne odpočítavanie nastaveného času t (run-up).
Po jeho uplynutí sa R1 vypne, nasleduje pauza t1 = 50 ms, potom sa zopne R2 (trojuholník).
R2 zostáva zopnutý, kým sa relé neodpojí od napájania.

J – Hviezda – Trojuholník s pauzou 100 ms (Star–Delta, 100 ms pause):
Funkcia je totožná ako režim I, len prechodová pauza medzi vypnutím R1 a zapnutím R2 je t1 = 100 ms.
