Časové relé na DIN lištu 600XU-A-1-CU, multifunkčné, 13 funkcií

Podrobný popis

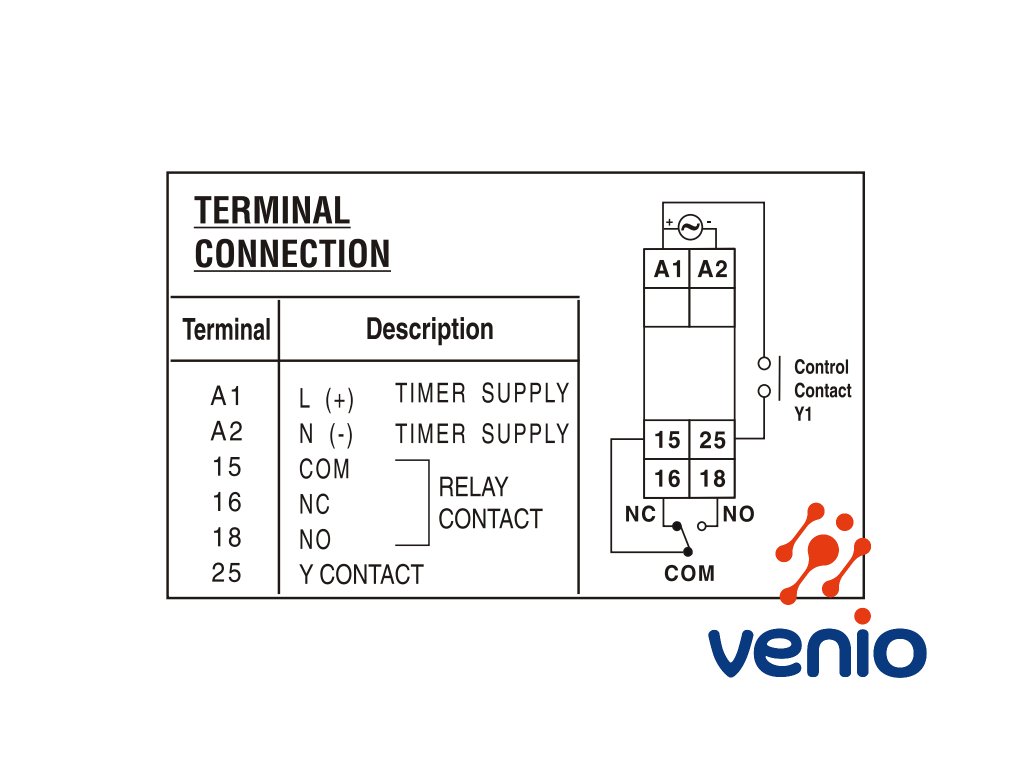

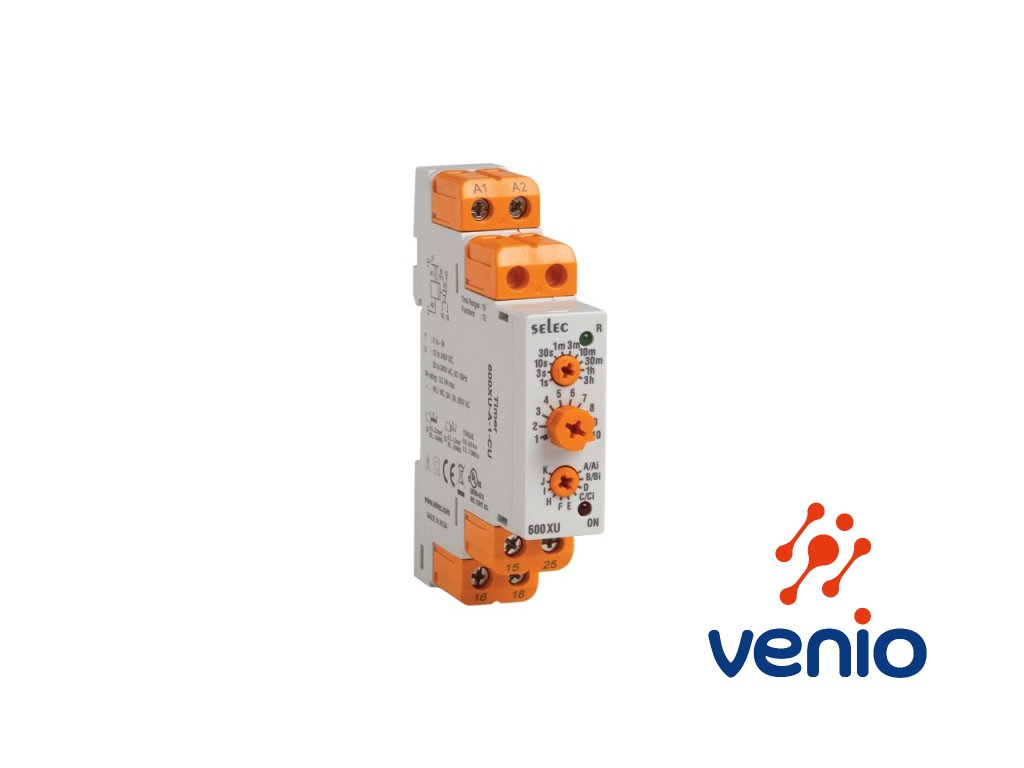

Multifunkčné časové relé 600XU-A-1-CU Selec

- 13 voliteľných funkcií spínania časového relé s riadiacim signálom alebo bez (viď detailný popis a fotogalériu)
- časové rozsahy nastaviteľné otočnými ovládačmi od 0,1 sekundy do 3 hodín
- 1x prepínací kontakt SPDT 5A/250VAC

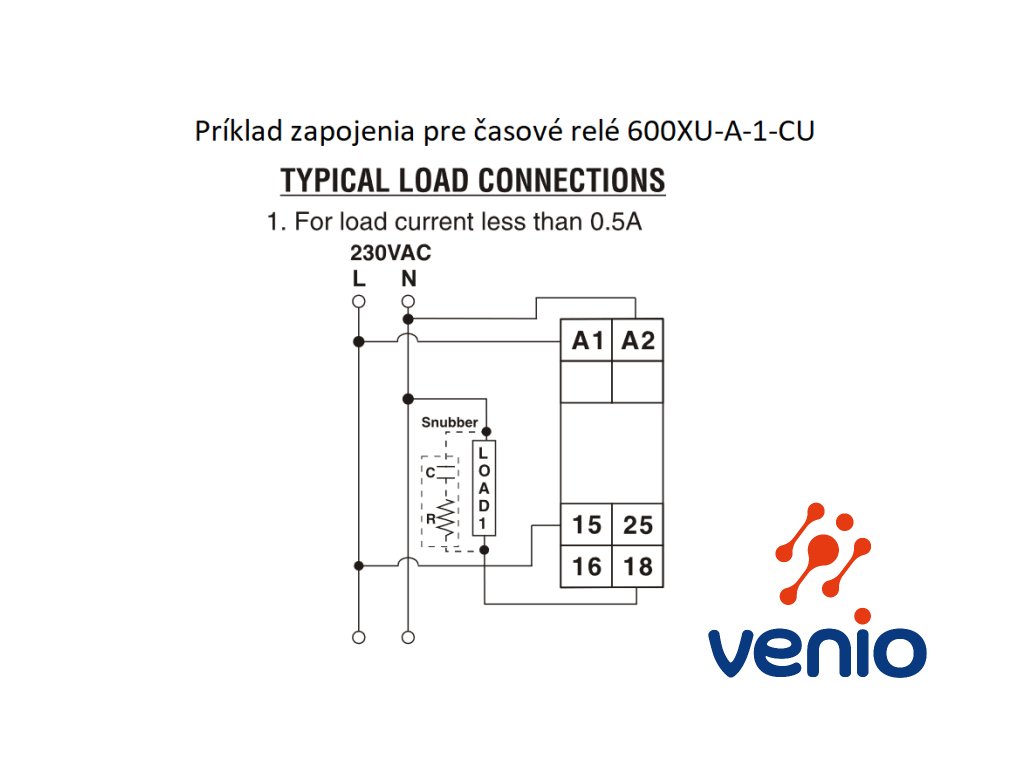

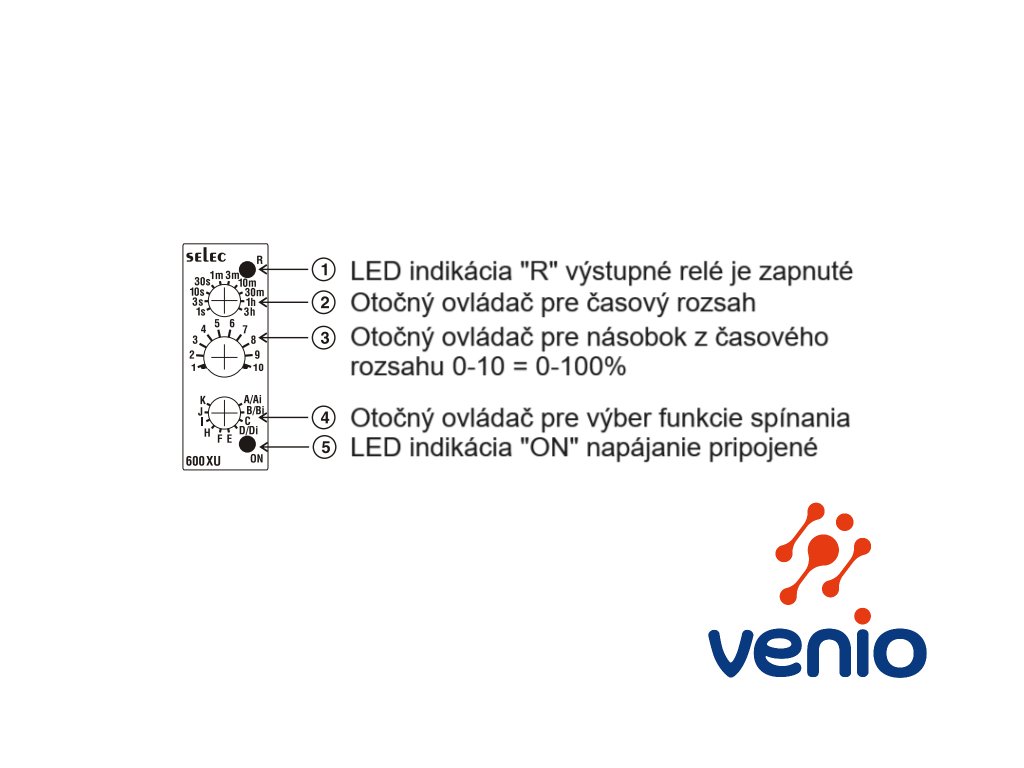

- 2x indikačná LED (ON=napájanie, R=relé OUT)
- kompaktná veľkosť - 1 modul DIN/MCB šírky (17,5 mm)
- napájanie 230VAC, 24VDC, 12VDC, možný rozsah: 20-240VAC, 12-240VDC / 3,2VA
- montáž na DIN lištu

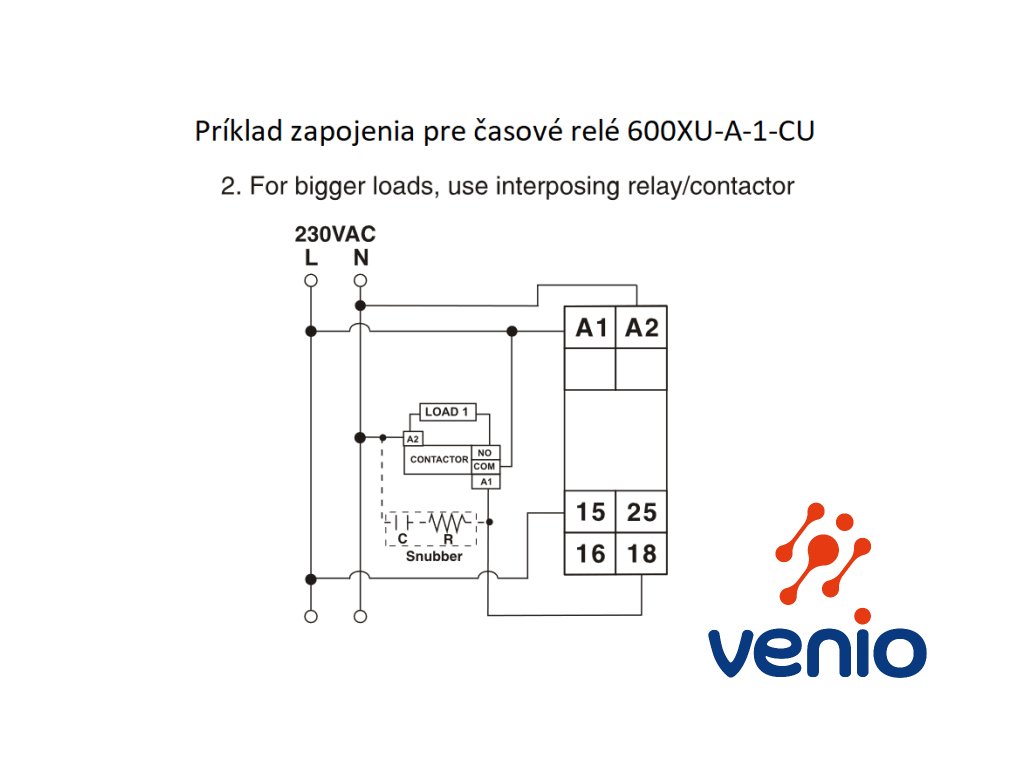

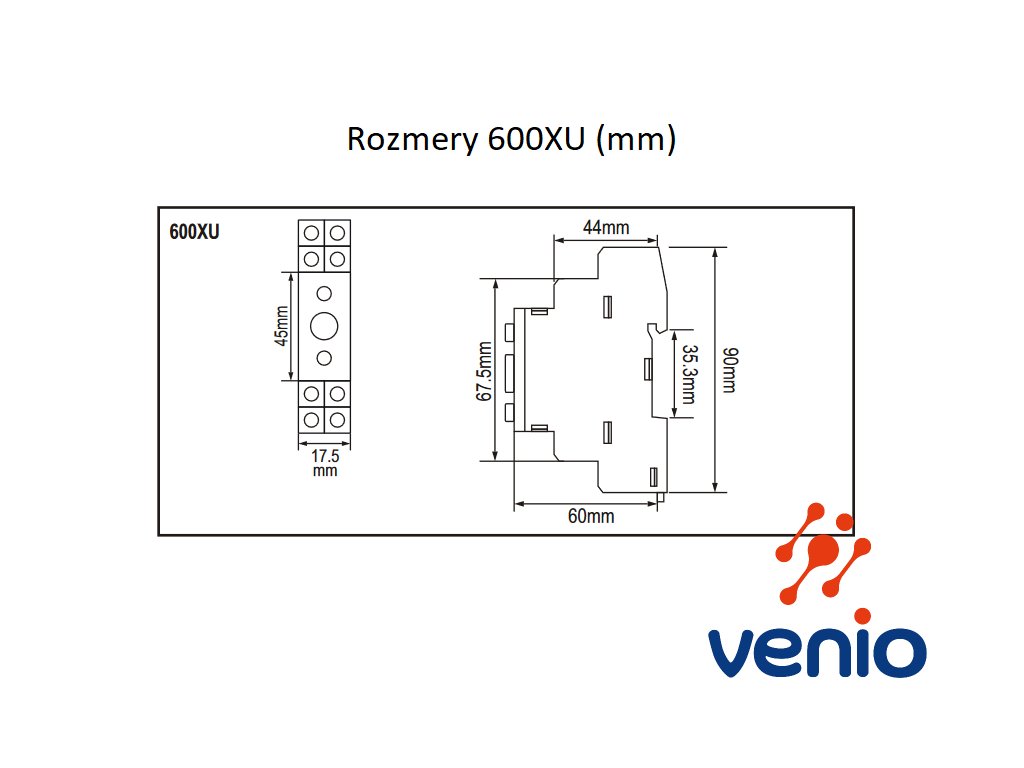

- rozmery 17,5x90x60 mm

Voliteľné funkcie časového relé:
A/ Oneskorené zapnutie (A) = On delay (A)
Ai/ Oneskorené zapnutie s prerušovaným odpočtom (Ai) = Delay With Totalise
B/ Intervalové zapnutie (B) = Interval (B)
Bi/ Oneskorené vypnutie s prerušovaným odpočtom (Bi) = Interval With Totalise
C/ Symetrický cyklovač najskôr vypnutý (C) = Cyclic equal OFF first (C)
Ci/ Symetrický cyklovač najskôr zapnutý (Ci) = Cyclic equal ON first (Ci)
D/ Pulzný výstup pevný 500ms (D) =  Pulse output, 500ms fixed (D)
E/ Oneskorené zapnutie po prestávke (E) = Delay on break (E)
F/ Oneskorené zapnutia + oneskorené rozopnutie (F) = Delay on make / Delay on break (F)
H/ Oneskorené vypnutie po prestávke - po padajúcej hrane (H) = Interval after break (H)
I/ Oneskorené vypnutie / Jedno zapnutie na nastavený čas (I) = Single shot (I)
J/ Predlžované zapnutie riadené signálom (J) = Retriggerable single shot (J)
K/ Impulzné relé riadené signálom Y1 = Latching relay (K)

Technické údaje:

Napájacie napätie: 230VAC, 24VDC, 12VDC alebo ľubovoľné v rozsahu: 20...240V AC/DC (50/60Hz)
Časové rozsahy: - od 0,1 sekundy do 3 hodín
Smer počítania: odpočítavanie
Presnosť: ±5 % zo zvoleného rozosahu / opakovateľná presnosť ± 0,5%
Relé: 1x SPDT 5A@250VAC
Čas resetovania: 100 ms
Teplota: Prevádzková: 0 až 50 °C, Skladovanie: -20 až 75 °C

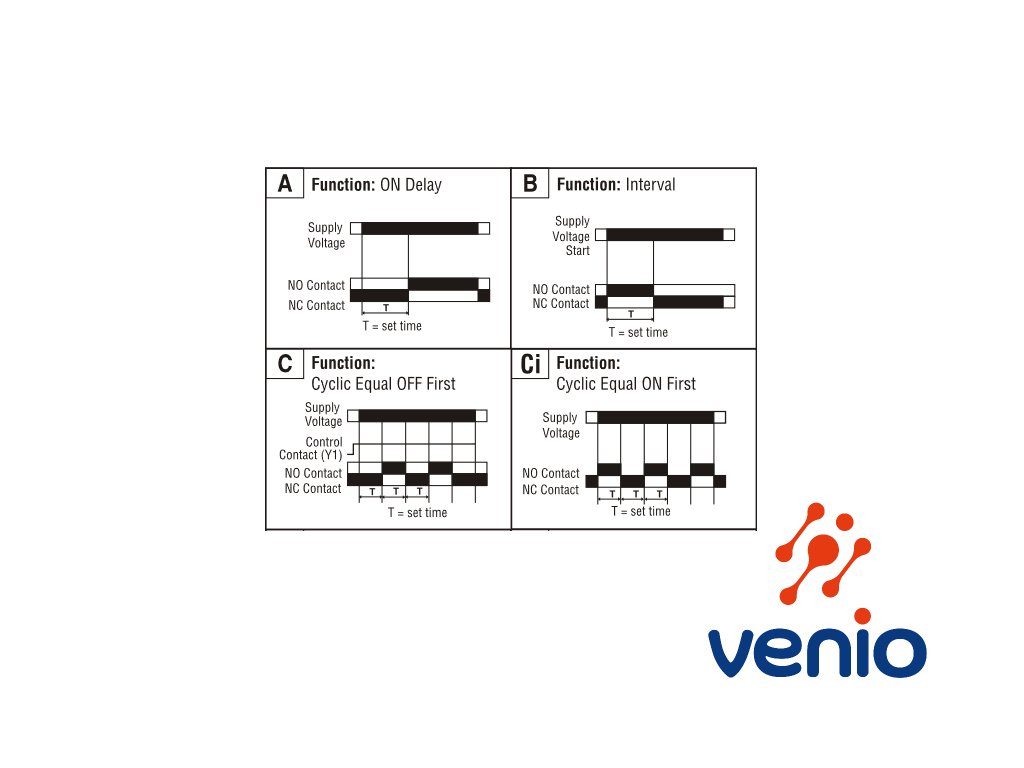

Popis 13 voliteľných funkcií spínania, označené písmenami:

A/ ON Delay = Oneskorené zapnutie
- oneskorené zapnutie po zapnutí napájania (bez riadiaceho signálu),
- po pripojení napájania sa začne počítať nastavený čas a po jeho uplynutí zapne výstupné relé
- zapnutie výstupného relé trvá, kým trvá napájanie

Ai/ Delay With Totalise = Oneskorené zapnutie s prerušovaným odpočtom
- po pripojení napájania je výstupné relé rozopnuté a čaká pričom vstupný signál Y1 je prítomný a blokuje odpočet času oneskoreného zapnutia
- po ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t1”, ktorý môže byť prerušený opakovaným privedením signálu na Y1
- po opakovanom ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t2”
- po dosiahnutí celkového času “T” pomocou viacerých menších časových úsekov t1 +t2 + tx
nastane zapnutie výstupného relé
- vypnutie výstupného relé aktivuje až padajúca hrana po ukončení ďalšieho signálu na Y1

B/ Interval / OFF Delay = Oneskorené vypnutie
- pri pripojení vstupného napätia sa zapne výstupné relé a začne počítať nastavený čas “T”
- po uplynutí nastaveného času sa výstupné relé vypne

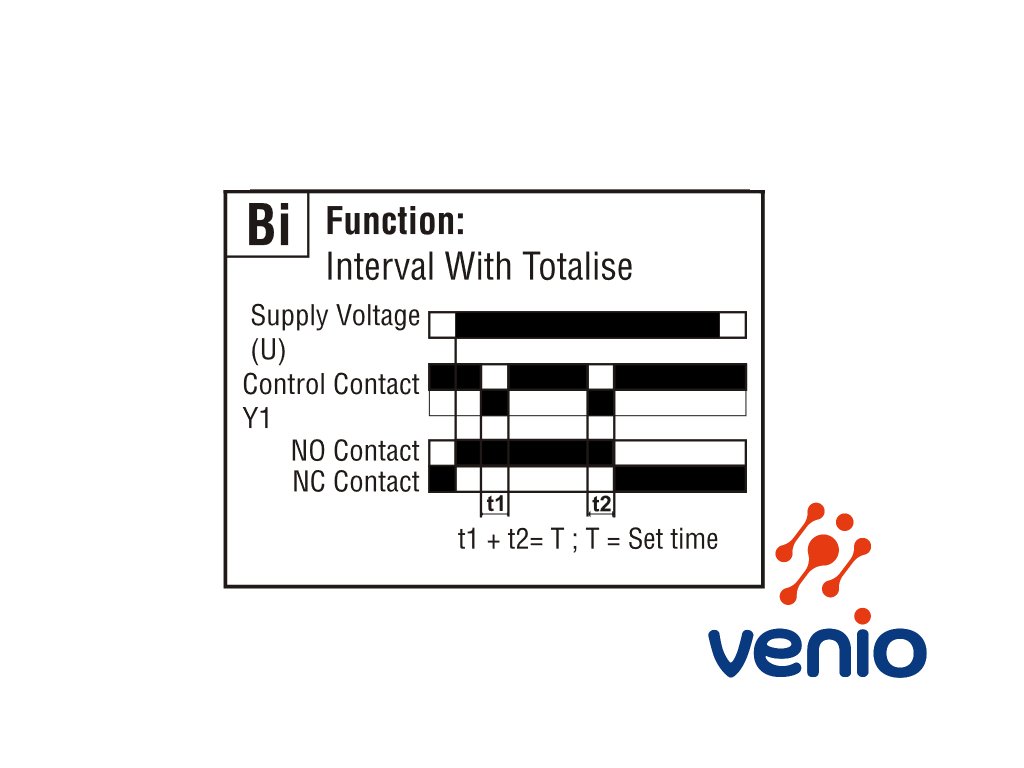

Bi/ Interval With Totalise = Oneskorené vypnutie s prerušovaným odpočtom
- po pripojení napájania sa výstupné relé zapne a čaká, pričom vstupný signál Y1 je prítomný a blokuje odpočet času oneskoreného vypnutia
- po ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t1”, ktorý môže byť prerušený opakovaným privedením signálu na Y1
- po opakovanom ukončení signálu na Y1 (po padajúcej hrane) sa spustí odpočet času “t2”
- po dosiahnutí celkového času “T” pomocou viacerých menších časových úsekov t1+t2 + tx
nastane vypnutie výstupného relé

C/ Cyclic Equal OFF First / Symetrický cyklovač najskôr vypnutý
- strieda dva rovnaké časy okamžite po pripojení napájania (bez riadiaceho signálu)
- t = čas čakania = čas zapnutia
- začína časom čakania t (výstupné relé je vypnuté)
- striedanie časov t trvá, kým trvá napájanie

Ci/ Cyclic Equal ON First / Symetrický cyklovač najskôr zapnutý
- strieda dva rovnaké časy: t=čas čakania/čas zapnutia, okamžite po pripojení napájania (bez riadiaceho signálu)
- začína časom zapnutia t (výstupné relé je zapnuté)
- striedanie časov t trvá, kým trvá napájanie

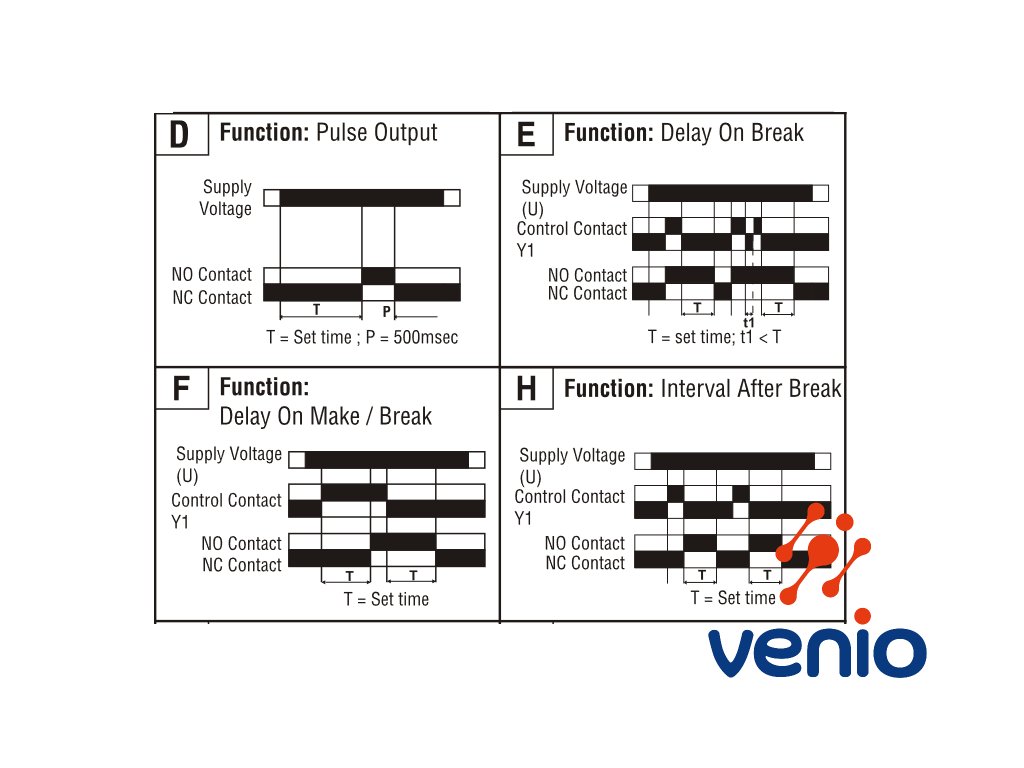

D/ Pulse Output (500 ms) / Pulzný výstup najskôr vypnutý
- pri pripojení vstupného napätia sa spustí odpočet časovaču (t) čas čakania
- po uplynutí časovaču sa aktivuje výstup (P) na 500ms (zapne výstupné relé)
- po uplynutí (P) 500ms sa výstup deaktivuje a začína opakovaný odpočet času čakania (t)

E/ Delay ON Break = Oneskorené zapnutie po prestávke
- po pripojení napájania je výstupné relé rozopnuté a čaká
- po privedení impulzu Y1 sa okamžite zapne výstupné relé
- po vypnutí impulzu Y1 (padajúcej hrane) počíta čas zapnutia “T” počas ktorého sa drží výstupné relé zapnuté
- opakované impulzy Y1 kratšie ako čas “T” počas plynutia času “T”, resetujú počítanie času “T” od poslednej padajúcej hrany a relé zostáva zapnuté

F/ Delay ON Make / Break = Oneskorené zapnutie + oneskorené rozopnutie
- po pripojení napájania je výstupné relé rozopnuté a čaká
- po privedení impulzu Y1 (nábehovej hrane) sa spustí počítanie času “T” pre oneskorené zapnutie
- po ukončení signálu na Y1 (padajúcej hrane) sa spustí počítanie času pre oneskorené vypnutie
- po ukončení času “T” sa výstupné relé vypne

H/ Interval After Break = Oneskorené vypnutie po prestávke po padajúcej hrane (H)
- po pripojení napájania je výstupné relé rozopnuté a čaká
- po privedení signálu na Y1 relé čaká, po ukončení signálu na Y1 (padajúcej hrane) sa zapne výstupné relé a spustí počítanie času pre oneskorené vypnutie

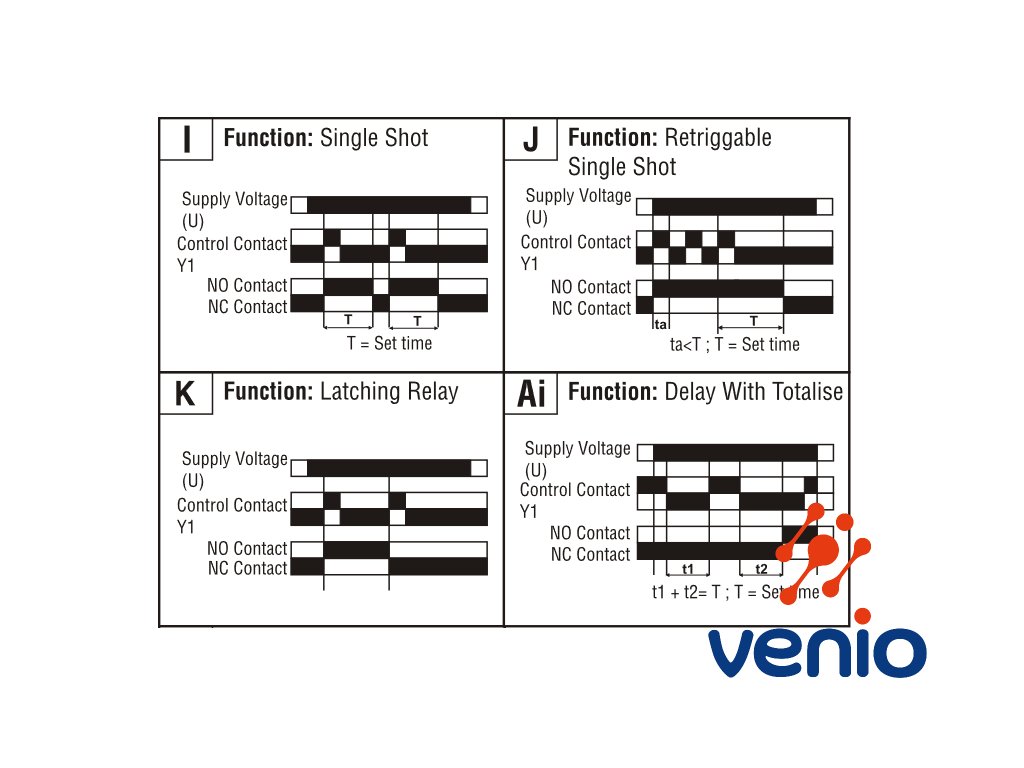

I/ Single Shot = Jedno zapnutie na nastavený čas
- po pripojení napájania je výstupné relé rozopnuté a čaká
- po privedení signálu na Y1 sa výstupné relé zapne a spustí počítanie času pre oneskorené vypnutie

J/ Retriggable Single Shot = Predlžované jedno zapnutie
- po pripojení napájania je výstupné relé rozopnuté a čaká
- po privedení signálu na Y1 (nábehová hrana) sa výstupné relé zapne a spustí počítanie času pre oneskorené vypnutie
- pokiaľ sa krátky impulz Y1 dĺžky "ta"<"T" zopakuje v trvaní času "T" (trvania zapnutia), predĺži sa dĺžka zapnutia opakovane na čas "T"

K/ Latching relay = Impulzné relé riadené signálom Y1
- po pripojení napájania je výstupné relé rozopnuté a čaká
- po privedení signálu na Y1 (nábehová hrana) sa výstupné relé zapne a čaká na ďalší signál
- po opakovanom privedení signálu na Y1 (nábehová hrana) sa výstupné relé vypne a čaká na ďalší signál
