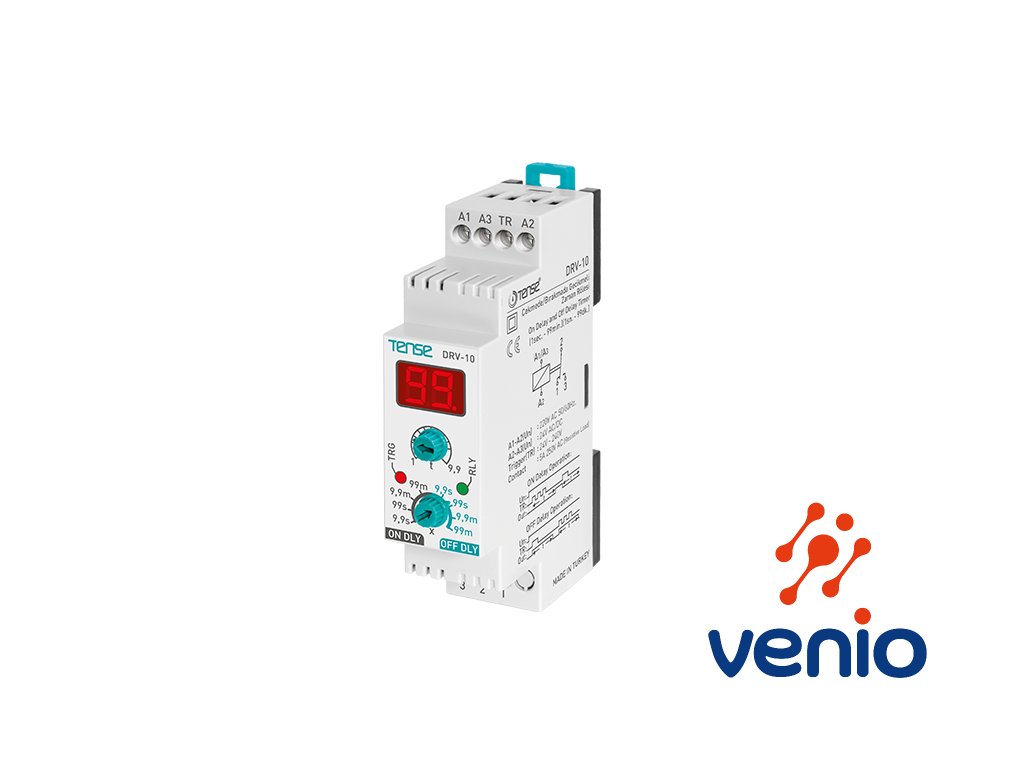

Schodiskový automat s oneskoreným vypnutím DRV-10 (do 99 min.)

Kód: DRV10
24 € / ks 28,80 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
16.10.2024

Digitálne časové relé DRV-10 s displejom, spúšťané riadiacim signálom s oneskoreným vypnutím (schodiskový automat) do 99 minút, alebo s odpočtom čakania s oneskoreným zapnutím.

DRV-10 je digitálne časové relé spúšťané signálom na vstup TR s okamžitým zapnutím a oneskorením vypnutia (schodiskový automat/s oneskoreným odpadom) nastaviteľným v rozsahu do 99 minút.

Ďalšou funkciou je spustenie odpočtu čakania, a to signálom na vstup TR, a následným oneskorením zapnutia. Relé vhodné na použitie všade tam, kde sa vyžaduje časovo závislé ovládanie zariadení. (viď detailný popis a fotogalériu)

- časový rozsah 1 sekunda  až 99 minút
- 1x prepínací kontakt 5A/250VAC
- 2x LED indikátor (napájanie, cievka relé)
- napájanie 230V AC/DC / 4VA svorky A1-A2
- alebo napájanie 24VAC/VDC / svorky A2-A3
- montáž na DIN lištu
- krytie IP20

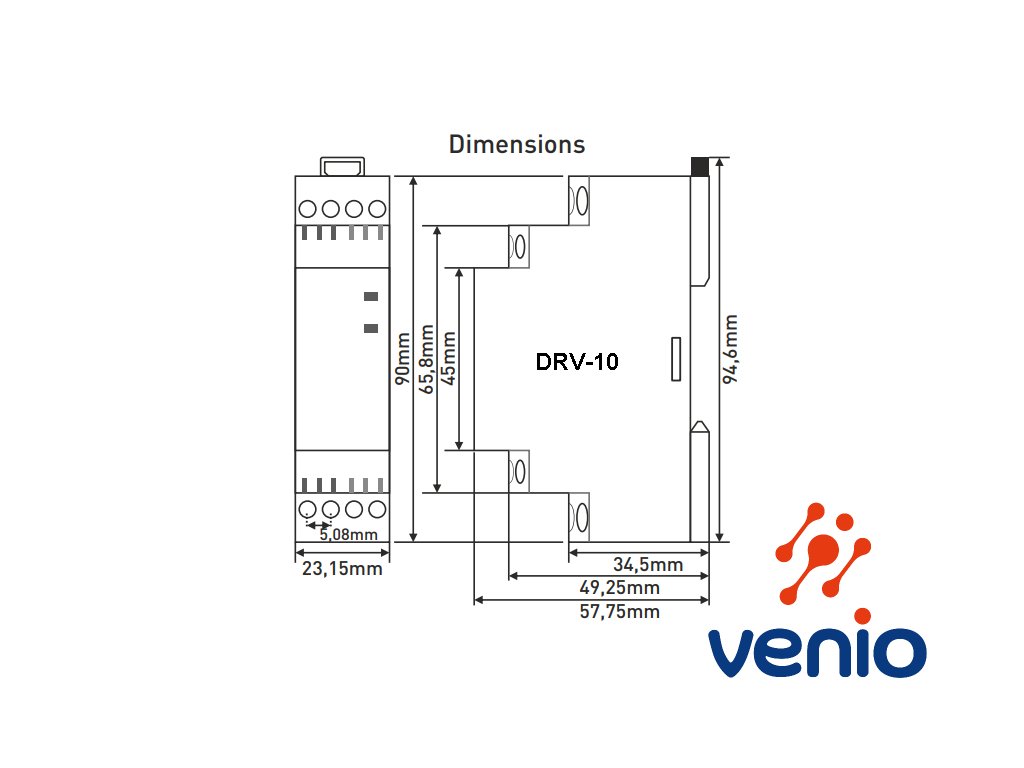

- rozmery 90 x 23 x 58 mm

Detailné informácie

Podrobný popis

Digitálne časové relé DRV-10 s displejom, s oneskoreným zapnutím a oneskoreným vypnutím do 99 minút, s riadiacim signálom

DRV-10 je digitálne časové relé spúšťané signálom na vstup TR s oneskorením zapnutia
alebo oneskorením vypnutia nastaviteľným v rozsahu do 99 minút, vhodný na použitie všade tam, kde sa vyžaduje časovo závislé ovládanie zariadení.

(viď detailný popis a fotogalériu)

- časový rozsah 1 sekunda  až 99 minút
- 1x prepínací kontakt 5A/250VAC
- 2x LED indikátor (napájanie, cievka relé)
- napájanie 230V AC/DC / 4VA svorky A1-A2
- alebo napájanie 24VAC/VDC / svorky A2-A3
- montáž na DIN lištu
- krytie IP20
- rozmery 90 x 23 x 58 mm



Použitie:
Oneskoruje zapnutie záťaže (ventilátor wc, osvetlenie, rozbehy motorov, stýkače a pod.).
Počítanie času sa spustí po zapnutí relé, viď fotogaléria.

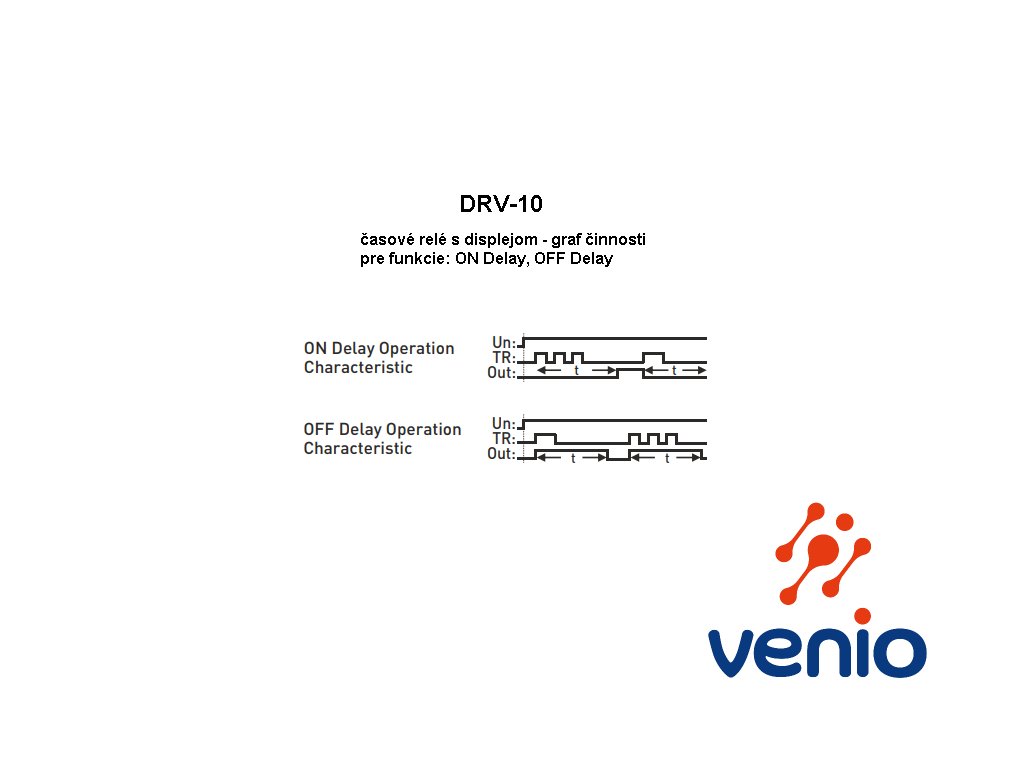

Popis činnosti:
ON Delay - oneskorené zapnutie
- oneskorené zapnutie NO kontaktu relé po uplynutí času počítaného od nábežnej hrany riadiaceho signálu na svorke (TR)
- na displeji vidieť odpočítavanie času (hodnota v sekundách alebo minútach) do zapnutia (čas čakania)
- relé drží zapnuté až do ďalšej nábežnej hrany riadiaceho signálu na svorke 6 (TRG)

OFF Delay - oneskorené vypnutie
- okamžité zapnutie NO kontaktu relé po nábežnej hrane riadiaceho signálu na svorke (TR)
- relé drží zapnuté počas času nastaveného cez ovládače (čas trvania v zapnutom stave)
- na displeji vidieť odpočítavanie času do vypnutia (hodnota v sekundách alebo minútach)

Dodatočné parametre

Kategória: Časové relé
Záruka: 2 roky
Hmotnosť: 0.1 kg
Napájanie: 24 VDC, 230 VAC, 24 VAC
Displej: 2 znaky
Indikačná LED: 2x (1x trigger, 1x výstup)
Montáž / rozmer: na DIN lištu, 90x23x58 mm
Nastaviteľný čas: 1 sekunda - 99 minút
Výstupné relé: 1x relé 5A 250 VAC, SPDT
