Časové relé s oneskoreným zapnutím ERV-03 (do 3 sek.)
Kód: ERV03Súvisiaci tovar
Podrobný popis

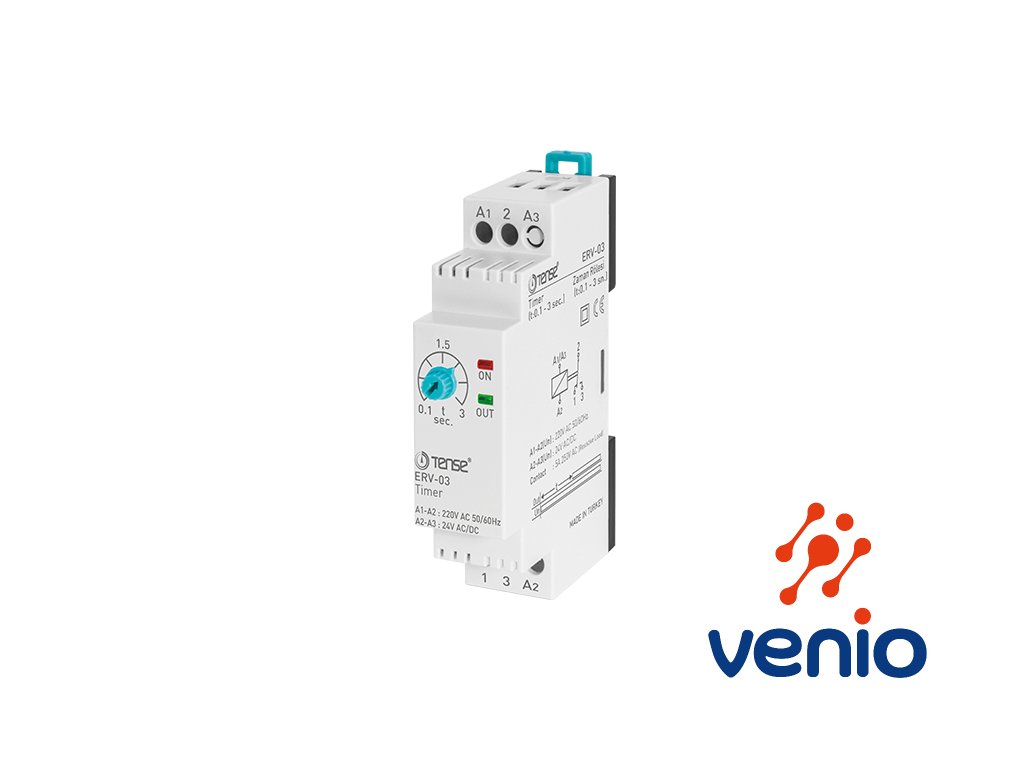

Časové relé s oneskoreným zapnutím ERV-03
nastaviteľný rozsah do 3 sekúnd
- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu) (viď detailný popis a fotogalériu)
- funkcia ON delay, svorky 2-3, (viď detailný popis a fotogalériu)
- časový rozsah 0,1 sekundy až 3 sekundy
- 1x prepínací kontakt 5A/250VAC
- 2x LED indikátor (napájanie, cievka relé)
- napájanie 230V AC/DC / 4VA svorky A1-A2
- alebo napájanie 24VAC/VDC / svorky A2-A3
- montáž na DIN lištu
- krytie IP20
- rozmery 95 x 23 x 65 mm
- napájanie indikuje červená LED ON
- zopnuté relé (svorky 2-3) indikuje zelená LED OUT
Relé je možné použiť aj ako relé OFF delay - relé s oneskoreným vypnutím (oneskoreným odpadom), ale je potrebné brať do úvahy, že výstupné relé je prepínacie a svorky 2 – 1 sú zopnuté aj bez prítomnosti napájania. Pri využití ako OFF delay, po pripojení napájania sa začne počítať nastavený čas, po jeho uplynutí sa zopne výstupné relé a rozpojí svorky 1-2

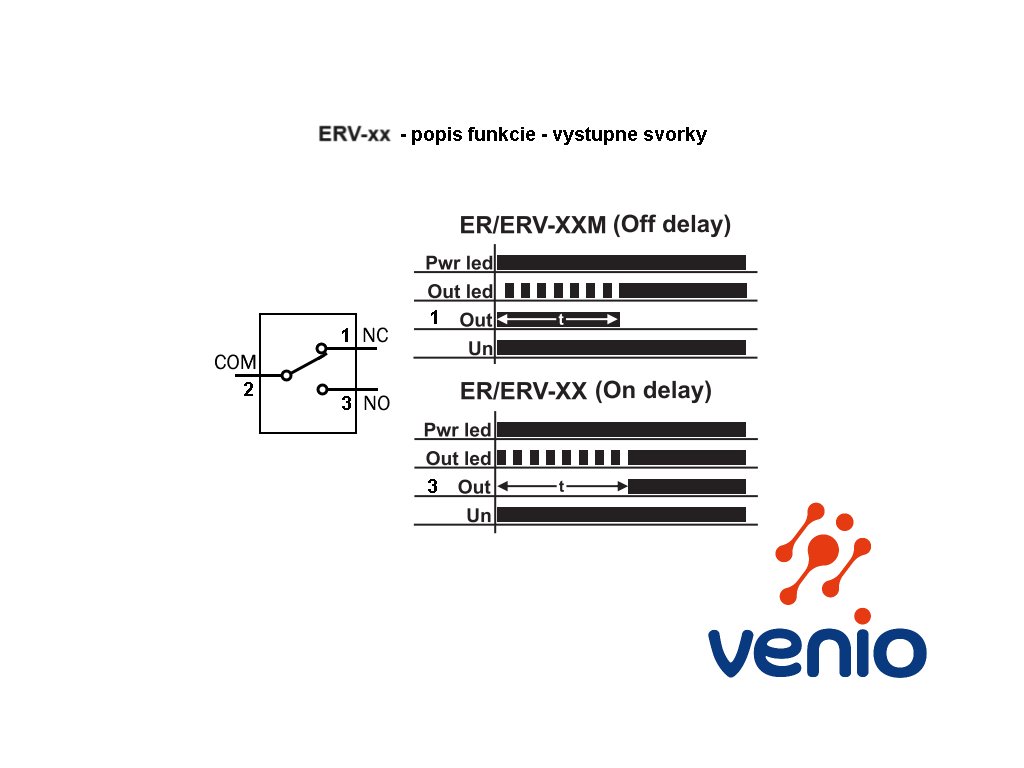

Časové relé s oneskorením zapnutia
- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu) (ON Delay)
- po pripojení napájania sa začne počítať nastavený čas a po jeho uplynutí zopne výstupné relé
- výstupné relé je prepínacie,
- NC kontakt sa správa ako OFF Delay, t.j. je zapnutý okamžite a rozopne po uplynutí nastaveného času
Použitie:
Oneskoruje zapnutie záťaže (osvetlenie, rozbehy motorov, ventilátor, stýkač a pod.). Počítanie času sa spustí po zapnutí relé, viď fotogaléria.
Dodatočné parametre
| Kategória: | Časové relé |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| Napájanie: | 24 VDC, 230 VAC, 24 VAC |
| Indikačná LED: | 2x (1x napájanie, 1x výstup) |
| Montáž / rozmer: | na DIN lištu, 95x23x65 mm |
| Nastaviteľný čas: | 0,1 až 3 sekundy |
| Výstupné relé: | 1x relé 5A 250 VAC, SPDT |
