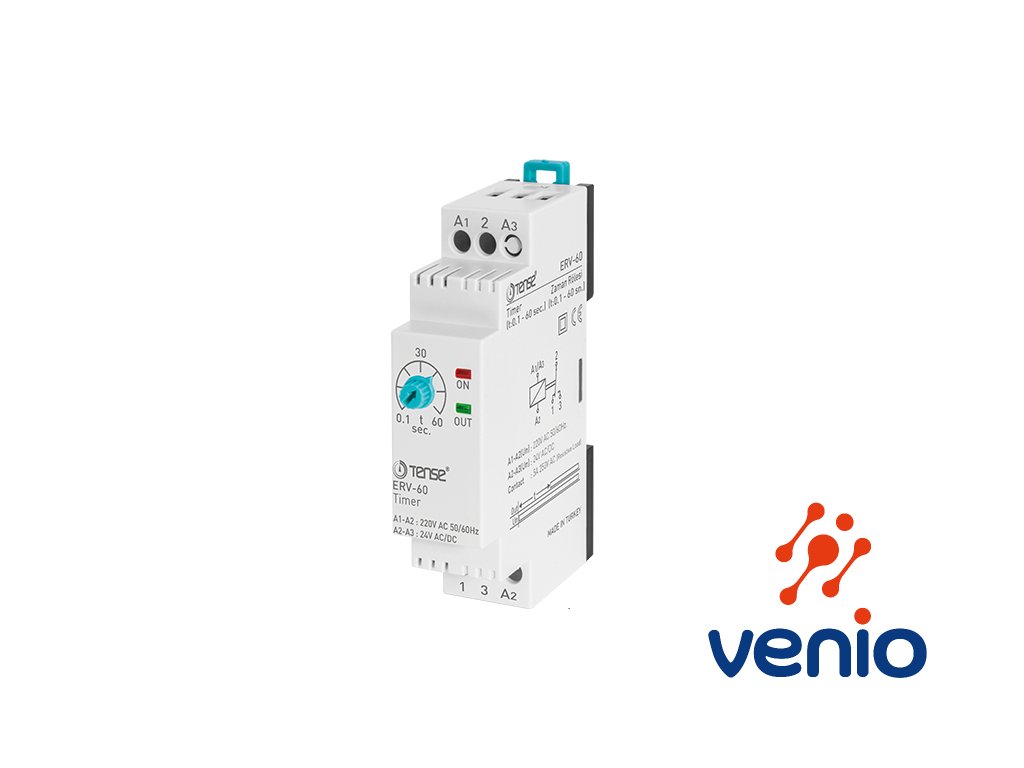

Časové relé s oneskoreným zapnutím ERV-60 (do 60 sek.)

Kód: ERV60
18 € / ks 21,60 € vrátane DPH
Skladom (>5 ks)
Môžeme doručiť do:
23.4.2024

Časové relé s oneskoreným zapnutím ERV-60
nastaviteľný rozsah do 60 sekúnd

- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu) (viď detailný popis a fotogalériu)
- funkcia ON delay, svorky 2-3, (viď detailný popis a fotogalériu)
- časový rozsah 0,5 sekundy až 60 sekúnd
- 1x prepínací kontakt 5A/250VAC
- 2x LED indikátor (napájanie, cievka relé)
- napájanie 230V AC/DC / 4VA svorky A1-A2
- alebo napájanie 24VAC/VDC / svorky A2-A3
- montáž na DIN lištu
- krytie IP20
- rozmery 95 x 23 x 65 mm

Relé je možné použiť aj ako relé OFF delay - relé s oneskoreným vypnutím (oneskoreným odpadom), ale je potrebné brať do úvahy, že výstupné relé je prepínacie a svorky  2 – 1 sú zopnuté aj bez prítomnosti napájania. Pri využití ako OFF delay, po pripojení napájania sa začne počítať nastavený čas, po jeho uplynutí sa zopne výstupné relé  a rozpojí svorky 1-2

Detailné informácie

Podrobný popis

Časové relé s oneskoreným zapnutím ERV-60
nastaviteľný rozsah do 60 sekúnd

- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu) (viď detailný popis a fotogalériu)
- funkcia ON delay, svorky 2-3, (viď detailný popis a fotogalériu)
- časový rozsah 0,5 sekundy až 60 sekúnd
- 1x prepínací kontakt 5A/250VAC
- 2x LED indikátor (napájanie, cievka relé)
- napájanie 230V AC/DC / 4VA svorky A1-A2
- alebo napájanie 24VAC/VDC / svorky A2-A3
- montáž na DIN lištu
- krytie IP20
- rozmery 95 x 23 x 65 mm
- napájanie indikuje červená LED ON
- zopnuté relé (svorky 2-3) indikuje zelená LED OUT

Relé je možné použiť aj ako relé OFF delay - relé s oneskoreným vypnutím (oneskoreným odpadom), ale je potrebné brať do úvahy, že výstupné relé je prepínacie a svorky  2 – 1 sú zopnuté aj bez prítomnosti napájania. Pri využití ako OFF delay, po pripojení napájania sa začne počítať nastavený čas, po jeho uplynutí sa zopne výstupné relé  a rozpojí svorky 1-2

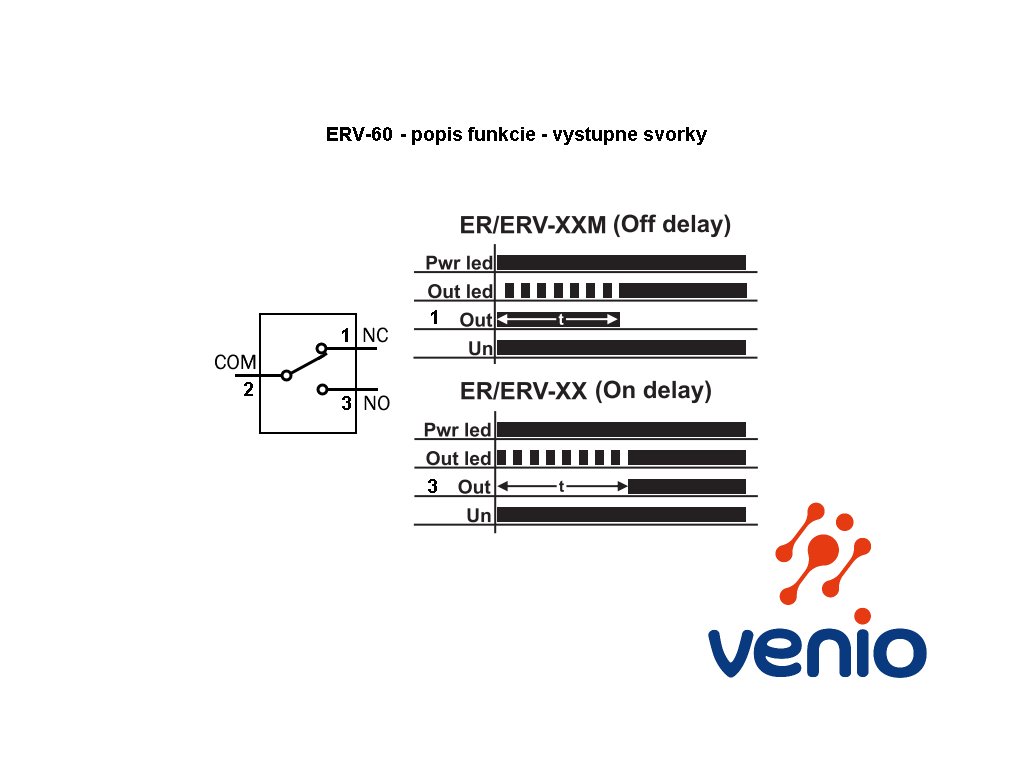

Časové relé s oneskorením zapnutia
- oneskorené zapnutie NO kontaktu po zopnutí napájania (bez riadiaceho signálu) (ON Delay)
- po pripojení napájania sa začne počítať nastavený čas a po jeho uplynutí zopne výstupné relé
- výstupné relé je prepínacie,
- NC kontakt sa správa ako OFF Delay, t.j. je zapnutý okamžite a rozopne po uplynutí nastaveného času

Použitie:

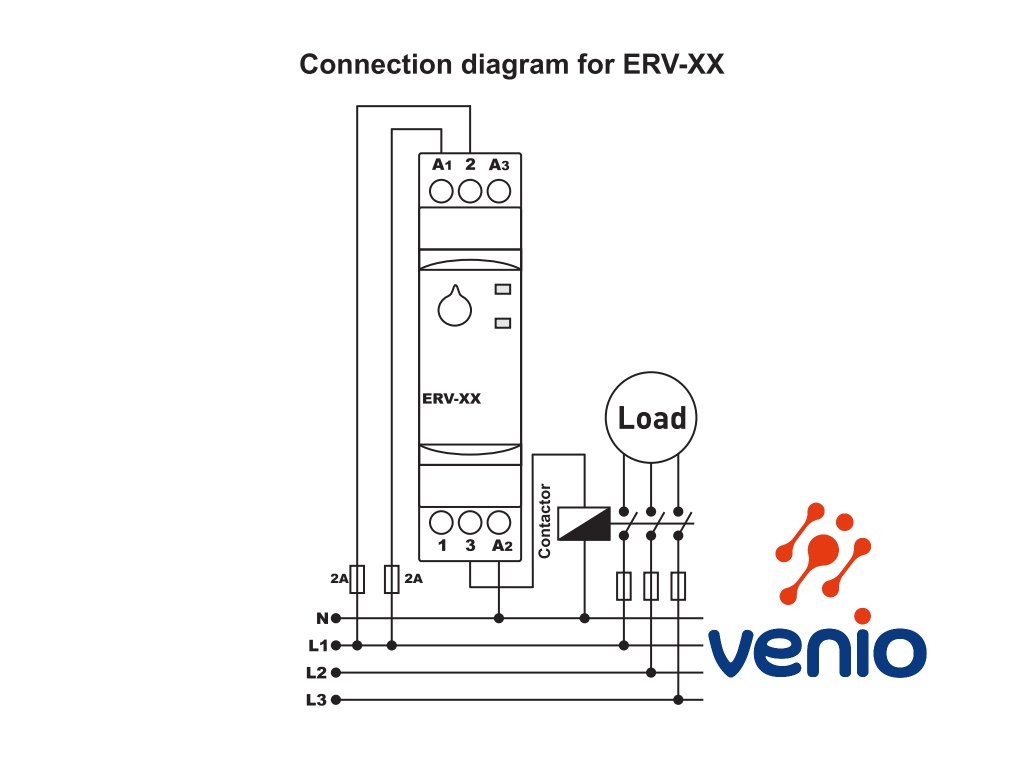

Oneskoruje zapnutie záťaže (osvetlenie, rozbehy motorov, ventilátor, stýkač a pod.). Počítanie času sa spustí po zapnutí relé, viď fotogaléria.

Dodatočné parametre

Kategória: Časové relé
Záruka: 2 roky
Hmotnosť: 0.1 kg
Napájanie: 24 VDC, 230 VAC, 24 VAC
Indikačná LED: 2x (1x napájanie, 1x výstup)
Montáž / rozmer: na DIN lištu, 95x23x65 mm
Nastaviteľný čas: 0,1 až 60 sekúnd
Výstupné relé: 1x relé 5A 250 VAC, SPDT
